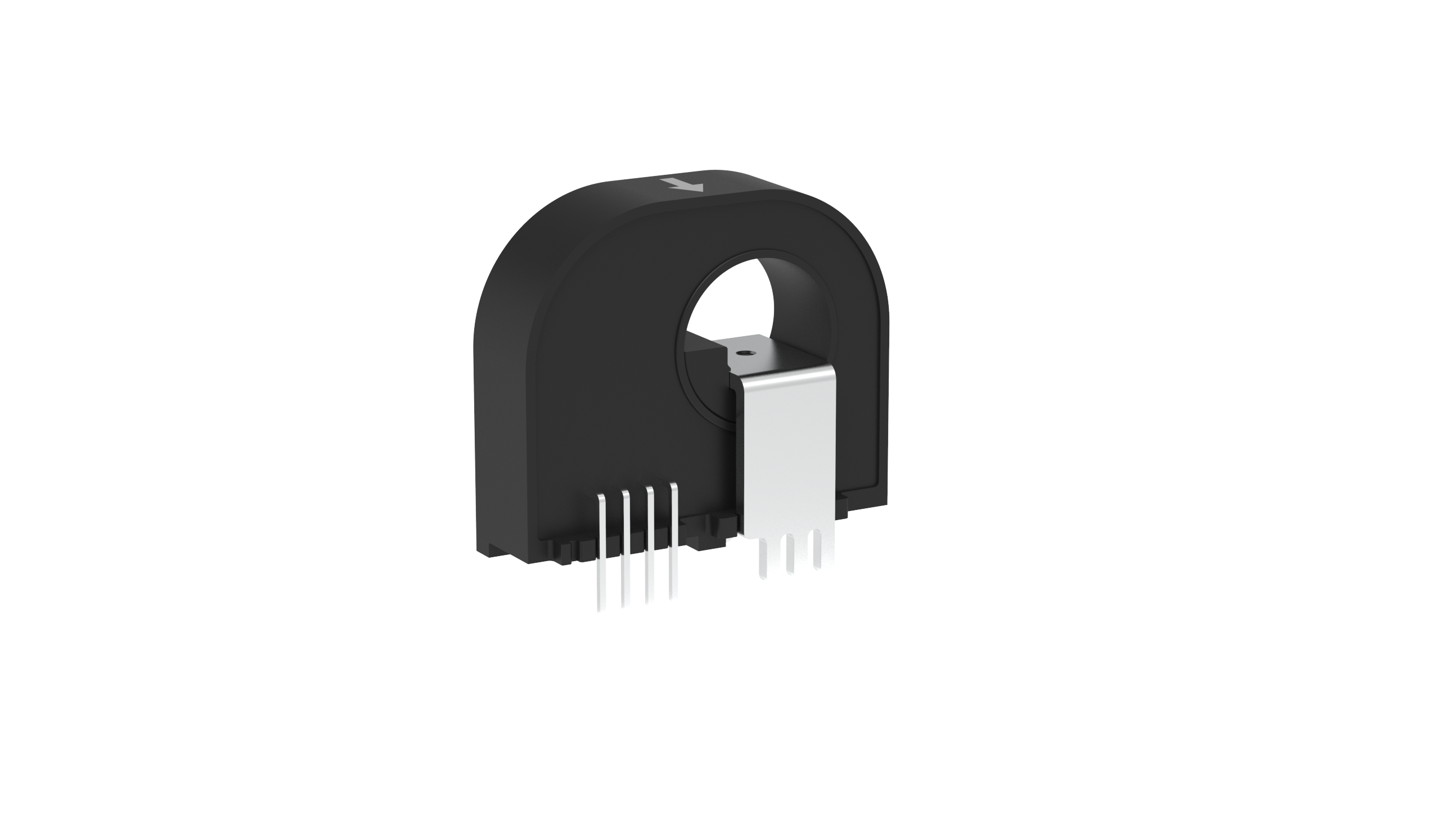

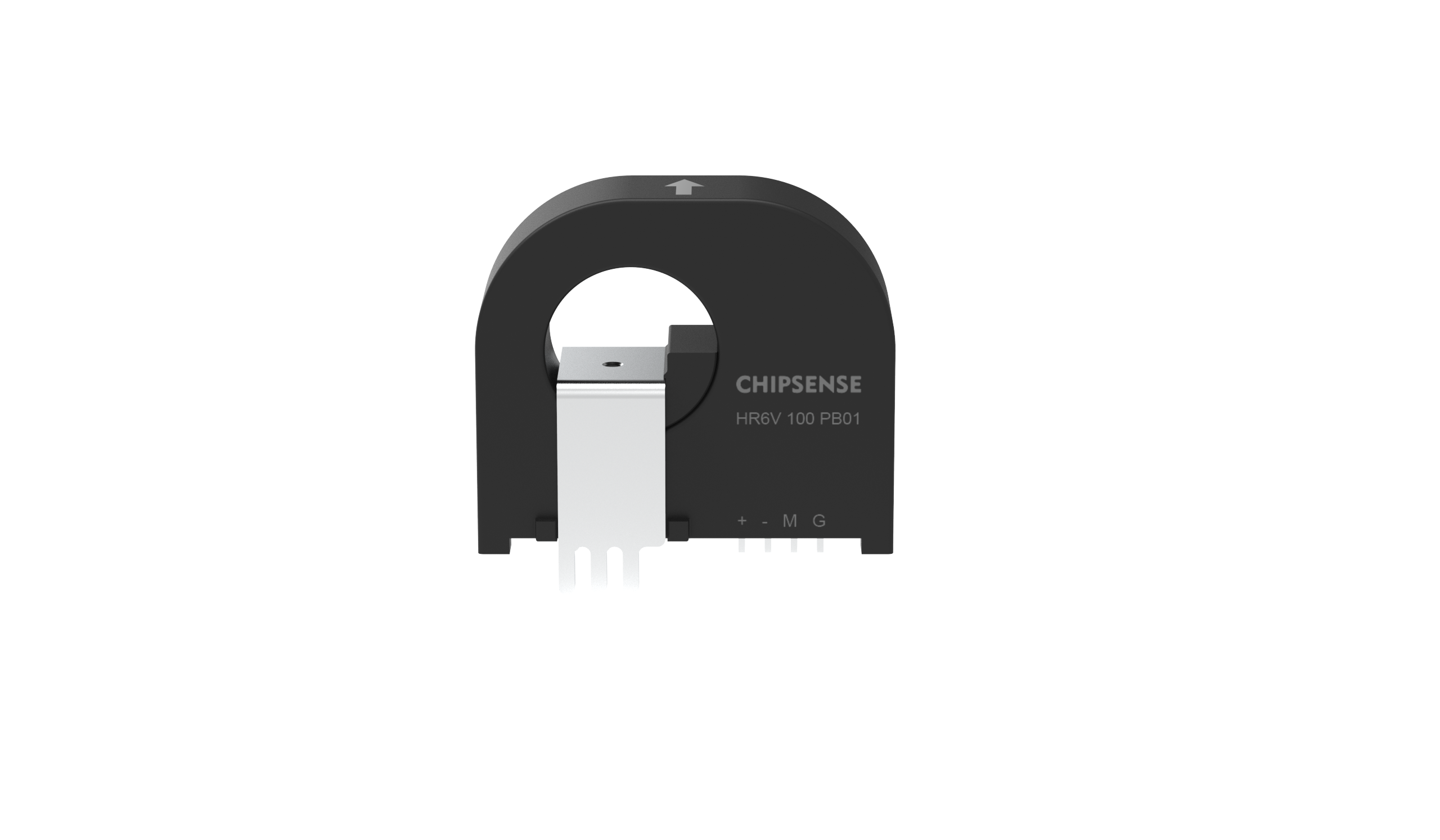

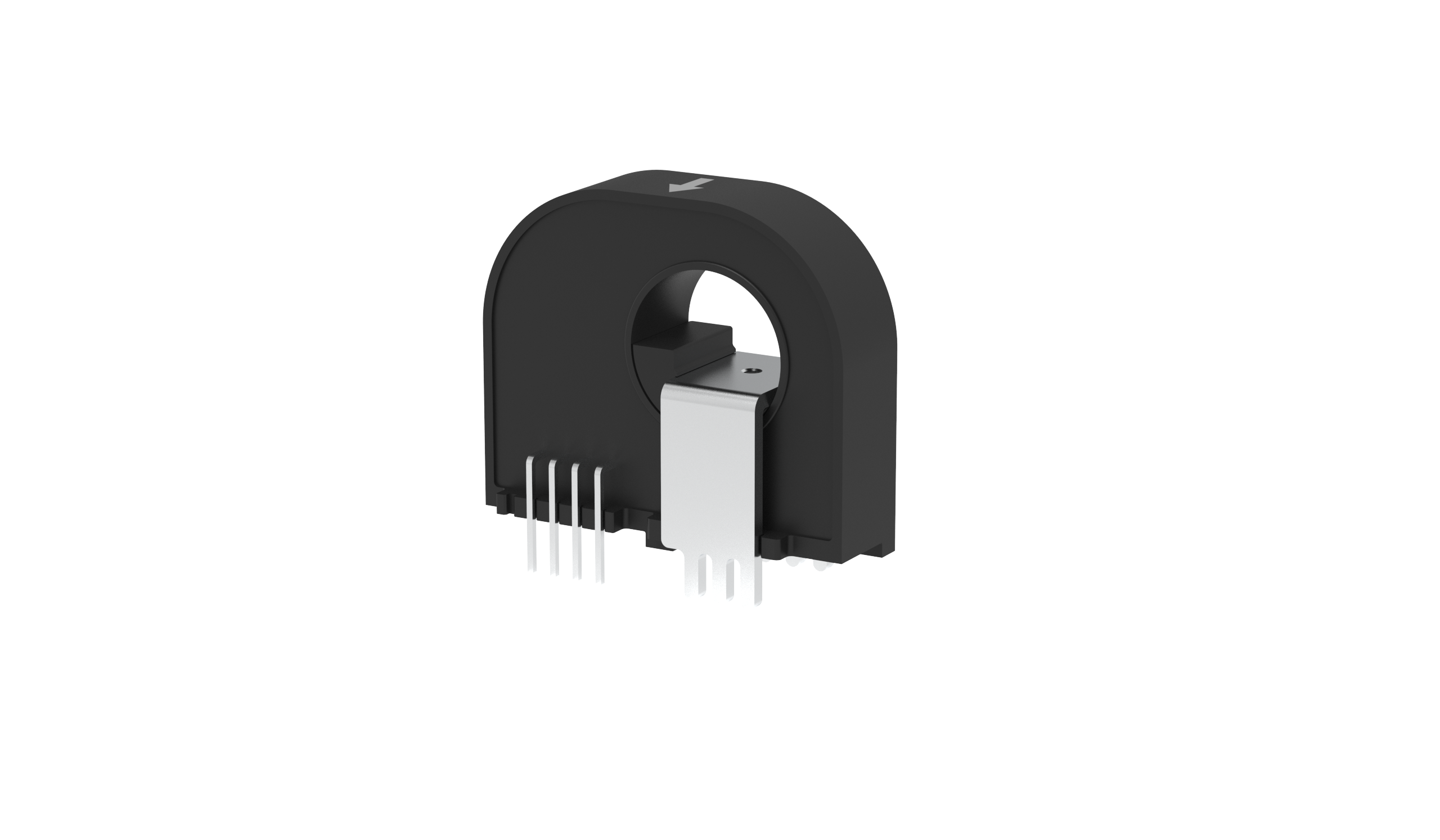

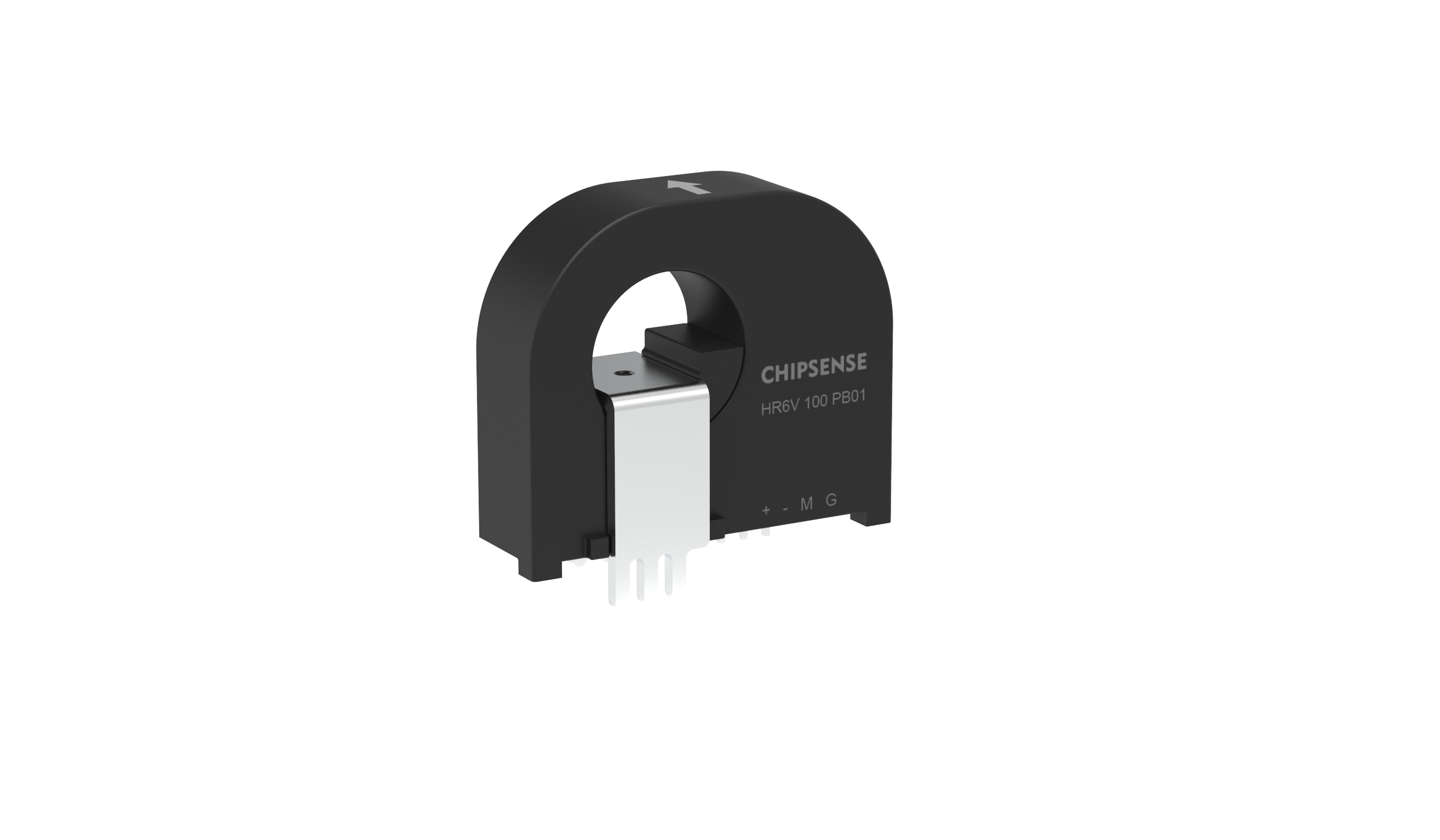

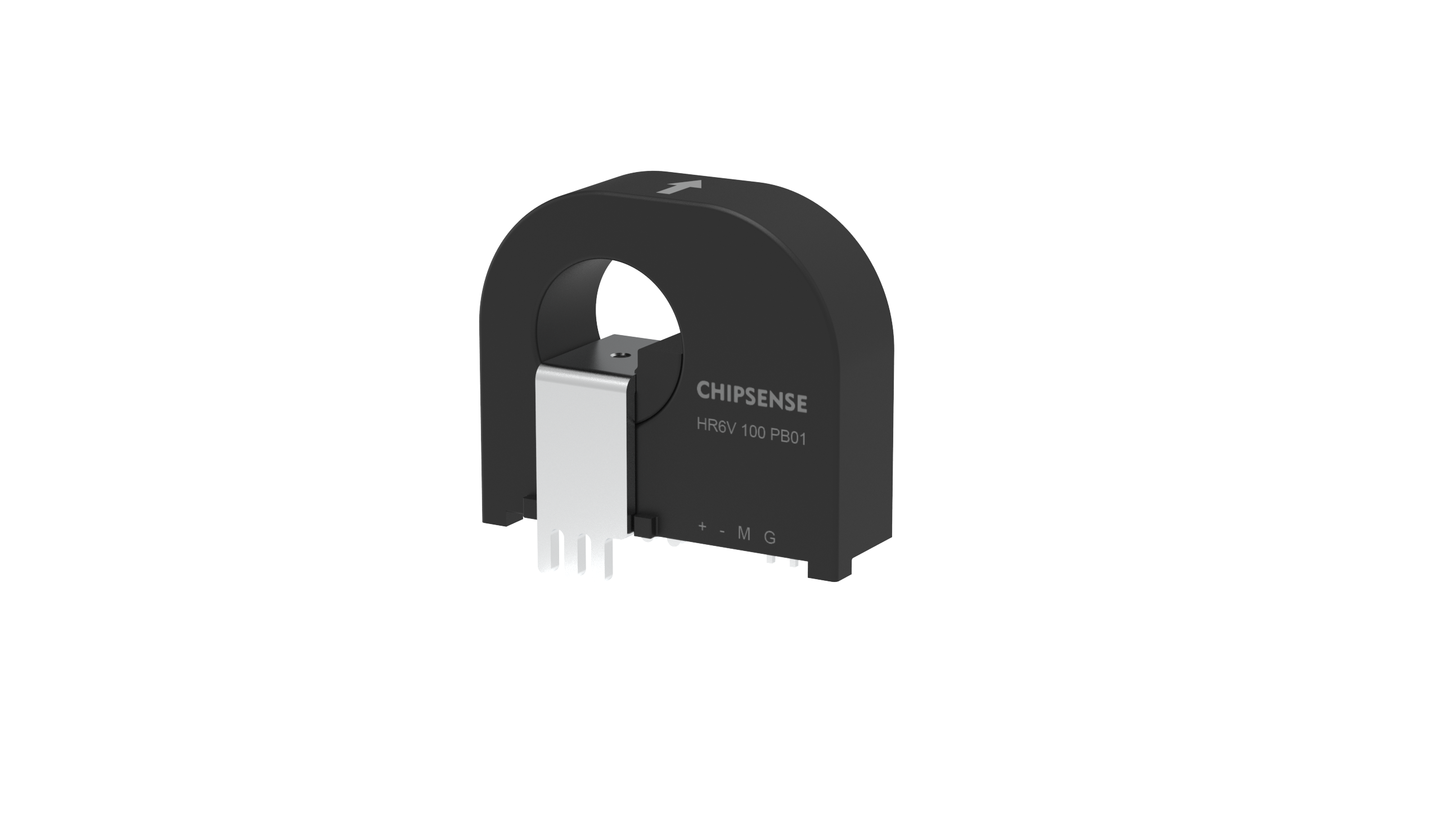

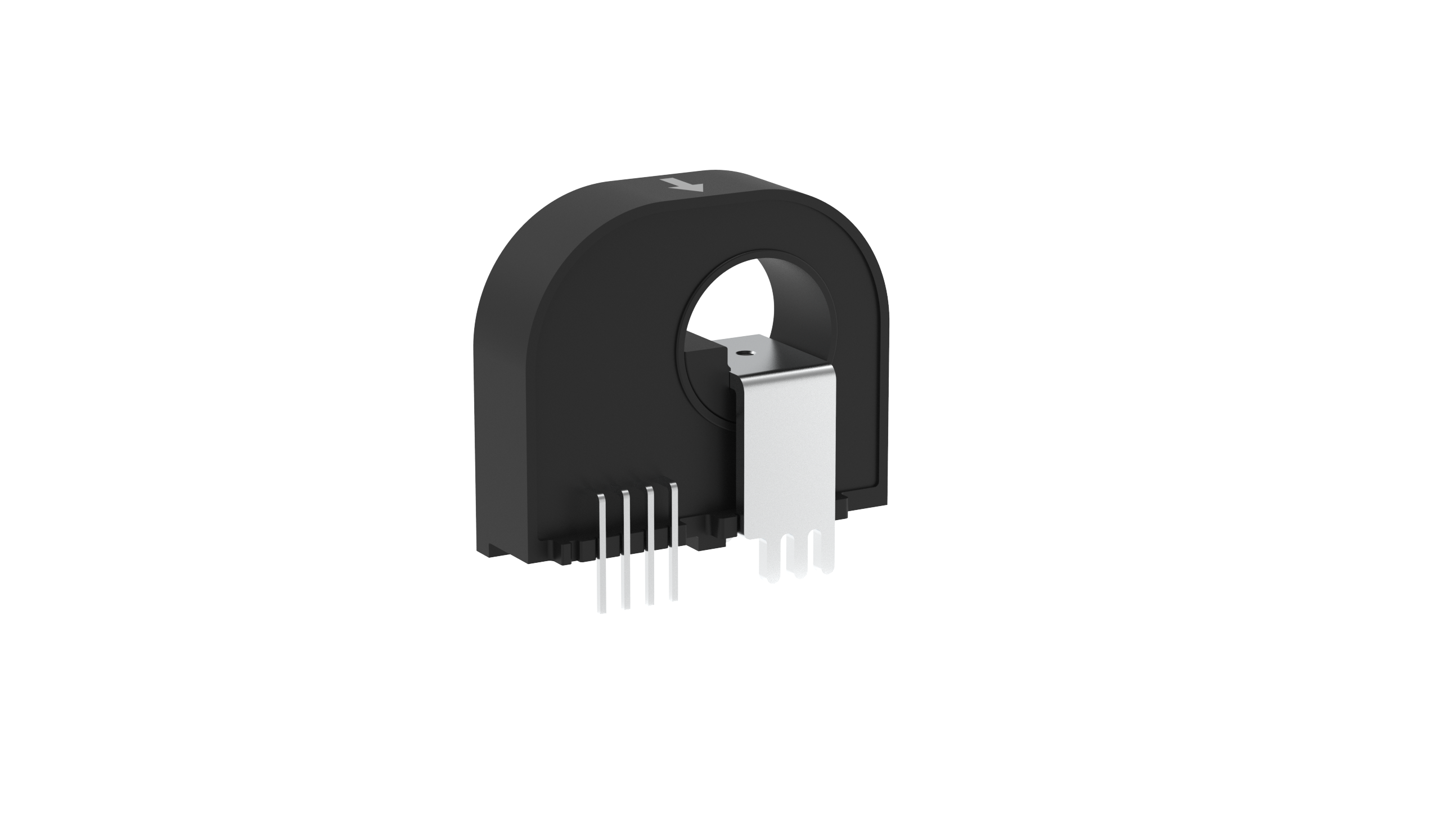

HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。
| 原边额定电流有效值(A) | 50 |
|---|---|
| 原边电流测量范围(A) | 150 |
| 供电电压(V) | ±12...15 |
| 额定输出 | ±4 |
| 精度(%) | ±1.0 |
| 输出带宽 | 50 |
| 使用温度(℃) | -40～85 |
| 铜排(mm) | Ø16.0 |
| 电路板 | + |
| 其它 |
| 型号 | 原边额定电流有效值(A) | 测量范围(A) | 供电电压(V) | 副边输出 | 精度(%) | 输出带宽 | 工作温度(°C) | 铜排(mm) | 电路板 | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|
| HR1M 100 H00 | 100 | ±600 | 20...50 | 4...20mA | ±1 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
 HR1M 100 H00
|
||||||||||
| HR1M 200 H00 | 200 | ±600 | 20...50 | 4...20mA | ±1 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
 HR1M 200 H00
|
||||||||||
| HR1M 300 H00 | 300 | ±1000 | 20...50 | 4...20mA | +1 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
 HR1M 300 H00
|
||||||||||
| HR1M 400 H00 | 400 | ±1000 | 20...50 | 4...20mA | +1 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
 HR1M 400 H00
|
||||||||||
| HR1M 500 H00 | 500 | ±1800 | 20...50 | 4...20mA | ±1.0 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
 HR1M 500 H00
|
||||||||||
| HR1V 100 H01 | 100 | ±200 | ±12...15 | ±5V | ±1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 100 H01
|
||||||||||
| HR1V 200 H01 | 200 | ±400 | ±12...15 | ±5V | ±1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 200 H01
|
||||||||||
| HR1V 300 H01 | 300 | ±600 | ±12...15 | ±5V | ±1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 300 H01
|
||||||||||
| HR1V 400 H01 | 400 | ±800 | ±12...15 | ±5V | ±1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 400 H01
|
||||||||||
| HR1V 50 H01 | 50 | ±100 | ±12...15 | ±5V | ±1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 50 H01
|
||||||||||
| HR1V 500 H01 | 500 | ±900 | ±12...15 | ±5V | +1.0 | 20 | -40~85 | Ø20 | JK2EDG-5.08-4P | |
 HR1V 500 H01
|
||||||||||
| HR6V 100 P00 | 100 | 300 | ±12...15 | ±4 | ±1.0 | 50 | -40～85 | Ø16.0 | + | |
 HR6V 100 P00HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。 产品详情 |
||||||||||
| HR6V 100 PB01 | 100 | 300 | ±12...15 | ±4 | ±1.0 | 50 | -40～85 | Ø16.0 | + | |
 HR6V 100 PB01HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。 产品详情 |
||||||||||
| HR6V 200 P00 | 200 | 500 | ±12...15 | ±4 | ±1.0 | 50 | -40～85 | Ø16.0 | + | |
HR6V 200 P00HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。 产品详情 |
||||||||||
| HR6V 300 P00 | 300 | 500 | ±12...15 | ±4 | ±1.0 | 50 | -40～85 | Ø16.0 | + | |
HR6V 300 P00HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。 产品详情 |
||||||||||
| HR6V 50 P00 | 50 | 150 | ±12...15 | ±4 | ±1.0 | 50 | -40～85 | Ø16.0 | + | |
HR6V 50 P00HR6V 系列是基于开环霍尔原理的电流传感器，原边与副边之间采用绝缘设计，可安全测量直流、交流和脉冲电流。支持 50A–300A 额定电流检测。产品采用 PCB 安装方式，外形紧凑，无插入损耗，适用于高密度电力电子设备。 产品详情 |
||||||||||
| HS1V 100 H00 | 100 | ±300 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 20.4x10.4 mm | MOLEX 5045-04A | |
 HS1V 100 H00
|
||||||||||
| HS1V 100 H02 | 100 | ±300 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 20.4x10.4 mm | MOLEX 5045-04A | |
 HS1V 100 H02
|
||||||||||
| HS1V 100 H03 | 100 | ±300 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 20.4x10.4 mm | RVV4*0.2mm*0.2mm - 500mm | |
 HS1V 100 H03
|
||||||||||
| HS1V 100 H04 | 100 | ±300 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 20.4x10.4 mm | XH2.54-4P | |
 HS1V 100 H04基于霍尔原理的开环电流传感器 |
||||||||||
