霍尔开环电流传感器-结构紧凑、高性价比的非接触式电流测量解决方案。芯森电子A系列开环电流传感器采用ASIC集成技术，将霍尔检测、信号调理、温度补偿和校准等功能集成于单一芯片，实现了高精度、高带宽、快速响应等性能指标。
原边电流Ip产生的磁场，通过磁芯聚磁后，用霍尔感应芯片在磁芯气隙处感应原边电流Ip的大小和方向。霍尔感应芯片的输出电压，经过信号处理电路，使传感器的输出可以精确反映被测电流的大小。为了提高霍尔开环传感器的性能，通常使用硅钢或者坡莫合金作为磁芯的材料，当被测电流长时间的工作频率大于10kHz时，存在磁芯发热损坏传感器的可能，当测量高频电流时，请咨询芯森电子。
| 型号 | 原边额定电流有效值(A) | 测量范围(A) | 供电电压(V) | 副边输出 | 精度(%) | 输出带宽(kHz) | 使用温度(°C) | 铜排(mm) | PCB | 其它 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

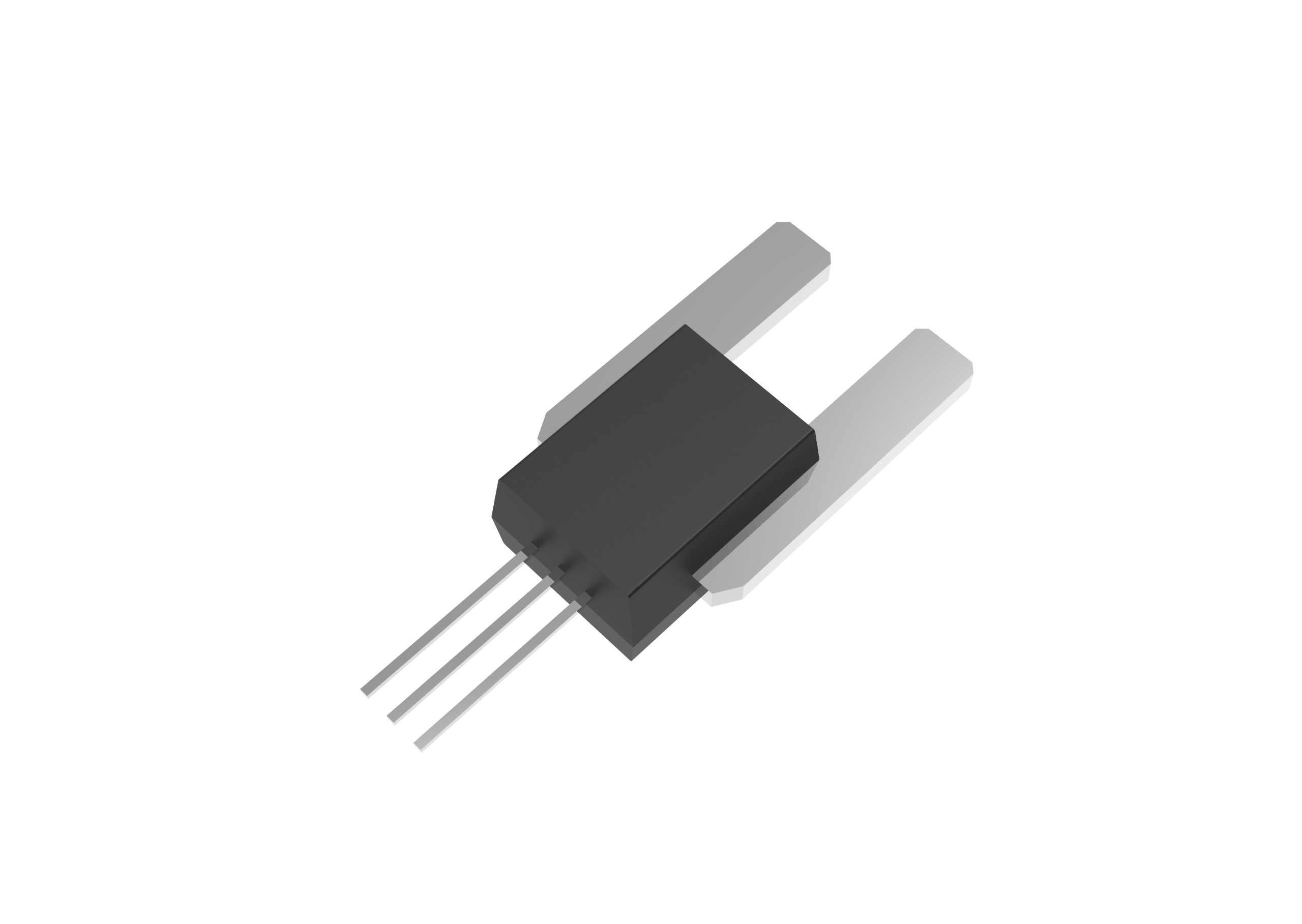

| AN1V PB311（4 型号） | 50-100-150-200A | ±50 | 3.3 | 1.65±1.32V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB311 全部型号
（4 个）AN1V PB311 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN1V PB312（4 型号） | 50-100-150-200A | ±50 | 3.3 | 1.65±1.32V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB312 全部型号
（4 个）AN1V PB312 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN1V PB501（5 型号） | 50-100-150-200-300A | 50 | 5 | 0.55...4.55V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB501 全部型号
（5 个）AN1V PB501 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN1V PB502（5 型号） | 50-100-150-200-300A | 50 | 5 | 0.55...4.55V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB502 全部型号
（5 个）AN1V PB502 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN1V PB511（4 型号） | 50-100-150-200A | ±50 | 5 | 2.5±2V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB511 全部型号
（4 个）AN1V PB511 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN1V PB512（4 型号） | 50-100-150-200A | ±50 | 5 | 2.5±2V | ±1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN1V PB512 全部型号
（4 个）AN1V PB512 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN3V PB30（6 型号） | 10~50A | ±125 | 3.3 | 1.65±1.15V | +1.0 | 250 | -40~150 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB30 全部型号
（6 个）AN3V PB30 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

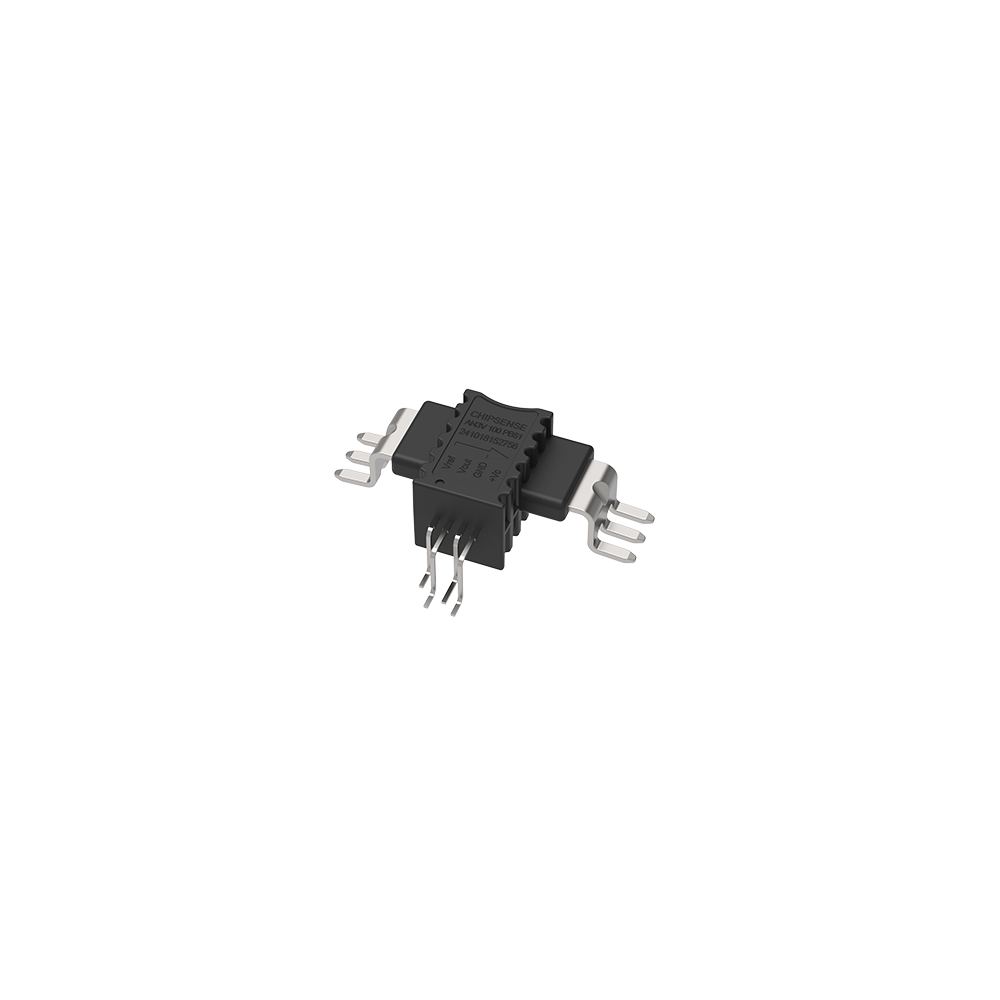

| AN3V PB31（9 型号） | 10~120A | ±25 | 3.3 | 1.65±1.15V | ±1.0 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB31 全部型号
（9 个）AN3V PB31 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

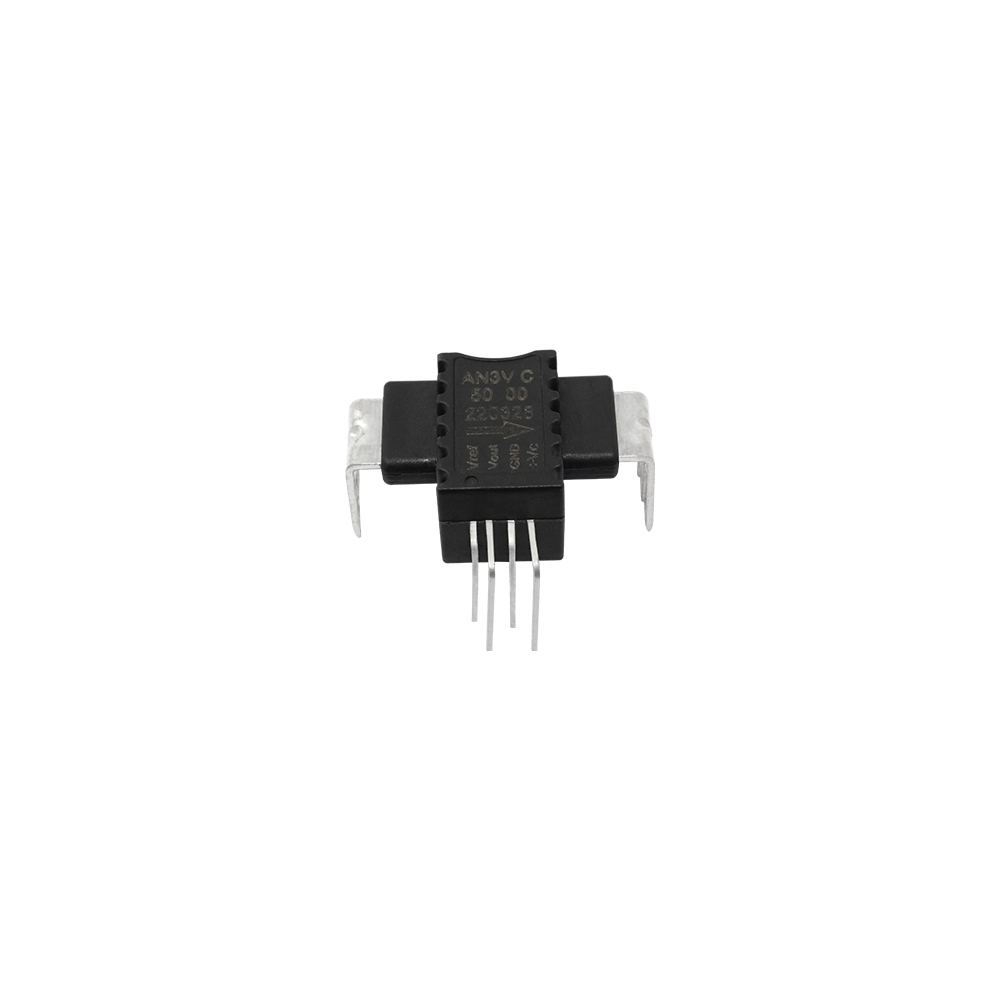

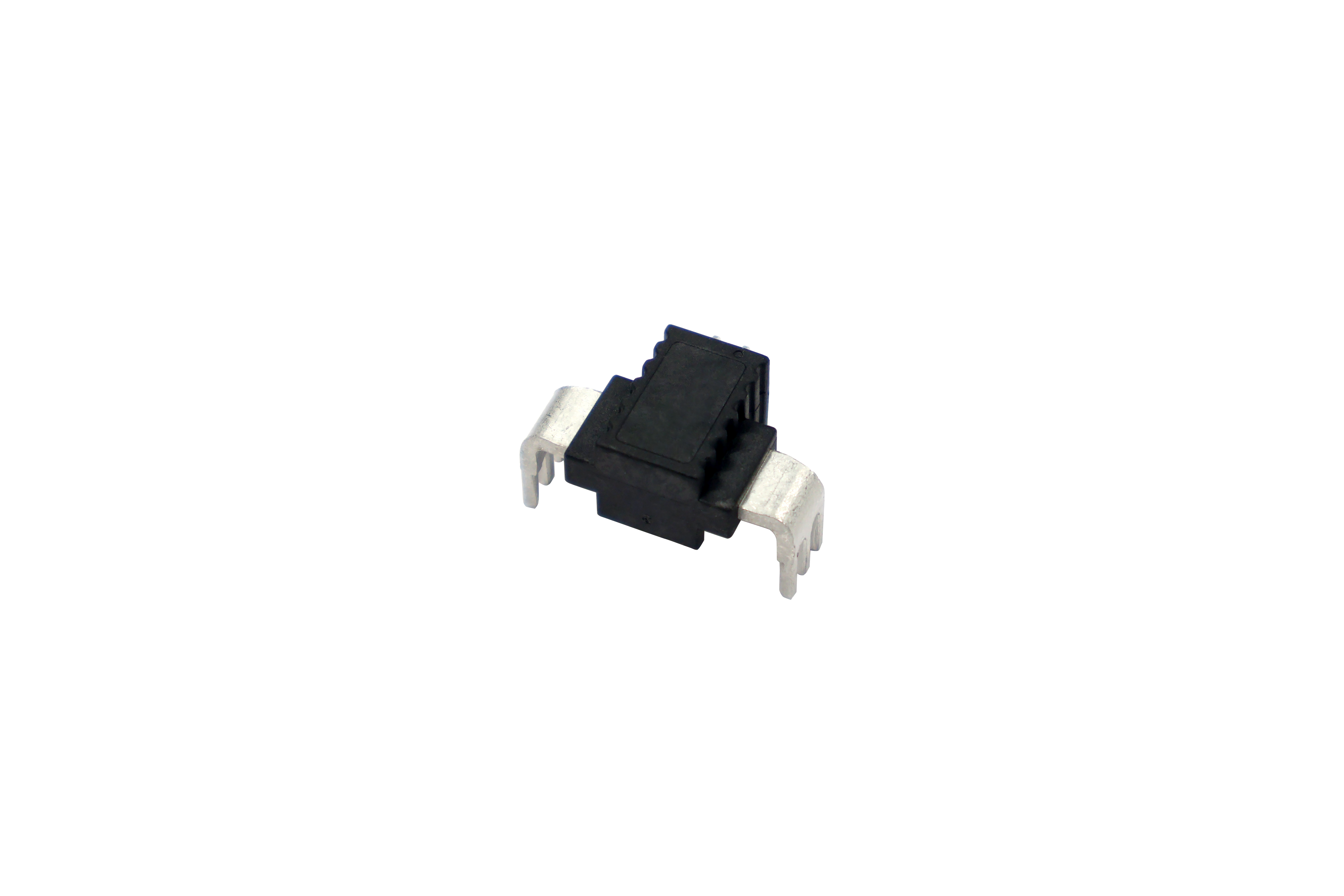

| AN3V PB35（6 型号） | 80~200A | ±200 | 3.3 | 1.65±1.15V | ±1.0 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB35 全部型号
（6 个）AN3V PB35 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN3V PB50（6 型号） | 10~50A | ±25 | 5 | 2.5±2V | ±1.0 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB50 全部型号
（6 个）AN3V PB50 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AN3V PB51（9 型号） | 10~120A | ±25 | 5 | 2.5±2V | ±1.0 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB51 全部型号
（9 个）AN3V PB51 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

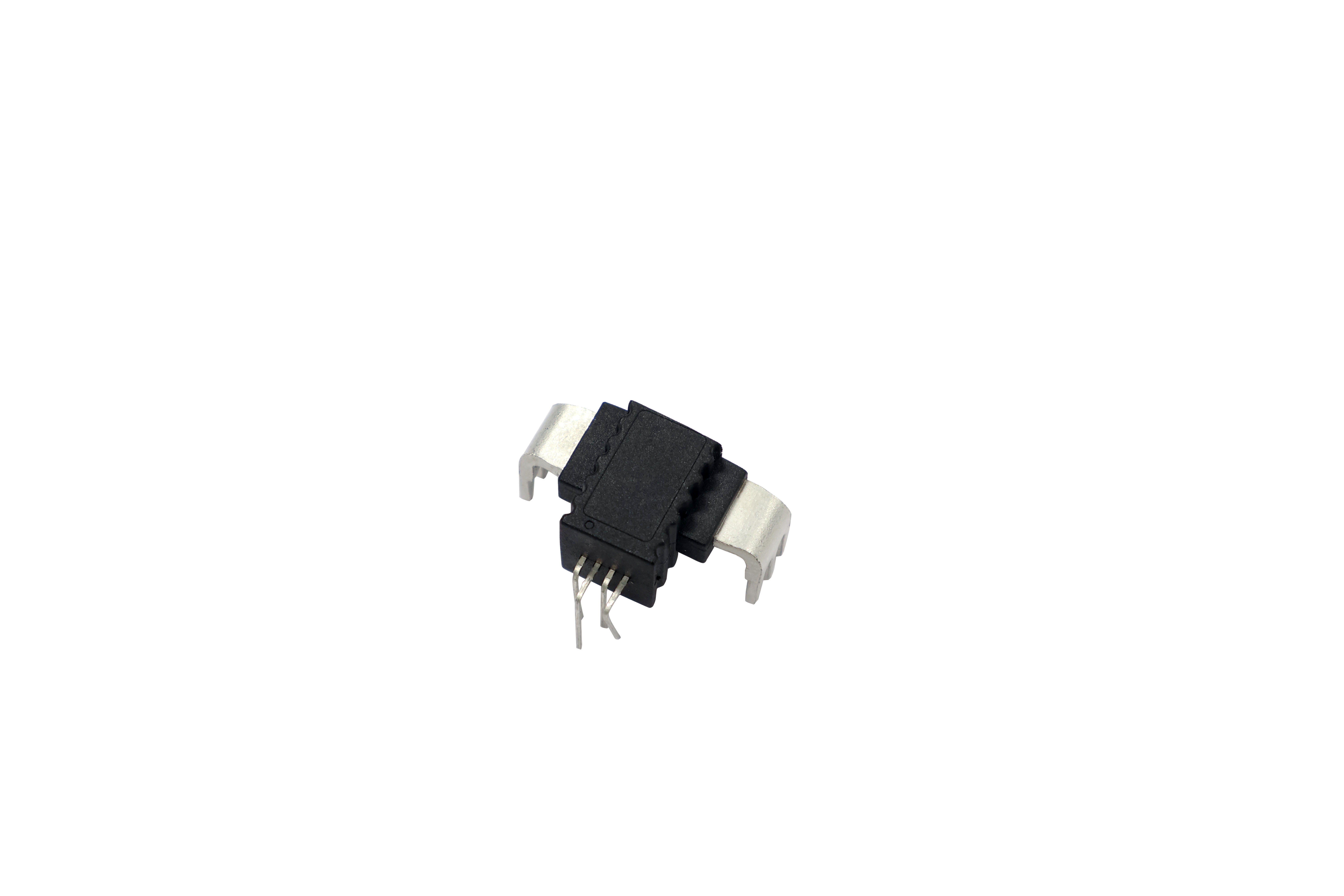

| AN3V PB55（6 型号） | 80~200A | ±200 | 5 | 2.5±2V | +1.0 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN3V PB55 全部型号
（6 个）AN3V PB55 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

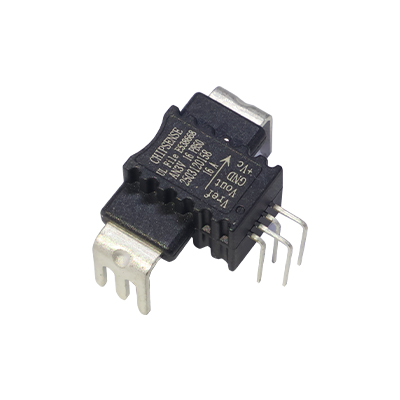

| AN5V PB00（7 型号） | 10~60A | ±90 | ±12...15 | ±4V | ±1.0 | 50 | -40~85 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN5V PB00 全部型号
（7 个）AN5V PB00 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

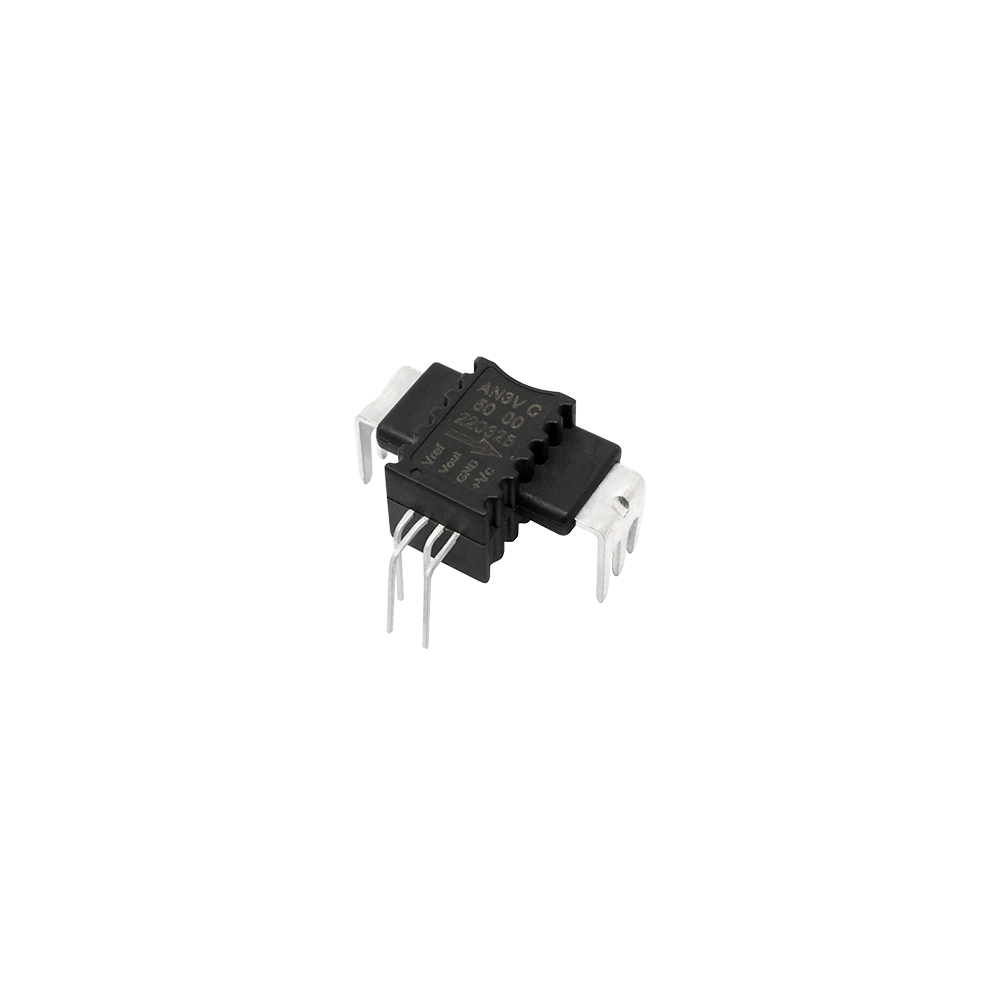

| AN6V PB50（4 型号） | 20-32-40-50A | ±50 | 5 | ±2V | ±0.8 | 250 | -40~105 | NA | + | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AN6V PB50 全部型号
（4 个）AN6V PB50 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

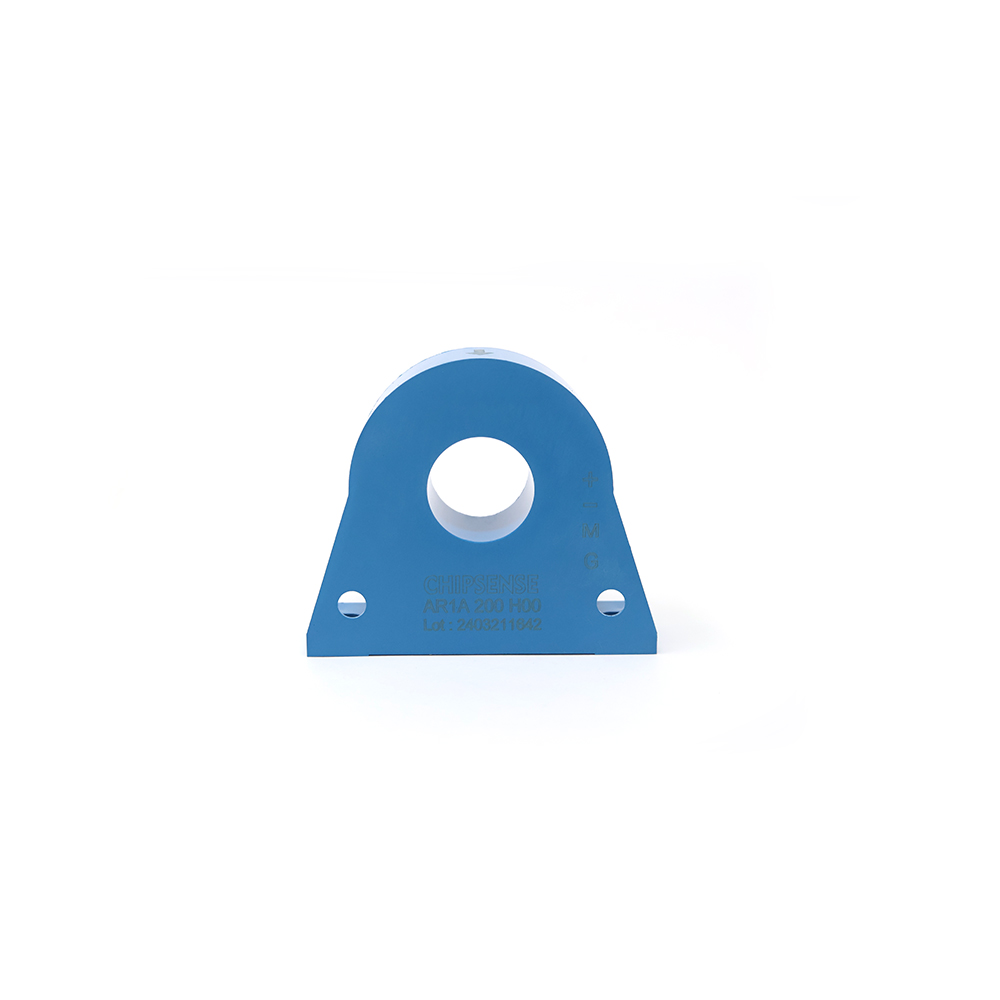

| AR1A H00（3 型号） | 50-100-200A | ±100 | ±12...15 | ±20mA | ±1.0 | 5 | -40~85 | Ø20.0 | JK2EDG-5.08-4P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AR1A H00 全部型号
（3 个）AR1A H00 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

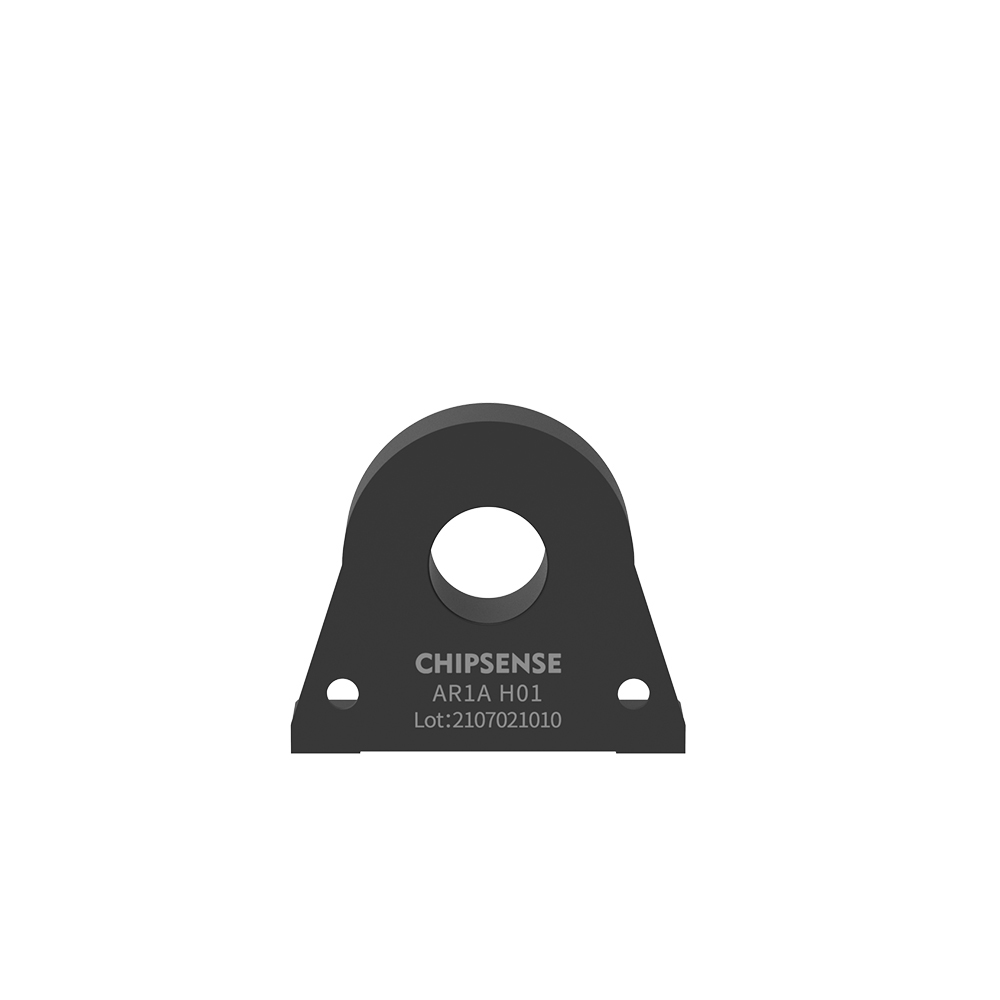

| AR1A H01（3 型号） | 50-100-200A | ±100 | ±12...15 | ±100mA | ±1.0 | 5 | -40~85 | Ø20.0 | JK2EDG-5.08-4P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AR1A H01 全部型号
（3 个）AR1A H01 电压传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

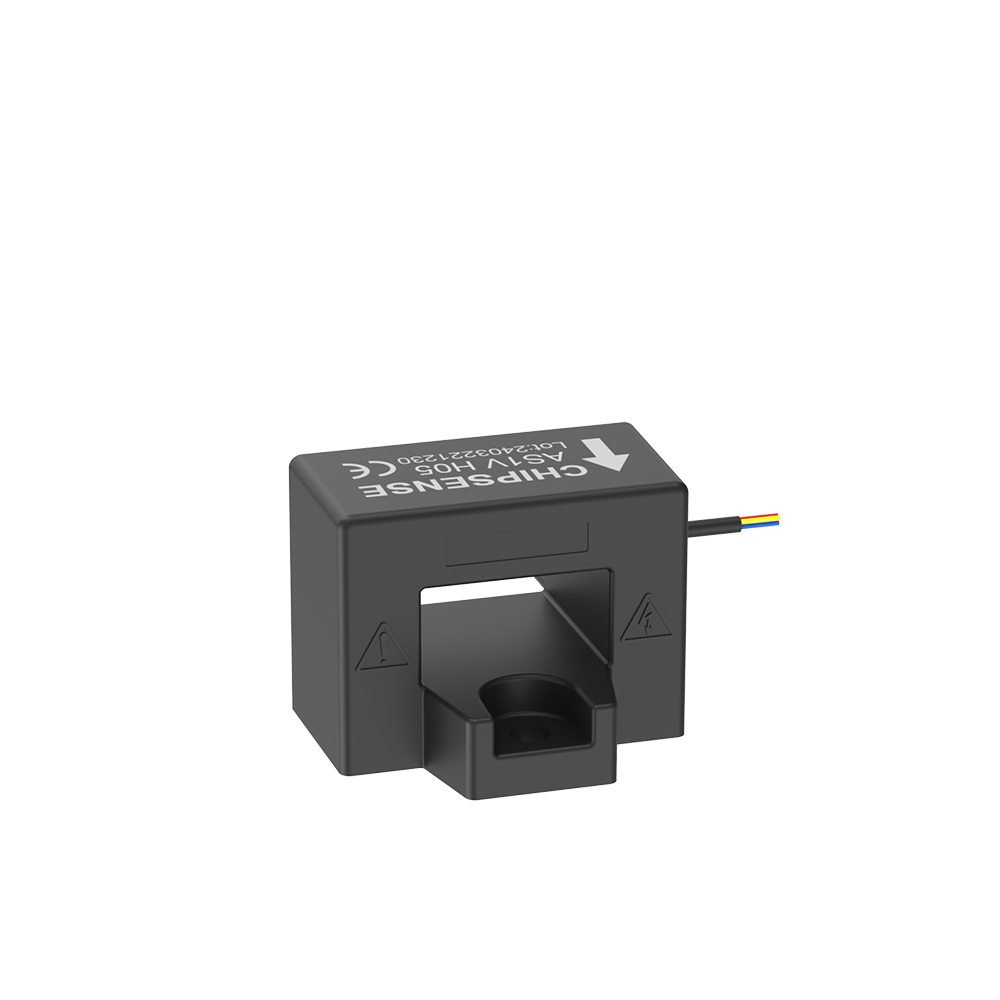

| AS1V 30 H05（1 型号） | 30A | ±30 | 5 | 2.5±0.625V | +1 | 50 | -40~105 | 20.5x10.5 mm | RVVP 3×0.3mm×0.3mm-1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AS1V 30 H05 全部型号
（1 个）AS1V 30 H05 开环霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

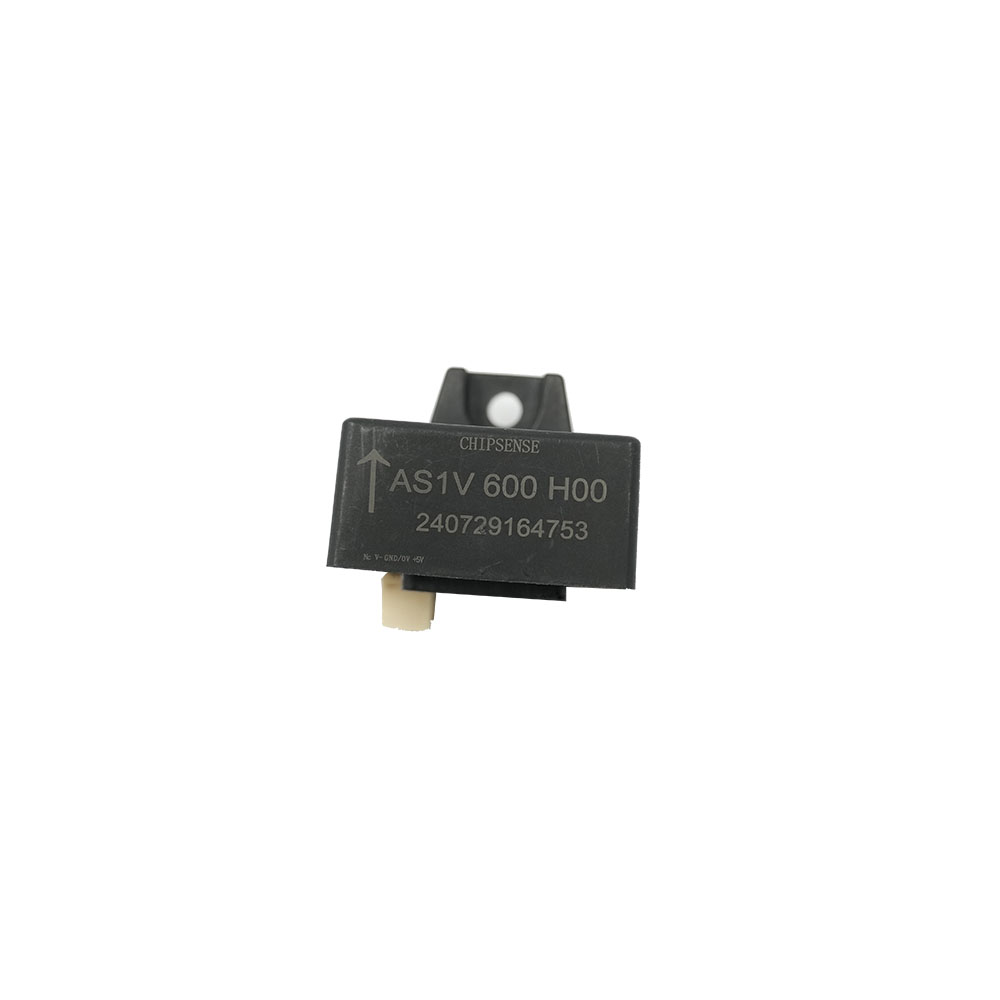

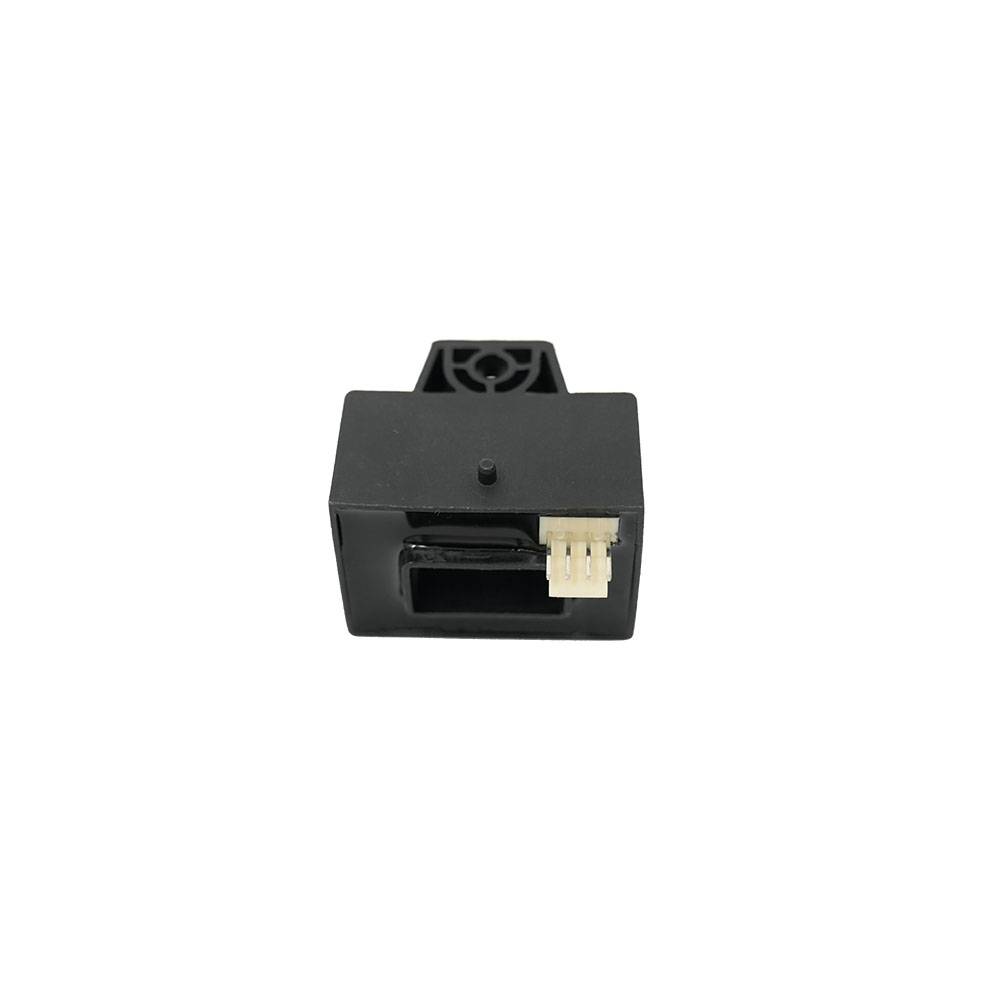

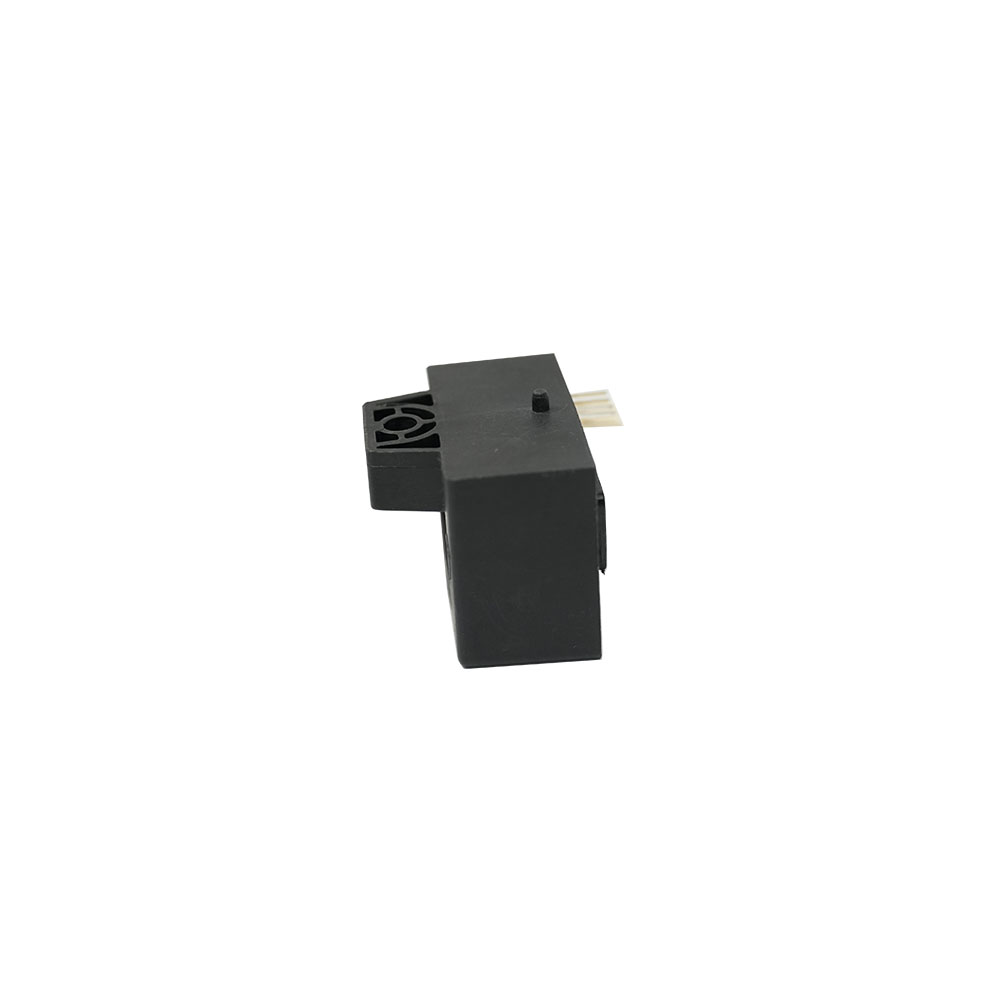

| AS1V H00（9 型号） | 50~800A | ±50 | 5 | 2.5±2V | ±1.0 | 50 | -40~105 | 20.5x10.5 mm | MOLEX 5045-04A | MOLEX 5045-04A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AS1V H00 全部型号
（9 个）AS1V H00 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AS1V H01（7 型号） | 50~600A | ±150 | 5 | 2.5±0.625V | ±1.0 | 50 | -40~105 | 20.5x10.5 mm | MOLEX 5045-04A | MOLEX 5045-04A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AS1V H01 全部型号
（7 个）AS1V H01 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

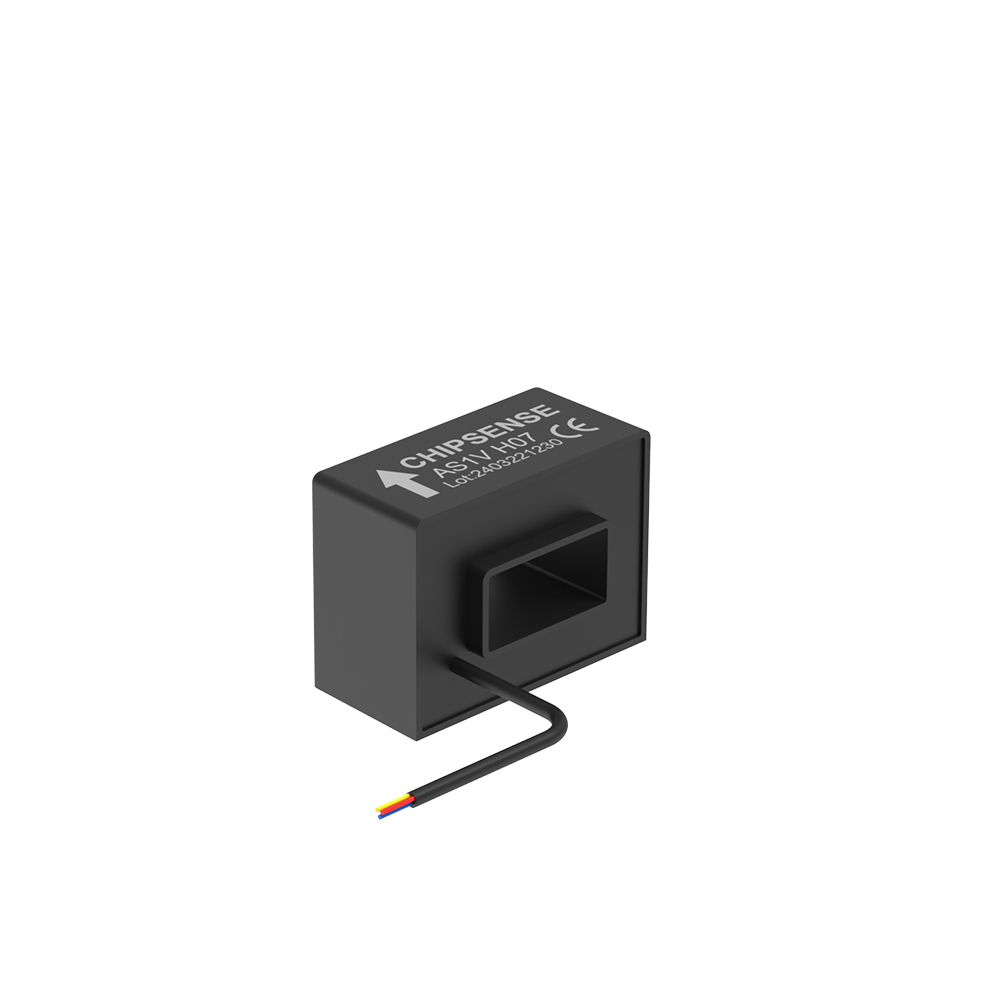

| AS1V H07（2 型号） | 100-200A | ±100 | 5 | 2.5±0.625V | ±1.0 | 50 | -40~105 | 20.5 x 10.5 mm | RVVP 3 x 0.3mmx 0.3mm -600 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AS1V H07 全部型号
（2 个）AS1V H07 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

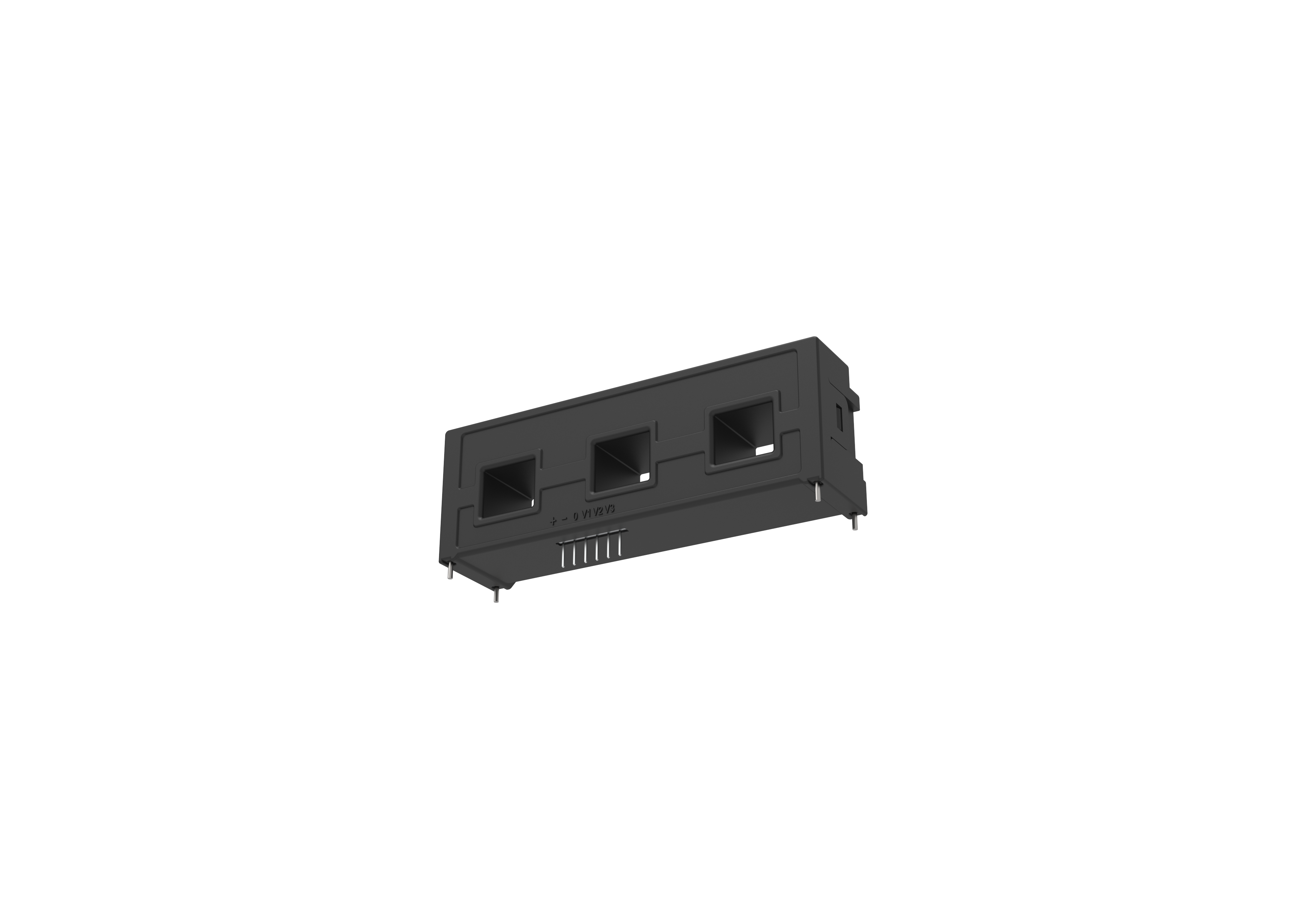

| AT4V H00（5 型号） | 50-75-100-150-200A | ±150 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 10 x 12mm（Three holes） | HX PZ2.54-1X6P WZ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ AT4V H00 全部型号
（5 个）AT4V H00 霍尔电流传感器
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
