高精度闭环霍尔电流传感器，面向工业与新能源的精密电流测量解决方案
C系列是芯森电子基于闭环（磁补偿）霍尔技术打造的电流传感器产品线，覆盖CM、CN、CS、CR等多个子系列，额定电流范围覆盖6A至5000A，同时可扩展至更高量程。该系列传感器通过负反馈控制使磁芯工作在零磁通状态，从根本上克服了传统开环传感器对霍尔元件线性度和温漂的依赖，实现了最高±0.2%的精度、亚微秒级跟踪响应以及200kHz以上的宽带宽。C系列提供电流输出和电压输出两种信号形式，支持±12V~±15V双电源及3.3V/5V单电源供电方案，可满足工业级（-40℃~85℃）和部分车规级应用的严苛要求。

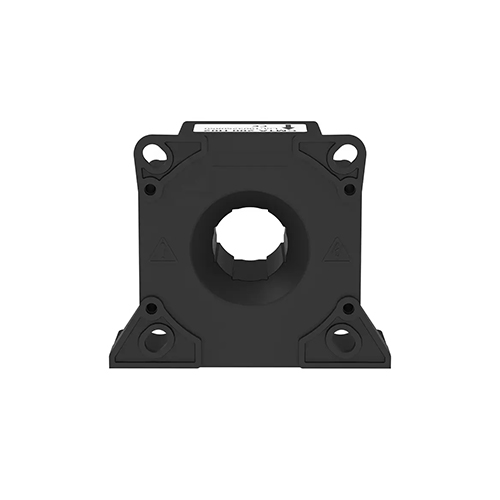

| 型号 | 原边额定电流有效值(A) | 测量范围(A) | 供电电压(V) | 副边输出 | 精度(%) | 输出带宽(kHz) | 使用温度(°C) | 铜排(mm) | PCB | 其它 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CM1A 100 H01（1 型号） | 100A | ±200 | ±12...15 | ±100...200mA | ±0.2 | 100 | -40~85 | Ø15.6 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM1A 100 H01 全部型号
（1 个）CM1A 100 H01 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM1A 200 H00（1 型号） | 200A | ±420 | ±12...15 | ±100...210mA | ±0.2 | 100 | -40~85 | Ø15.6 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM1A 200 H00 全部型号
（1 个）CM1A 200 H00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM1A 200 H02（1 型号） | 200A | ±420 | ±12...15 | ±100...200mA | ±0.2 | 100 | -40~85 | Ø15.6 | Molex Minifit 5566 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM1A 200 H02 全部型号
（1 个）CM1A 200 H02 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM2A 300 H00（1 型号） | 300A | ±500 | ±12...20 | ±150...250mA | ±0.3 | 100 | -40~85 | Ø20 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM2A 300 H00 全部型号
（1 个）CM2A 300 H00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM3A 500 H00（1 型号） | 500A | ±800 | ±15...24 | ±100...160mA | ±0.5 | 100 | -40~85 | Ø30 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM3A 500 H00 全部型号
（1 个）CM3A 500 H00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM3A 500 H01（1 型号） | 500A | ±800 | ±15...24 | ±100...160mA | ±0.5 | 100 | -40~85 | Ø30 | JST B3P VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM3A 500 H01 全部型号
（1 个）CM3A 500 H01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM4A 1000 H00（1 型号） | 1000A | ±2100 | ±15...24 | ±200...420mA | ±0.3 | 150 | -40~85 | Ø38 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM4A 1000 H00 全部型号
（1 个）CM4A 1000 H00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM4A 1000 H03（1 型号） | 1000A | ±1800 | ±24 | ±300...450mA | ±0.4 | 150 | -40~85 | Ø38 | JST B3P VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM4A 1000 H03 全部型号
（1 个）CM4A 1000 H03 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM4A 1000 H05（1 型号） | 1000A | ±2100 | ±15...24 | ±200...420mA | ±0.3 | 150 | -40~85 | Ø38 | JST B3P VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM4A 1000 H05 全部型号
（1 个）CM4A 1000 H05 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM4A 1000 H06（1 型号） | 1000A | ±2700 | ±15...24 | ±200...540mA | ±0.3 | 150 | -40~85 | Ø38 | Molex 6410 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM4A 1000 H06 全部型号
（1 个）CM4A 1000 H06 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM4A 1000 H29（1 型号） | 0A | ±2500 | ±24 | ±200mA | 0.3 | 150kHz | -40～85 | Φ38.5 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM4A 1000 H29 全部型号
（1 个）CM4A 1000 H29高精度闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM5A 2000 H01（1 型号） | 2000A | ±3850 | ±15...24 | ±400...770mA | ±0.3 | 150 | -40~85 | Ø57.5 | 5566-4A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM5A 2000 H01 全部型号
（1 个）CM5A 2000 H01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM5A 2000 H20（1 型号） | 2000A | ±4250 | ±15...24 | ±400...850mA | ±0.3 | 150 | -40~85 | Ø57.5 | JST B3P VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM5A 2000 H20 全部型号
（1 个）CM5A 2000 H20 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM5A 2000 H21（1 型号） | 2000A | ±4250 | ±15...24 | ±400...850mA | ±0.3 | 150 | -40~85 | Ø57.5 | 2EDGV-5.08-3P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM5A 2000 H21 全部型号
（1 个）CM5A 2000 H21 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM5A 2000 H41（1 型号） | 2000A | ±3500 | ±15...24 | ±400mA | ±0.5 | 100 | -40~85 | Φ57.5mm or 61mm◊21mm | M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM5A 2000 H41 全部型号
（1 个）CM5A 2000 H41 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM8A 1000 H01（1 型号） | 1000A | ±2400 | ±15...24 | ±200mA | ±0.4 | DC...100 | -40~85 | Φ42mm | M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM8A 1000 H01 全部型号
（1 个）CM8A 1000 H01 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM9A 5000 H01（1 型号） | 5000A | ±5500 | ±24 | ±1000mA | ±0.1 | 100 | -40~85 | Φ94mm or 95mm×25mm | JST-B3PS-VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM9A 5000 H01 全部型号
（1 个）CM9A 5000 H01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CM9A H00（3 型号） | 1500-3500-5000A | ±2250 | ±15...24 | ±300mA | ±0.3 | 100 | -40~85 | Φ94mm or 95mm×25mm | JST-B3PS-VH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CM9A H00 全部型号
（3 个）CM9A H00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CN1A 25 PB00（1 型号） | 25A | ±36 | ±15 | ±25mA | ±0.5 | 150 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CN1A 25 PB00 全部型号
（1 个）CN1A 25 PB00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CN1A 25 PB01（1 型号） | 25A | ±36 | ±12 | ±25mA | ±0.5 | 150 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CN1A 25 PB01 全部型号
（1 个）CN1A 25 PB01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CN2A PB01（4 型号） | 40-50-80-100A | ±110 | ±12...15 | ±20mA | ±0.5 | 200 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CN2A PB01 全部型号
（4 个）CN2A PB01 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CN2A PB02（3 型号） | 25-40-50A | ±55 | ±12...15 | ±25mA | ±0.5 | 200 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CN2A PB02 全部型号
（3 个）CN2A PB02 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1A H00（4 型号） | 50-100-200-300A | ±200 | ±12...15 | ±50...100mA | ±0.5 | 200 | -40~85 | Ø23 | MOLEX 5045-04A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1A H00 全部型号
（4 个）CR1A H00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1A H01（3 型号） | 100-200-300A | ±200 | ±12...15 | ±50...100mA | ±0.5 | 200 | -40~85 | Ø23 | JK126-500-3P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1A H01 全部型号
（3 个）CR1A H01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1A H02（3 型号） | 100-200-300A | ±500 | ±12...15 | ±150...250mA | ±0.5 | 200 | -40~85 | Ø23 | HX39600-3Y | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1A H02 全部型号
（3 个）CR1A H02 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1A H04（3 型号） | 100-200-300A | ±200 | ±12...15 | ±50...100mA | ±0.5 | 200 | -40~85 | Ø23 | Molex9652048 3.96-A4A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1A H04 全部型号
（3 个）CR1A H04 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1V 75 PB05（1 型号） | 75A | ±180 | 5 | 2.5V | ±1.0 | 200 | -40~105 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1V 75 PB05 全部型号
（1 个）CR1V 75 PB05 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1V PB02（3 型号） | 6-15-25A | ±12 | 5 | 1.65±1.25V | ±0.4 | 200 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1V PB02 全部型号
（3 个）CR1V PB02 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1V PB03（3 型号） | 6-15-50A | ±12 | 5 | 1.62±1.25V | ±0.7 | 200 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1V PB03 全部型号
（3 个）CR1V PB03 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR1V PB04（4 型号） | 6-15-25-50A | ±20 | 5 | 2.5±1.875V | ±0.8 | 200 | -40~105 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR1V PB04 全部型号
（4 个）CR1V PB04 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR2A H00（2 型号） | 400-500A | ±600 | ±15...24 | ±100...150mA | ±0.5 | 100 | -40~85 | Ø35.0 | JK126-500-3P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR2A H00 全部型号
（2 个）CR2A H00 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CR8A M00（5 型号） | 500-1000-2000-4000-5000A | ±750 | ±15...24 | ±100mA | ±0.3 | 100 | -45~85 | Ø120 | M6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CR8A M00 全部型号
（5 个）CR8A M00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS1V P00（6 型号） | 80~300A | ±270 | 5 | 0.25...4.75V | <1 | >200 | -40~85 | NA | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS1V P00 全部型号
（6 个）CS1V P00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS1V PB00（4 型号） | 80-100-150-200A | ±270 | 5 | 2.5±0.625 | <0.95 | >200 | -40~85 | 4 x φ5.2 mm | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS1V PB00 全部型号
（4 个）CS1V PB00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS3A P00（3 型号） | 50-100-125A | ±150 | ±12...15 | ±100...150mA | ±0.3 | 150 | -40~85 | 13.5 x 10 mm | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS3A P00 全部型号
（3 个）CS3A P00 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS3A P01（3 型号） | 20-50-100A | ±90 | ±12...15 | ±50...90mA | ±0.3 | 200 | -40~85 | 13.5 x 10 mm | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS3A P01 全部型号
（3 个）CS3A P01 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS3A P21（3 型号） | 50-100-200A | ±100 | ±12...15 | ±25...37.5mA | ±0.3 | 150 | -40~85 | 13.5 x 10 mm | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS3A P21 全部型号
（3 个）CS3A P21 霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CS3A P51（2 型号） | 50-100A | ±90 | ±12...15 | ±50...90mA | ±0.3 | 150 | -20~75 | 13.5 x 10 mm | + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
▼ CS3A P51 全部型号
（2 个）CS3A P51 闭环霍尔电流传感器
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
