芯森电子掌握霍尔技术、磁通门技术及隧道磁阻技术三大核心传感技术。以下详解 6 种主流电流电压传感器的工作原理与技术特点，帮助工程师理解传感器性能差异，为选型提供理论依据。

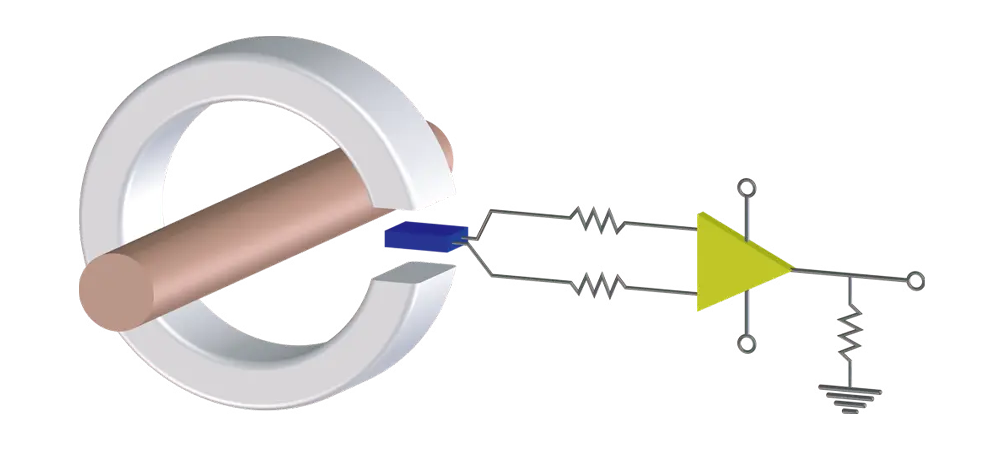

原边电流 Ip 产生的磁场，通过磁芯聚磁后，用霍尔感应芯片在磁芯气隙处感应原边电流 Ip 的大小和方向。霍尔感应芯片的输出电压，经过信号处理电路，使传感器的输出可以精确反映被测电流的大小。为了提高霍尔开环传感器的性能，通常使用硅钢或者坡莫合金作为磁芯的材料，当被测电流长时间的工作频率大于 10kHz 时，存在磁芯发热损坏传感器的可能，当测量高频电流时，请咨询芯森电子。

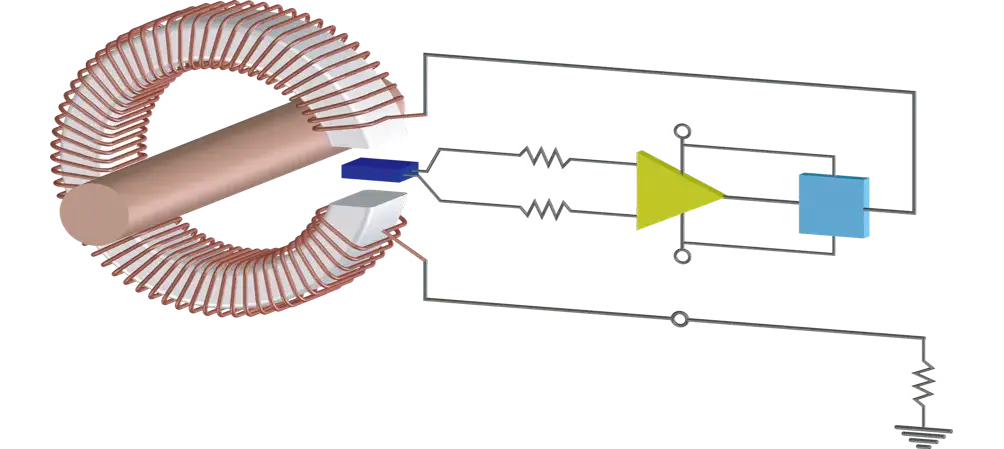

原边电流 Ip 产生的磁场和输出电流 Is 在补偿线圈上产生的磁场大小相等，方向相反。霍尔感应器件和处理电路与补偿线圈一起输出电流 Is，该输出电流 Is 精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以霍尔闭环传感器的精度较高，非线性失真小。

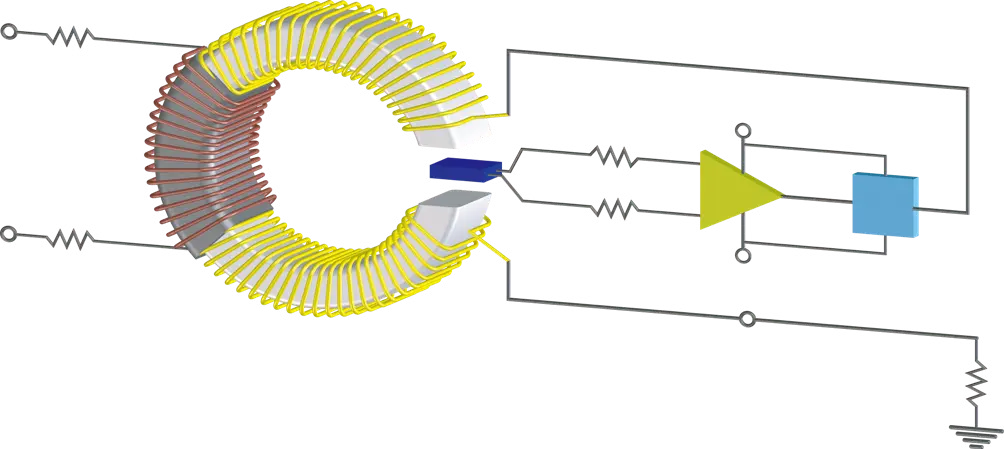

在被测量电压两端串联电阻 R，形成较小的原边电流 Ip。原边电流 Ip 和原边线圈产生原边磁场，这个原边磁场和输出电流 Is 在补偿线圈上产生的磁场大小相等，方向相反。霍尔感应器件和处理电路与补偿线圈一起输出电流 Is，该输出电流 Is 精确反映被测电流 Ip 的大小和方向，进而精确反映被测电压 Vp 的大小和方向。不同种类的电压传感器原边电阻 R，有的集成在传感器中，有的需要客户使用时外接。

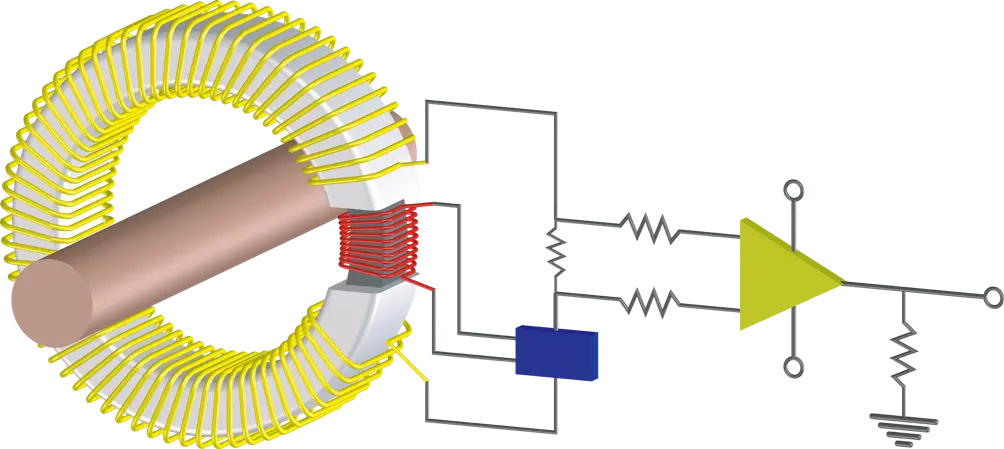

原边电流 Ip 产生的磁场和输出电流 Is 在补偿线圈上产生的磁场大小相等，方向相反。零磁通感应器是一个对称的感应器（symmetry detector），连接到一个方波发生器。零磁通感应处理电路和信号放大电路，与补偿线圈一起输出电流 Is，该输出电流 Is 精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以磁通门电流传感器的精度较高，非线性失真小。

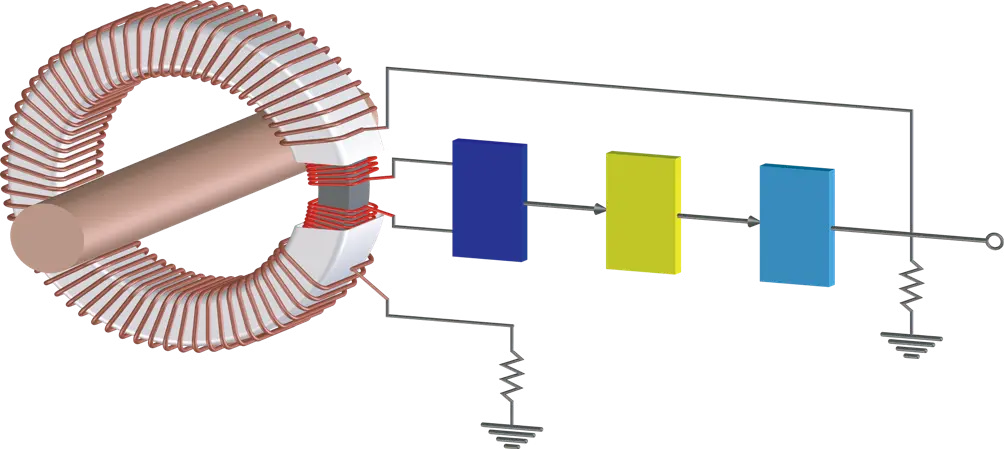

原边电流 Ip 产生的磁场和输出电流 Is 在补偿线圈上产生的磁场大小相等，方向相反。由线圈和方波振荡电路产生方波，振荡电路的输出信号，通过解调滤波电路对零磁通产生的信号进行处理，再经过调零及放大电路对零点和输出信号幅度进行调整。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以磁通门直流漏电流传感器的精度较高，非线性失真小，主要用于直流小电流和漏电流的检测。
隧道磁阻（TMR）电流传感器基于磁隧道结（MTJ）的隧穿磁阻效应。MTJ 由铁磁自由层、纳米级 MgO 绝缘势垒层和磁化方向固定的铁磁钉扎层组成：当自由层与钉扎层的磁化方向平行时，隧道结呈现低电阻；反平行时呈现高电阻，电阻随外磁场方向和大小变化。传感器通常将四个 MTJ 元件配置成惠斯通电桥，被测电流 Ip 经磁芯聚磁后在气隙处产生磁场，使电桥中 TMR 电阻发生变化，输出与被测电流成比例的差分电压信号，再经信号处理电路调理输出。TMR 传感器灵敏度高、功耗低、响应快、体积小，适用于高精度小电流检测与高密度集成场合。
