电池组监控
芯森电子Chipsense提供一系列传感器，可测量高达5000A的直流电流和高达6400V DC的电压，支持400V、800V和即将推出的1500V系统。这些传感器用于控制、直流电能测量费用共享和故障监测应用。我们的传感器设计用于在恶劣环境中工作，并符合IEC和UL安全标准。
充电站
Chipsense为充电站提供一系列电流传感器和经济高效的电压传感解决方案。所有传感器均设计为在恶劣环境中工作，并符合相关的IEC和UL安全标准。
| 型号 | 原边额定电流有效值(A) | 测量范围(A) | 供电电压(V) | 副边输出 | 精度(%) | 输出带宽 | 工作温度(°C) | 铜排(mm) | 电路板 | 其它 |
|---|---|---|---|---|---|---|---|---|---|---|
| AN4VA-A&B（24 型号） | 10-20-30-40-50A | ±10 | 3.3 | 1.65±1.32V,2.5±2V,0.33~2.97V,0.5~4.5V（视型号） | ±0.6 | 250 | -40~125 | + | SOIC-8 | |
 AN4VA-A&B AN4VA系列集成式电流传感器型号：AN4VA-A10F3B、AN4VA-A10R3B、AN4VA-A10F5B、AN4VA-A10R5B、AN4VA-A20F3B、AN4VA-A20R3B、AN4VA-A20F5B、AN4VA-A20R5B、AN4VA-A30F3B、AN4VA-A30F3U、AN4VA-A30R3B、AN4VA-A30R3U、AN4VA-A30F5B、AN4VA-A30F5U、AN4VA-A30R5B、AN4VA-A30R5U、AN4VA-A40F3B、AN4VA-A40R3B、AN4VA-A40F5B、AN4VA-A40R5B、AN4VA-A50F3B、AN4VA-A50R3B、AN4VA-A50F5B、AN4VA-A50R5B AN4VA 集成式电流传感器（SOIC-8 封装）是一款以化合物半导体 GaAs 为感知核心，内置精确温度补偿算法, 具备高集成度、高精度、高带宽、高响应速度、高线性度、低温漂等特点。可为工业控制、新能源、汽车电子等领域电流检测提供优质高效低成本的解决方案。该传感器内部采用差分霍尔结构，可有效抑制外部杂散磁场，抗干扰能... 产品详情 |
||||||||||
| AT4V H00（5 型号） | 50-75-100-150-200A | ±150 | ±12...15 | ±4V | ±1.0 | 50 | -40~105 | 10 x 12mm（Three holes） | HX PZ2.54-1X6P WZ | |
| CR8A M00（5 型号） | 500-1000-2000-4000-5000A | ±750 | ±15...24 | ±100mA | ±0.3 | 100 | -45~85 | Ø120 | M6 | |
| CR8A M05（6 型号） | 500-1000-2000-3000-4000-5000A | ±750 | ±15...24 | ±100...1000mA（视型号） | ±0.3 | 100 | -45~85 | Ø120 | ||
 CR8A M05 高精度闭环霍尔电流传感器型号：CR8A 500 M05、CR8A 1000 M05、CR8A 2000 M05、CR8A 3000 M05、CR8A 4000 M05、CR8A 5000 M05 CR8A M05系列电流传感器，目前包含型号CR8A 500 M05、CR8A 1000 M05、CR8A 2000 M05、CR8A 3000 M05、CR8A 4000 M05、CR8A 5000 M05，本传感器的原边与副边之间是绝缘的，用于测量直流、交流和脉冲电流...具有特性精度高良好的线性度高带宽无插入损耗抗干扰能力强执行标准:◼ IEC 60664-1:2020◼ IEC 61800-5-1:2022◼ IEC 621... 产品详情 |
||||||||||
| CS1V P00（6 型号） | 80-100-150-200-250-300A | ±270 | 5 | 0.25...4.75V | <1 | >200 | -40~85 | NA | + | |
| CS1V PB00（4 型号） | 80-100-150-200A | ±270 | 5 | 2.5±0.625 | <1 | >200 | -40~85 | 4 x φ5.2 mm | + | |
| CSMD1&TR3A 6 C00（1 型号） | 6A | 0 ~ 6 A | 5±0.25VDC | - | - | - | -40～85 | Ø10.0 | A2512H-4P | |
 CSMD1&TR3A 6 C00 分体式漏电检测模组CSMD1&TR3A 6 C00 模组是漏电检测模块和互感器分离式产品组合，包含B剩余电流检测电路、能检测多种漏电流波形，具有功耗 低、温度漂移小、隔离式电流检测等优点，广泛应用于充电桩、剩余直流电流测量、剩余交流电流测量等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H1152A（3 型号） | 300-500-700A | ±400 | 12 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
 FR1C H1152A 磁通门电流传感器型号：FR1C 300 H1152A、FR1C 500 H1152A、FR1C 700 H1152A FR1C H1152A 系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（12V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H1252A（3 型号） | 300-500-700A | ±400 | 12 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
 FR1C H1252A 磁通门电流传感器型号：FR1C 300 H1252A、FR1C 500 H1252A、FR1C 700 H1252A FR1C H1252A 系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（12V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H1352A（3 型号） | 300-500-700A | ±400 | 12 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
FR1C H1352A 磁通门电流传感器型号：FR1C 300 H1352A、FR1C 500 H1352A、FR1C 700 H1352A FR1C H1352A系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（12V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H1352B（3 型号） | 300-500-700A | ±400 | 12 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
FR1C H1352B 磁通门电流传感器型号：FR1C 300 H2252A、FR1C 500 H2252A、FR1C 700 H2252A FR1C H1352B系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（12V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H2152A（3 型号） | 300-500-700A | ±400 | 24 | CAN | ±0.3~0.5 | - | -40~85 | Ø24.4 | 适配TE 1473672-1 | |
 FR1C H2152A 磁通门电流传感器型号：FR1C 300 H2152A、FR1C 500 H2152A、FR1C 700 H2152A FR1C H2152A 系列电流传感器，基于磁通门技术，初级电路（高压）与次级电路（24V 系统）之间是绝缘的，+24V 单极供电，高速CAN信号输出，额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H2252A（3 型号） | 300-500-700A | ±400 | 24 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
FR1C H2252A 磁通门电流传感器型号：FR1C 300 H2252A、FR1C 500 H2252A、FR1C 700 H2252A FR1C H2252A 系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（12V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H2322C（3 型号） | 300-500-700A | ±400 | 24 | CAN | ±0.3~0.5 | - | -40~85 | Ø24.4 | 适配TE 1473672-1 | |
 FR1C H2322C 磁通门电流传感器型号：FR1C 300 H2152A、FR1C 500 H2152A、FR1C 700 H2152A FR1C H2322C系列电流传感器，基于磁通门技术，初级电路（高压）与次级电路（24V 系统）之间是绝缘的，+24V 单极供电，高速CAN信号输出，额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1C H2352A（3 型号） | 300-500-700A | ±400 | 24 | CAN | ±0.3~0.5 | - | -40~85 | Φ24.4 mm | 适配TE 1473672-1 | |
FR1C H2352A FR1C H1352A磁通门电流传感器型号：FR1C 300 H1352A、FR1C 500 H1352A、FR1C 700 H1352A FR1C H2352A系列电流传感器，基于基于磁通门技术，初级电路（高压）与次级电路（24V 系统）之间是绝缘的，适用于需要高精度、低偏移的电池监测应用。额定测量范围覆盖 300A~700A，广泛应用于电池管理、混动和电动汽车电池组、传统铅酸电池等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| FR1D 6 C02（1 型号） | 6A | DC 4.0~6.0 mA；AC/A型 15~42 mA | 4.75～5.25 | - | - | - | -40～85 | Ø10.0 | A2512H-4P | |
 FR1D 6 C02 剩余电流传感器FR1D 6 C02一款剩余电流传感器，包含 B 剩余电流检测电路、能检测多种漏电流波形，具有功耗低、精度高、线性度 好、抗干扰能力强、温度漂移小、隔离式电流检测等优点。广泛应用于充电桩、剩余直流电流测量、剩余交流电流测量等对可靠性要求较高的工业领域。 产品详情 |
||||||||||
| HK3A H20（2 型号） | 50-100A | ±50 | 12 | 4...20mA | ±1.0 | DC | -25~85 | Ø21.6 | KF2EDGV-3.81-4P | |
| HK3V H20（2 型号） | 50-100A | ±100 | ±12...15 | ±4V | ±1.0 | DC | -25~85 | Ø21.6 | KF2EDGV-3.81-4P | |
| HR1M H00（5 型号） | 100-200-300-400-500A | ±600 | 20...50 | 4...20mA | ±1 | 20~6000 | -40~85 | Ø35.0 | WJ2EDGVC-5.08-4P-14 | |
| TR6A 32 C00&FR 1D 6 C00（1 型号） | 32A | 1.6 ~ 38.4 | 4.75~5.25 | - | - | - | -40~85 | Ø10 | ||
 TR6A 32 C00&FR 1D 6 C00 一体式漏电检测模组TR6A 32 C00&FR1D 6 C00是一款集成剩余电流传感器与计量互感器的一体化产品，具备B型漏电流检测能力，可精准识别多种漏电波形。该模组具有低功耗、高精度、优良线性度、强抗干扰能力、低温漂及隔离式电流检测等优势，广泛适用于单相或三相电力系统，是充电桩、电力监控等场景的理想选择。 产品详情 |
||||||||||
| VN3A 6400 M00（1 型号） | 6400A | ±9600V | ±15...24 | ±80mA | ±1.0 | -20~70 | NA | M5 threaded bolts | ||

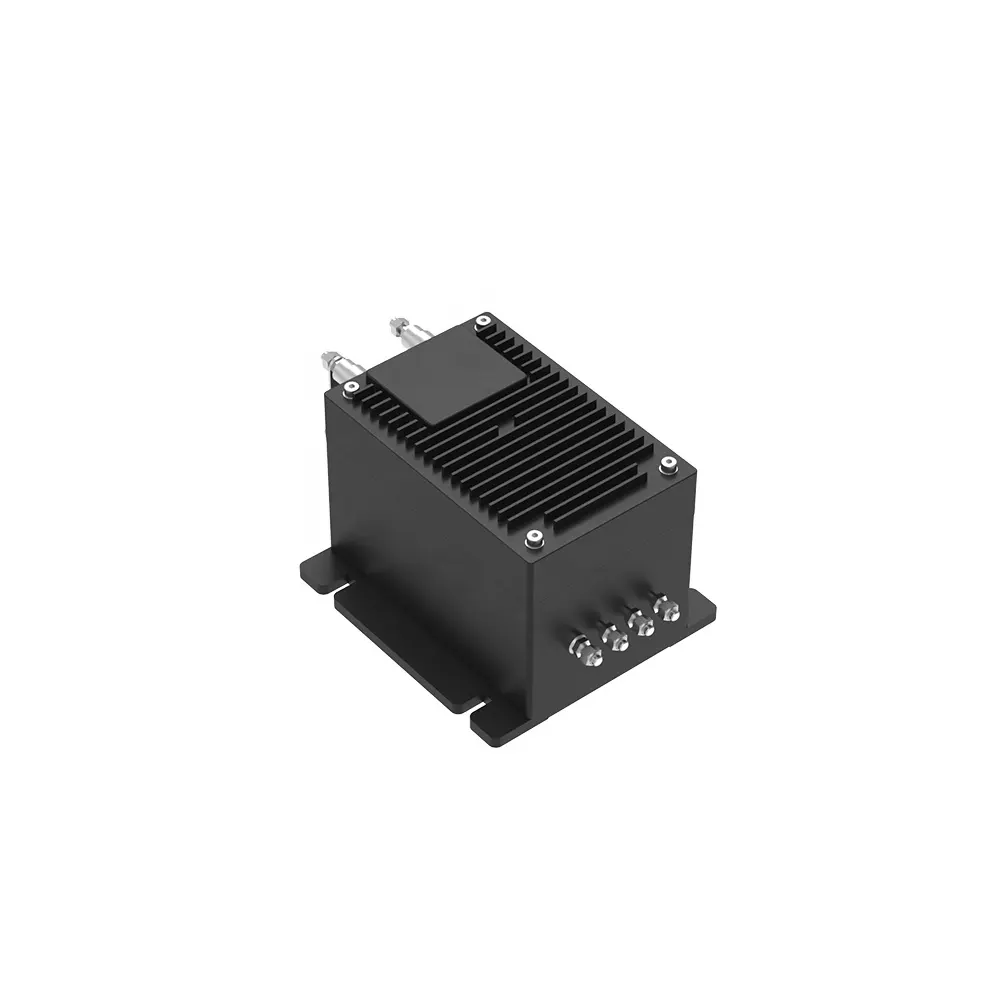

 VN3A 6400 M00 电压传感器VN3A 6400 M00 系列电压传感器，基于霍尔效应原理实现对原边电流的非接触式测量。额定原边电流 6400A，产品关键性能指标可对标国际主流品牌同类产品，广泛应用于不间断电源、混合动力汽车、SMPS（开关电源）、直流电机驱动的静止式变流器、交流变频调速（伺服电机）、逆变器、单相或三项逆变器、牵引变流器、辅助变流器、电... 产品详情 |
||||||||||
