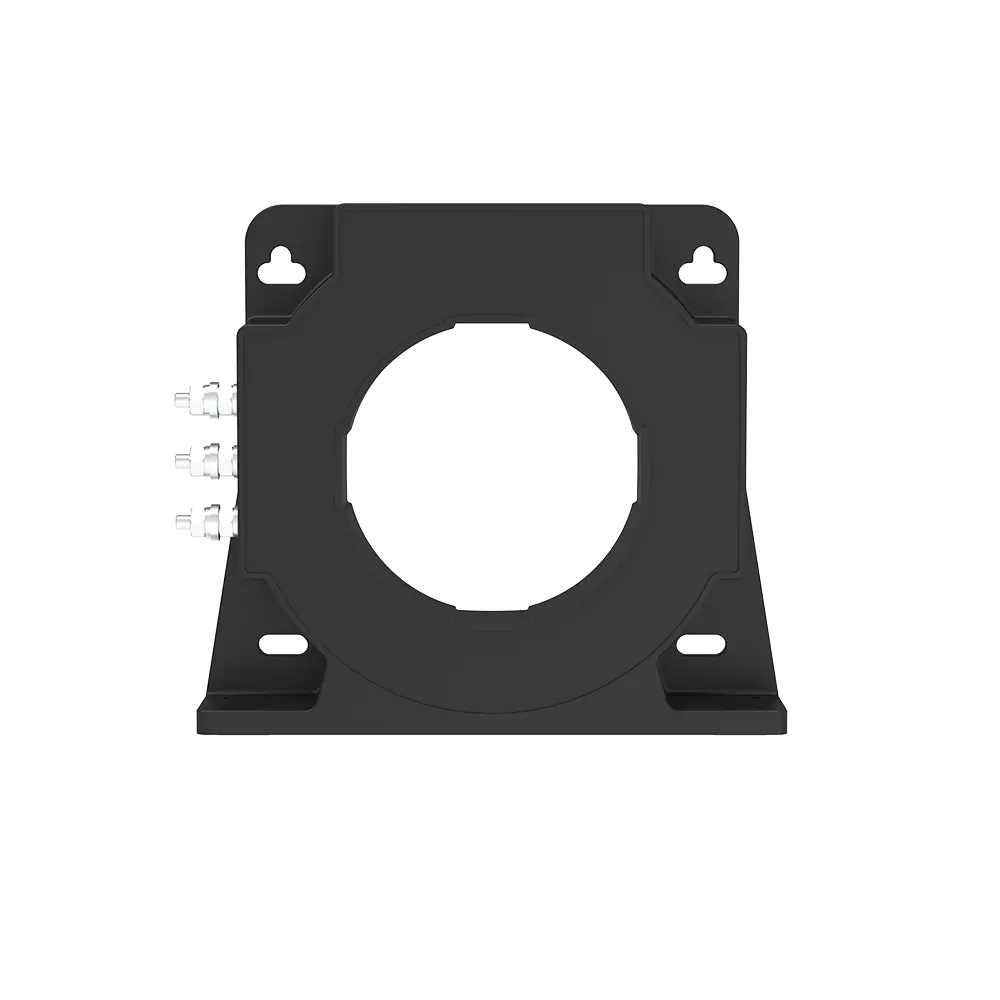

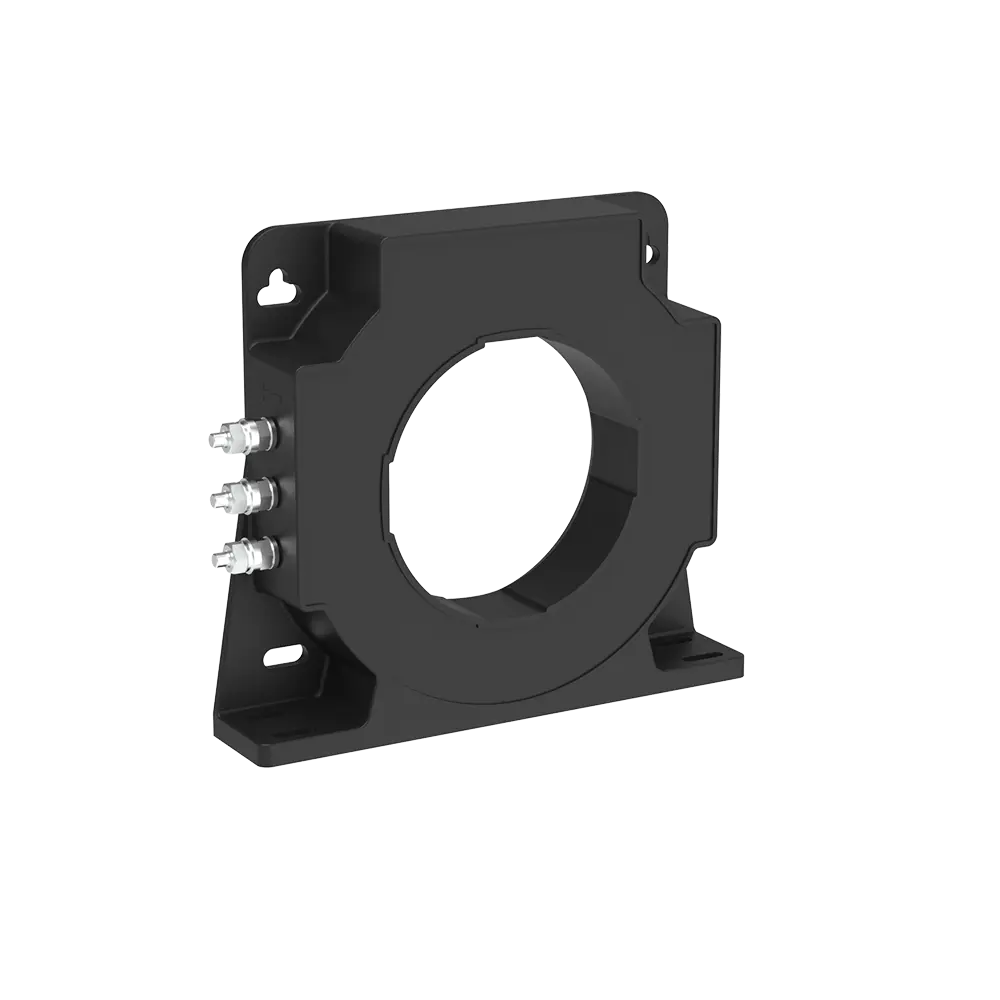

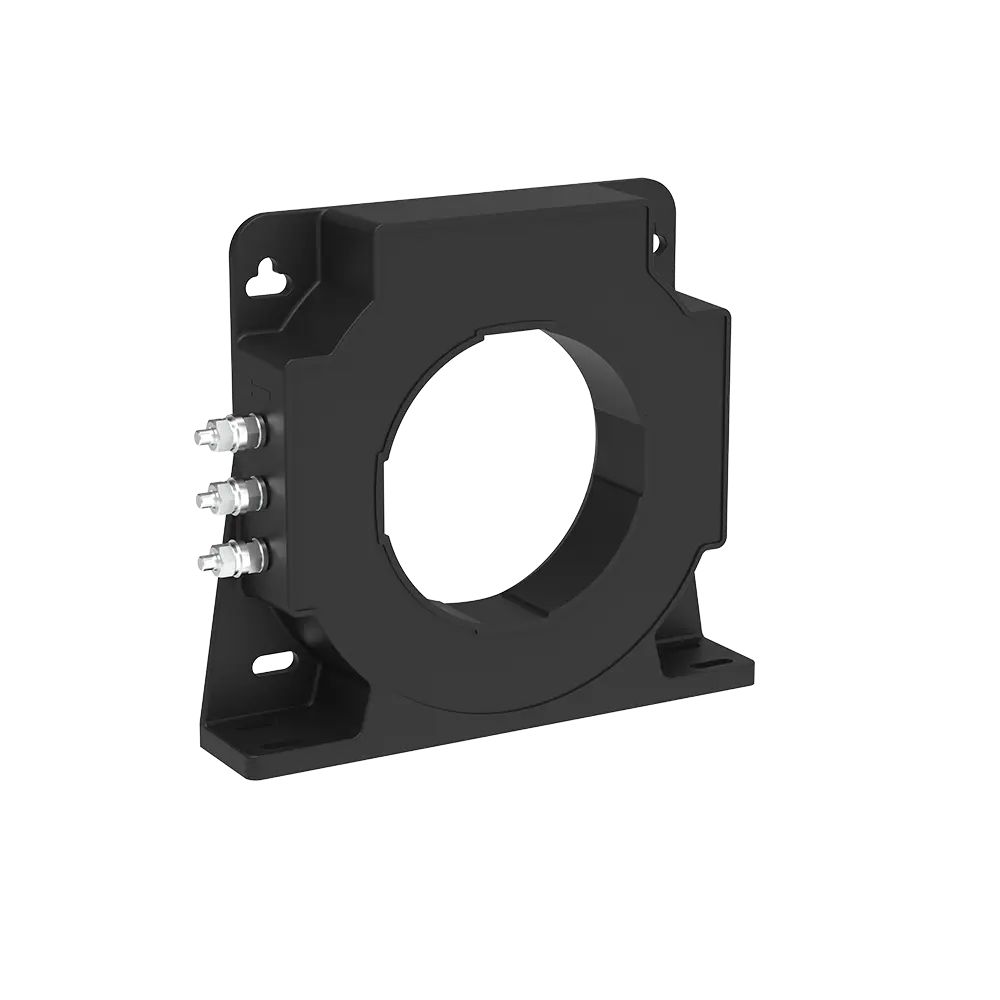

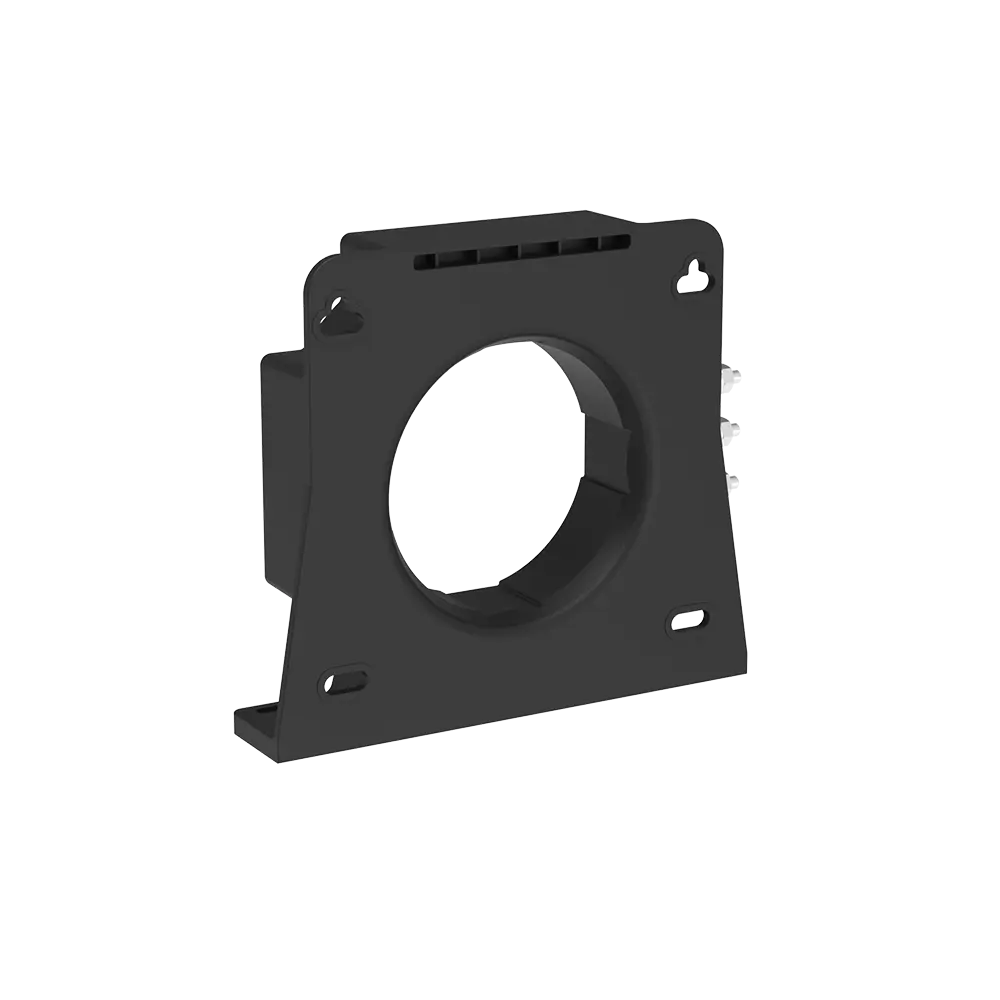

CR8A M05高精度闭环霍尔电流传感器
CR8A M05
- CR8A M05系列电流传感器，目前包含型号CR8A 500 M05、CR8A 1000 M05、CR8A 2000 M05、CR8A 3000 M05、CR8A 4000 M05、CR8A 5000 M05，本传感器的原边与副边之间是绝缘的，用于测量直流、交流和脉冲电流...
具有特性
- 精度高
- 良好的线性度
- 高带宽
- 无插入损耗
- 抗干扰能力强
- 执行标准:
◼ IEC 60664-1:2020
◼ IEC 61800-5-1:2022
◼ IEC 62109-1:2010
可在以下工业应用领域运用：
- 交流变速驱动器
- 直流电机驱动静态转换器
- 通讯电源
- 不间断(UPS)
- 光伏及风力发电
- 开关电源 (SMPS)
- 电焊机
- 智能电网
- 变频传动
- 新能源电动汽车
- 工控自动化
型号规格参数
| 型号 |
原边额定电流有效值(A) |
测量范围(A) |
供电电压(V) |
副边输出 |
精度(%) |
输出带宽 |
工作温度(°C) |
铜排(mm) |
电路板 |
其它 |
| CR8A 500 M05 |
±500 |
±750 |
±15...24 |
±100 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
| CR8A 1000 M05 |
±1000 |
±1500 |
±15...24 |
±200 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
| CR8A 2000 M05 |
±2000 |
±3000 |
±15...24 |
±400 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
| CR8A 3000 M05 |
±3000 |
±4500 |
±24 |
±600 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
| CR8A 4000 M05 |
±4000 |
±5500 |
±24 |
±800 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
| CR8A 5000 M05 |
±5000 |
±5500 |
±24 |
±1000 mA |
±0.3 |
100 kHz |
-45~85 |
Ø120 |
|
— |
