无论是物流园区的电动货车、企业通勤车，还是光储充一体化的分布式能源系统，充电快慢影响着电动汽车用户使用效率和体验，高功率直流快充逐渐成为标配。随之而来的，是对电流监测精度、响应速度和系统安全性的更高要求。

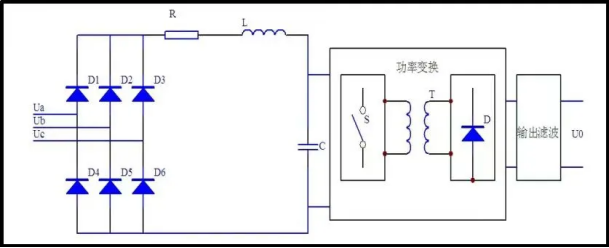

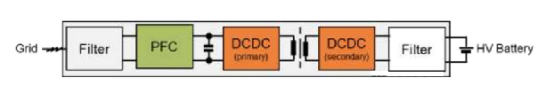

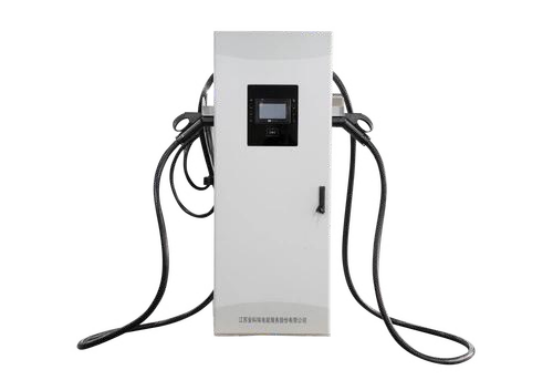

充电桩分为交流充电桩和直流充电桩，前者又叫“慢充”，后者又叫“快充”。直流充电桩的技术原理：直接连接380V交流电网，通过整流模块输出可调直流电至电动汽车动力电池，省去了车载充电机的转换环节（见下图）。

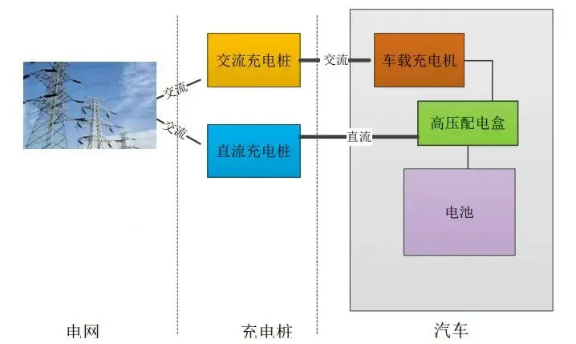

电动汽车充电结构图

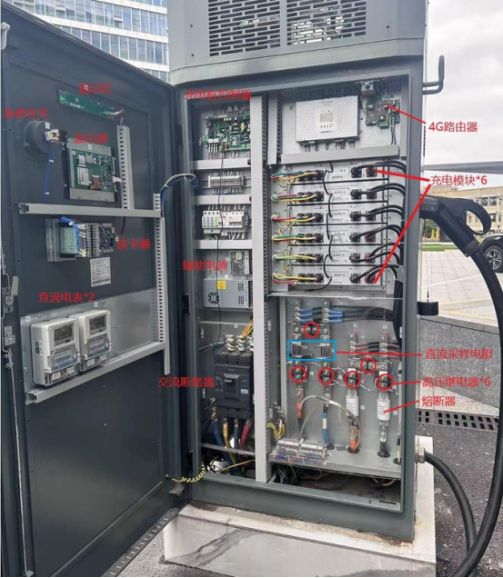

直流充电桩是一套复杂的系统，主要由以下部分组成：
1.控制单元(Control Unit)
作为直流充电桩的核心部件，负责协调和管理充电过程。
功能包括:通信协议处理(如GB/T 27930)、充电参数设置、状态监控。
2.充电模块(Power Module)
将交流电转换为稳定的直流电输出。
通常采用模块化设计，每个模块提供一定功率，多个模块并联可实现更大功率输出。
3.通信接囗(Communication lnterface)
实现与车辆、电网以及后台管理系统的通信,
支持的协议包括GB/T 27930、OCPP等章

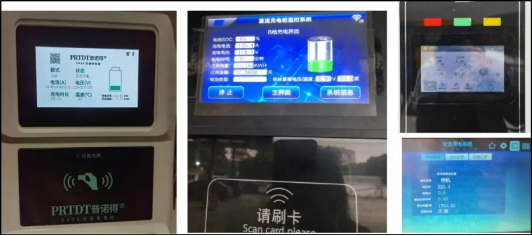

4.人机交互界面(HMI)
包括显示屏、按键或触控面板，用于用户操作与信息显示。
部分设备支持移动端APP交互。
5.安全保护装置
包括过流保护、短路保护、绝缘监测等，确保充电过程安全，

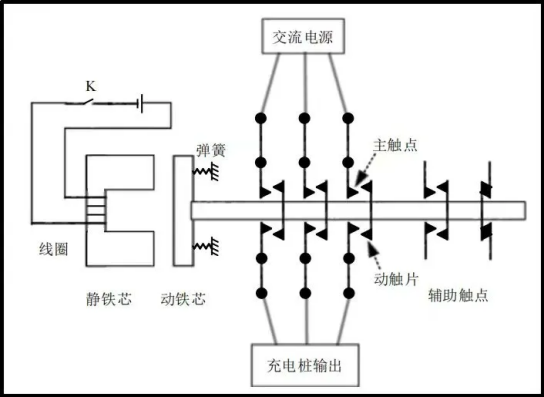

交流接触器电路原理图
6.外壳与连接器
外壳需满足防水防尘要求(通常IP54或以上)
连接器需符合标准规范，如GB/T充电接口。
一个带宽不足、响应慢或漂移大的电流传感器，会直接导致功率控制滞后、异常检测失败，甚至误触发故障保护。而且一般直流充电桩由于空间有限，需要结构紧凑的霍尔电流传感器。
目前芯森电子AN3V系列霍尔开环电流传感器可以满足要求，推荐型号如下：
1、整流单元（AC/DC模块）

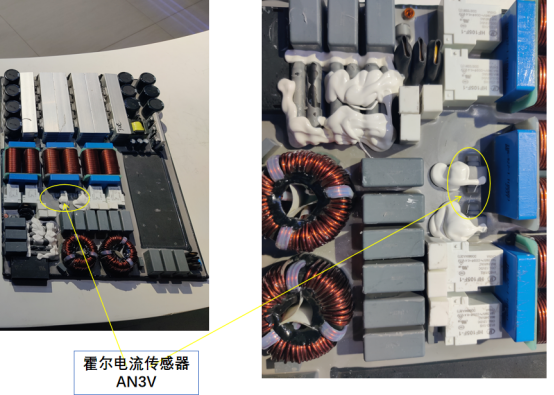

整流单元的功能是将来自电网的交流电转换为直流电。AN3V可应用在整流模块外侧电流采样板中的输出端采样，其作用主要是负责实时监测模块电路输出是否异常，以及模块并联时的均流控制、保护调度，推荐型号AN3V 100 PB35或者AN3V 150 PB35。
2、DC/DC转换模块（充电模块）
在DC/DC转换模块中，母线电压被转换为车辆端所需的充电电压/电流（如200~750V）。在模块电流控制板/逆变控制器接口的输出侧可以部署AN3V电流传感器，实时反馈输出电流给主控板，并配合PWM调制控制输出功率。推荐型号：AN3V 150 PB35和AN3V 200 PB35。
3、主控制器（MCU控制主板）
主控制器在电动汽车充电桩中扮演着核心角色，它负责整个充电过程的协调、管理和监控，比如协调整站功率调度、安全策略管理。可通过模拟采样接口（ADC）输入连接AN3V构成隔离采样链路，汇总各电源模块/输出支路电流值和控制风扇、接触器等设备联动。
4、充电枪控制板（枪口单元）

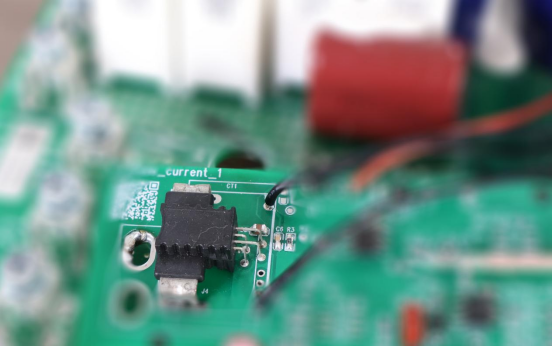

该控制板主要作用是检测车侧充电状态、控制枪头继电器。可在枪控板/接口板外侧焊接安装AN3V 80/120 PB35，判断车是否充电完成、是否过流，以及部分支持V2G时检测回馈电流。
5、主接触器&直流继电器组件
它们主要用于控制电流的通断，确保充电过程的安全与高效。可以在高压直流配电单元中的接触器出口端串联监测点安装AN3V 100 PB35，判断闭合时是否带载，以及检测是否出现粘连、电弧拉弧故障，保护电路安全。

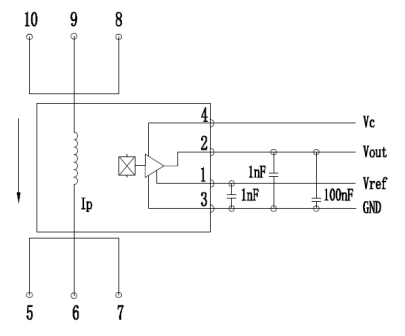

AN3V应用电路
AN3V简介
AN3V系列新品，是芯森电子全面升级的系列开环霍尔电流传感器产品，旨在满足电源、光伏、储能等领域对电流测量的高可靠性、高一致性需求。该系列新品不仅继承了前代产品的优点，还在材料、结构、设计等多方面进行了升级与优化，同时兼具高性价比，是国产替代的理想选择。
AN3V系列新品主要包括AN3V PB35/PB55等多个型号，覆盖从80A到200A的额定测量范围。不仅保证了测量精度，还大幅提升了动态测量范围，可靠性提升，线性度优异。
产品特性：
l 基于霍尔原理的开环电流传感器
l 原边和副边之间绝缘
l 原材料符合UL 94-V0
l 没有插入损耗
l 供电电压：+3.3V
l 高度h=8.7mm
l 执行标准:
n EC 60664-1:2020
n IEC 61800-5-1:2022
n IEC 62109-1:2010
参数特点：
l 电压输出
l 供电：+5V/3.3V
l 额定量程：±80~200A
l 测量范围：±80~375A
l 工作范围：-40~105°C
l 典型精度：1%
l 响应时间：2.5μs
l 绝缘耐压：3kV
l 带宽：250kHz
l 线性度：0.5%
