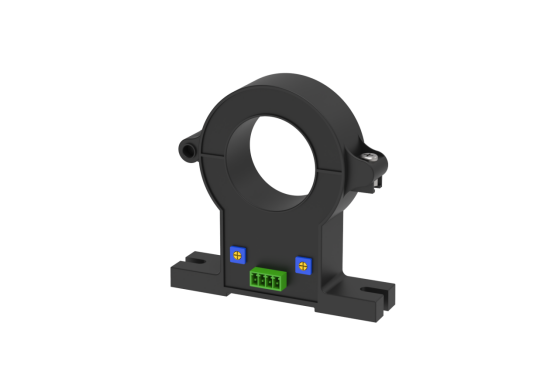

芯森电子HK1V H00电流传感器：为UPS系统提供高精度电流检测与安全保障

来源: | 作者:芯森电子 | 发布时间: 2025-08-25 | 445 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

UPS（不间断电源）作为现代电力保障设备，广泛应用于对电力稳定性要求很高的数据中心、医疗、工业等行业。在UPS系统中，电流检测是通过对输入/输出电流的实时监测与分析，贯穿UPS从运行到故障响应的全生命周期，本文介绍电流检测如何为UPS提供可靠的安全保障。

一、UPS是什么？

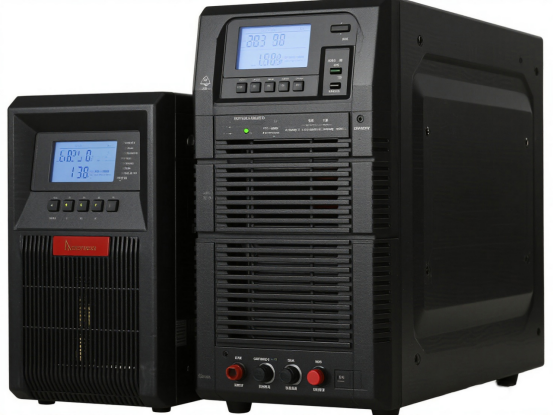

UPS（Uninterruptible Power Supply），即不间断电源，是一种含有储能装置（通常是蓄电池），以逆变器为主要组成部分的恒压恒频电源设备。

它的核心作用可以概括为两点：

1. 应急使用：在市电突然中断时，能立即为其负载设备（如电脑、服务器、网络设备等）提供纯净、不间断的电能，防止数据丢失和设备损坏。

2. 日常保护：在市电正常时，能过滤市电中的电涌、高压尖脉冲、电压暂降、噪声频率干扰等“电源污染”，改善电源质量，为负载设备提供高质量的电力。

二、UPS主要种类及其工作原理

根据工作方式和性能的不同，UPS主要分为三类：

类型	工作原理	优点	缺点	适用场景
1. 后备式 (Standby / Offline)	- 市电正常时：将市电直接输送给设备，同时给电池充电。 - 市电异常时：迅速切换至电池供电，通过逆变器将直流电转为交流电输出。	结构简单、成本低、体积小、效率高、噪音小。	切换时间有毫秒级延迟（2-10ms），输出波形多为方波或阶梯波，对负载保护一般。	个人电脑、办公电脑、外围设备、非关键性的家用或商用电器的基本保护。
2. 在线互动式 (Line-Interactive)	- 市电正常时：市电输入经过一个稳压装置（AVR）处理后输出，同时给电池充电。可自动调节电压过高或过低。 - 市电异常时：切换至电池逆变供电。	具有稳压功能，对电网适应性强，切换时间短（<4ms），效率较高，成本适中。	输出波形在电池模式下可能不是完美正弦波（取决于型号）。	小型网络设备、家庭服务器、中小企业服务器、游戏主机等，是性价比很高的选择。
3. 在线式 (Online / Double Conversion)	- 市电正常时：市电输入先被整流器转换成直流电，一部分给电池充电，另一部分由逆变器再转换成纯净的交流电输出。 - 市电异常时：完全由电池提供直流电给逆变器，输出零中断。	提供最高级别的保护：输出零切换时间、输出纯净正弦波、完全隔离市电干扰。	结构复杂、成本高、体积大、发热量大、效率相对较低（因为有持续的双转换损耗）。	对电力质量要求极高的关键设备：数据中心核心服务器、大型机房、医疗设备、精密仪器、金融交易系统等。

简单比喻：

l 后备式：像是一个“备用轮胎”，平时不用，紧急时顶上。

l 在线互动式：像是一个“带稳压器的备用轮胎”，平时还能调压，紧急时顶上。

l 在线式：像是一个“一直在工作的发电机”，无论有无市电，设备用的电都是它重新发出来的，品质最高。

三、UPS电流检测技术对比

检测方法	适用UPS类型	精度	响应时间	典型场景
分流电阻	后备式、工频机	±2%	毫秒级	低成本、小电流监测 2
霍尔传感器	在线互动式、在线式	±0.5~±1%	微秒级	高频开关电源、精密负载 6
电流互感器（CT）	工频机、电网级UPS	±1%	亚毫秒级	交流系统隔离测量 2
集成电流检测芯片	中小型在线式UPS	±1%	1ms	便携设备、智能监控 2
