在追求“双碳”目标的当下，风能作为清洁能源的主力军之一，其稳定高效运行直接关系到能源供应和电网的安全。在这庞然大物内部，精准的“感知神经”系统正默默守护着每一次电流的平稳传输。今天，我们来聊聊这感知神经系统——高精度电流传感。
风机运行的电流监测挑战
自然界的风，正所谓风云变幻，高深莫测，风机时刻面临着风速不定频繁启停，启动时风机受到大电流冲击，可能触发过流保护机制。；另外，也受到雷雨天气等外界干扰，瞬态高压也可能损坏设备。另外，风机内部，过流、短路、绝缘老化等问题。因此，风机需要实时精确测量直流/交流/脉冲电流，这就要求检测器件具备高绝缘、低温漂、快速响应等特性。
常见风机电流检测方案对比
方案 | 适用场景 | 优点 | 缺点 |
霍尔闭环传感器 | 1.5MW及以上风机变流器 | 高精度（±0.3%）、快速响应（0.5μs）、绝缘可靠 | 成本较高，需±12~15V供电 |
霍尔开环传感器 | 中小功率风机（<1MW） | 成本低，安装简便 | 精度低（±1%）、温漂大 |
分流器 | 低压直流侧（如偏航系统） | 成本低，响应快 | 无绝缘，功耗大，需断路维护 |
罗哥夫斯基线圈 | 高压交流侧（如集电线路） | 无饱和，适合大电流 | 需积分电路，低频性能差 |
磁通门传感器 | 高精度直流测量（如储能） | 超高精度（±0.1%）、宽带宽 | 成本高，体积大 |
场景分析和选型建议：
l 1.5MW风机变流器：通常采用霍尔闭环传感器（如芯森CS3A 100 P00），测量±100A直流电流，配合PLC实现过流保护。
l 3MW海上风机：需耐盐雾、高绝缘，可选增强型霍尔传感器或光纤电流传感器。
l 低压控制回路：可使用分流器，但需加装绝缘隔离措施。
l 1.5MW风机：变流器额定电流约500A，可选多个CS3A 100 P00并联或单个大电流传感器（如CS3A 200 P00）。5MW风机：需≥±300A量程，推荐CS3A 125 P00或定制化方案。
l 海上风机：选择UL94-V0外壳、耐盐雾设计的传感器。高原风机：确保工作温度覆盖-40°C（如CS3A系列）。
l 空间受限时，优先选择紧凑型闭环传感器（如CS3A，尺寸25.4×36.5mm）。
霍尔效应闭环电流传感器简述
工作原理：
原边电流Ip产生的磁场和输出电流I,在补偿线圈上产生的磁场大小相等，方向相反。霍尔感应器件和处理电路与补偿线圈一起输出电流Ip，该输出电流I精确反映被测电流的大小和方向。由于磁芯工作在零磁通状态，磁芯的非线性和剩磁对传感器的精度没有影响，所以霍尔闭环传感器的精度高，非线性失真小。
技术特点：
l 频带宽
l 测量精度高
l 响应快
l 低温漂
l 非常好的非线性失真
l 无插入损耗
1. 过流保护
传感器实时监测变流器电流，当电流超过预设值（如1.2倍额定电流）时，触发保护机制，切断故障回路。
2. 绝缘监测
l 通过爬电距离和绝缘耐压设计，预防漏电风险。
l 定期进行绝缘耐压测试，确保传感器性能稳定。
3. 动态响应
高带宽（150kHz）应对风速变化引发的di/dt冲击，避免误触发。

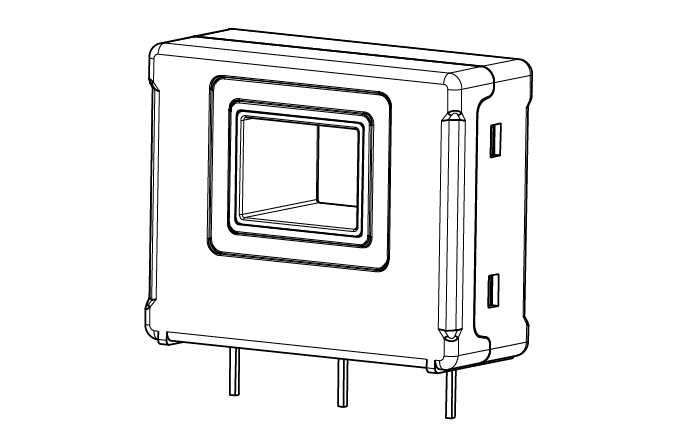

CS3A简介
CS3A P00系列是芯森电子自主研发的基于霍尔原理的闭环（补偿）电流传感器，额定量程从50A至125A，可用于测量直流、交流和脉冲电流等。
特性
l 基于霍尔原理的闭环（补偿）电流传感器
l 原边和副边之间绝缘
l 原材料符合UL 94-V0
l 优异的线性度
l 出色的精度
l 低温漂
l 没有插入损耗
l 执行标准:
nIEC 60664-1:2020
nIEC 61800-5-1:2022
nIEC 62109-1:2010
应用领域
l 交流变频调速，伺服电机
l 不间断电源 (UPS)
l 直流电机驱动的静止式变流器
l 开关电源 (SMPS)
l 电焊机电源
l 电池管理
l 风能变频器
l 测试和测量设备
参数特点
l 电流输出
l 供电电压：±12V~±15V
l 额定量程：±50~125A
l 测量范围：±90~200A
l 工作范围：-40~85°C
l 典型精度：±0.3%
l 响应时间：0.5μs
l 绝缘耐压：3kV
l 瞬态耐压：7kV
l 电气间隙/爬电距离：6.7mm
l 频带宽度：150kHz
l 线性度：0.2%
选型案例
1.5MW风机变流器：
选型：3个CS3A 100 P00并联，总量程±450A（留余量）。
安装：副边输出接PLC模拟输入，通过Modbus上传SCADA系统。
校准：每年使用Fluke 773校验精度，确保误差≤0.5%。
3MW海上风机：
选型：CS3A 125 P00或定制化高绝缘型号。
注意事项：加装散热片，确保母排温度≤100°C。
选择合适的传感器，不仅能提升检测精度，还能延长设备寿命、降低运维成本。

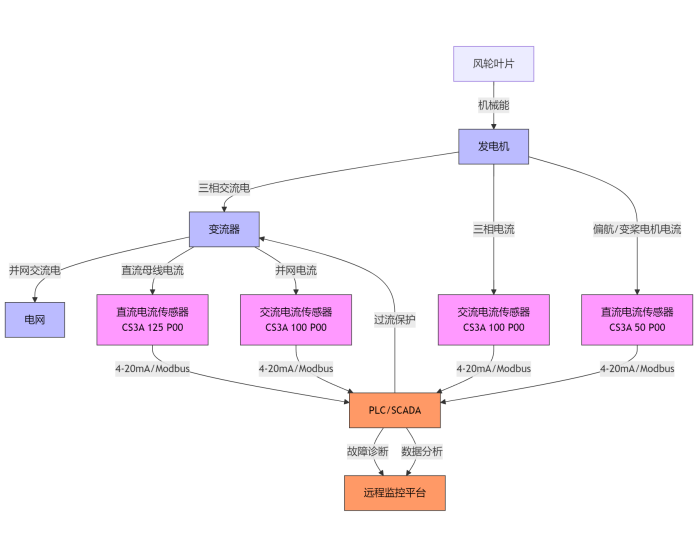

CS3A在风机中应用框架图
结语：
当前，我们正迈向智能风电时代，每一项基础技术的精进，尤其是电流传感器作为风机“感知神经”，更应该夯实感知根基，方能驭风而行，贡献更多绿色电力。
