不知道大家有没有想过或遇到过这样的问题：为什么同样的光照条件，不同逆变器的发电效率会有差异？答案在MPPT，即最大功率点跟踪效率，而精准的电流检测是MPPT算法优化的基础，如何通过高精度电流检测技术提升MPPT效率，进而提高光伏系统的发电量和运营收益？下面我们来一起讨论这个话题。

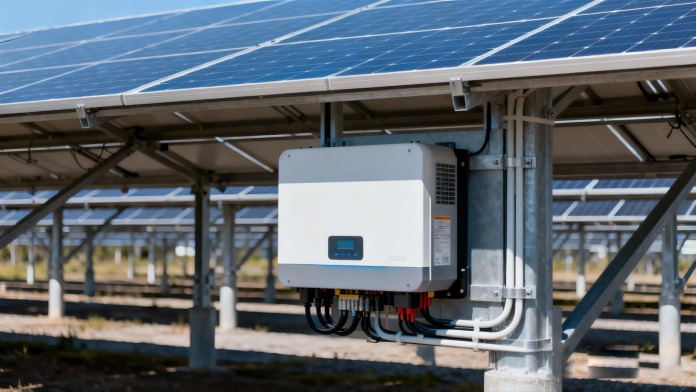

光伏逆变器是光伏发电系统的核心设备，负责将光伏组件产生的直流电转换为交流电，并实现并网或离网供电。光伏逆变器中的MPPT（Maximum Power Point Tracking）技术是提升光伏系统发电的核心机制，通过动态调整光伏组件的工作电压和电流，使其始终运行在IV曲线的最大功率点。MPPT算法的核心是实时计算光伏组件的输出功率（P= V×I），并通过不断微调工作点来寻找最大功率点，让光伏板始终工作在最大功率输出点上。所以光伏逆变器就两大核心任务：直流转交流和最大化发电量。
光伏发电过程中，光照、温度、云层遮挡等因素会导致光伏板的输出电流和电压非线性的，时刻发生变化，因此光伏逆变器MPPT需要借助电流传感器和电压传感器提供实时电流、电压数据计算功率，为MPPT算法寻找最大功率点。据相关实例显示，在相同光照条件下，有MPPT的逆变器比无MPPT的逆变器提高10%-20%的发电效率。

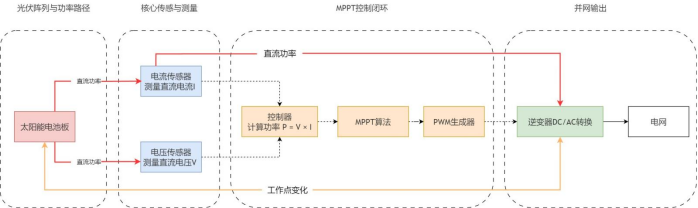

下图为传感器在MPPT系统中的应用:
高精度
对于MPPT算法来说，电流的微小测量误差会直接导致功率计算的巨大偏差。一个精确的电流值是算法做出正确决策的基础。因此MPPT需要高精度电流传感器提供精准的电流数据。
快速响应
MPPT算法（如扰动观察法、电导增量法）需以毫秒级采样周期调整工作点，电流传感器的带宽需匹配采样频率（通常>1kHz），避免相位延迟导致跟踪误差。传感器信号处理延迟（如滤波、ADC转换）会降低系统响应速度，影响动态环境下的跟踪效率。
低功耗与高可靠性
传感器本身功耗过高会降低系统净发电量，尤其在小型离网系统中更为关键。户外环境下，传感器需抗老化、抗电磁干扰（EMI），保证长期运行无漂移。
绝缘与安全性
l 高压隔离：光伏系统电压可达数百伏，电流传感器需提供高压隔离（如霍尔效应传感器），确保系统安全。
l 抗干扰能力：逆变器开关频率（通常10kHz~100kHz）产生的电磁干扰会影响电流测量，传感器需具备良好的共模抑制比（CMRR）。
集成与兼容性
l 小型化：现代MPPT多集成于逆变器内部，传感器需体积小、易于PCB集成。
l 数字化接口：支持SPI/I2C等数字输出，简化与MCU/DSP的通信，提高系统集成度。
常见技术方案对比
方案 | 优点 | 缺点 |
分流电阻 | 低成本、高带宽 | 功耗大、无隔离、精度受温度影响 |
霍尔效应传感器 | 非接触式、隔离、宽动态范围 | 成本高、需校准、温度漂移 |
磁通门传感器 | 超高精度（ppm级）、低漂移 | 复杂电路、成本高 |
罗柯夫斯基线圈 | 宽带宽、隔离 | 精度受布线影响、需补偿 |
MPPT效率优化要求电流检测精度至少±1%以内，闭环霍尔和磁通门/Fluxgate传感器最佳，磁通门/Fluxgate传感器体积都比较大，成本也较高，这里推荐芯森CR1V系列霍尔闭环电流传感器。

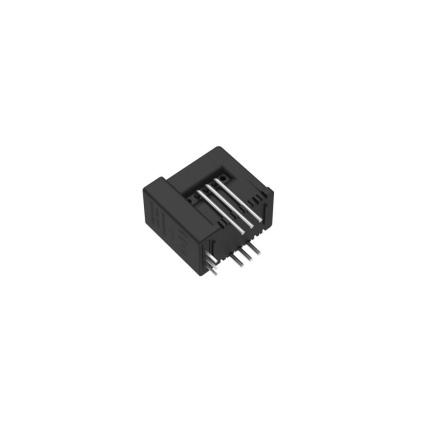

CR1V系列是芯森电子自主研发的一款基于霍尔原理的闭环（补偿）电流传感器，量程从6-25A，其闭环霍尔原理、高精度、快速响应、高隔离和宽工作温度范围等特性，完全满足了MPPT系统对电流检测环节的所有关键要求。
主要通过以下特性提升MPPT效率：

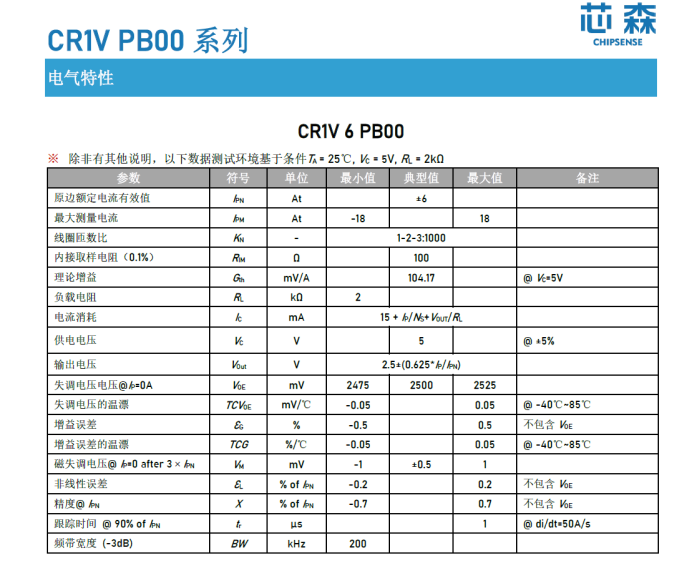

l 高精度电流反馈：精度可达±0.7%，非线性误差低至±0.2%，能准确测量光伏阵列的输出电流。MPPT算法（如扰动观察法、电导增量法）依赖精确的电流数据来识别P-V曲线上的最大功率点（MPP），减少因测量误差导致的功率损失。
l 避免误跟踪：低温漂（±0.05%/°C）和低失调电压（±0.5mV@25°C）确保在户外温度变化下，传感器输出稳定，避免MPPT算法误判功率点。快速响应：带宽200kHz足以支持MPPT算法的高频采样（如扰动观察法需毫秒级响应）；跟踪时间：在di/dt=50A/s条件下，响应时间≤1μs（达到90%额定电流），确保动态光照变化下的实时调整。
l 实时调整： 闭环霍尔传感器的带宽高达200kHz，响应时间≤1μs，能实时捕捉光伏阵列因云层遮挡、日照角度变化等引起的电流波动。MPPT系统可及时调整工作点，最大化能量采集。
l 减少动态损失： 快速响应避免了因光照突变导致的MPP偏离，提高动态环境下的跟踪效率（尤其是在阴天或多云环境）。
l 灵活测量范围： 通过调整原边匝数（如1/2/3匝），闭环霍尔传感器可覆盖从微安到数十安的电流范围（例如CR1V 6 PB00支持±6A至±18A），适用于不同规模的光伏阵列，确保MPPT在低光照（如清晨）和高光照（如中午）下均能精确工作。
l 无插入损耗： 非接触式测量避免了分流电阻带来的功耗损失，提升系统净效率。
l 抗干扰能力： 闭环设计抑制外部电磁干扰（EMI），确保在逆变器高频开关环境下，电流信号不失真，MPPT算法不受干扰。
l 长期稳定性： 低老化、低漂移特性（如增益误差温漂仅±0.05%/°C）保证传感器在长期运行中性能不衰减，MPPT效率持续优化。
高压隔离： 闭环霍尔传感器提供高达2.5kV的隔离耐压，满足光伏系统的高压安全要求（如IEC 61800-5-1标准），无需额外隔离电路，简化MPPT硬件设计，降低系统复杂度。
l 家用/小型光伏系统（<5kW）：CR1V 6 PB00适用于家用/小型商用MPPT，精确测量低电流。原边匝数：1匝：适用于高电流（如并网逆变器直流侧）。2–3匝：适用于低电流（如微型离网系统）。MPPT算法优化：扰动观察法（P&O）：采样频率：1–5kHz（利用传感器200kHz带宽）。扰动步长：0.1–0.3V（根据阵列电压范围调整），避免过大步长导致MPP振荡。优化点：结合传感器的低温漂特性，减少温度补偿算法复杂度。电导增量法（InC）：适用于光照变化频繁的环境，利用传感器的快速响应（1μs）实时调整电导比。
l 商用/中型光伏系统（5kW–50kW）：CR1V 15 PB00适合三相逆变器或并联阵列。原边匝数：1匝：适用于高功率密度系统。2匝：适用于电流在±7.5A范围的场景。MPPT算法优化：混合算法（P&O + InC）：静态光照下使用P&O，动态光照下切换至InC，利用传感器的宽带宽（200kHz）快速切换。采样频率：5–10kHz，匹配传感器响应速度。模糊逻辑MPPT：结合传感器的高精度数据，构建光照–电流–功率的模糊规则库，提高复杂环境下的跟踪效率。
l 工业级/大型光伏电站（>50kW）：CR1V 25 PB00适合集中式逆变器或大型并网系统。原边匝数：1匝（高电流）或3匝（低电流精密测量）。输出稳定性：低至±0.7%精度，确保大功率下的MPPT准确性。MPPT算法优化：基于模型的MPPT：利用传感器的高精度数据，实时更新光伏阵列的I-V曲线模型，预测MPP位置。算法：如极值寻优（ES）或神经网络MPPT，结合历史数据优化。分布式MPPT：每个子阵列配备独立的CR1V传感器，实现局部MPPT，提高整体效率（尤其适用于阴影遮挡场景）。
效率提升预期
系统规模 | 优化前MPPT效率 | 优化后MPPT效率 | 预期提升 |
家用（<5kW） | 93%–95% | 96%–98% | 2%–4% |
商用（5kW–50kW） | 90%–94% | 94%–97% | 3%–5% |
工业（>50kW） | 88%–92% | 93%–96% | 4%–6% |
闭环霍尔传感器并非直接“产生”能量来提升MPPT效率，而是通过提供高质量、高保真、高可靠的电流测量信号，为MPPT算法构建了一个坚实可靠的电流数据。这使得MPPT算法能够：
1. 看得准（高精度） -> 找对点
2. 跟得快（快响应） -> 跟上点
3. 不跑偏（高稳定） -> 盯住点
这三者结合，共同确保了光伏逆变器能够持续、快速、精确地从太阳能电池板中提取绝对最大值的电能。换句话说，投资一个高性能的闭环霍尔传感器，是提升整个光伏系统综合效率（尤其是低光照、变化光照条件下）最具性价比的技术手段之一。
