在现代工业、新能源、AIDC电源系统、轨道交通等场景中，电流的精确测量对系统安全、能效管理和设备保护至关重要。尤其是在大功率应用中，如何实现对数百至数千安培级别电流的稳定、隔离测量，一直是技术领域的关注点。

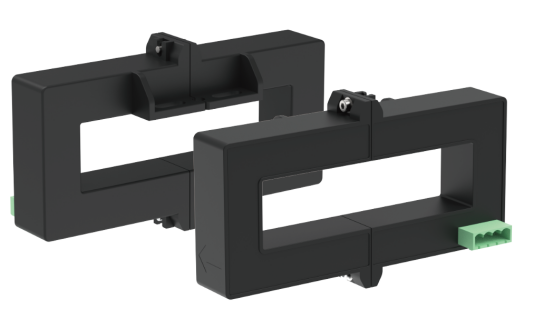

传统接触式电流传感器（如分流器）存在绝缘难、响应慢、安装复杂等问题，霍尔电流传感器作为非接触式测量方案之一，近年来在性能与适用性上不断进步。闭环霍尔传感器虽性能优异，但成本高、体积大，难以满足所有应用场景。近期，芯森电子推出的HK4V H00系列开环霍尔电流传感器，以其高绝缘、快速响应、宽测量范围等特性，为工业大电流监测提供了新的解决方案。
开环霍尔传感器基于霍尔效应，通过测量导体周围磁场的变化来间接计算电流大小。与闭环霍尔传感器相比，其结构简单、成本较低，但精度和线性度易受温度和外部磁场影响。HK4V H00系列通过以下技术手段优化了性能：
· 低零点温漂：控制在±0.5mV/℃以内，减少环境温度对测量结果的影响；
· 宽频带响应：支持DC~40kHz，适用于高频脉冲电流监测；
· 高绝缘耐压：交流隔离耐压达3.6kV，瞬态耐压6.6kV，满足工业严格安全标准。

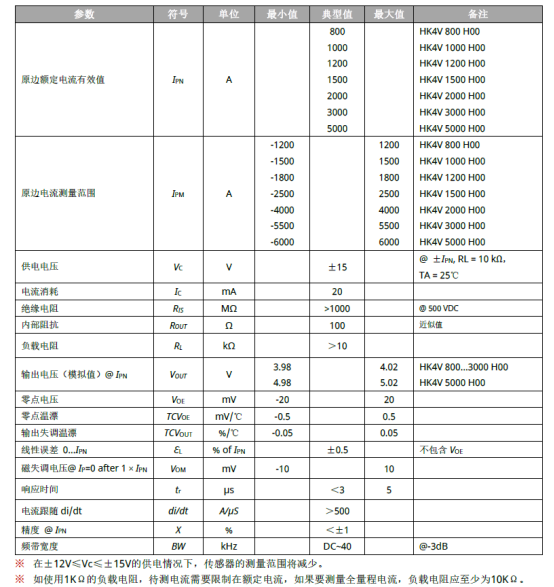

下表对比了HK4V H00系列与市面常见开环霍尔传感器的关键参数：
HK4V H00系列与市面开环霍尔传感器参数对比
参数项 | HK4V H00系列 | 市面主流产品 |
测量范围 | 800A–5000A | 通常≤3000A |
响应时间 | <3μs | 5–10μs |
线性误差 | ≤±0.5% | ≤±1% |
绝缘耐压 | 3.6kV/6.6kV | 2–3kV |
工作温度 | -40°C至85°C | -20°C至70°C |
核心优势：
l 精准测量：采用稳定的霍尔效应原理与精密电路设计，确保测量数据的高精度。
l 安全可靠：原边与副边之间高度绝缘，符合国际安全标准，保障操作人员与设备安全。
l 环境适应性强：宽操作温度范围与存储温度范围，确保产品在各种恶劣环境下的稳定运行。
l 易于集成：开口式的安装孔与连接器设计，简化安装流程，提高工作效率。
技术亮点：
l 开环霍尔技术：基于霍尔效应原理，实现电流的非接触式测量。
l 宽频带响应：频带宽度达DC~40kHz，满足高频电流测量需求。
l 高绝缘耐压：交流隔离耐压测试有效值高达3.6kV，保障使用安全。
l 低零点温漂：零点温漂控制在±0.5mV/℃以内，确保测量稳定性。
l 快速响应：响应时间短至＜3μs（典型值），捕捉电流变化瞬时值。
l 宽测量范围：覆盖800A至5000A原边额定电流，满足不同场景需求。
l 线性度稳定：线性误差≤±0.5%，确保数据准确可靠。
· 问题：
o 光伏逆变器的交流侧和储能系统的直流母线需要实时监测大电流，以评估系统效率、故障诊断和安全保护；
o 传统分流器或闭环霍尔传感器在高电压、大电流场景下成本高或安装复杂（需要断电和拆线）。
· 解决方案：
o 交流侧电流监测：HK4V H00系列可用于逆变器输出端的交流电流监测，支持DC~40kHz的宽频带，适用于高频PWM波形；
o 直流母线监测：在储能系统中，用于监测电池组的充放电电流，其高绝缘（3.6kV）和快速响应（<3μs）确保数据准确性；
o 系统集成：开口式设计便于安装在母排或电缆上，无需断开回路，降低施工风险。
注意：
· MPPT控制器通常使用高精度小电流传感器（如闭环霍尔或分流器），而HK4V H00系列更适合大电流场景（如逆变器输出、储能母线等）。

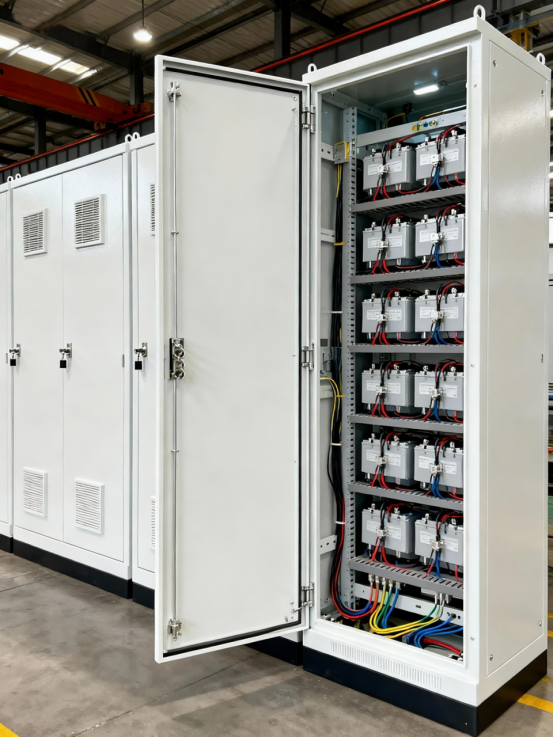

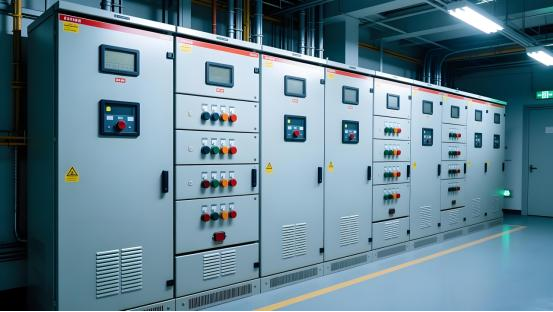

· 问题：母排电流实时监测需求高，传统分流器安装复杂、安全风险大。
· 解决方案：开口式设计，无需断开母排，快速安装；高绝缘耐压（3.6kV/6.6kV）确保操作安全，适用于配电柜的负载管理和过载保护。

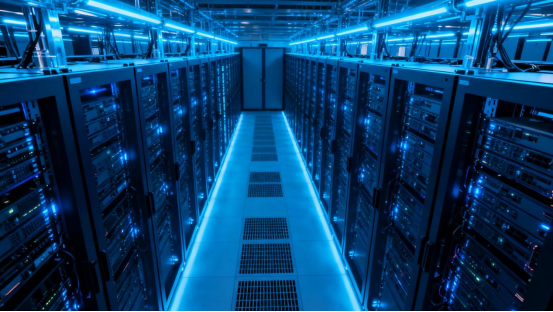

· 问题：AI服务器和高性能计算设备对电源的稳定性和功率密度要求极高，传统电流监测方案难以满足高频动态负载和快速响应需求。
· 解决方案：
o 快速响应：<3μs的响应时间，能实时捕捉电流波动，确保UPS和电池管理系统（BMS）的精准控制；
o 高精度与低温漂：线性误差≤±0.5%、零点温漂±0.5mV/℃，为电源模块的均流和过流保护提供可靠数据；
o 模块化集成：标准化安装孔和连接器，便于集成到机架式电源系统，提高部署效率。
· 问题：牵引逆变器需实时电流反馈，传感器需耐高温、抗振动。
· 解决方案：-40°C至85°C宽温工作范围，机械结构稳固，适应列车和船舶的恶劣运行环境。
5. 大型特种电源：在电镀、电解等设备中实现电流闭环控制，有助于工艺稳定性提升。
根据实际电流范围选择对应型号：
· 800A–1500A：HK4V 800/1000/1500 H00；
· 2000A–5000A：HK4V 2000/3000/5000 H00。
· 遵循IEC 61800-5-1标准安装；
· 确保传感器导电部分不外露，必要时加装保护罩；
· 主电源应具备紧急断开功能。
· 温度影响：虽低温漂设计优化，但极端温度下仍需校准；
· 外部磁场干扰：开环霍尔传感器对外部磁场敏感，安装时应远离强磁源；
· 精度与成本平衡：相较闭环传感器，精度略低，但性价比更高，适合大多数工业场景。
HK4V H00系列开环霍尔电流传感器，以其高绝缘、快速响应、宽测量范围等特性，为工业大电流监测提供了平衡性价比与性能的解决方案。在新能源、轨道交通等领域，其非接触式测量和安全设计，能有效降低运维风险，提升系统可靠性。用户在选型时，应结合实际电流范围、环境条件和精度需求，做出最优选择。
技术交流：你在工业电流监测中遇到过哪些技术难点？欢迎留言讨论。
