开口式电流采样传感器：HK4V H00，便捷安装，简化工业系统集成

在工业自动化、新能源发电、轨道交通、大功率配电等领域的电气系统中，电流采样是核心监测环节。传统闭口式电流传感器需切断母线安装，导致系统停机、施工周期长、成本高昂。芯森电子推出的HK4V H00系列高性能开环霍尔电流传感器，以开口式创新设计实现“无需断电、快速安装、精准采样”的突破，同时具备高绝缘耐压、宽范围测量等优势，为工业系统集成提供高效可靠的解决方案。本文将从核心设计、安装优势、应用场景三方面解析其核心价值。

一、核心设计：兼顾便捷性与精准性

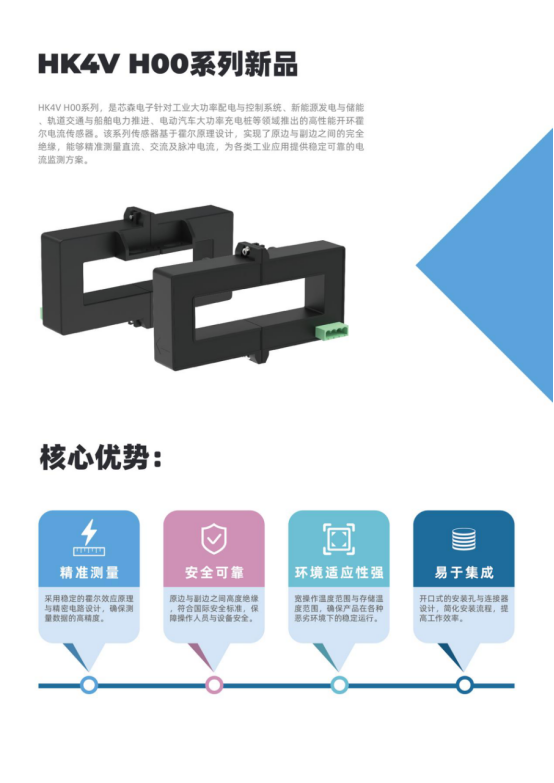

1. 开口式分体结构，适配多样场景

HK4V H00采用上下分体式设计，通过高强度结构连接，无需拆卸母排即可直接套入安装，适配不同规格铜排或电缆。其机械兼容性极强，能满足工业现场多样化的布线需求，彻底摆脱传统闭口式传感器对安装场景的局限，尤其适合既有系统改造项目。

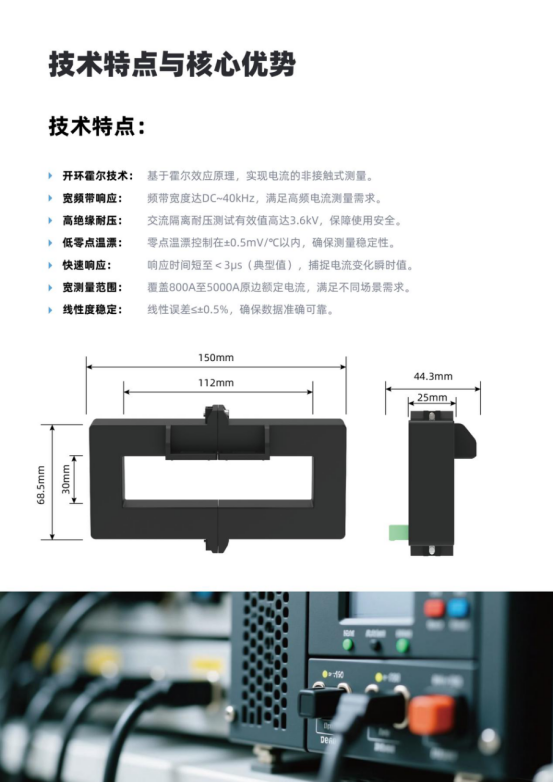

2. 精准测量技术，数据可靠稳定

基于霍尔效应原理，HK4V H00实现电流非接触式测量，精准捕捉直流、交流及脉冲电流信号。

• 测量性能优异：线性误差≤±0.5%，整体精度＜±1%，零点温漂控制在±0.5mV/℃以内，避免环境温度变化对测量结果的干扰。

• 抗干扰能力突出：频带宽度达DC~40kHz，可精准捕捉高频电流谐波，4kV脉冲群抗扰度测试下输出误差＜0.5%，满足复杂工业环境的信号采集要求。

• 宽范围适配：覆盖800A5000A原边额定电流，测量范围延伸至±1200A±6000A（不同型号对应），适配从中小功率到大功率设备的监测需求。

3. 高安全防护，适配强电环境

HK4V H00在保障安装便捷的同时，兼顾强电场景的安全需求。

• 绝缘性能优异：原边与副边完全绝缘，交流隔离耐压达3.6kV，瞬态耐压6.6kV，电气间隙13mm、爬电距离28mm，满足IEC 60664-1标准污染等级Ⅲ要求。

• 防护与保护：PC+ABS合金外壳通过UL94 V-0阻燃认证，配合硅胶密封圈实现IP67防护等级；内置过流、过压保护机制，防止意外情况损坏传感器。

• 合规认证齐全：通过IEC 61010-1、UL 60950-1、GB/T 17626.5等多项权威认证，符合IEC 61800-5-1安全标准，保障人员与设备安全。

4. 便捷接线设计，提升集成效率

传感器信号输出端采用标准化连接器设计，支持快速接线与信号切换，减少现场接线错误。相比传统传感器复杂的接线流程，HK4V H00可大幅缩短安装调试时间，在系统集成阶段显著提升工作效率。

二、安装优势：高效部署，降低综合成本

1. 免断电安装，保障连续运行

HK4V H00支持带电操作，无需切断母线即可完成安装，彻底避免传统闭口式传感器安装导致的系统停机损失。无论是新建项目快速部署，还是既有系统改造升级，都能确保生产或运行的连续性，尤其适合轨道交通、工业配电等不可中断的场景。

2. 安装流程简化，效率大幅提升

凭借开口式结构与标准化设计，HK4V H00安装仅需三步即可完成：

• 套入固定：将传感器分体结构套入母线，通过自带安装孔或适配固定件快速紧固；

• 接线调试：通过标准化连接器接驳信号线路，无需复杂配置；

• 自动校准：内置自适应校准机制，上电后自动修正安装误差，无需额外校准步骤。

实测显示，单台传感器安装调试时间仅需3分钟，较传统闭口式传感器的2小时大幅缩短，效率提升40倍。

3. 轻量化设计，降低部署负担

HK4V H00整机设计轻巧，便于运输与现场安装操作，相比传统闭口式传感器可降低运输成本与施工强度。在批量部署的大型项目中，能有效减少人力与物流投入，进一步降低系统集成的综合成本。

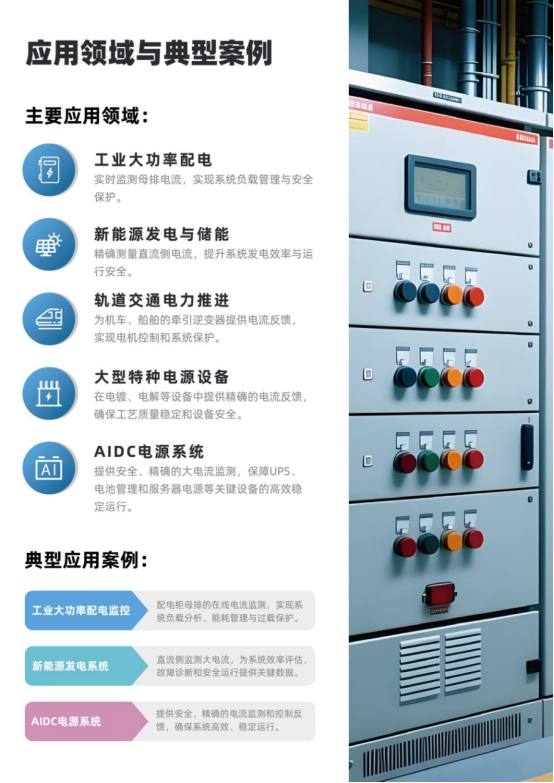

三、典型应用场景：赋能多领域高效监测

1. 工业与电力领域

• 工业大功率配电：用于配电柜母排在线电流监测，实现负载分析、能耗管理与过载保护，开口式设计适配既有配电柜改造，无需改动原有布线。

• 工业电机驱动：适配变频器（输出电压3AC 690V），响应时间≤3μs，可精准捕捉电流瞬时变化，为电机控制提供实时反馈，满足IEC 60034-30-1标准对高效电机的监测要求。

2. 新能源领域

• 新能源发电与储能：在光伏、储能系统直流侧监测大电流，40kHz带宽可精准捕捉电流谐波，为系统效率评估、故障诊断提供数据支撑，高绝缘耐压性能适配DC 1500V高压环境。

• 电动汽车大功率充电桩：实时监测充电电流，阻断共模电压干扰，保障充电安全，快速安装特性支持充电桩批量部署与后期维护升级。

3. 轨道交通与特种设备

• 轨道交通电力推进：为机车、船舶的牵引逆变器提供电流反馈，适应-40℃~85℃宽温工况与振动环境，免断电安装特性满足车辆段运营期间的改造需求。

• 大型特种电源设备：在电镀、电解等设备中提供精确电流反馈，确保工艺质量稳定；为AIDC电源系统的UPS、服务器电源提供安全监测，保障关键设备稳定运行。

四、技术对比：开口式 vs 闭口式方案

五、选型指南与安全须知

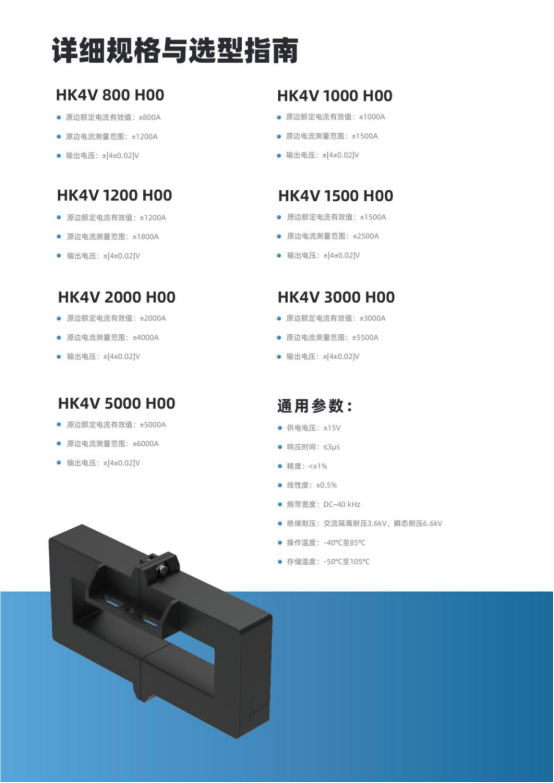

1. 型号规格选型

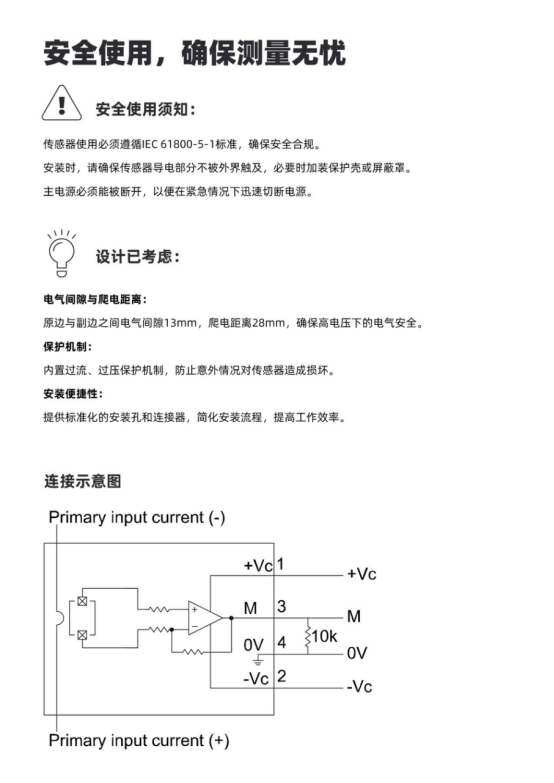

2. 安全使用与安装规范

• 供电要求：需满足±15V供电电压，确保传感器正常工作与测量精度。

• 安装防护：传感器导电部分需避免外界触及，必要时加装保护壳或屏蔽罩；主电源需预留断开机制，以便紧急情况下切断电源。

• 环境适配：操作温度范围为-40℃85℃，存储温度-50℃105℃，避免在超出温度范围或强腐蚀环境中使用。

结语：高效集成新标杆，赋能工业智能化升级

HK4V H00系列开口式电流采样传感器，以“便捷安装、精准测量、安全可靠”为核心优势，破解了传统电流传感器安装复杂、停机损失大、适配性差的痛点。其开口式设计、宽范围测量、高安全性能与简易操作的完美结合，使其在工业、新能源、轨道交通等多领域具备广泛应用价值。无论是新建系统的高效部署，还是既有系统的升级改造，HK4V H00都能显著降低集成成本、提升监测效率，成为工业电气系统中“即插即用”的优选方案，为行业智能化升级注入新动力。
