CS1V霍尔闭环电流传感器：提升光伏逆变器效率与安全的关键技术

引言：光伏行业现状与技术需求

2025年，全球光伏行业迎来新一轮增长，中国企业在逆变器市场占据绝对领先地位。据最新数据，华为、阳光电源等龙头企业在1-11月逆变器招标中标量均超20GW，合计占比近50%，全球市场集中度（CR5）高达71%。随着光伏发电系统对效率和安全的要求日益严格，高精度电流传感器成为逆变器核心部件的关键技术之一。本文将以CS1V霍尔闭环电流传感器为例，探讨其在光伏逆变器中的应用优势及霍尔传感器选型指南。

一、光伏逆变器中的电流监测挑战

1.1 逆变器的核心作用

· 光伏逆变器负责将太阳能电池板产生的直流电转换为交流电，并入电网或供负载使用，其效率直接影响光伏系统的发电收益。

· 逆变器需实时监测直流母线和交流输出电流，以优化MPPT（最大功率点追踪）算法，提升发电效率。

1.2 传统开环霍尔传感器的局限性

· 开环霍尔传感器存在精度低（±1%–±3%）、温漂大、响应慢等问题，难以满足高性能逆变器的需求。

· 光伏电站面临直流拉弧、漏电等安全风险，对传感器的绝缘性能和故障检测能力要求严格。

二、霍尔闭环电流传感器的技术优势

2.1 闭环霍尔传感器的工作原理

· 闭环（补偿）霍尔传感器通过负反馈电路实时补偿磁场，消除磁滞和非线性误差，实现高精度、低温漂、快速响应。

· 与开环传感器相比，闭环传感器的精确度和线性度显著提升，适用于复杂电磁环境。

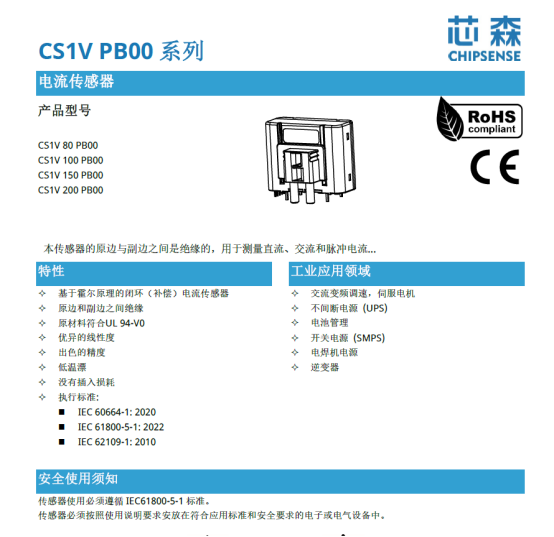

2.2 CS1V PB00系列的核心特性

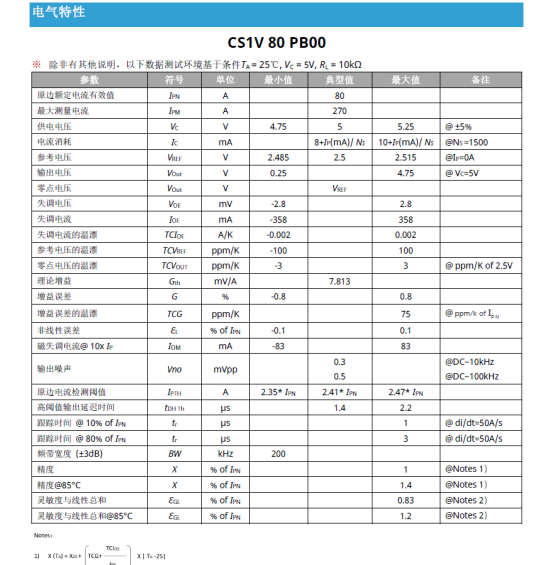

· 高精度：

o CS1V 100/150/200 PB00的增益误差低至±0.65%，非线性误差≤±0.18%，总精度在25°C时≤±1.1%；

o CS1V 80 PB00的增益误差为±0.8%，非线性误差仅±0.1%，总精度≤±1%。

· 温度稳定性：增益误差温漂≤75ppm/K，零点电压温漂≤±3ppm/K，确保在-40°C至85°C范围内稳定工作。

· 宽带宽：200kHz带宽，适应高频PWM控制，响应时间<3μs。

· 强绝缘性能：3kV AC隔离耐压、8kV瞬态耐压，符合IEC 61800-5-1、IEC 62109-1等标准。

· 低功耗：供电电压4.75V–5.25V，电流消耗低，适合分布式光伏系统。

三、CS1V在光伏逆变器中的应用场景

3.1 直流母线电流监测

· 实时监测直流侧电流，优化MPPT算法，提升发电效率。

· 兼容组串式、集中式逆变器，适应不同功率等级的光伏系统。

3.2 交流输出电流检测

· 确保并网电流质量，减少谐波，提高系统功率因数。

· 支持智能运维，集成远程监控、故障诊断等功能。

3.3 故障保护

· 过流检测阈值可达1.87–2.47倍额定电流，快速响应（<2.2μs），保护IGBT和功率器件。

· 结合绝缘电阻检测，预防漏电风险，符合储能安全标准。

四、霍尔传感器选型指南

4.1 如何选择电流传感器？

· 精度需求：根据逆变器对MPPT精度的要求，选择增益误差≤±0.8%、非线性误差≤±0.18%的闭环传感器。

· 绝缘性能：光伏系统需选择隔离耐压≥3kV、爬电距离≥28mm的传感器。

· 环境适应性：工作温度范围应覆盖-40°C至85°C，确保户外长期稳定运行。

· 成本与寿命：闭环传感器成本高于开环，但长期运营收益（效率提升、故障率降低）显著。

4.2 CS1V与LEM传感器的对比

· CS1V作为国产电流传感器，在性能上可替代LEM，且成本更低，适合大规模应用。

五、安装与使用注意事项

5.1 电流传感器安装步骤

1. 确保传感器原边与副边绝缘，避免危险电压触及。

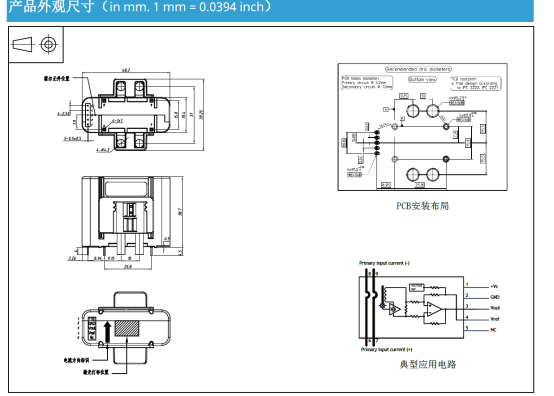

2. 按照PCB布局图安装，确保导电部分不外露，必要时加装保护壳。

3. 连接供电电源（5V±5%），检查输出信号是否稳定。

5.2 风险预警

· 传感器安装必须严格遵循IEC标准，避免危险电压触及，确保系统安全。

· 长期高温（>85°C）可能影响可靠性，需加强散热设计。

六、市场前景与结论

· 随着光伏行业对效率和安全的要求日益严格，闭环霍尔电流传感器将成为高端逆变器的标配。

· 建议光伏企业在设计逆变器和储能系统时，优先选用高精度、高可靠性的闭环传感器，以实现发电效率和运营收益的双提升。

· CS1V PB00系列凭借其高精度、强绝缘、快速响应等特性，已成为国产电流传感器排行榜中的优选方案。
