近日，国家发展改革委、国家能源局、工业和信息化部、交通运输部四部门联合发布《关于促进大功率充电设施科学规划建设的通知》，明确提出到2027年底，全国单枪充电功率达到250千瓦以上的大功率充电设施将超过10万台。这一政策不仅是对充电基础设施的量与质的双重提升，更是对电力电子技术、安全监测和能效管理的全面考验。大功率充电桩的普及，将加速新能源汽车充电网络的智能化升级，推动电动汽车、储能系统和智能电网的深度融合，重塑整个新能源产业生态。
一、大功率充电桩的电流监测需求
大功率充电桩的电流监测是确保其安全、高效运行的关键环节，需满足高精度、宽范围、快速响应等核心需求。
核心监测需求：
l 宽电流范围覆盖：大功率充电桩（如300kW超充桩）的电流范围通常为1A-300A，需监测从涓流充电（1A-5A）到满负荷大电流（如300A）的全过程。
l 高精度与分辨率：电流监测精度需达到0.1A级分辨率（误差通常需低于±0.5%），尤其在低电流阶段需避免因参数漂移导致电池寿命损耗。高精度传感器可捕捉电流纹波、三相不平衡等细节问题。
l 快速动态响应：充电桩在启动、故障保护等场景下需实现微秒级响应（如≤1μs），以应对瞬态电流冲击。
l 环境适应性与可靠性：监测设备需具备工业级防护、智能散热系统，适应户外高温、多尘等复杂环境，并支持长时间高负荷运行。
关键监测点与技术要求：
l 直流输出母排：实时监测充电电流，为BMS和控制系统提供反馈。要求传感器具备高精度（误差低于±0.5%）、快速响应（小于1μs）和高绝缘性（耐压达3kV以上）。
l DC-DC变换模块：监测功率器件（如IGBT）的相电流，优化PWM控制。同样要求高精度和快速响应能力。
二、霍尔电流传感器在大功率充电桩中的应用优势
在大功率充电桩的直流侧电流监测中，霍尔电流传感器因其技术特点成为常用方案。
主要优势包括：
l 非接触式测量：无插入损耗，适合高功率应用，安装便捷。
l 高绝缘性能：原副边绝缘耐压通常可达3kV以上，符合相关安全标准，适用于800V及以上高压系统。
l 宽温工作范围：工作温度范围通常为-40°C至85°C，能适应户外恶劣环境。
l 快速响应与高精度：响应时间可小于1μs，精度可达±0.5%以内，满足动态电流监测和高精度计费需求。
应用场景分析：
监测点 | 常用传感器类型 | 关键作用 |
交流输入侧 | 霍尔传感器/分流器 | 功率因数优化、过载保护 |
直流输出母排 | 霍尔电流传感器 | 精确计费、过流保护 |
DC-DC变换模块 | 霍尔电流传感器 | PWM控制反馈、功率器件保护 |
绝缘故障检测 | 零序电流互感器 | 漏电流检测 |
三、大功率充电桩直流侧电流传感器的选型考量

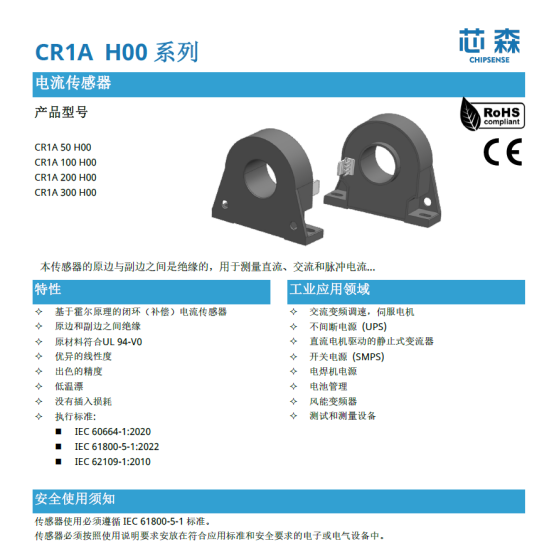

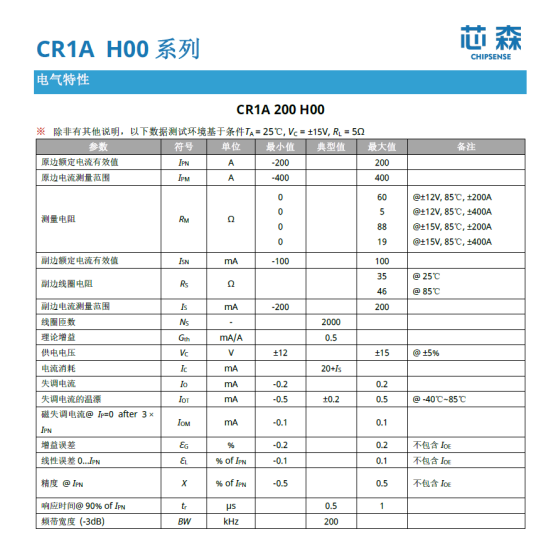

以一款典型的闭环霍尔电流传感器为例，其参数可满足大功率充电桩的核心需求，在选型时可参考以下技术要点：
关键选型参数：
l 高精度测量：测量误差应低至±0.5%以内，线性度优异（<0.1%），确保在整个测量范围内保持一致的精度。
l 快速响应：响应时间应小于1μs，带宽达到200kHz级别，以适应高频开关电流的监测和保护需求。
l 高绝缘性能：原副边绝缘耐压需达3kV，符合IEC 61800-5-1等安全标准。
l 宽温工作范围：工作温度范围应覆盖-40℃至85℃，并具备良好的温度稳定性，确保在极端环境下的精度。
l 机械适配性：穿孔尺寸需适配标准母排，整体结构紧凑，适合充电桩内部有限的安装空间。
应用部署建议：

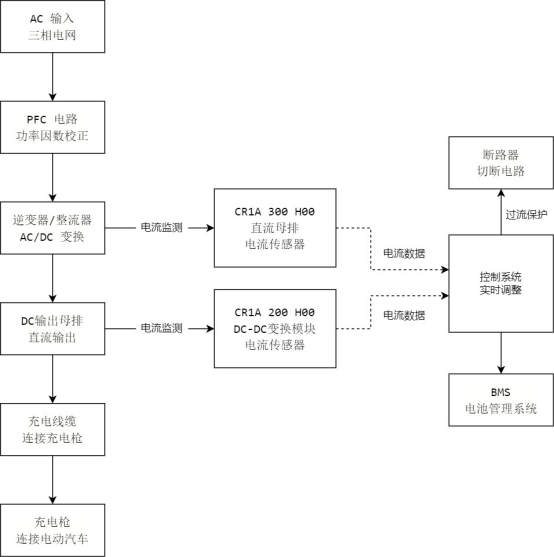

l 最终DC输出母排：是霍尔电流传感器的核心应用场景。部署于逆变器输出端，用于实时监测充电电流，为BMS提供精确数据。可通过多匝穿孔法扩展测量范围（例如，2匝测量可将500A转换为250A进行测量）。
l DC-DC变换模块：用于监测功率器件（如IGBT）的相电流，优化开关时序，实现过流或短路保护。
l 不适用场景：绝缘故障检测（漏电流）需使用专用的漏电流传感器。在充电枪或线缆等空间受限部位，需选用更小型化的传感器。
结论
在大功率充电桩的直流侧电流监测中，具备高精度、非接触式测量、高绝缘性和快速响应特性的霍尔电流传感器是关键技术方案之一。其最佳应用场景集中在直流输出母排和DC-DC变换模块的电流监测与保护。在选型和部署时，需根据具体的电流范围、精度要求、安装空间和安全标准进行综合考量，以确保充电桩的安全、高效和可靠运行。
