在中国，空调已经成为家庭生活的必需品，几乎每个房间都有一台空调。据统计，2025年，中国空调市场规模突破8000亿元。随着人们生活水平不断提高，人们对空调的要求也相应提高，既要节能，又要智能化。
2025年中国家用电器技术大会于11月13日在安徽合肥举行，在空调论坛上，来自各大空调品牌厂商和各大院校的专家学者围绕动态能效、节能技术、智能控制、材料与结构创新等11个核心议题展开深度分享，全方位展现了空调产业技术创新的最新成果与未来方向。比如，长虹空调团队通过AI算法精准识别制冷剂含量，突破了传统检测方法效率低、误差大的行业痛点。技术升级成为行业发展的核心驱动力，空调系统在实现节能、智能化、新制冷剂应用的过程中，同样也面临着严峻的技术挑战。
例如，新国标如果要求空调能效等级提升至一级能效，电流监测方案精度不足，导致能效比难以达标。智能化方面，空调系统需实时监测电流，以便实现故障预测和动态调节，传感器/互感器响应慢，无法满足需求。R32、R290等新制冷剂对压缩机电流监测精度要求更高。
在现代空调系统中，电流监测早已超越了简单的“过载保护”功能，它已成为实现高效运行、精确控制、智能诊断和适应新挑战的关键技术。
压缩机是空调的“心脏”，其电流监测的技术需求最为严格。
技术需求：
高精度与动态响应：
需求原因：压缩机的负载随运行工况（蒸发/冷凝温度）变化，电流值是其负载最直接的反映。需要高精度监测（通常误差<1%）以准确计算功率和能效。同时，需快速响应负载突变，防止冲击电流造成误报警。
实现方案：使用闭环霍尔电流传感器或高精度采样电阻+隔离运放电路，提供足够快的响应时间（<1μs）和带宽（>100kHz）。
可靠的电气隔离与安全：
需求原因：压缩机驱动电压高（380V/220V），监测电路必须与主回路强电进行安全、可靠的隔离，保护低压控制板和人员安全。
实现方案：霍尔传感器和电流互感器天然具有隔离特性。采样电阻方案需配合隔离运放或线性光耦。
宽动态范围测量能力：
需求原因：变频压缩机转速范围宽，其电流可从轻载时的几安培变化到满载或启动时的数十安培。传感器必须在整个范围内保持良好的线性度。
实现方案：选择具有足够量程（例如，0-50A）且线性度高的传感器。
在变频空调（特别是使用永磁同步电机的直流变频空调）中，电流监测是矢量控制算法的基石。
技术需求：
超高实时性与多通道同步采样：
需求原因：矢量控制需要实时、精确地获取压缩机三相电流中的两相（第三相可通过计算得出），以解耦控制电机的磁场和转矩。采样延迟或通道间不同步会导致控制失真、转矩波动、效率下降和噪音。
实现方案：使用多个高性能霍尔电流传感器，配合MCU中具有高采样率的同步采样ADC。
极低的相位延迟与高带宽：
需求原因：控制环路（电流环、速度环）的稳定性要求反馈信号相位延迟极小。特别是在高频开关（如20kHz PWM）下，传感器必须有远高于PWM频率的带宽，才能真实还原电流波形。
实现方案：闭环霍尔电流传感器是首选，其带宽通常可达200kHz以上，相位延迟极小。
直流母线电流监测：
需求原因：用于重构三相电流（在特定调制算法下）、进行过流保护和计算系统总输入功率。
实现方案：在直流母线负端串联一个霍尔电流传感器或使用专用的分流器+隔离放大器方案。

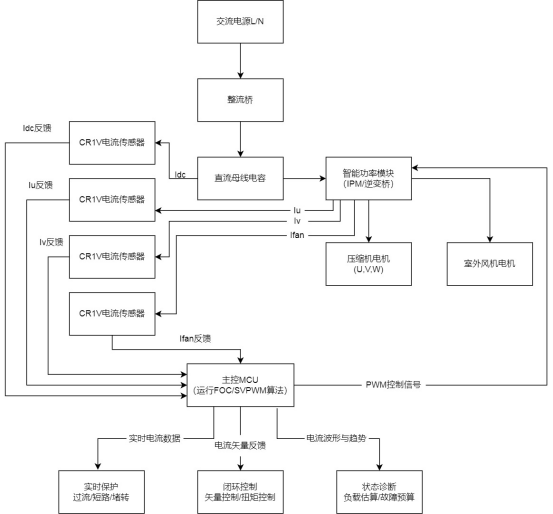

上图为霍尔电流传感器在空调变频器中的应用框架图
电流信号是设备健康状况的“心电图”，智能诊断是电流监测的高级应用。
技术需求：
高频采样与波形分析能力：
需求原因：许多早期故障（如轴承轻微磨损、转子条断裂、冷媒泄漏）会先在电流波形中引入微小的畸变或特定的谐波成分，这些特征无法通过简单的有效值监测发现。
实现方案：系统需具备高频采样和存储能力，能够进行快速傅里叶变换分析电流谐波，或分析电流的时域特征。
趋势记录与学习能力：
需求原因：智能诊断依赖于长期的数据。通过记录历史电流数据（如启动电流峰值、平均运行电流），建立正常运行基线。当电流趋势发生缓慢但持续的变化时（如运行电流缓慢上升），可预警系统效率下降或机械磨损。
实现方案：嵌入式系统或云平台需具备长期数据记录和趋势分析算法（如基于阈值的报警、机器学习模型）。
多参数关联分析：
需求原因：单一的电流值可能无法确定故障根源。需将电流与压力、温度、振动等参数关联分析。例如，电流偏高同时排气压力也高，可能是冷凝器脏堵；而电流偏高但排气压力正常，则可能是机械卡涩。
实现方案：在监控系统或云平台中，实现多传感器数据融合分析。
为应对环保要求，新制冷剂（如R32、R454B、R290等）的应用对电流监测提出了新需求。
技术需求：
应对更高排气压力与温度：
需求原因：一些新制冷剂（如R32）运行压力更高，导致压缩机负载更大，峰值电流可能更高。系统需要更精确的电流监测来确保压缩机在安全区内运行，避免过载。
实现方案：校准电流保护阈值，确保传感器在可能更高的电流范围内仍保持精度。
可燃性制冷剂（如R290）的安全监控：
需求原因：R290（丙烷）具有可燃性。防止任何可能导致压缩机堵转、过热的情况至关重要。电流监测是防止电机过载、过热的第一道防线，其可靠性和响应速度要求极高。
实现方案：采用冗余或更高安全等级的电流监测方案，确保在极端情况下也能快速切断电源。
系统优化与效率提升：
需求原因：新制冷剂系统的特性曲线与旧制冷剂不同。通过精确的电流和功率监测，可以优化变频控制算法，找到新制冷剂系统的最佳能效点。
实现方案：利用高精度的电流和功率数据，在开发阶段和运行阶段不断校准和优化控制模型。

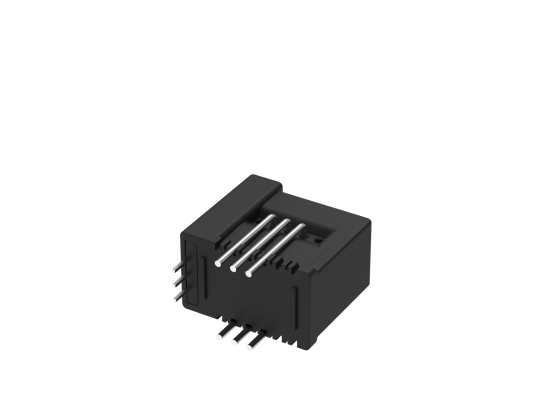

CR1V PB00系列是芯森电子自主研发的基于霍尔原理的闭环（补偿）电流传感器，可用于测量直流、交流和脉冲电流。原材料符合UL94-V0，具有优异的线性度和出色的精度，以及极低的温漂，没有插入损耗，执行标准有：IEC 60664-1: 2020、IEC 61800-5-1: 2022、 IEC 62109-1: 2010。
应用场景 | 推荐型号 | CR1V核心价值 |
压缩机电流监测 | CR1V 25 PB00（适用于主流家用变频空调压缩机） | 高带宽、安全隔离、高精度 |
变频控制系统（直流母线） | 根据母线额定电流选择（如CR1V 15/25 PB00） | 高线性度、安全隔离、实时性 |
智能故障诊断 | 任何型号均可，需保证信号采集电路精度 | 高带宽、高精度、低噪声 提供高质量诊断信号 |
新制冷剂应用 | 作为系统保护传感器，与具体电流值匹配 | 高可靠性、快速响应，增强系统安全冗余 |
选型关键参数：

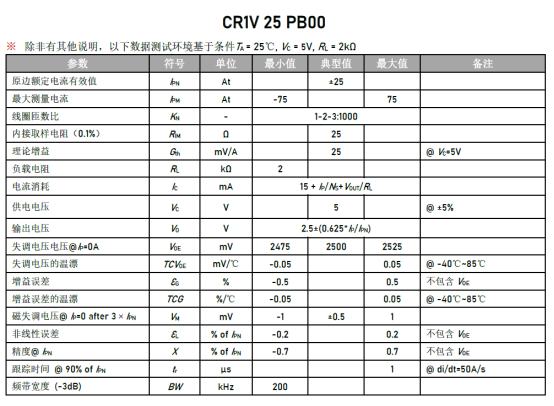

请根据系统中测量的最大持续电流和峰值电流来选择具体型号（CR1V 6/15/25 PB00）。例如，一台额定电流约10A的压缩机，其峰值电流可能达到20-30A，选择CR1V 25 PB00（额定±25A，峰值±75A）会比较合适。

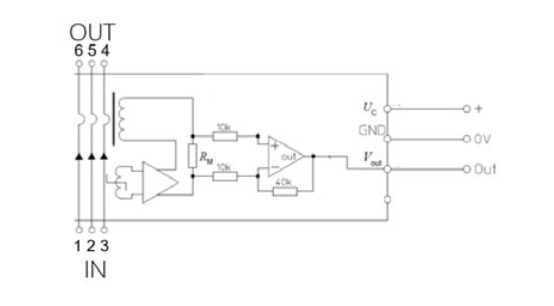

其典型应用图：
综上所述，空调系统中的电流监测技术需求正朝着更高精度、更快速度、更智能分析、更高可靠性的方向发展。它已经从一种被动的保护手段，演变为主动的控制核心和预测性维护的关键使能技术，对于空调系统适应高效、环保、智能化的发展趋势至关重要。
