高温高压环境对电流传感器的稳定性、精度和耐久性提出极致挑战，需从材料选型、结构设计、技术方案到安装维护进行全维度把控。陶瓷封装、合金膜片与光纤传感技术凭借耐温抗腐优势成为核心选择，而闭环霍尔、磁通补偿等技术则通过动态校准提升复杂工况适应性。科学选型与规范运维可有效规避损坏风险，保障长期可靠运行。
一、高温高压为何成为电流传感器“隐形杀手”？
1. 材料性能失效：从参数漂移到结构脆化
高温会直接改变传感器核心材料的物理化学特性。例如，霍尔元件的半导体材料在高温下载流子迁移率下降，导致灵敏度漂移；普通金属膜片因热膨胀系数差异，与封装壳体产生应力，长期高温循环易出现裂纹；绝缘材料（如普通环氧树脂）在150℃以上会软化，绝缘电阻降低，甚至引发短路故障。在高压场景下，材料绝缘性能衰减还可能导致击穿放电，直接损毁传感器。
2. 测量精度崩塌：误差呈指数级增长
高温环境会加剧电流传感器的“双重误差”。一方面，磁芯材料（如硅钢片）在高温下磁导率下降，70℃时磁导率可降低10%-15%，导致电流测量的比差（幅值误差）从常温±0.2%升至±0.8%；另一方面，信号处理电路中的ADC芯片（模数转换芯片）受高温影响，线性误差与噪声水平显著恶化，如高温70℃时，A类精度传感器的电流测量误差可能从±0.5%飙升至±2%，无法满足高压系统对精准监测的需求。
3. 机械与环境协同破坏：高压加速损耗
高压环境会放大高温对传感器的损伤。高压介质的冲击会加速传感器膜片的疲劳磨损，若压力波动频率接近传感器固有频率，还可能引发共振，导致膜片破裂；同时，高温高压常伴随腐蚀性气体（如化工场景）或强电磁干扰（如电力系统），腐蚀性气体会侵蚀传感器接口与封装层，强电磁干扰则会干扰信号传输，双重作用下传感器寿命可缩短50%以上。
二、高温高压电流传感器的“生存法则”
（一）材料选型：耐温、抗腐、绝缘三重保障
1. 敏感元件材料
• 霍尔元件：优先选择碳化硅（SiC）或氮化镓（GaN）材质，耐温上限可达200℃以上，温度系数低至±5ppm/℃，远优于传统硅基霍尔元件（耐温≤125℃，温度系数±20ppm/℃），适用于冶金、电力等高温场景。
• 磁芯材料：采用纳米晶合金或坡莫合金，饱和磁感应强度达1.2T，70℃高温下磁导率衰减率≤5%，抗直流偏置能力比传统硅钢磁芯提升300%，适配高压大电流测量。
2. 封装与绝缘材料
• 封装层：选用汽车级环氧树脂灌封，通过85℃/85%RH双85老化测试，耐盐雾腐蚀等级达1000小时（GB/T 2423.17），可抵御高温高湿环境侵蚀。
• 绝缘结构：采用陶瓷或云母绝缘层，爬电距离≥30mm，电气间隙≥28mm，瞬态耐压≥8kV，满足1500V及以上高压系统的绝缘要求，避免击穿风险。
3. 膜片与接口材料
• 膜片：采用哈氏合金或钛合金，耐温上限300℃，抗腐蚀能力强，可耐受高压酸性介质冲击；若为高温氧化性环境，优先选择陶瓷膜片（如氧化铝），化学稳定性更优。
• 接口：采用镀镍铜端子，接触电阻≤5mΩ，高温下不易氧化，确保电流信号稳定传输。
（二）技术方案：精准测量与动态补偿的双重突破
不同技术方案的电流传感器在高温高压场景下适配性差异显著，需根据工况需求选择，具体对比如下：
技术方案 | 核心优势 | 耐温能力 | 高压适配性 | 适用场景 |
闭环霍尔传感器 | 高精度（±0.3%-±1%）、动态响应快（≤3μs）、内置磁通补偿，温度漂移≤±0.1%/℃ | -40℃~85℃ | 绝缘耐压≥3kV，爬电距离达标，适配1500V直流系统 | 光伏逆变器、高压变频器的电流监测与MPPT控制 |
光纤电流传感器 | 完全电气隔离、抗电磁干扰强、耐温上限高（≤250℃） | -50℃~250℃ | 绝缘耐压≥10kV，无磁饱和问题 | 航空航天、核电等极端高温高压场景 |
分流器（高精度） | 成本低、响应极快（≤1μs）、精度高（±0.1%） | -40℃~125℃ | 无绝缘能力，需额外加装绝缘模块 | 低压侧（≤1000V）高压系统的过流保护与精密测量 |
罗哥夫斯基线圈 | 无磁饱和、适配高频（≤1MHz）、绝缘耐压≥6kV | -30℃~150℃ | 仅测交流，需配合积分电路 | 高压交流电网（如35kV变电站）的谐波监测 |
（三）结构设计：从抗冲击到散热的全维度优化
1. 抗冲击结构：采用金属波纹管或弹簧减震设计，缓冲高压脉冲对传感器的冲击，减少膜片疲劳损伤；对于千安级大电流场景，采用双磁芯差分结构，抵消母排磁场不对称干扰，全量程线性误差≤±0.1%。
2. 散热设计：增设铝合金散热片或内置散热通道，确保2000A电流连续运行时，传感器温升≤15K（环境温度45℃），避免高温积聚导致的性能劣化。
3. 冗余与防护：高端型号可集成双传感器冗余设计，当主传感器故障时，备用传感器自动切换，提升可靠性；同时集成TVS瞬态抑制二极管与共模扼流圈，通过EN 61000-4-5标准4级浪涌测试（4kV/2Ω），抵御雷击与电磁干扰。
（四）安装与维护：细节决定使用寿命
1. 安装规范
• 位置选择：远离热辐射源（如加热炉、IGBT模块），与热源间距≥750px；若无法规避，需加装隔热套管（如陶瓷纤维套管），降低热传导影响；同时远离振动源（如泵体、风机），固定时预留5mm减震间隙。
• 接线要求：母排需完全填充传感器过孔，避免错位导致的测量误差；高压侧接线需符合爬电距离要求，裸露端子需加装绝缘罩，防止短路。
2. 定期维护
• 校准：每6个月使用标准电流源（精度±0.01%）与高温模拟设备，在工作温度范围内（如-40℃~85℃）校验传感器输出，及时调整补偿参数，确保精度达标。
• 清洁与检查：每月清理传感器表面粉尘与沉积物，避免散热受阻；每3个月检查接口密封性与绝缘层状态，若发现绝缘层开裂或接口腐蚀，需立即更换配件。
• 寿命管理：建立传感器运行数据库，记录温度、压力、电流等工况参数，通过机器学习算法预测寿命（如当温漂超过±0.5%/℃时，触发维护预警），避免非计划停机。
三、未来趋势：智能化与集成化的新突破
随着新能源、航空航天等行业的发展，高温高压电流传感器正朝着“三化”方向演进：
1. 智能化升级：集成边缘计算芯片，实时分析电流纹波、温漂数据，实现自适应温度补偿（如通过历史数据动态调整补偿系数）与故障预测（如预测膜片老化时间），减少人工维护成本。
2. 多参数集成：将电流测量与温度、压力、绝缘电阻监测集成一体，形成“多合一”智能传感系统，可同时输出电流值、环境温度、介质压力等数据，为高压系统提供全面状态监测。
3. 无线化与小型化：采用LoRa或5G无线传输技术，替代传统有线电缆，避免高温下电缆绝缘层老化导致的信号中断；同时通过MEMS（微机电系统）技术缩小传感器体积，适配高压设备内部的紧凑空间（如逆变器柜、开关柜）。
总结
高温高压环境下的电流传感器选型，是材料、技术与运维的协同工程。从闭环霍尔的高精度补偿，到光纤传感的极端耐温，再到散热与绝缘的结构优化，每一项选择都需匹配具体工况需求。未来，随着智能化与集成化技术的普及，电流传感器将从“被动测量器件”升级为“主动运维节点”，为高温高压系统的安全、高效运行提供更坚实的保障。
问答环节
Q1：高温环境下，电流传感器为何需要温度补偿？
A：高温会改变传感器材料的物理特性（如霍尔元件灵敏度下降、磁芯磁导率降低），导致测量信号漂移。温度补偿通过内置热敏电阻或算法，实时监测环境温度并修正输出值，确保高温下测量精度仍符合要求（如误差≤±1%）。
Q2：如何判断电流传感器是否适合高温高压场景？
A：需重点关注四项核心指标：一是耐温范围（需覆盖实际工况温度，如-40℃~85℃）；二是绝缘耐压（高压系统需≥3kV，瞬态耐压≥8kV）；三是精度与温漂（高温下精度误差≤±2%，温度系数≤±0.1%/℃）；四是材料稳定性（优先选择陶瓷封装、合金膜片产品，并确认通过高温高压模拟测试）。
Q3：高压大电流（如2000A）场景下，哪种电流传感器更合适？

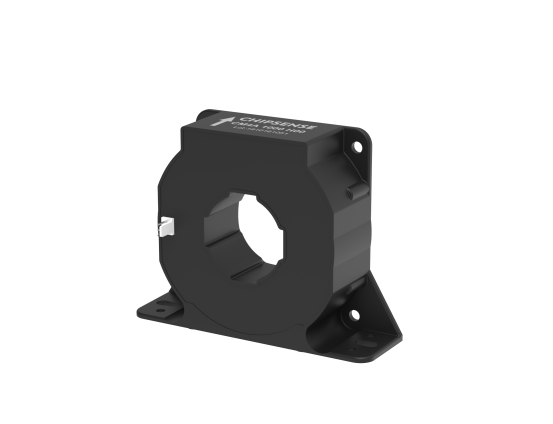

A：推荐选择闭环霍尔电流传感器（如芯森CM5A 2000 H20），其支持±2000A量程，全温区精度≤±0.5%，绝缘耐压≥6kV，且具备双磁芯差分与高效散热设计，可适配1500V/2000V光伏逆变器、高压变频器等大电流场景；若为极端高温（≥200℃），可选择光纤电流传感器。
Q4：传感器在高温高压下频繁故障，除了更换产品，还有哪些应急措施？
A：可采取三项临时措施：一是加装外置散热装置（如散热风扇、水冷套），降低传感器工作温度；二是增加补偿电路，通过外部PLC或单片机修正测量误差；三是缩短维护周期，将校准间隔从6个月缩短至3个月，及时发现性能劣化趋势。长期来看，仍需更换适配高温高压工况的专用传感器。
Q5：高温高压电流传感器能否用于腐蚀性液体介质？
A：需确认传感器膜片与介质的兼容性。若为酸性或碱性液体，优先选择哈氏合金膜片传感器，耐腐蚀性强；若为高温氧化性液体（如硝酸溶液），可选择陶瓷膜片传感器（如氧化铝、氮化硅）；同时需确保封装层为耐腐蚀材质（如PTFE聚四氟乙烯），避免介质渗入内部损坏电路。
