在工业自动化车间里，电流就像设备的“脉搏”。电机过载时电流会突然飙升，变频器出问题时电流忽高忽低，负载不均也会让电流失衡。轻一点的后果是产品废了、机器坏了，严重的直接让生产线停摆——每停一小时，可能就是几万块的损失。所以电流监测准不准、快不快，直接影响设备能不能稳住干活。众多监测方案里，霍尔传感器凭着不接触就能测、精度高、抗干扰强这些优点，成了伺服驱动和变频器的必备元件。接下来就从基础说起，聊聊它俩搭配干活的门道。
一、先搞懂：霍尔传感器为啥这么好用？
霍尔传感器的核心原理，其实就是霍尔效应。简单说，电流流过导体薄片，在垂直于电流和磁场的方向会产生一个霍尔电压。检测这个电压，再换算一下，就能知道被测电流有多大。比起传统的集成仪表、分流电阻这些，它在工业那种复杂环境里，优势太明显了：
• 不用接触就能测，安全多了：不用跟被测电路串在一起，能和高压电路彻底隔离开。工业场景里到处都是高压大电流，这样就不用担心短路，安全感拉满；
• 反应超快，能跟上动态变化：响应速度能到微秒级，电流一瞬间的变化都能抓得住。伺服驱动、变频器这些设备调节频率高，正好匹配；
• 抗干扰能力强，稳得很：工业现场电磁乱、粉尘多、温度高，这些都不影响它。测量精度不容易下降，能长期稳定干活；
• 体积小，好集成：结构紧凑，往伺服驱动器、变频器的内部电路里一嵌就行，不占地方，符合现在工业设备越做越小的趋势。
二、伺服驱动里的关键角色：精准控转矩全靠它
伺服驱动系统最核心的需求，就是定位准、转矩输出平滑。不管是工业机器人的关节转动，还是数控机床的主轴加工，或是自动化产线的精密输送，都需要伺服系统毫秒级调节电机转矩。而电机转矩和电流是严格的线性关系，所以电流测不准，转矩就控不好。霍尔传感器在这儿，就像“神经末梢”，专门感知转矩相关的电流变化。
具体怎么工作的？拆成三个环节看就清楚了：
1. 实时反馈电流，形成闭环控制：霍尔传感器实时采集伺服电机定子绕组的三相电流，把模拟信号转成控制器能认的数字信号，传回到伺服驱动器的核心控制单元；
2. 校正转矩偏差，动态调整输出：控制器把实际电流和预设的目标电流（对应目标转矩）对比，算出偏差。再通过PID算法调整功率模块（比如IGBT）的开关状态，实时修正输出电流，确保电机转矩刚好匹配负载需求；
3. 预警故障，保护设备：要是传感器检测到电流超了安全阈值，比如过载、短路导致的电流骤增，会立刻触发保护机制。驱动器马上切断输出，避免电机绕组烧了、机械结构坏了。

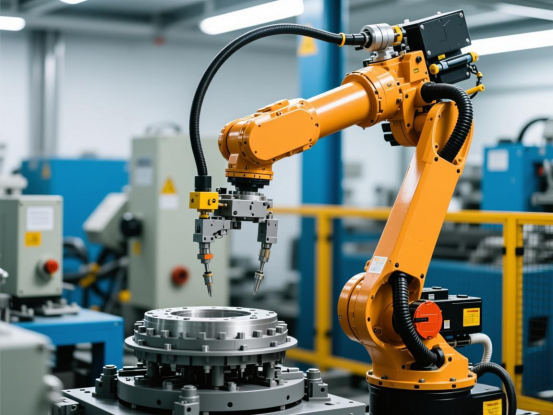

工业机器人身上，这个作用特别关键。机器人关节要平滑转动，末端执行器（比如夹爪、焊枪）要精准用力，都得靠霍尔传感器捕捉电流的细微变化。要是电流测不准，关节就会抖，定位就会偏，焊接质量、装配精度都会受影响。而且现在一些高端伺服系统，还能靠霍尔传感器的电流数据给设备做“体检”。分析电流波动的规律，就能提前预判电机轴承磨损、绕组绝缘老化这些问题，提前维护，减少突然停机。
三、变频器里的双重保障：调速稳+护安全
变频器的核心功能，就是改变输出电压和频率，调节电机转速。这样风机、水泵、注塑机这些设备能更节能，也能更好适配负载。这个过程中，电流监测要管两件大事：保证调速精准，保护设备安全。霍尔传感器就是干这两件事的核心元件，在变频器的直流母线、逆变桥臂、输出端这些关键位置都能见到它。
具体应用场景分三类，一看就懂：
1. 监测直流母线电流，稳住电压：变频器先通过整流电路把交流电转成直流电。霍尔传感器盯着直流母线的电流变化，防止负载突然变化导致母线电压波动太大，保证后面逆变电路能稳定工作。要是检测到电流异常，控制器会及时调整整流模块输出，避免母线电容过载损坏；
2. 监测逆变桥臂电流，保护功率器件：变频器的逆变桥是核心部件，由多个IGBT模块组成。霍尔传感器监测每个桥臂的电流，要是换相失败导致上下桥臂同时导电（也就是短路），传感器10微秒内就能检测到，立刻触发保护信号，封锁所有逆变触发脉冲，切断短路路径。要知道，IGBT模块可不便宜，这快速响应能力，传统监测手段根本比不了；
3. 监测输出端电流，优化调速+过载保护：传感器装在变频器和电机之间，实时监测输出的变频电流波形。一方面，控制器靠电流反馈调整输出频率，让电机转速匹配负载。比如风机调速，通过电流变化判断负载大小，动态优化频率，更节能；另一方面，要是检测到输出电流超过电机额定电流的1.5倍（过载），或者电流谐波超标（变频器出问题的特征），就会立刻触发过载保护，停机报警。
举个实际例子，某汽车零部件厂的注塑机变频器，就靠霍尔传感器监测输出电流。一旦检测到电流谐波超过5%，就及时预警，调整载波频率。这样就避免了电机过热导致的注塑精度偏差，报废的产品少了很多，实实在在帮工厂省了钱。
四、实操注意点：这些坑要避开
霍尔传感器虽好用，但在伺服驱动和变频器上实际应用时，还是要注意几点，不然容易影响测量精度，甚至损坏设备：
l 选型要匹配：根据被测电流的量程、精度要求、工作频率选型号。比如变频器输出端电流频率能到0-500Hz，就得选能适配这个频率范围的；
l 安装要规范：别把传感器放在强磁场源旁边，比如电磁铁、大功率变压器。实在避不开，就得做屏蔽。还有闭环式传感器，次级线圈回路要畅通，不然容易磁化磁路，影响精度；
l 定期校准维护：高频运行的伺服系统里，传感器用久了线性度可能会偏差。定期校准才能保证控制精度不下降；
l 电源要稳定：给传感器供的电电压不能波动太大，不然会影响测量精度。建议搭配稳压电源用。
五、总结：霍尔传感器是自动化的“电流感知基石”
现在工业自动化都在往“智能制造”升级，伺服驱动和变频器的控制精度、运行稳定性，直接决定了生产效率和产品质量。而霍尔传感器，就是靠精准、实时的电流监测，给这两个核心设备提供可靠的数据支撑。它既是伺服系统精准控转矩的核心，也是变频器稳定调速、安全运行的保障。
