最近在研究新能源汽车电驱动系统的电流监测方案，发现集成三相霍尔电流传感器在电机控制、逆变器和BMS中具有相当广泛的应用和优势。尤其是在高压、大电流场景下，非接触式测量的优势特别明显。不过，实际应用中也发现了一些技术细节和挑战，今天就聊聊霍尔电流传感器的技术特性和应用边界。
霍尔电流传感器的基本原理可以概括为：利用霍尔效应，将导体中电流产生的磁场信号，转换为可供直接测量的电压信号，再通过放大和处理输出。这种非接触式测量方式，说白了就是传感器本身不需要串联到被测电路中，从而避免了传统分流器的功耗和散热问题，特别适合高压、大电流场景。
根据对磁芯中磁场处理方式的不同，主要分两类：
开环式霍尔电流传感器
结构相对简单：被测导线穿过磁芯 → 产生磁场 → 磁场直接作用于气隙中的霍尔元件 → 霍尔电压经线性放大后直接输出。原理是利用霍尔元件直接检测通电导线产生的磁场，然后通过这个磁场强度来推算电流大小。优点是成本低，体积小，当然缺点也是有的：精度和线性度易受磁芯磁化特性影响，温漂相对较大，响应时间较慢，因此，适合精度要求不高的场合，如变频器，UPS，电源设备等。
闭环式霍尔电流传感器（也称零磁通型或磁平衡式）
结构是在开环霍尔电流传感器基础上，在磁芯上多绕了一组补偿线圈。它不是被动地测量磁场，而是主动地产生一个与被测电流磁场大小相等、方向相反的磁场，使磁芯始终处于零磁通状态。通过测量产生这个反向磁场所需的补偿电流，就得到被测电流的大小。优点是精度极高、线性度极好、响应速度快、温漂低，带宽很宽。缺点是结构复杂、功耗较高、成本高、体积相对较大。通常应用在对性能要求高的场合，如精密测量、逆变器控制、伺服驱动、电力仪器等。
集成三相霍尔电流传感器特性
工作原理
集成三相霍尔电流传感器基于霍尔效应实现三相电流的精确测量。在集成三相霍尔电流传感器中，三相电流分别通过原边绕组产生磁场，该磁场作用于霍尔元件并感应出与其成比例的电压信号。随后，经过放大和信号处理电路，将霍尔元件输出的微弱电压信号转换为与输入电流成线性关系的数字或模拟信号。三相霍尔电流传感器的设计采用了多通道同步采样技术，确保各相电流测量值之间无相位差，从而满足新能源汽车对高精度、实时性电流检测的需求。

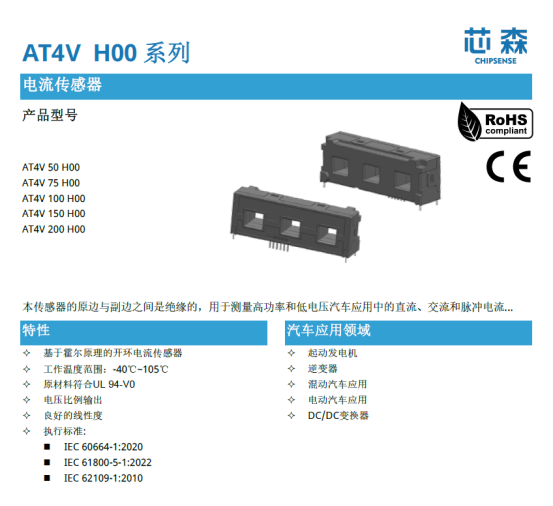

AT4V H00系列霍尔开环电流传感器是一款专为要求严苛的三相驱动系统而设计的高性能电流检测解决方案。该系列产品采用基于霍尔效应的开环技术，每个传感器集成有三个独立的原边过孔，分别对应U、V、W三相母排，确保了三相电流的同步精准测量。适用于电动汽车（EV）、混合动力汽车（HEV/PHEV）、电梯控制系统、工业变频器及伺服驱动等多种应用场景。

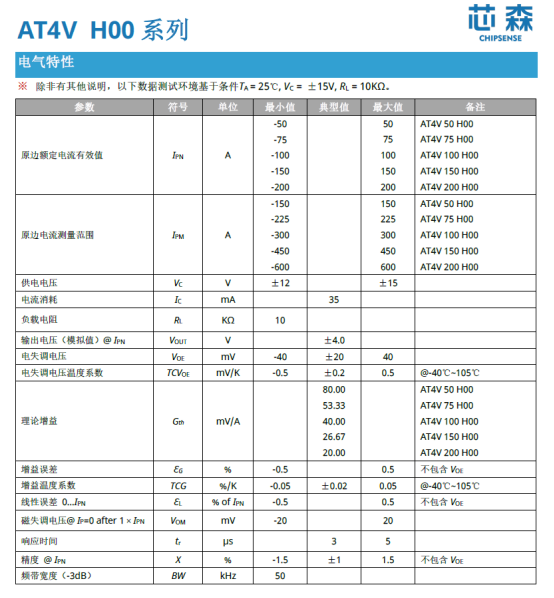

· 测量范围：通常支持±50A到±200A，部分型号可扩展到±600A峰值电流。
· 精度：典型值±1%（不包含失调电压），线性误差≤±0.5% IPN。
· 响应时间：≤5μs，频带宽度可达50kHz（-3dB），适用于高频PWM控制。
· 隔离性能：交流隔离耐压3.6kV（50Hz，1min），瞬态耐压6.6kV（1.2/50μs），爬电距离12.5mm，电气间隙11.0mm。
· 环境适应性：工作温度-40°C至105°C，失调电压温度系数±0.2mV/K，增益温度系数±0.02%/K。
一台新能源汽车里面有相当多的核心部件采用了三相电气系统，比如三电机、三相OBC、三相DC/DC等，在电流检测方面，集成三相测量电流传感器，相比传统 “三个分立单相传感器”，解决了四大关键痛点：
对比维度
AT4V 集成三相测量
分立单相传感器
新能源汽车场景价值
测量同步性
三相电流共享同一磁芯和信号处理电路，响应时间一致（3-5μs），无相位差
三个传感器独立安装，响应时间可能存在差异（±1-2μs），易产生相位偏差
电机矢量控制、OBC 功率因数校正需精准三相同步采样，避免控制偏差
安装与空间
单个体积（质量 85g，尺寸紧凑），三相母排一次穿过，简化布局
三个传感器需分别固定，占用3倍空间，布线复杂
新能源汽车高压舱（PDU、电机控制器）空间紧张，集成设计可节省 50% 以上安装空间
抗干扰能力
三相信号同路径传输，受电磁干扰一致，可通过算法抵消干扰
三个传感器布线长度不同，干扰不一致，难以抵消
高压系统电磁环境复杂（电机、逆变器辐射强），集成设计提升测量稳定性
成本与可靠性
单套传感器+1个接口，减少部件数量和连接点
三套传感器+ 3个接口，连接点多，故障率高
降低整车BOM成本和售后维修概率（车规级要求 MTBF≥10000h）

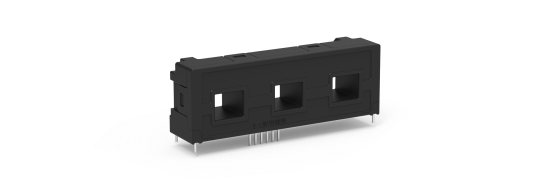

集成三相霍尔电流传感器凭借其高同步性、结构紧凑性和车规级可靠性，已成为新能源汽车高压电驱与电控系统的关键感知部件。以AT4V H00系列为例，该器件采用单体封装，内部集成三个独立霍尔测量通道（V1/V2/V3），共用一个80 mm×16 mm原边开口，支持三相母排一次性穿过，并通过6Pin标准接口输出比例电压信号，显著简化系统集成。
1. 三相永磁同步电机控制器（逆变器）
新能源汽车驱动电机普遍采用三相永磁同步电机（PMSM），其矢量控制算法依赖高精度、高同步性的三相电流反馈（Ia、Ib、Ic）以解算 d/q 轴电流分量。
AT4V 的集成设计在此场景中体现三大优势：
l 同步性保障：三通道响应时间均为3–5μs（典型值3μs），无通道间延迟，确保id/iq 计算准确，有效抑制低速或爬坡工况下的扭矩波动与电机抖动；
l 精度一致性：线性度误差≤±0.5% IPN，增益误差≤±0.5%，三相测量高度匹配，有助于将电流不平衡度控制在合理水平，降低附加铜损与铁损；
l 结构适配性：单一长条形过孔可容纳标准三相母排（总宽通常≤10 mm），直接嵌入逆变器输出端，无需额外安装空间。
2. 三相车载充电机（OBC）功率因数校正（PFC）
高端新能源汽车（尤其续航≥600km车型）常采用输入为三相380V AC的OBC，其PFC电路需精准监测电网侧三相电流，以实现功率因数≥0.99 并抑制谐波。
AT4V的关键适配能力包括：
l 频带宽度匹配：–3dB 带宽达50kHz，可完整还原20–30kHz开关频率下的高频电流波形；
l 三相同步采样：避免因通道间幅值或相位偏差导致 PFC 控制“偏相”，防止功率因数下降或 THD 超标；
l 高压绝缘兼容：具备3.6kV隔离耐压，原副边电气间隙达11mm，满足IEC 61800-5-1与IEC 62109-1对300V系统加强绝缘的安全要求。
3. 三相隔离 DC/DC 变换器
在800V高压平台车型中，三相隔离 DC/DC变换器用于实现800V→400V或400V→12 V转换，需实时监测三相电流以实现均流控制与过载保护。
AT4V的适配特点体现在：
l 宽电流覆盖：提供50A至200A额定型号（IPN），对应测量范围±150 A至±600 A（IPM），可覆盖10kW级变换器需求（如AT4V 50 H00支持±150A过载）；
l 集成设计节省空间：单体三通道结构无需多点安装，特别适合集成于体积受限的电源分配单元（PDU）内部；
l 温度稳定性：增益温度系数典型值±0.02%/K（–40℃～+105℃），确保全温域下三相电流测量一致性，保障均流精度。
4. 三相集成起动发电机（ISG）
混动车型（如丰田THS、比亚迪 DM-i）的ISG 电机需在“启动发动机”（大电流脉冲）与“回收动能发电”（交流稳态）模式间切换，对电流检测的动态范围与响应速度要求高。
AT4V 的优势在于：
l 多电流类型兼容：可同步测量启动时的脉冲电流（峰值可达150 A）与发电时的平稳交流电流；
l 快速响应：3–5μs响应时间可捕捉启动瞬态，为 ECU 提供及时反馈以优化启动扭矩，减少发动机冲击；
l 环境耐受性强：工作温度范围–40℃～+105℃，外壳材料符合UL 94-V0阻燃等级，满足发动机舱高温与防火要求。
风险预警与使用注意事项
EMC干扰：
高压、高频环境下，建议在传感器附近布局滤波电容，并远离强磁场源。
原边母排应完全充满过孔，减少寄生电感。
温度影响：
长时间在105°C下工作，需确保散热良好，避免超出绝缘材料的耐温极限。
定期校准失调电压，补偿温漂影响。
安装安全：
传感器为内置式设备，安装后导电部分必须加装保护罩，防止触电。
主电源应设计断开机制，便于维护。
AT4V的“集成三相测量”并非附加功能，而是为新能源汽车三相高压部件量身打造的核心特性，其应用场景的精准度和不可替代性，正是基于这一设计与新能源汽车电气架构的深度契合。
未来，霍尔电流传感器的发展方向可能包括材料创新、算法优化和生态协同，以进一步提升其在复杂工况下的性能和可靠性。
