风能行业的“20MW+时代”
2026年年初，风电行业利好消息频出，有8家企业板块出现涨停现象。随着光伏新增装机量的逐渐放缓，风电行业成为各地基建投资的重要布局方向，截至2026年2月26日，全国各省市先后发布了2026年共计304个风电项目，总装机量超过66GW，其中单机容量突破20MW的项目有10+个，然而，机组容量的飙升，尤其是海上风电，载荷控制、并网稳定性、运维复杂性等挑战也随之放大。
风机的电能转换链路，本质上是一个从不稳定的通过叶片转换为机械能到稳定的且符合电网标准的电能的转换过程。对于20MW级的大型风机，目前主流的技术路线是永磁同步发电机配合全功率变流器（也就是常说的直驱或半直驱技术）。在这个过程中，电流监测扮演着神经系统的角色，是确保风机高效、安全运行的关键环节,在20MW这种超大功率等级下，电流监测的作用贯穿了整个链路，主要体现在以下四个维度：
这是最基础但也最关键的防线。20MW风机中的电流极大（可达数千安培），一旦发生短路或过载，毫秒内就能造成设备炸裂。
IGBT的退饱和保护：在变流器中，IGBT导通时本身有微小的电阻。监测芯片会实时监控IGBT导通时的饱和压降。如果电流过大，压降会迅速上升。一旦检测到异常，硬件电路可以在几百纳秒到几微秒内强制关闭IGBT。这种保护速度比软件快得多，是防止变流器炸毁的最后一道防线。
发电机和电缆的热保护： 通过监测定子电流和转子电流（针对双馈机型），计算出铜损和发热量。当电流长时间超过额定值，系统会触发降功率运行或报警，避免绝缘因过热老化。
这一点直接呼应你之前关心的载荷响应问题。
转矩电流分量（Iq）的精确控制： 在矢量控制中，电流被分解为励磁分量（Id）和转矩分量（Iq）。发电机的电磁转矩与Iq成正比。
当风速突然增大导致风轮有加速趋势时，控制系统会通过电流环调节，瞬间增大Iq。
这意味着发电机需要更大的力矩才能转动，相当于给主轴施加了一个反向的电磁阻力。
这个阻力变化就是前面提到的电磁阻尼。它通过调整电流实现，响应速度可达毫秒级，在变桨系统动作前，率先抵消风载冲击，保护齿轮箱和主轴。
电流监测决定了风机在电网波动时的表现。
谐波抑制：变流器的高频开关会产生谐波。安装在网侧的高精度电流传感器（通常是霍尔电流传感器或罗氏线圈）检测到这些谐波成分后，控制系统会主动产生一个相位相反、幅值相等的电流，与之抵消。这能让注入电网的电流保持完美的正弦波形。
故障穿越（高/低电压穿越）：当电网发生短路（电压骤降）或雷击（电压骤升）时，电流会剧烈波动。
低电压穿越：电网电压跌落的瞬间，电流会急剧增大。电流监测会迅速捕捉到这个变化，指令变流器进入故障态模式，同时配合Chopper（斩波器）或Crowbar（撬棒保护电路），快速消耗或旁路多余的能量，确保变流器不被过电流烧毁，同时向电网提供必要的无功电流支撑，帮助电网恢复电压。这是并网规范中的硬性要求。
通过对电流特征的精细分析，可以判断机械部件的健康状况。
叶片不平衡与气动偏差：
当叶片出现结冰、开裂或桨距角不对时，风轮每转一圈，发电机的转矩和电流就会波动一次。
通过对定子电流进行频谱分析，可以提取出转频（1P）及其倍频的电流特征。如果这些频率的幅值异常增大，系统就可以预警叶片可能存在不平衡问题，提示运维人员检查。
齿轮箱与轴承故障：
齿轮的齿面损伤或轴承的点蚀，会在旋转时产生微小的扭矩波动。
这种波动会调制发电机的电流信号。通过高分辨率的电流采集和高阶频谱分析，可以解调出这些故障特征频率，在设备彻底损坏前发现早期故障。
针对20MW风机这种功功率、高电压、强干扰的场景，电流检测方案的选择非常关键，核心的技术难点在于：如何在上千安培的强电环境中，毫秒级甚至微秒级地还原出真实的电流波形，同时还要保证高可靠性和电气隔离。
目前主流的方案主要有四种：霍尔电流传感器、罗氏线圈、光纤电流传感器以及分流器。它们在20MW风机的不同环节（机侧、网侧、中性点）各有优劣。
以下是详细的介绍：
这是目前风机变流器中应用最广泛的方案，基于霍尔效应原理。
原理：被测电流产生的磁场，通过磁环聚集，作用于霍尔元件，输出电压信号。
形态：通常分为开环（直检式）和闭环（磁平衡式，也称零磁通）两种。
优点：能够测量直流和交流，频带较宽（从0到上百kHz），电气隔离性好。闭环霍尔精度高、线性度好。
缺点：磁芯存在磁滞效应，大电流冲击下可能产生饱和；闭环霍尔功耗稍大；体积和重量相对较大；温度漂移会影响精度；成本相对开环霍尔高。
20MW风机应用场景：
变流器内部：主要用于机侧和网侧的精确矢量控制。因为需要测量转矩电流分量（Iq，含直流成分），所以必须用能测直流的霍尔传感器。常用于核心控制回路。
这是一种基于电磁感应的测量线圈，测量的是微分电流信号，需要配合积分器使用。
原理：将线圈均匀绕在非磁性骨架上，套在被测导体上，感应电压与电流的变化率（di/dt）成正比。
优点：不饱和，即使遇到巨大的短路电流（几十倍额定电流），也能准确测量；线性度极好；成本相对较低；重量轻、柔性好，便于安装。
缺点：不能测直流；低频特性差，低频信号漂移严重；对安装位置敏感，抗外磁场干扰能力相对较弱；需要外接积分器和供电，积分电路容易受温漂影响。
20MW风机应用场景：
短路保护与故障监测：非常适合用于过流保护和电网故障录波。由于20MW机组短路电流巨大，罗氏线圈不饱和的特性是关键优势。常用于机舱内开关柜或变流器输出端的保护回路。
这是近年来的前沿技术，利用法拉第磁光效应，特别适合高电压环境。
原理：激光在光纤中传输，其偏振面会在磁场作用下发生旋转，旋转角度与电流成正比。
优点：绝缘性能极佳，光纤本身就是绝缘体，可以浮在高压侧测量；无磁饱和；无二次开路风险；抗电磁干扰能力强；体积小、重量轻。
缺点：成本较高；长期稳定性（尤其是光纤的应力双折射导致零点漂移）曾是技术难点，但近年来已有较大突破；对振动敏感，安装要求高。
20MW风机应用场景：
发电机中性点/高电位测量：非常适合测量发电机定子绕组中性点的电流，或者变压器套管的电流。因为它不需要复杂的绝缘处理，可以直接在高压端进行测量。
直流母线监测：部分特殊设计可用于测量直流母线的大电流。
基于欧姆定律，通过在电路中串联精密电阻，测量其压降。
原理：I=V/R。
优点：原理简单，精度极高（可用于计量），响应速度快，无磁滞和饱和问题。
缺点：没有电气隔离，需要配合隔离放大器使用；存在功率损耗和发热问题，在大电流下需要强制冷却；体积笨重。
20MW风机应用场景：
实验测试与计量：由于功耗太大，通常不用于长期在线运行，多用于出厂试验台的标定，或者变流器内部直流支撑电容的均压/均流检测（短时小范围）。
在实际的20MW风机设计中，通常不会只用一种传感器，而是混合部署：

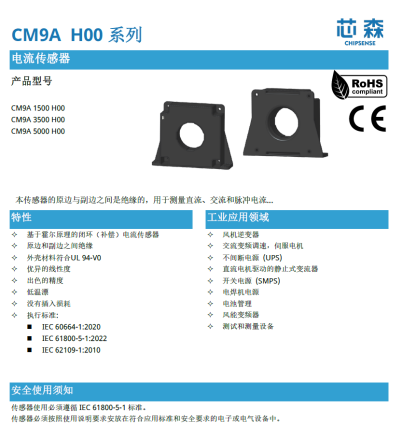

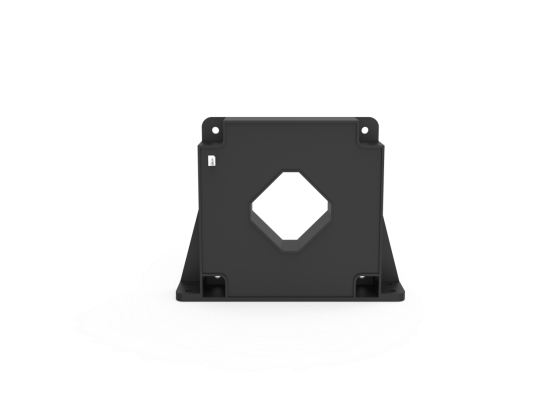

核心控制链路（高性能要求）：在变流器的机侧和网侧，为了实现对电流矢量的毫秒级精确控制，通常选用高精度闭环霍尔电流传感器（如芯森电子的CM9A系列，具有±0.3%的精度、±0.1%线性误差和1500A-5000A量程）。它能够提供同时包含直流分量和交流分量的完整信号，保证转矩控制的精确性。
保护链路（可靠性要求）：在并网开关柜或变流器输出端，为了应对可能发生的巨大短路电流，防止保护装置在电流互感器饱和时拒动，通常会选用罗氏线圈。它能确保大电流冲击下依然线性传变，保证保护动作的可靠性。
关键点位监测（特殊需求）：在发电机中性点这类高电位、难以取能的特殊位置，光纤电流传感器是最佳选择。它可以直接安装在高压端，通过光纤将信号传回控制室，实现高质量的绝缘监测和差动保护。
海上风电相对于陆上风电的运维成本要高很多，据相关数据显示，海上风电运维成本占风电场全生命周期总成本的20%-30%，无效运维成本占比高达35%，要降低无效成本，这就需要降低人工巡检的依赖，在技术上，可以在发电机、齿轮箱、变流器关键节点布局霍尔电流传感器+振动传感器。通过电流波形分析，如电流谐波增加，判断齿轮箱的磨损程度，结合振动数据，预测轴承故障。
技术风险
高频噪声干扰：PWM信号可能导致霍尔传感器输出抖动，需硬件滤波+软件算法联合抑制。
长期漂移：海上高盐雾环境可能加速传感器老化，需定期校准。
成本压力
高精度霍尔传感器价格为传统互感器的2–3倍，但综合运维成本降低20%。
解决方案：与国产品牌（如芯森、中车）合作，降低采购成本。
标准缺失
目前缺乏风电行业专用的霍尔传感器标准，企业需参考IEC 61850（电力自动化）与GB/T 37882（风电并网）。
通过与AI深度融合，学习分析电流波形，实现风机故障的“自诊断”。某头部风电企业正研发基于霍尔传感器数据的数字孪生平台，预计2027年上线。
在风电制氢项目中，霍尔传感器用于电解槽电流监测，优化氢气产量。
结合5G+边缘计算，电流等数据实时传输至岸上控制中心，远程自动化分析运维，实现海上风电的无人化。
