在工业自动化领域，并非所有场景都需要工业机器人级别的极致动态响应。对于大量的风机、水泵、通用机械手及变频器应用，过高的传感器规格不仅增加成本，还可能引入不必要的高频噪声。
传统的开环霍尔传感器往往被认为“慢”且“不准”，但在ASIC技术与新型磁芯材料的加持下，现代开环传感器已发生质变。芯森电子 AN1V系列 凭借 250kHz带宽 和 2.5μs典型响应时间，正在打破传统开环传感器的性能天花板，成为通用伺服与变频驱动器的“黄金搭档”。
本文将带你深入：
l 需求分析：通用伺服与变频应用真的需要500kHz带宽吗？
l 技术解析：AN1V系列如何实现250kHz带宽与低延迟的平衡
l 实测数据：AN1V系列在典型工况下的表现
l 选型指南：如何根据应用场景选择最具性价比的方案
1.1 不同场景的带宽需求金字塔
伺服与变频应用的带宽需求呈现金字塔结构：
l 顶层（高端机器人、精密机床）：需要 >400kHz 带宽，微秒级延迟，必须使用闭环传感器。
l 中层（通用伺服、CNC进给、电梯）：需要 150kHz-300kHz 带宽，响应时间 <5μs，高性能开环或标准闭环即可满足。
l 底层（风机、水泵、普通变频器）：需要 50kHz-150kHz 带宽，对成本敏感，标准开环是首选。
l 关键洞察：AN1V系列定位正是“中层及部分底层”市场，其250kHz的带宽足以覆盖开关频率在20kHz-40kHz的主流驱动器需求，同时保留了开环传感器的成本与体积优势。
1.2 延迟的量化影响再计算
根据控制理论，带宽 ( fBW) 与延迟 ( Td) 的关系依然适用。对于AN1V系列：
典型跟踪时间 ( tr)：2.5μs (10%-90%)
等效延迟估算：约 1-2μs 级别
代入公式 fBW≈0.4/2π⋅Td ：
当 Td≈1.5μs 时 → 理论支持带宽约 42kHz (保守估算)
实际实测带宽：250kHz (-3dB点)
解读：AN1V系列的250kHz带宽意味着它能准确捕捉到高达250kHz的正弦波信号变化。对于载波频率为20kHz的PWM系统，其采样能力绰绰有余，能够保证电流环的稳定运行，避免低频振荡。
2.1 专用ASIC芯片的赋能
虽然AN1V是开环结构，但其核心——信号调理ASIC芯片采用了先进工艺：
低噪声设计：输出噪声低至1.1mV - 5mV（取决于量程），提高了小电流下的信噪比。
温度补偿：内置温度补偿电路，将零点漂移和增益漂移控制在较低水平（零点漂移典型值±5mV，全温范围漂移可控）。
快速响应：优化的内部电路设计，将跟踪时间压缩至2.5μs（典型值），远快于传统开环传感器的10μs+水平。
2.2 紧凑结构与绝缘安全

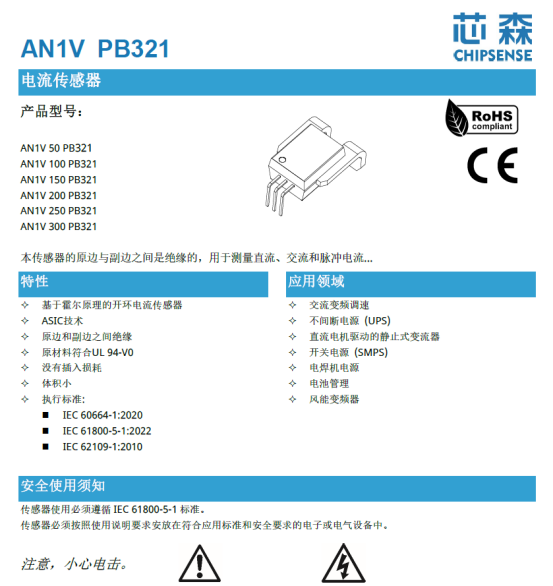

AN1V PB321封装体现了高度集成化：
体积小：适合高密度安装的驱动器内部。
高绝缘：原副边隔离耐压高达 4.8kV (AC, 1min)，符合 IEC 60664-1 标准，适用于 CAT III 环境，确保安全。
低功耗：典型电流消耗仅 5mA，降低驱动器自身发热。
2.3 宽量程覆盖
AN1V系列提供丰富的量程选择，满足不同功率等级需求：
50A, 100A, 150A, 200A, 250A, 300A 多种规格。
统一的 3.3V 单电源供电，便于与主流MCU/DSP接口直接连接。
输出电压范围： VOUT=0.33V+Gth×IP，零点为0.33V，留有足够的负向电流测量余量（双向测量）。

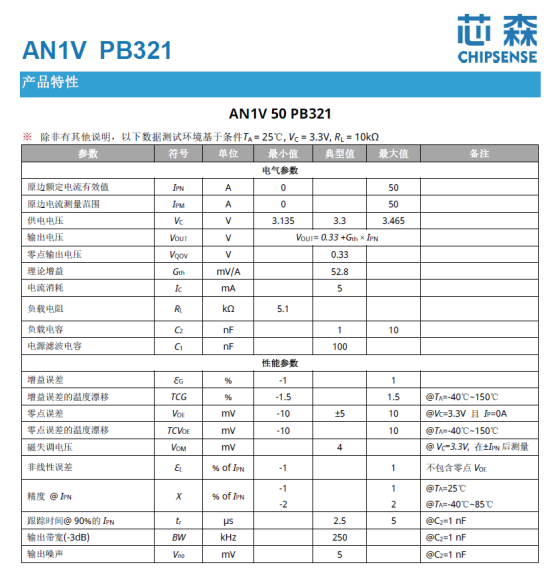

基于芯森电子实验室测试平台（ TA=25℃，VC=3.3V），AN1V系列关键性能如下：
3.1 动态响应测试
性能指标 | AN1V系列典型值 | 传统开环传感器 | 备注 |
响应时间 ( tr) | 2.5 μs | 7-10 μs | @90% IPN, @C2=1 nF |
带宽 (-3dB) | 250 kHz | 50-100 kHz | 满足20kHz+ PWM调制 |
相位滞后 | 极小 | 较大 | 在20kHz下相位误差可忽略 |
解读：2.5μs的响应时间意味着在10kHz的控制频率下，相位滞后极小，完全能够支撑稳定的电流环控制，不会成为系统瓶颈。
3.2 精度与稳定性
性能指标 | AN1V系列 (@25°C) | AN1V系列 (全温 -40~85°C) |
精度 ( XX ) | ±1% of IPN | ±2% of IPN |
零点误差 ( VOE) | ±5 mV | ±10 mV |
非线性误差 ( ϵL) | ±1% of IPN | - |
磁失调电压 ( VOM) | 4 mV | - |
工程意义：±1%的典型精度对于通用伺服和变频器而言已经完全足够。在全温范围内保持±2%的精度，确保了设备在恶劣工业环境下的可靠性。
3.3 噪声表现
输出噪声：低至 1.1mV - 5mV (RMS, 取决于量程)。
低噪声意味着控制系统无需过度滤波，从而进一步减少了软件算法带来的额外延迟。
4.1 推荐应用场景
场景一：通用变频器（风机、水泵、压缩机）
l 需求：成本控制、长期可靠、中等动态响应。
l 推荐：AN1V系列（根据电机电流选择对应量程）。
l 优势：相比闭环方案成本降低30%-50%，性能完全满足V/F控制及矢量控制需求。
场景二：通用伺服驱动器（包装机械、纺织机械）
l 需求：响应速度<5μs，精度±1.5%以内。
l 推荐：AN1V系列。
l 优势：2.5μs响应时间足以支撑速度环和位置环的快速调节，且体积小，利于驱动器小型化。
场景三：新能源与储能（BMS、DC-DC变换器）
l 需求：高绝缘、双向电流测量、低功耗。
l 推荐：AN1V系列。
l 优势：4.8kV绝缘耐压，3.3V单电源供电，零点0.33V支持双向电流检测。
4.2 应用注意事项
1. 负载电容匹配：文档建议负载电容 C2 在 1nF - 10nF 之间。过大的电容会降低带宽，过小可能增加噪声。推荐默认使用 1nF 以获得最佳250kHz带宽。
2. 安装方向：注意引脚定义，电流从 Pin 4流向Pin 5 时，输出电压增大。安装时需确保方向正确，否则反馈极性相反会导致系统失控。
3. 温度考量：虽然AN1V支持最高150°C环境温度（部分型号），但在长期高温工作下，建议预留散热空间，以保证精度在最佳范围（-40~85°C）。
4. 非超高速场景：如果您的应用是高频注入控制、极高频PWM（>50kHz）或纳米级精密加工，建议仍选用芯森电子的闭环系列（如CR1V），AN1V作为开环方案在极端动态下可能存在微小的磁滞误差。
电流传感器的选型不是简单的“参数竞赛”，而是“场景匹配”。
l 如果您追求极致性能（带宽>400kHz，零超调，±0.3%精度），请选择闭环传感器。
l 如果您关注综合效益（带宽250kHz，响应<3μs，±1%精度，更优成本），AN1V系列开环传感器是您的理想之选。
芯森电子AN1V系列证明了：通过先进的ASIC设计和工艺优化，开环传感器也能拥有接近闭环的动态性能，为广大的通用工业驱动市场提供了更具竞争力的解决方案。
这不仅是产品的迭代，更是工程设计理念的回归——在满足性能的前提下，追求极致的可靠与成本优化。
技术声明
本文数据基于芯森电子 DS-AN1V PB321 规格书及实验室实测。
具体应用效果受电路板布局、干扰环境及控制算法影响，建议在设计阶段进行验证。
