能源，尤其是不可再生能源，向来是兵家必争之物，纵观古今中外历史，很多战争大多是为了能源。当前国际局势风云变幻，中东等地缘政治紧张局势正加剧全球能源供应链的不确定性，作为普通老百姓，最直观的体会是汽车加的油，从“6元”时代进入了“9元”时代只用了不到一个月时间。在此背景下，新能源被推向了新的高度，倒逼各国寻求能源自主可控，大力发展光伏、风电等可再生能源，储能也迎来前所有未有发展机遇，而储能系统的安全性与自主可控能力成为行业焦点。本文基于芯森电子（ChipSense）最新的FR系列磁通门传感器技术，探讨如何利用高灵敏度模拟量传感器（FR7V/FR5V/FR2V系列）与数字量电池传感器（FR1C系列）构建分层防御体系，实现储能系统从绝缘监测到能量管理的精准覆盖。
全球能源格局重塑之际，储能作为平衡能源供应、保障用电安全的关键基础设施，其重要性日益凸显。然而，地缘冲突导致的能源供应链波动，叠加极端天气、网络攻击等风险，使储能系统的安全性与自主可控能力面临严峻考验。芯森传感器以全链路国产化技术突破，为行业提供安全、可靠、稳定的电流监测解决方案，助力客户应对复杂环境挑战。
储能系统工作环境复杂，存在强电冲击与电磁干扰。芯森FR系列均采用磁通门（Fluxgate）技术，利用磁芯在饱和状态下的非线性特性进行检测。相较于传统霍尔传感器，磁通门技术具备零点稳定、温漂极低（典型值±1.5mV/K）、抗干扰能力强（共模抑制比高）的核心优势，能够保证在-40°C至+85°C的宽温范围内不“误报”、不“漏报”。
根据芯森电子最新的产品规格书，FR系列主要分为两大应用阵营：
1. 绝缘与漏电监测阵营（电压输出）：包含 FR7V H00、FR5V H00 与 FR2V H00 系列。这三款产品均为电压输出型，专为检测直流剩余电流（漏电流）设计，量程覆盖从5mA到300mA的宽范围。
2. 电池主回路监测阵营（数字输出）：即 FR1C H00 系列。这是一款专为动力电池及储能变流器设计的电流传感器，具备CAN 2.0B数字通信接口，量程覆盖±300A至±500A，直接接入BMS进行能量管理。

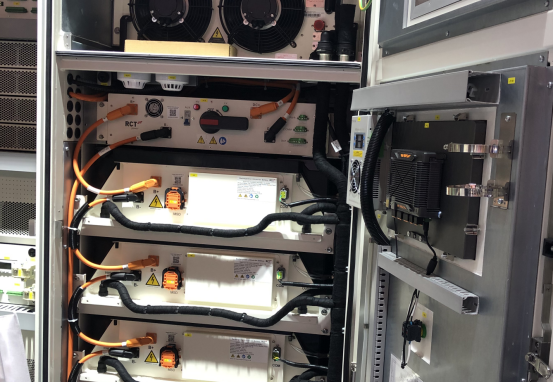

在储能系统的直流侧，光伏板、电池组与逆变器之间往往存在分布电容与绝缘老化风险。传统的机械式漏电保护器（RCD）响应阈值通常为30mA，往往在故障已造成热积累时才动作。芯森的电压输出系列传感器，通过毫安级的高灵敏度，实现了“早期预警”。
1. 微漏电的“显微镜”：FR7V H00系列
针对家庭储能或精密光伏逆变器，漏电流往往始于微安级的爬升。
l 核心参数：根据规格书 DS-FR7V H00-CN-V3，该系列提供 ±5mA (FR7V 0.005) 和 ±10mA (FR7V 0.01) 两种规格。
l 应用场景：作为最高灵敏度的检测节点，FR7V通常安装在电池包出口或组串式逆变器内部。当绝缘电阻下降导致漏电流超过5mA时，传感器即可输出报警信号，此时系统尚处于“潜伏期”，运维人员有充足时间进行排查，避免非计划停机。
2. 中大电流的“守门员”：FR5V H00 与 FR2V H00系列在工商业储能集装箱或大型地面电站中，系统电压更高（1000Vdc/1500Vdc），背景漏电流较大，需要更宽量程的传感器。
核心参数：
l FR5V H00 (DS-FR5V H00-CN-V2.1)：量程覆盖 ±10mA 至 ±100mA，适合中功率直流电源及汇流箱监测。

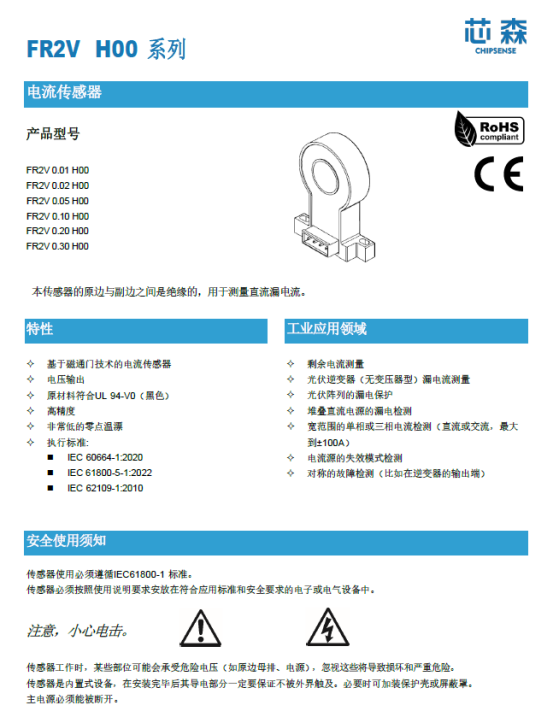

l FR2V H00 (DS-FR2V H00-CN-V3.1)：量程覆盖 ±10mA 至 ±300mA，具备更大的穿孔尺寸（φ20mm-φ40.5mm），适合大截面母排的漏电检测。
l 应用场景：这两款传感器通常部署在直流汇流柜或PCS（变流器）直流侧。它们不仅具备3.0kV-3.6kV的隔离耐压，能承受系统级的浪涌冲击，还能通过电压信号实时反馈漏电流大小。当漏电流在10mA-100mA区间快速爬升时，系统可判断为“发展期故障”，触发降额运行或软切断，而非直接硬跳闸，保护设备硬件。

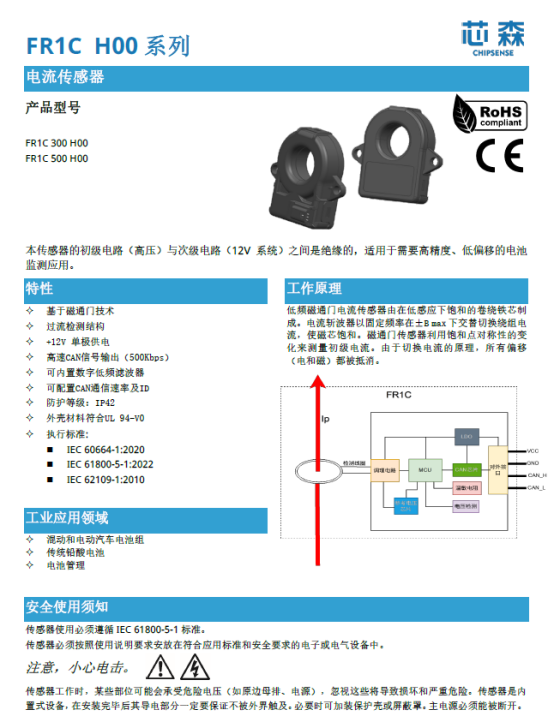

如果说漏电传感器是免疫系统，那么电池电流传感器就是神经系统。芯森 FR1C H00 系列（DS-FR1C H00-CN-V2）填补了传统模拟传感器在通信与诊断上的空白。
1. 全数字化通信FR1C系列提供 ±300A 和 ±500A 两种规格，专为储能电池主回路设计。与输出模拟电压的FR7V/5V/2V不同，FR1C直接输出 CAN 2.0B 协议信号（500Kbps）。
技术优势：在储能集装箱复杂的电磁环境中，数字信号传输比模拟电压信号（0-5V）更抗干扰，避免了长距离传输中的信号衰减与噪声耦合。
数据集成：它直接将电池的充放电电流（精度±0.5%）上传至BMS，用于精准的SOC（荷电状态）与SOH（健康状态）计算。
2. 内置安全诊断机制FR1C系列具备完善的故障自诊断功能，符合IEC 61800-5-1功能安全标准。
故障上报：当传感器内部发生FLASH校验错误、磁通门振荡异常或温度超限时，FR1C会通过CAN总线发送特定的错误码（如0x41, 0x42等），而非简单的信号归零。这种“有声”的故障模式，让BMS能明确区分是“无电流”还是“传感器损坏”，从而执行SIL级别的安全停机策略。
• 安全增效：毫秒级响应避免火灾、爆炸等事故，降低运维成本超30%。
• 智能运维：助力AI故障预判模型实现主动维护，延长系统寿命20%。
• 全球适配：宽量程、多协议设计满足不同场景需求，助力客户全球化布局。
在能源安全与产业变革的关键期，芯森电子将持续以创新突破赋能储能行业，用精准、可靠、自主的电流传感技术，助力客户构建更安全、更高效的能源体系。选择芯森，即是选择对风险的掌控，对未来的保障。
