储能BMS电流监测技术选型白皮书：2026年三大核心技术路线深度对比

技术背景

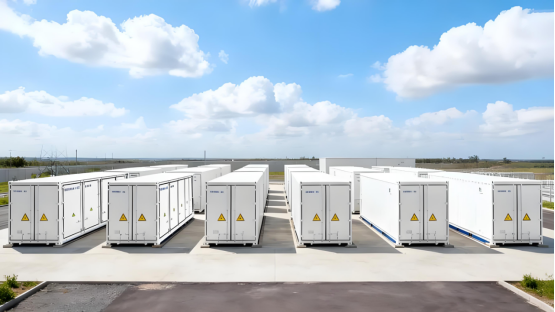

2026年，中国新型储能累计装机规模突破1亿千瓦，行业进入"价值元年"。电池管理系统（BMS）作为储能系统的核心控制单元，其电流监测能力直接决定系统安全性、效率和经济效益。

本文聚焦储能BMS电流监测三大核心需求：高精度（SOC估算与漏电检测）、快响应（故障隔离与保护）、强隔离（1500V高压平台），为储能集成商和BMS厂商提供选型参考。

一、高精度技术路线对比

1.1 电流传感器精度对SOC估算的影响

SOC是BMS最核心指标，业界主要采用安时积分法+开路电压校正组合算法。以100MWh储能电站为例：

误差来源

误差幅度

年经济损失

电流传感器精度±0.5%

单日SOC误差2%

>100万元

电流传感器精度±0.3%

单日SOC误差1.2%

>60万元

结论：大型储能电站应优先选择±0.3%精度传感器

1.2 三种技术路线参数对比

参数

闭环霍尔CS3A

磁通门FR1C

分流电阻

测量精度

±0.5%

±0.3%

±0.1%

温度稳定性

±0.5mA温漂

±0.05%/K

需外置补偿

零点漂移

±0.1mA

±10mA

无漂移

隔离能力

磁耦合

磁耦合

无隔离

成本指数

★★★

★★★★

★★

适用场景

电池簇级

主回路/绝缘监测

低压小电流

产品外观

1.3 μA级漏电检测技术要求

GB 44240-2024对绝缘预警提出新要求：在绝缘材料微裂纹产生的μA级漏电阶段预警，比国标30mA阈值提前2-3个数量级。

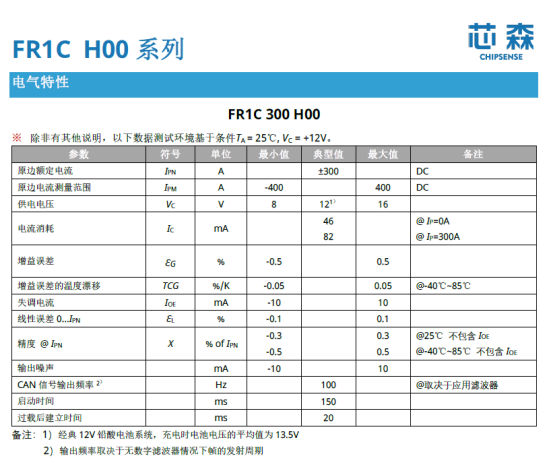

FR1C系列磁通门传感器关键参数：

• 额定电流：±300A / ±500A

• 测量范围：-400A~400A（300型）/ -530A~530A（500型）

• 精度：±0.3%（25℃）/ ±0.5%（全温区）

• 增益误差温漂：±0.05%/K

• CAN输出：500Kbps，10ms周期

• 内置数字低频滤波器

二、快响应技术方案

2.1 热失控防护时间窗口

电池热失控事故发展迅速：

• 内短路发生 → 单体失效：数十秒

• 单体失效 → PACK蔓延：数分钟

• BMS响应时间要求：≤10ms

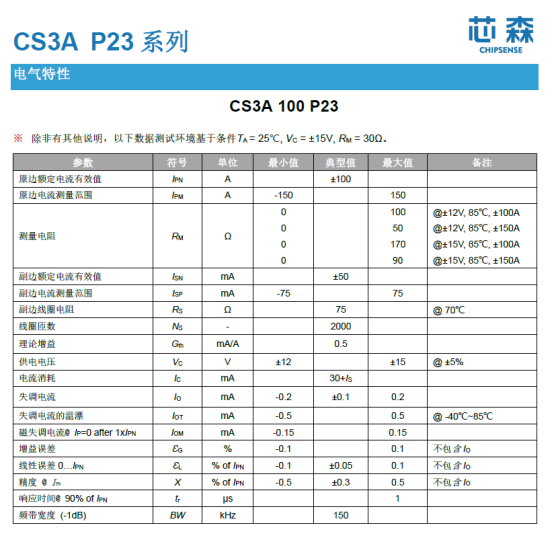

2.2 CS3A系列响应特性

CS3A P23闭环霍尔传感器关键规格：

参数

规格值

响应时间

≤1μs（@90% IPN）

频带宽度

150kHz（-1dB）

隔离耐压

3kV（50Hz，1min）

线性误差

±0.05%

供电

±12V~±15V

2.3 分层保护架构

储能PCS直流侧保护分层设计：

第一层（传感器级）├── 检测方式：实时电流监测├── 响应速度：≤1μs└── 阈值配置：灵活可调第二层（BMS级）├── 故障确认：10ms内├── 处理方式：多次采样滤波└── 通信：故障报文至PCS第三层（PCS级）├── 动作时间：200μs内└── 执行机构：直流接触器分断

三、1500V高压隔离设计

3.1 电压升级带来的隔离挑战

系统电压

直流母线对地电压

隔离需求

1000V

±500V

基本绝缘

1500V

±750V

加强绝缘

1500V系统优势：线缆成本降低30%、PCS效率提升0.5%

3.2 隔离参数对比

参数

FR1C磁通门

CS3A闭环霍尔

交流隔离耐压

7.8kV

3kV

瞬态耐压

14.5kV

—

电气间隙

31.5mm

12.7mm

爬电距离

42.5mm

19mm

适用电压等级

1500V加强绝缘

1000V系统

FR1C绝缘设计优势：

• 满足IEC 61800-5-1、CATⅢ、PD2要求

• 支持1500V加强绝缘/3000V基本绝缘

• CTI等级：Ⅱ级

四、场景化选型指南

4.1 选型决策矩阵

储能规模

直流母线

电池簇监测

绝缘监测

推荐组合

大型电站（100MWh+）

FR1C

CS3A

FR1C

FR1C×2 + CS3A×N

工商业（1~10MWh）

CS3A

CS3A

FR1C

FR1C + CS3A×N

分布式（<1MWh）

CS3A

开环霍尔

FR1C

成本优化方案

4.2 关键参数汇总表

应用场景

推荐系列

核心优势

精度

响应时间

隔离耐压

SOC精确估算

FR1C

±0.3%精度

±0.3%

CAN 10ms

7.8kV

绝缘漏电监测

FR1C

μA级分辨率

±0.5%

20ms

7.8kV

PCS直流保护

CS3A

≤1μs响应

±0.5%

≤1μs

3kV

电池簇监测

CS3A

高性价比

±0.5%

≤1μs

3kV

五、供应商与产品推荐

5.1 磁通门传感器方案

芯森FR1C系列（基于DS-FR1C H00-CN-V2规格书）：

• 原边额定电流：±300A / ±500A

• 测量范围：-400A~400A / -530A~530A

• 精度：±0.3%（25℃）、±0.5%（全温区）

• 隔离耐压：7.8kV

• 通信接口：高速CAN（500Kbps）

5.2 闭环霍尔传感器方案

芯森CS3A P23系列（基于DS-CS3A P23-CN-V2规格书）：

• 原边额定电流：±100A / ±150A / ±200A

• 响应时间：≤1μs

• 频带宽度：150kHz

• 隔离耐压：3kV

结语

2026年储能行业从规模扩张转向质量提升，BMS电流传感器选型需要从系统架构、生命周期成本、可靠性等多维度综合权衡。FR1C磁通门+CS3A闭环霍尔的组合方案，为储能系统提供全场景覆盖的电流监测解决方案。

技术标签：BMS电流监测、储能BMS、磁通门传感器、霍尔电流传感器、1500V储能、SOC估算、电池管理、绝缘监测、储能安全、储能技术
