行业春风与监管重压并存，2026年充电桩进入"质量攻坚年"
截至2025年底，全国充电基础设施保有量已突破2009.2万个，车桩比优化至2.2:1（数据来源：中国充电联盟）。国家发改委印发的《电动汽车充电设施服务能力"三年倍增"行动方案（2025—2027年）》明确要求：到2027年底，全国建成2800万个充电设施，满足超过8000万辆电动汽车充电需求。政策持续加码的同时，执法力度也在同步收紧——2026年4月，广西、上海、山东、四川等多地充电桩运营企业因"未经强制检定即投运"或"检定不合格继续使用"而接连被罚，充电桩的计量合规与电气安全已成为行业不可回避的硬门槛。
与此同时，比亚迪第二代刀片电池与兆瓦闪充体系已依托1000V高压架构实现最高1MW充电功率，大功率直流快充在公共充电场站中的采用率已达约40%，预计两年后在新投建公共快充场站中占比将超过70%。高速增长与高压合规的双重挑战，对充电桩核心电信号感知元件——电流传感器和漏电流传感器提出了前所未有的严苛要求。
本文旨在梳理充电桩关键传感需求，并提供基于芯森电子（Chipsense）产品体系的精准选型方案。
主回路电流测量：需覆盖从7kW交流桩到480kW超充桩的全功率范围，要求传感器具备高精度、宽频带、良好的温度稳定性和高性价比。
B型剩余电流保护（RCD Type B）：这是强制性安全要求。根据GB/T 18487.1-2023及GB/T 22794-2017，B型RCD必须能可靠检测并断开交流（AC）、脉动直流（6mA平滑直流及以上）以及复合波形的剩余电流。这对传感器的灵敏度、响应速度及信号处理逻辑提出了最高要求。
直流母线电压监测：在直流充电桩中，需对高达1000V的直流母线电压进行高精度、高隔离度的测量，以确保系统稳定与安全。
高可靠性：需适应户外恶劣环境（宽温、湿度、EMC干扰），并保证长期运行的精度与一致性。
芯森电子提供了从主电流、漏电流到电压测量的完整产品矩阵，全面覆盖充电桩应用场景。
（一） 主回路电流检测方案
根据不同的性能与成本需求，可选择霍尔开环或闭环技术。

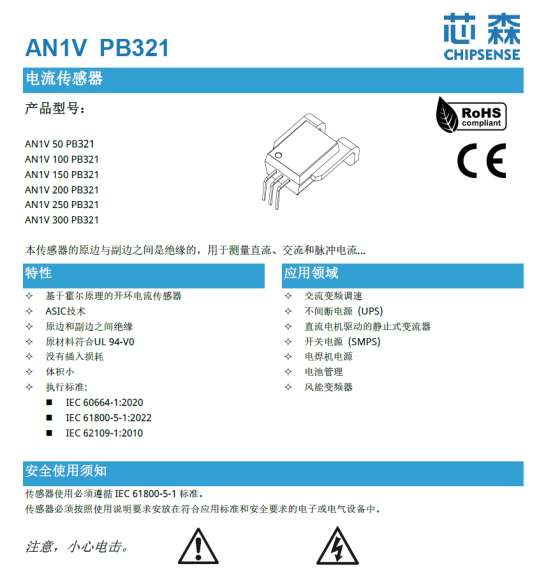

方案A：AN1V系列霍尔开环电流传感器 —— 紧凑型高性价比之选
技术特点：基于霍尔原理的开环设计，单电源（3.3V）供电，极大简化了外围电路。
关键参数：提供±50A至±300A的额定电流（IPN）档位，典型精度±1%，带宽250kHz。
选型建议：适用于对空间和成本敏感，同时对性能有一定要求的交流/直流充电桩主电流测量，是7kW-60kW桩型的理想选择。

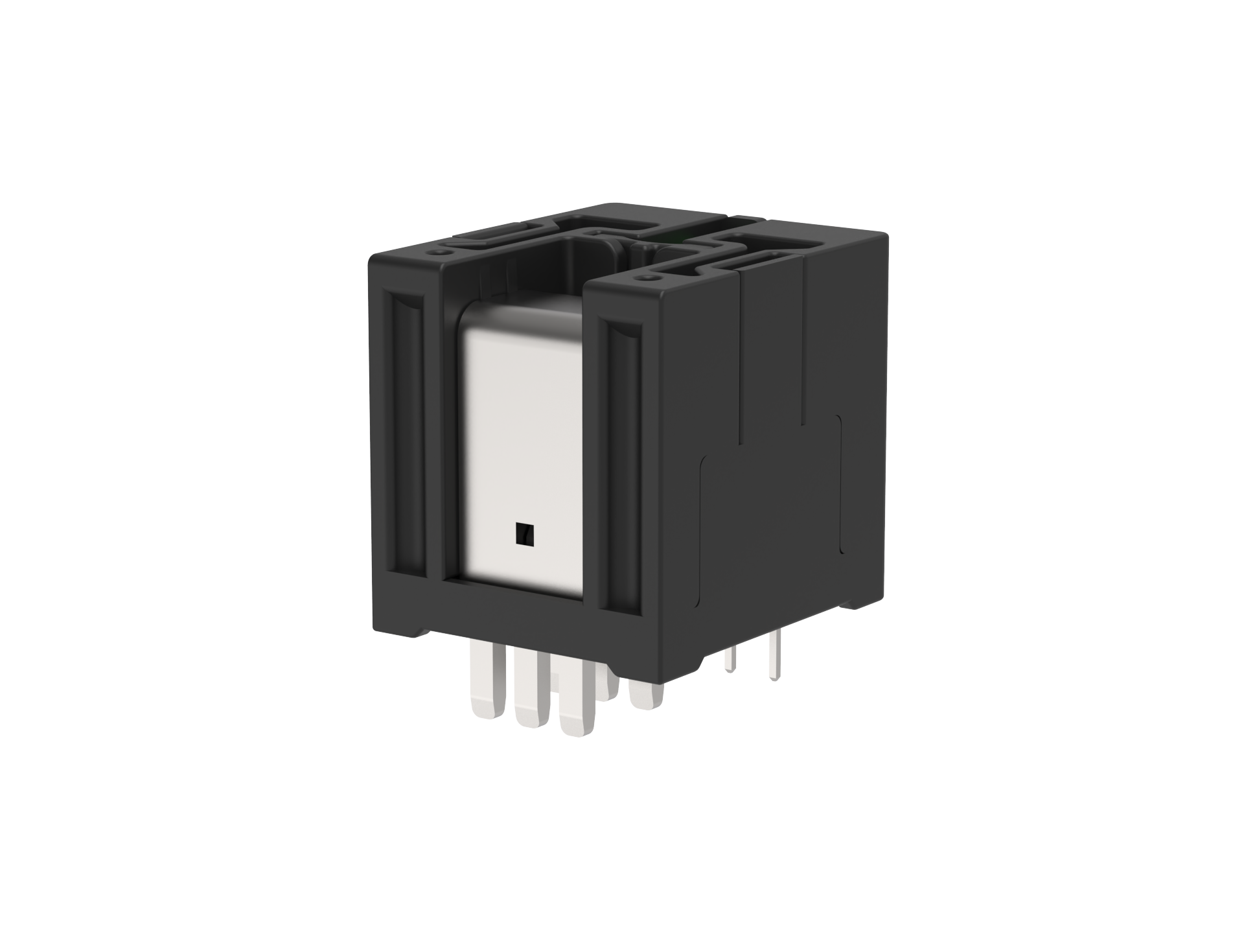

方案B：AN5V PB00系列霍尔开环电流传感器 —— 通用高性能之选
技术特点：基于霍尔原理的开环设计，双电源（±12V~±15V）供电，动态性能更优。
关键参数：提供±10A至±60A的额定电流（IPN）档位，典型精度±0.9%。
选型建议：适用于各类变频调速、逆变及电源设备，在充电桩中可用于辅助电源、风机泵控等场景的电流检测。

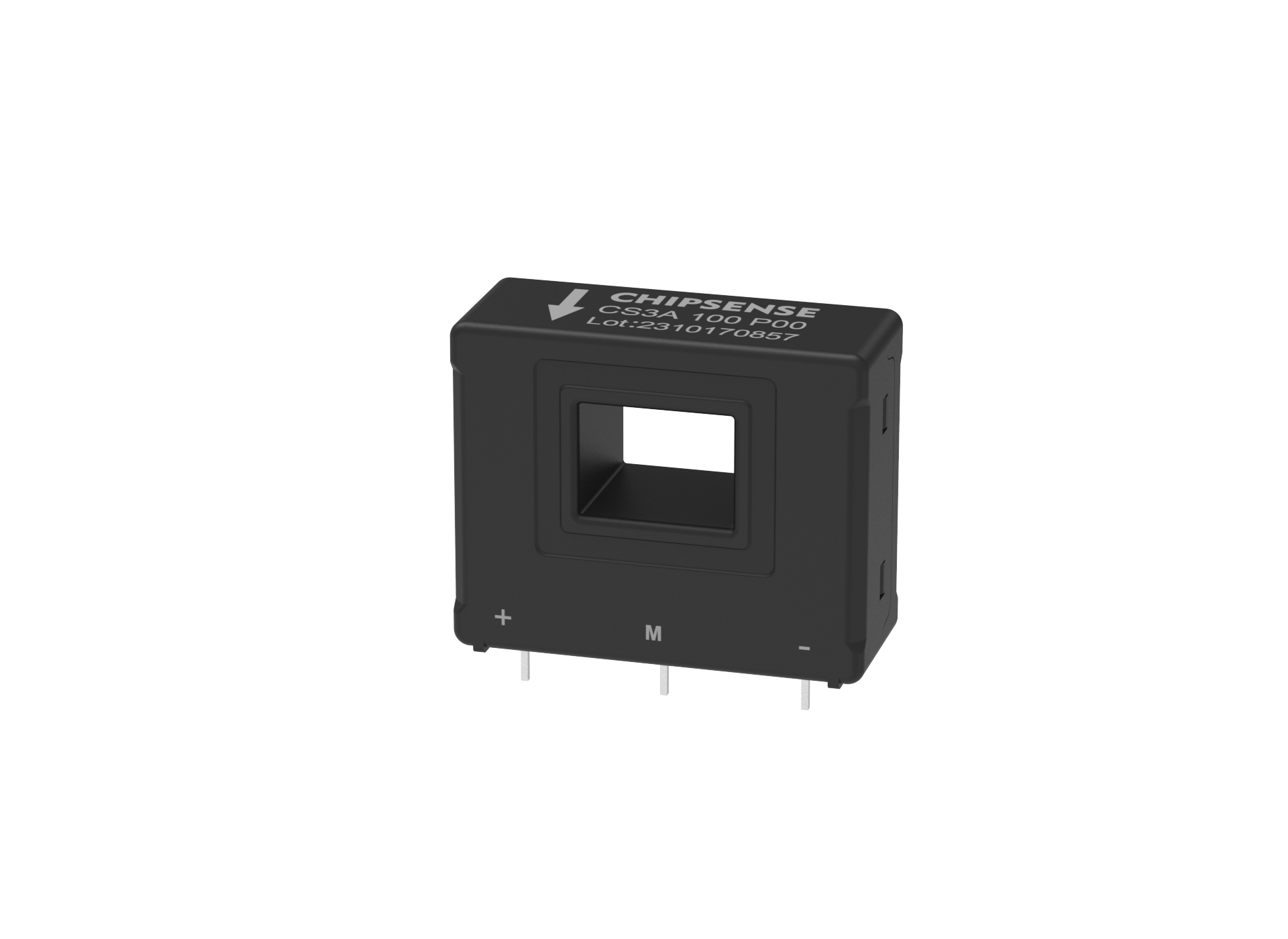

方案C：CS3A P00系列闭环霍尔电流传感器 —— 超高精度与动态响应之选
技术特点：基于霍尔原理的闭环（补偿）设计，通过内部补偿线圈实现近乎为零的磁通，具有极高的精度和线性度。
关键参数：提供±50A, ±100A, ±125A额定电流（IPN），原边测量范围（IPM）最高达±200A。典型精度高达±0.3% of IPN，响应时间仅0.5μs，带宽150kHz。
选型建议：适用于对测量精度、响应速度和动态范围有极端要求的大功率直流充电桩主电流检测，是追求顶级性能方案的理想选择。
（二） B型剩余电流保护（RCD Type B）方案（核心安全单元）
此为满足强制安全标准的核心。芯森电子提供从分体到一体化的完整B型保护解决方案。
方案一（分体式）：CSMD1+ TR3A 6 C00 模组 —— 灵活可配置的B型保护模组
技术特点：专为充电桩B型漏电保护设计的分体式方案。CSMD1为处理模块，TR3A为专用互感器。
核心功能：完全符合IEC 62752, GB/T 22794等B型标准，能检测6mA平滑直流、30mA交流及多种脉动直流剩余电流。模块直接输出脱扣控制信号，并集成自检与校零功能。
选型建议：适用于模式二、模式三充电设备，为开发者提供了最高的设计灵活性和验证便利性。

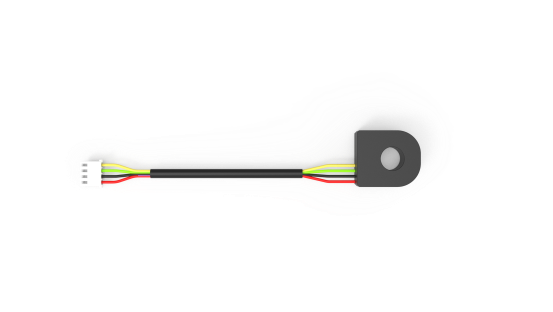

方案二：FR1D 6 C02 B型剩余电流传感器
技术特点：将B型剩余电流传感与保护逻辑集成于单一器件，超小体积。
核心功能：满足B型全电流保护要求，内置处理逻辑，可直接输出脱扣电平。集成自检功能，符合相关安全标准。
选型建议：适用于空间受限、追求高集成度的单相或三相充电桩设计，可大幅简化PCB布局。

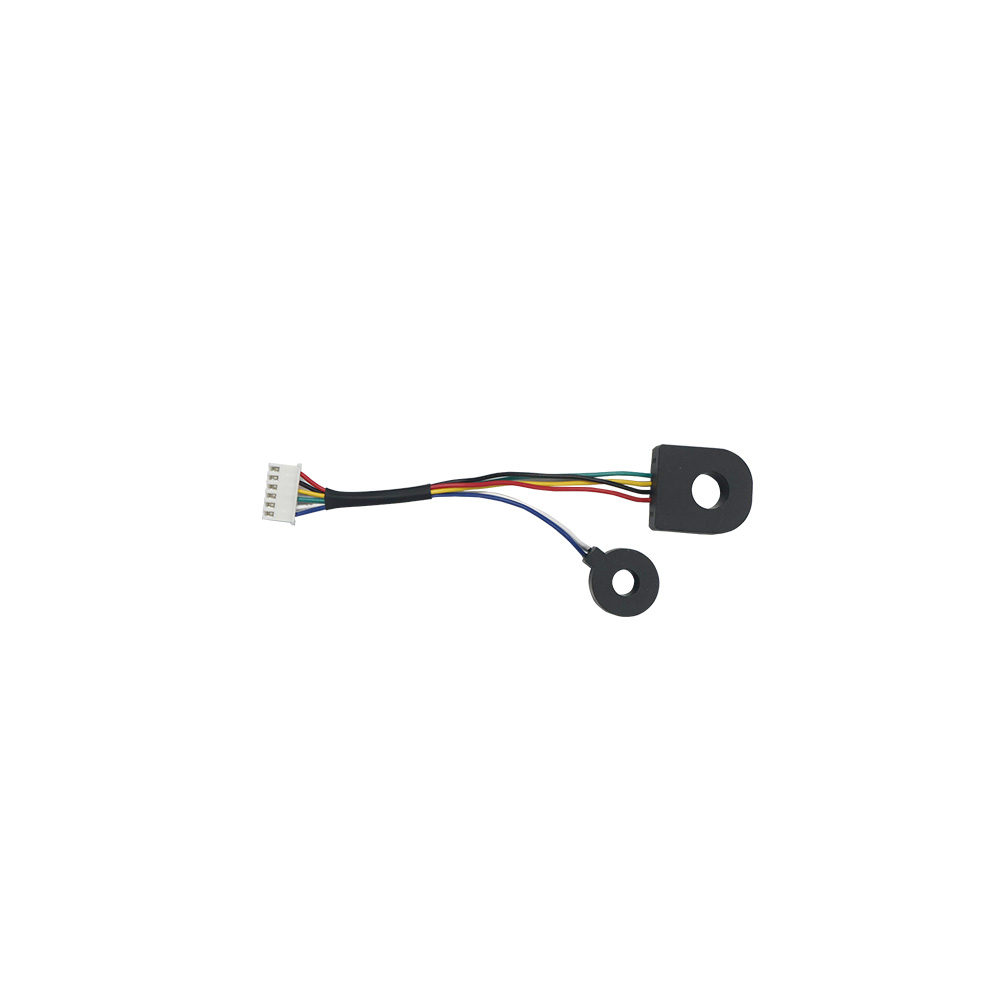

方案三（一体式）：TR6A 32 C00 & FR1D 6 C00 一体式模组 —— 电流测量与B型保护二合一
技术特点：创新性集成设计，将一个32A测量级电流互感器与一个FR1D B型剩余电流传感器合二为一。
核心功能：在提供完整B型漏电保护的同时，集成了主回路电流的测量功能，可用于系统监控和保护。
选型建议：是交流充电桩（AC桩）的优化方案，用单一模块同时解决漏电保护和主电流测量两大需求，显著节省空间与成本。
（三） 高精度直流漏电流测量（非B型保护专用）
对于光伏储能、数据中心电源等需要精密监测直流系统对地绝缘的场合，芯森提供专业传感器。

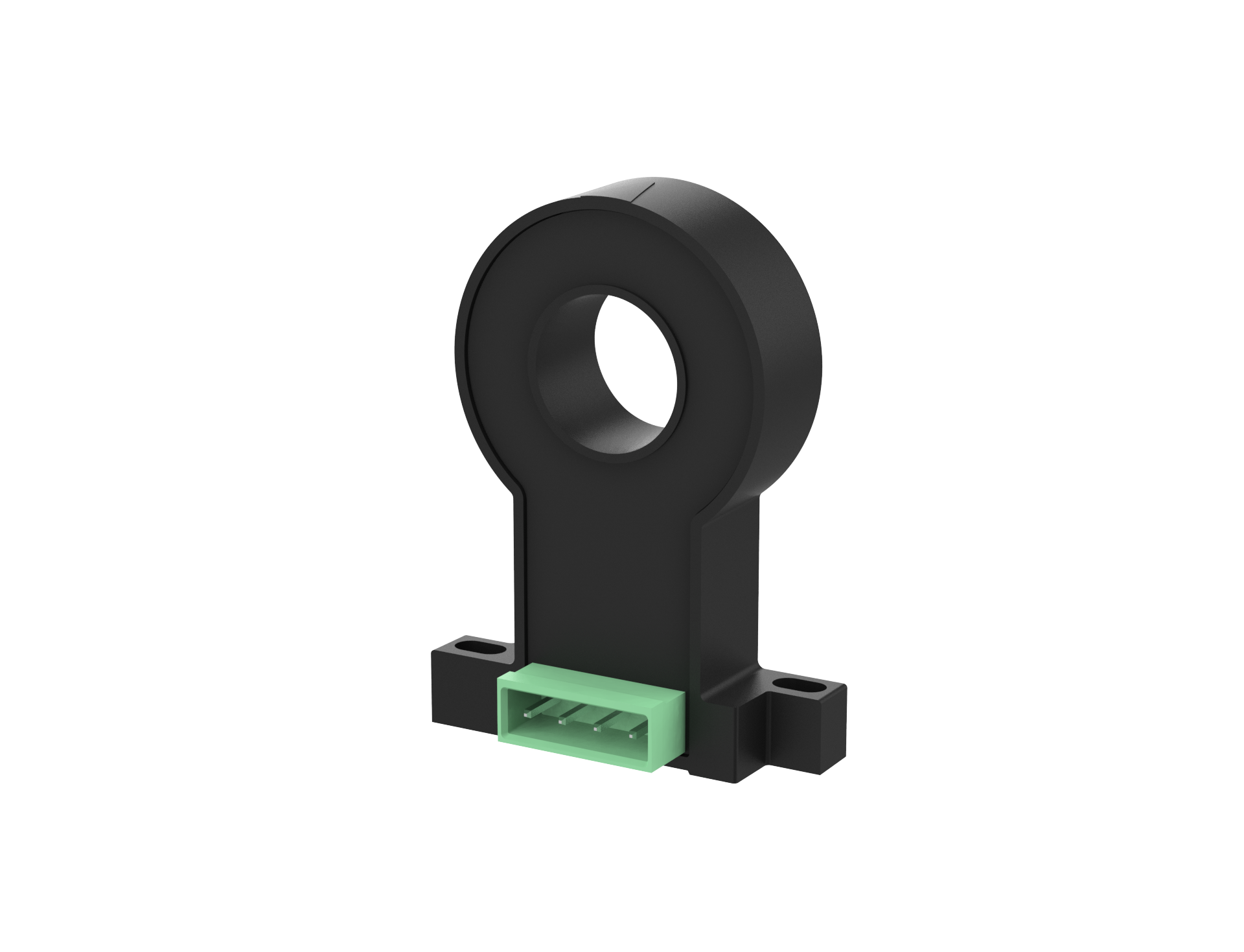

方案：FR5V H00 / FR7V P00 系列磁通门漏电流传感器 —— 高精度直流漏电监测
技术特点：基于磁通门技术，具有超高精度和极低的零点温漂。
关键参数：提供±10mA, ±20mA, ±50mA, ±100mA (FR5V系列) 及 ±200mA (FR7V系列) 等多个额定电流档位，输出为模拟电压信号。
应用定位：主要用于直流漏电流的精确测量，是光伏逆变器、储能系统、服务器电源等场景中绝缘监测的理想前端传感器。请注意：将其用于充电桩B型保护时，需确保后端系统具备处理全电流波形的能力。
（四） 直流母线电压检测方案
方案：VN2A P06 系列闭环霍尔电压传感器 —— 宽范围高精度隔离测量
技术特点：基于霍尔闭环原理，通过测量流经外部电阻R1的电流来间接测量高压，实现原副边高等级隔离。
关键参数：原边额定输入电流IPN为±5mA。通过配置不同的外部测量电阻R1，可实现10V至1500V的宽范围直流或交流电压测量，精度高，线性度好。
选型建议：适用于直流充电桩中直流母线电压的隔离测量，是系统控制和保护的关键反馈单元。
2026年，充电桩行业在政策红利与监管压力双重驱动下，正加速从“规模扩张”向“质量合规”转型升级。电流传感器和漏电流传感器作为充电桩电信号感知的关键元件，其选型是否得当，直接决定设备能否通过强制检定、能否安全稳定运行、能否在日益激烈的市场竞争中赢得客户信赖。
选型速查表：
应用场景
核心需求
首选推荐方案
关键特点
主电流测量
高性价比、紧凑
AN1V PB301 系列
单电源3.3V供电
超高精度、快响应
CS3A P00 系列
闭环霍尔，精度±0.3%
B型漏电保护
灵活开发
CSMD1评估板 + TR3A互感器
分体式，直接输出脱扣信号
高集成度
FR1D 6 C02 传感器
超小体积
集成测量功能
TR6A & FR1D 一体式模组
测量与保护二合一
直流漏电监测
高精度测量
FR5V / FR7V 系列
磁通门技术，用于直流系统绝缘监测
直流电压测量
高隔离、宽范围
VN2A P06 系列
闭环霍尔，测量范围10-1500V
芯森电子充电桩传感器完整产品线覆盖从家用交流小桩到大功率直流超充的全功率段需求，提供从电流检测、B型漏电流保护到电压监测的一站式传感方案，助力充电桩厂商实现合规、可靠与高效的设计交付。
