常见现象包括电流响应跟不上、转矩输出有滞后，甚至在某些工况下出现轻微振荡。这个时候，直觉上往往会继续从控制算法入手，比如调整PI参数、优化采样时序或者修改PWM策略。但如果这些手段效果已经不明显，那就需要考虑一个更基础的问题：控制器拿到的电流信息本身，是否已经存在偏差或延迟。

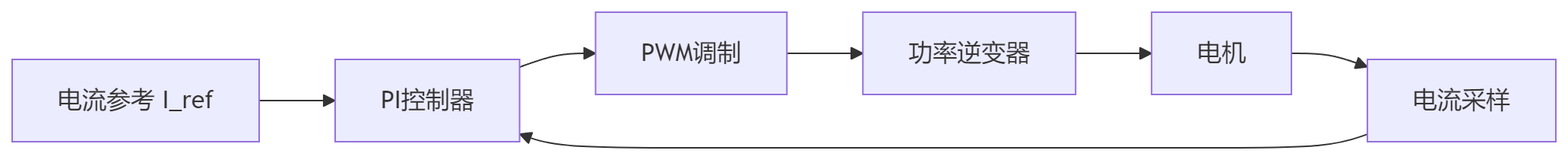

图1：系统结构
从控制结构来看，电流环是一个典型的闭环系统，但这个闭环并不是理想的“实时系统”。在实际实现中，从电流产生到被控制器使用，中间至少会经历几个环节：传感器响应、信号建立、ADC采样以及软件计算。
这些环节叠加起来，会形成一个不可忽略的延迟。如果这个延迟占到PWM周期的比例较高，那么控制器实际上是在用“过去的电流”做决策。这一点在低频情况下影响不明显，但在高频或者快速动态场景下，就会直接体现为响应变慢或者控制精度下降。图2为电流环控制结构示意，采样延迟会直接影响闭环响应速度。
图2：电流环结构
很多系统在升级时会提高PWM频率，希望获得更好的控制分辨率。但实际项目中经常会发现，当频率从10kHz提高到20kHz甚至更高之后，系统性能并没有明显改善，有时反而更难调。
原因通常不在PWM本身，而在采样链路是否能够跟上。PWM频率提高之后，每个周期内留给电流信号建立和采样的时间会缩短。如果传感器的响应时间较长或者带宽不足，那么在采样瞬间，信号可能还没有稳定下来。
这种情况下，控制器读取到的电流值本身就是“偏差值”，后续再怎么优化算法，也只能在错误信息的基础上做调整，自然很难得到理想效果。
相比稳态运行，动态负载更容易暴露采样问题。例如在伺服驱动或者机器人关节中，电流变化速度很快，如果传感器对高di/dt变化的跟踪能力不足，就会对实际波形产生类似“低通滤波”的效果。

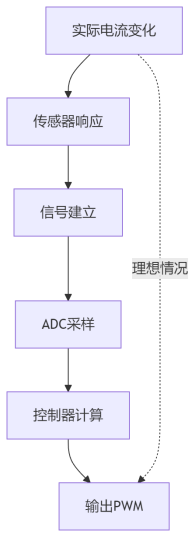

控制器看到的电流变化被“压平”之后，会误判负载状态，从而导致转矩输出不够直接。这种问题通常不会表现为明显误差，而是体现在系统响应不够干脆，比如加减速阶段有拖滞感。图3为电流采样链路中的延迟来源，控制器使用的往往是“滞后电流”。
图3：采样延迟影响
另一个比较典型的问题是温度。很多系统在实验室调试时表现正常，但上线运行一段时间后，性能开始变差，这往往和温漂有关。
例如零点偏移或者增益变化，在短时间内影响不大，但在长时间运行或者多设备一致性要求较高的场景中，会逐渐放大，最终影响控制效果。
当电流等级进入百安培量级之后，采样方案的选择就不再只是实现问题，而开始影响系统性能上限。常见方案中：
l 分流电阻虽然精度高，但功耗和隔离问题明显
l 开环霍尔结构简单，但在温漂和线性方面存在局限
l 互感器无法覆盖直流场景
下表为常见电流采样方案对比，不同方案在动态性能和隔离能力上存在明显差异：
采样方案
响应速度
精度水平
隔离能力
典型应用场景
分流电阻
很快
高
较差
低压、小电流系统
开环霍尔
中等
一般
较好
通用工业场景
闭环霍尔
很快
高
优秀
伺服驱动、变频器等
因此，在需要同时兼顾动态性能、精度和隔离的场景中，闭环霍尔方案会更常见一些。它通过反馈方式将磁芯工作点维持在接近零磁通状态，从而减少磁滞和非线性带来的影响。图5为闭环霍尔电流传感器原理，通过补偿电流实现磁通平衡。
图5：闭环霍尔原理结构
从工程角度看，这种结构的优势不只是精度，而是在动态过程中仍然能够保持稳定的比例关系，这一点对电流环尤为关键。
在变频器或伺服驱动中，如果采用输出侧电流采样，一种比较常见的配置是使用闭环霍尔电流传感器获取相电流，然后通过外接测量电阻转换为电压信号送入控制器。
在100A~200A这个区间，这类器件通常可以提供微秒级响应时间和百kHz量级带宽，基本能够覆盖主流工业控制系统的需求。同时，其隔离结构也便于直接应用在高压环境中。
以工程实践来看，这种配置在性能和实现复杂度之间是一个相对平衡的选择，因此在伺服驱动、UPS以及各类变流器中比较常见。像CS3A这一类产品，本质上就是针对这个应用区间做的优化设计。
需要注意的是，即使选用了合适的器件，如果安装和结构设计不合理，也会影响最终效果。例如母排没有完全填充传感器窗口，或者布局不对称，都会改变磁场分布，从而引入额外误差。
这些问题在小电流场景中不明显，但在百安培级应用中会被放大，因此在设计阶段就需要考虑进去。
如果系统已经出现以下情况：
l 控制参数继续优化效果有限
l 提高PWM频率后性能没有明显提升
l 高频运行时稳定性变差
那么可以考虑从采样链路入手重新分析，而不是继续在控制策略上做微调。
在中高性能电力电子系统中，电流采样不仅是一个基础测量功能，还直接影响控制系统的动态能力和稳定性。当系统性能逐渐逼近上限时，采样链路往往会成为限制因素。
从这个角度看，电流传感器的选择与实现方式，其实决定了电流环能够达到的性能边界。
