1200万台充电桩的漏电保护方案配置参差不齐，大量在役充电桩仍在使用AC/A型RCD，对平滑直流漏电流几乎无检测能力。GB 44263-2024强制要求B型保护，2026年8月1日起未通过3C认证的充电桩将无法上市销售。本文深度解析EV充电为何会产生直流漏电流、B型传感器如何破解盲区，以及FR1D 6C02的选型方案。
2025年3月，云南镇雄县的一场充电桩安全排查，揪出了235个安全隐患。这个数字本身已经足够触目惊心，但更值得深思的是问题类型：绝缘老化、接地失效、漏电保护失效——这些本该是充电桩最基本的安全门槛，为何成了重灾区？
把目光从个案移开，看看行业数据：国内充电桩保有量已经突破1200万台，其中公共充电桩超过480万台。但在这庞大的数字背后，漏电保护方案的配置却参差不齐。大量在役充电桩仍在使用AC/A型剩余电流保护装置（RCD），对平滑直流漏电流几乎没有任何检测能力。
问题来了：电动汽车充电过程中，会产生平滑直流漏电流吗？
思考题：你所在城市的公共充电桩，用的是什么类型的漏电保护方案？
答案是，会。而且很常见。
要理解这个问题，先得搞清楚充电桩的工作原理。
交流充电桩（慢充）通过车载充电机（OBC）将交流电整流为直流；直流充电桩（快充）则在充电桩内部完成AC/DC转换，直接向电池输出直流电。无论是哪种路径，充电模块中都有大量电容用于滤波和储能。
这些电容的漏电流特性决定了：整流桥后端、平滑电容两端，都会产生与电网电压相位相关的脉动直流漏电。更关键的是，当充电模块中的开关器件（IGBT/MOSFET）或滤波电容出现绝缘劣化时，会向地（PE）泄露平滑直流电流。
这种直流漏电流有多危险？
关键信息：直流漏电流会极化心脏组织，即使移除电源后仍可能维持致命状态
人体能够感知的工频交流电流阈值约为5mA，而感知平滑直流的阈值更高，约为10mA。但直流漏电的危害不在于"感知"，而在于叠加效应和电击伤害的特殊性。直流漏电流会极化心脏组织，即使移除电源后仍可能维持致命状态，这与交流触电的生理机制完全不同。
AC/A型RCD的工作原理基于检测电流矢量和，当检测到剩余电流为交流或脉动直流时能够动作。但它对持续平滑直流分量无能为力——磁芯直接饱和，保护功能形同虚设。
2024年发布的GB 44263-2024《电动汽车传导充电系统安全要求》，对充电桩漏电保护做出了明确规定：B型剩余电流保护成为强制要求。
具体来看，新国标要求充电桩必须能够检测并分断以下类型的漏电流：
• 交流漏电流（50Hz正弦波）
• 脉动直流漏电流（A型波形，含0°、90°、135°相位）
• 平滑直流漏电流（B型核心指标）
• 复合波形漏电流（含高频分量）
思考题：为什么传统AC/A型RCD无法通过新国标的DC 6mA测试？
这意味着，传统的AC/A型RCD将无法满足新规的认证要求。充电桩企业必须重新审视漏电保护方案，否则将面临3C认证无法通过的窘境。
时间窗口有多紧迫？按照新标准实施节奏，2026年8月1日起未通过3C认证的充电桩将无法上市销售。而3C认证的型式试验中，DC 6mA剩余电流测试是必检项目——这是AC/A型RCD的死穴，却是B型方案的入门门槛。
B型剩余电流传感器的核心技术突破在于：能够检测包含平滑直流分量在内的全波形剩余电流。

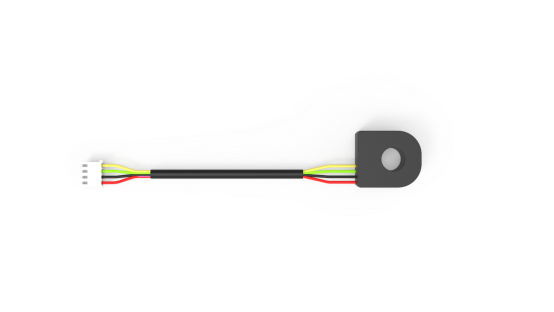

以芯森FR1D 6 C02为例，这是面向充电桩场景开发的B型剩余电流传感器，直接输出脱扣电平，与充电桩主控系统无缝对接。它的核心检测能力覆盖了所有关键漏电波形：
漏电波形
国标动作范围
FR1D 6C02典型动作值
平滑直流DC_SM
3-6mA
5.1mA
交流50Hz
15-30mA
27mA
脉动直流A0°
4.5-42mA
36mA
脉动直流A90°
6.3-42mA
36mA
脉动直流A135°
3.3-42mA
36mA
2PDC叠加波
3.5-7.0mA
5.6mA
3PDC叠加波
3.1-6.2mA
5.2mA
IC_CPD复合波
15-42mA
35mA
F复合波1kHz
15-42mA
35mA
思考题：对比表格中的数据，FR1D 6C02在DC_SM档位的动作值处于国标要求的什么位置？
从参数来看，这款传感器的动作阈值精准落在国标要求区间内，DC 6mA测试（对应国标的DC_SM档位）以5.1mA典型值稳稳通过。
动作时间同样关键。GB 44263-2024对漏电分断时间的要求极为严格：5倍额定动作电流下不超过150ms，10倍额定动作电流下不超过40ms。FR1D 6 C02的实测指标为：AC/A型在2I△n≤0.3s、4I△n≤0.15s、10I△n≤0.04s；B型在10I△n≤0.3s、50I△n≤0.04s，大电流冲击下≤0.04s。这个响应速度，足以在危险电流对人体造成伤害之前完成分断。
还有两个设计细节值得关注：

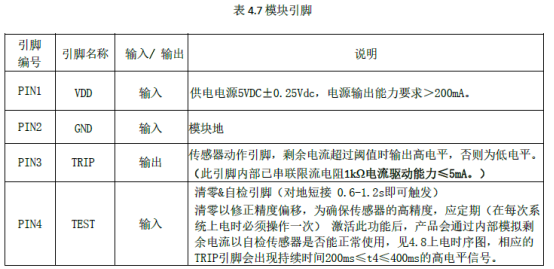

内置自检功能。B型漏电保护需要定期自检以确认功能正常，但传统方案往往依赖外部电路实现。FR1D 6 C02内置自检模块，上电后自动执行一次完整自检，确保传感器本体处于工作状态。这不仅简化了外围电路设计，也提高了自检的可靠性。
超小体积设计。充电桩内部空间寸土寸金，尤其是壁挂式交流桩和分体式直流堆。FR1D 6 C02采用紧凑型封装，可以灵活安装在主回路或控制电路中，降低了整机布局的难度。
除了独立传感器，厂商还提供两种集成度更高的模组方案，适用于不同场景：
一体式方案：FR1D 6 C00 + TR6A 32 C00模组，将剩余电流传感器与测量互感器集成在一个结构件内。
这种方案的适用场景是：空间紧凑、需要同时完成漏电保护和电能测量。集成设计减少了外部走线，降低了EMC干扰风险。TR6A 32 C00互感器的比差±0.2%、线性度0.1%，满足充电桩测量精度要求；4000V隔离耐压确保了高安全性。
分体式方案：CSMD1 + TR3A 6 C00模组，漏电检测模块和测量互感器独立安装，通过线缆连接。
分体式的优势在于布局灵活性。漏电检测模块和互感器的走线距离建议小于750px，在满足隔离要求的前提下，可以根据充电桩内部结构灵活布置。这种方案适合整机结构复杂、空间受限但又需要兼顾测量和安全的场景。
两种方案的核心漏电检测能力基本一致，区别主要在于集成度和安装形态。对于新项目设计，建议在产品定义阶段就确定方案形态；对于存量改造，则需要评估原有结构和空间条件。
把充电桩漏电保护问题放在更大的背景下看，它正在从"隐患"变成"危机"。
一方面，新能源汽车的保有量和充电频次持续增长。更多的充电行为意味着更大的漏电风险暴露概率。电动汽车充电时，人与充电桩、车辆之间的物理接触机会远高于其他电气设备。
另一方面，监管的收紧是不可逆的趋势。GB 44263-2024只是开始，随着充电桩3C认证的全面推行，未达标产品的市场空间将被快速压缩。那些在漏电保护上"将就"的厂商，将面临被迫整改甚至退出市场的压力。
还有一个容易被忽视的因素：充电桩存量巨大，更新换代需要时间，但新标准的过渡期是有限的。现役充电桩的漏电保护改造，既是安全需求，也是摆在运营商面前的现实成本问题。
充电桩的漏电保护，长期以来是行业的一块短板。AC/A型RCD的惯性使用、对B型保护的认知不足、以及成本压力下的方案简化，共同造成了当前的窘境。
但监管趋势已经给出了明确信号：充电桩漏电保护方案必须升级，否则将无法通过认证。这不是"要不要做"的选择题，而是"怎么做"的必答题。
B型剩余电流传感器提供了完整的解题思路。全波形覆盖、精准阈值、快速响应、可靠自检——这些特性组合在一起，覆盖了GB 44263-2024的所有测试要求。对于充电桩企业来说，与其等待被市场倒逼，不如主动完成技术升级，在窗口期内抢占先机。
充电桩的安全底线，不应该靠"差不多就行"来维持。
讨论话题：你如何看待充电桩漏电保护被忽视的问题？作为新能源车主，你在充电时最担心哪些安全隐患？欢迎在评论区分享你的观点和经历。
