不是变流器功率模块不够用，不是控制算法写不好——2027年电网友好型改造deadline逼近，大量2MW-3MW风电场却卡在一个被忽视的环节：电流检测精度。为什么这个问题突然变得棘手？闭环霍尔传感器的选型有哪些坑？本文从技术原理到工程实践全面解析。
一个被忽视的细节，正在拖累整个风场的并网性能。
2024年9月，国家能源局印发相关通知，明确要求存量风电、光伏等新能源项目，原则上在2027年底前完成系统友好型涉网安全改造并达标，全面提升新能源并网运行与电网适配能力。改造的核心指标很清晰：一次调频响应时间≤2秒、无功调节能力≥0.95、谐波畸变率THD≤5%。
但行业调研发现，大量2MW-3MW陆上风电场在改造中遇到了一个意想不到的卡点——机侧和网侧的电流检测精度不够。
风电变流器的核心任务是控制发电机和电网之间的功率交换。机侧变流器调节发电机转速实现MPPT，网侧变流器控制注入电网的电流波形和相位。
电网友好型改造的核心，是让变流器具备更精细的电网交互能力。拿一次调频来说，当电网频率下跌时，变流器需要在2秒内主动增加有功功率输出。
思考题： 如果传感器返回的电流数据有偏差，控制系统会做出什么误判？
控制算法依赖准确的电流反馈信号。变流器DSP芯片通过采样传感器输出的电流值，计算当前功率，然后和目标功率对比，输出PWM调制信号给IGBT模块。如果传感器返回的电流数据有偏差，控制系统就会做出误判——频率明明跌了0.1Hz，传感器告诉DSP只跌了0.05Hz，功率响应自然不到位。
问题在于，陆上风电变流器的电流检测存在多层误差叠加。
第一层是传感器本身的精度误差。以常见的100A-200A量程闭环霍尔传感器为例，规格书标称±0.3%精度听起来不高，但这是25℃常温下的数据。风电场实际运行环境可能是-30℃的寒冬深夜，也可能是45℃的酷暑午后。在-40℃到85℃的全温域范围内，失调电流温漂、增益温漂叠加下来，测量误差可能扩大到1%-2%。
思考题： 同样的绝对误差，在满载和半载时对相对误差的影响有何不同？
第二层是轻载工况下的相对误差放大。风机大部分时间工作在额定功率的30%-60%区间。以200A额定传感器为例，满载时1%的绝对误差是2A，折算成功率误差约0.8%，系统还能接受；但在50%负载时，同样的2A绝对误差会放大到2%的相对误差，这时候MPPT精度、有功控制精度都会明显下滑。
第三层是动态响应跟不上的问题。一次调频需要在几百毫秒内完成功率阶跃响应，传感器带宽如果不够，高频分量被滤掉，控制器看到的是失真的电流波形。
思考题： 为什么带宽不足会导致"谐波失真"，这对MPPT算法有何影响？
有同行做过测试：带宽50kHz的传感器和带宽150kHz的传感器，在同样的变流器上测动态电流波形，过冲幅度相差30%以上。
这三层问题叠加在一起，就是为什么改造项目团队检查控制算法、IGBT驱动、滤波器参数都没问题，但并网性能测试就是过不了的原因——短板在传感器。
风电变流器的电流检测主要分布在两个位置：机侧（发电机端）和网侧（电网端）。
机侧检测的是发电机输出的变频交流电，电流波形受风速波动、转速调节的影响，谐波含量丰富，含有大量2次、3次谐波分量。这里需要传感器有足够的带宽来捕捉这些谐波，否则MPPT算法拿到的功率数据就不准，最大功率点跟踪就会"跑偏"。
网侧检测的是注入电网的工频电流，谐波含量相对较低，但对精度和稳定性的要求更高。网侧电流直接参与功率计算和电网协议交互，误差会直接体现在有功/无功功率报表里。
思考题： 为什么网侧电流检测的精度问题会直接影响电网友好型改造的验收指标？
对于2MW-3MW机组，额定电流通常在100A-200A这个量级。这个功率段的变流器有几个特点：
一是开关频率集中在2kHz-4kHz。这是IGBT模块的典型开关频率，相比SiC变流器（10kHz以上）要低不少，但电流波形中的开关谐波分量仍然在几十kHz范围内。如果传感器带宽只有50kHz，10kHz以上的谐波就会被衰减，FFT分析后你会发现，明明IGBT在2kHz开关，测出来的电流波形谐波含量却偏低——不是谐波真的少了，是传感器带宽不够，测不出来。
二是690V系统电压对隔离提出硬要求。按照IEC 61800-5-1标准，690V系统需要基本绝缘3kV AC耐压。电流传感器原边穿过690V母排，副边连接DSP控制板，隔离做不好就是安全风险。
三是变流器柜内温度波动剧烈。机侧变流器紧贴发电机，发电机运行时热量传导过来，柜内温度可能比环境温度高20℃-30℃。加上变流器自身IGBT的散热，传感器工作温度可能超出规格书的标称范围。
四是无功补偿响应需要快速闭环。风电场参与电网无功调节时，变流器需要在几秒内切换有功/无功功率分配比例。
综合来看，2MW-3MW风电变流器的电流检测，需要满足这几个硬指标：带宽≥100kHz，响应时间≤1µs，精度±0.5%（全温域），隔离耐压≥3kV AC，量程覆盖100A-200A。

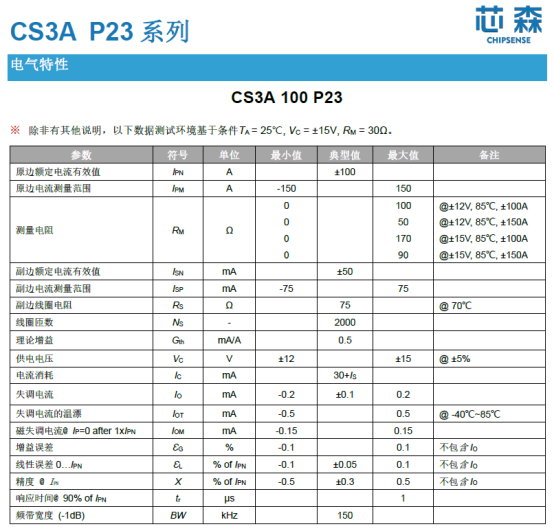

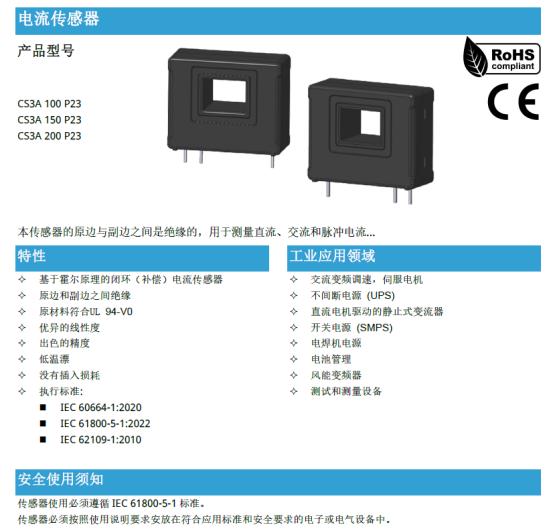

CS3A P23系列是针对这个功率段专门设计的闭环霍尔电流传感器。从芯森官方规格书参数来看，几个关键指标直接命中上述痛点：
精度±0.3% of IPN，典型值。这是25℃下的数据，在全温度范围-40℃到85℃内，精度能保持在±0.5%以内。失调电流温漂控制在±0.5mA以内，相比开环霍尔传感器的±2mA温漂，有数量级的提升。
响应时间1µs，这个指标意味着传感器能够快速捕捉电流变化，满足一次调频响应的实时性要求。
带宽150kHz，-1dB。150kHz带宽比行业常见的50kHz-100kHz高出一个档次，2kHz IGBT开关产生的谐波分量（10kHz-30kHz范围）能被完整保留，控制算法拿到的电流数据更接近真实波形。
隔离耐压3kV AC，瞬态耐压7kV。满足IEC 60664-1和IEC 61800-5-1对690V系统的绝缘要求，1分钟耐压测试通过，电气间隙12.7mm，爬电距离19mm。
量程覆盖100A/150A/200A三个规格，基本覆盖2MW-3MW机组的机侧和网侧检测需求。
还有一个容易被忽视的细节：磁失调电流。闭环霍尔传感器在经历大电流冲击后，磁芯可能残留微弱的磁化，导致零点偏移。CS3A P23的磁失调电流控制在±0.15mA以内，远低于开环霍尔的±1mA水平。
对比一下开环霍尔方案：开环霍尔成本低，但温漂大（±0.5%/℃量级），带宽通常只有20kHz-30kHz，在风电变流器场景下根本不够用。对比分流电阻方案：分流电阻精度高、响应快，但没有电气隔离，直接串联在主电路里，690V系统下故障电流可能顺着测量回路损坏后端ADC，存在安全隐患。
闭环霍尔传感器在隔离性、精度、带宽、成本四个维度上取得了较好的平衡，这也是为什么风电变流器电流检测大量采用闭环霍尔方案的原因。
选对了传感器型号，工程落地时还有几个坑需要避开。
测量电阻（RM）的取值要精确计算。传感器输出的是电流信号，需要通过测量电阻转换成电压信号送入ADC。RM取值过大，电压超出ADC输入范围会饱和；RM取值过小，信号幅度不够，ADC分辨率被浪费。
传感器安装位置有讲究。尽量让原边母排居中穿过传感器穿孔，偏心会导致测量误差增加。母排长度也要控制，母排本身也是电感，过长的母排会增加寄生电感。
供电电压要稳定。CS3A需要±12V或±15V供电，电压波动会直接影响传感器精度。建议采用独立的稳压电源给传感器供电，不要和IGBT驱动电源共用回路。
定期做零点校准。风电场通常3-5年才检修一次，长时间运行后传感器零点可能发生漂移。建议在变流器年度维护时做一次零点校准。
风电变流器核心部件长期依赖进口，变流器主控芯片用的是TI或ADI的DSP，IGBT模块是英飞凌或富士，电流传感器以前也主要靠LEM、VAC等国际品牌。
但情况正在变化。
2024年以来，国产电流传感器在风电领域的应用明显提速。国产传感器有几个明显优势：交付周期短，进口品牌4-6个月交付，国产2-3个月能到；技术支持响应快，现场问题48小时内有工程师对接；成本有竞争力，同等性能参数下价格低20%-30%。
更重要的是，国内传感器厂商对风电变流器的应用场景理解越来越深。CS3A系列的参数设计不是闭门造车来的，是和变流器厂商一起定义的需求。
对于整机厂来说，核心零部件国产化还有一个现实的好处：供应链安全。风电抢装潮时期，进口传感器交货延期导致整机交付受阻的案例不少。
电网友好型改造的硬指标摆在那里，2027年的deadline不会推迟。变流器控制算法可以升级、IGBT模块可以换型，但如果电流检测这个"眼睛"不够准、不够快，整个系统的控制精度就无从谈起。
对于2MW-3MW功率段的陆上风电变流器，选对电流传感器是改造成功的前提条件之一。精度±0.3%、响应时间1µs、带宽150kHz、隔离耐压3kV——这几个硬指标，CS3A P23系列能对上。
剩下的就是工程落地的事：测量电阻算清楚、安装位置摆对、供电电源独立、定期校准做起来。
