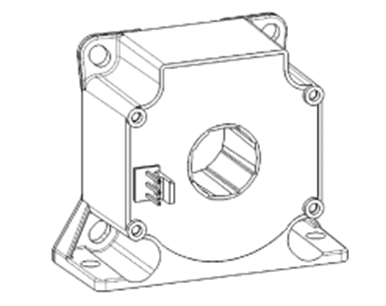

芯森CM1A H00是一款采用闭环霍尔技术的电流传感器，是一种用于测量电流（电气隔离,能量回收,电流检测和控制,故障检测和保护）的关键电子元器件，能够将电路中的电流转换为可测量的电信号，输出信号为电流，固定增益，供电电压±12~15V，精度高达0.2%，端子采用Molex 6410，可国产替代LF205-S系列电流传感器。
CM1A H00闭环霍尔电流传感器工作原理：

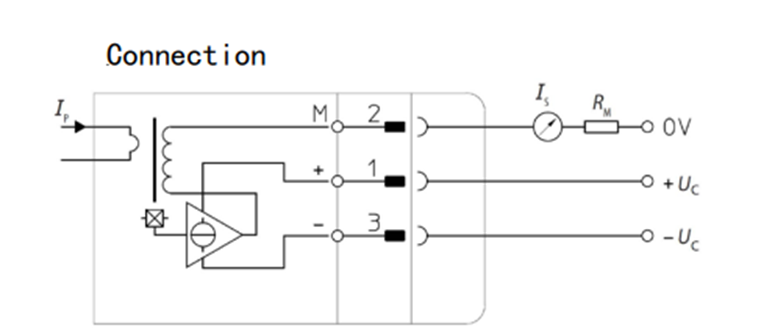

原边导线插入传感器中间孔径，原边电流产生的磁力线与CM1A 内置元件产生感应电压，再经过后续电子电路输出副边电流。注：CM1A H00输出增益为0.5，连接电路图如下图所示。

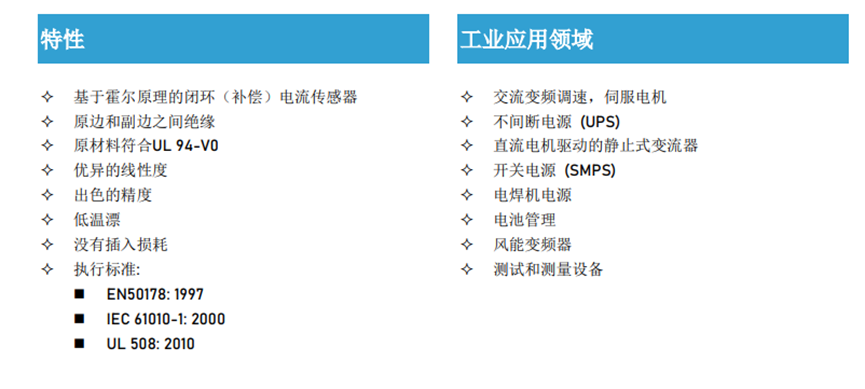

CM1A H00闭环霍尔电流传感器的优势及特点：
CM1A H00闭环霍尔电流传感器的应用场景：

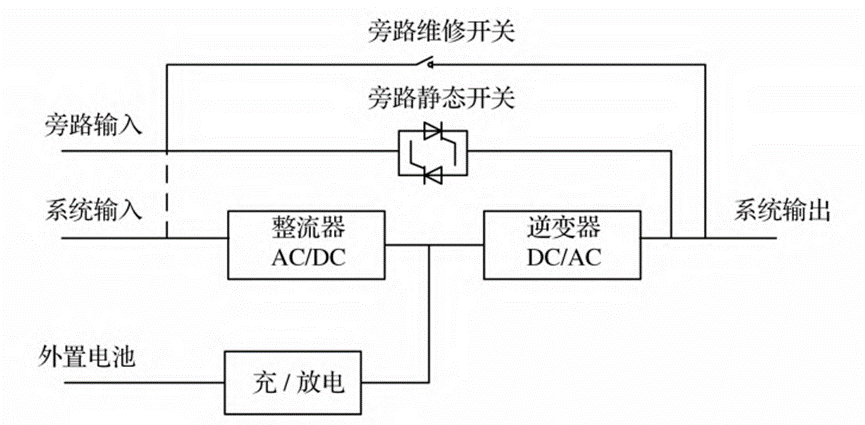

CM1A H00闭环霍尔电流传感器的典型应用场景之一为不间断电源（UPS）。不间断电源作为应急供电设备，可以储能，还可以输出恒压恒频的电源能量。在市网突然断电或者发生波动时，UPS可以为精密设备提供稳定的电压，保证设备的正常运转。常见的在线式UPS供电原理如下图所示：
CM1A H00在UPS电源中的主要作用：
（1） 检测UPS设备状态。CM1A H00与安全管理模块配合，可以实时监测设备状态，包括输入电压、输出电压、电池电量及电池剩余寿命等，即时发现设备故障和异常情况，减少故障的发生和影响。
（2） 保证电源稳定。利用CM1A H00可实现即使控制UPS设备的输出电压与频率，保证机房电源的稳定和可靠供电。
（3） 安全防护。UPS电池组出现损坏或者漏液可能会导致电池组失效或起火，利用CM1A H00的检测功能，可对电压、电流等参数进行实时监控，及时发现并处理电池组损坏或漏夜的情况。更多信息，请联系芯森
