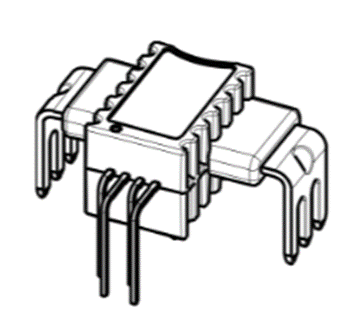

芯森AN3V PB50是一款基于ASIC技术开发的开环霍尔技术的电流传感器，是一种微型、低功耗、结构紧凑、隔离绝缘的关键电流测量元器件，能够将电路中的电流转换为可测量的电信号，输出信号为电压，固定增益，供电电压＋5V，精度＜1%，工作温度范围-40~105°C，零点电压±5mV，体积极小，主要用于空间有限的场景如电源模块、电池管理、交流变频调速、伺服电机等。安装方式为PCB+电流排，可国产替代HLSR系列电流传感器。
AN3V PB50开环霍尔电流传感器使用方法：

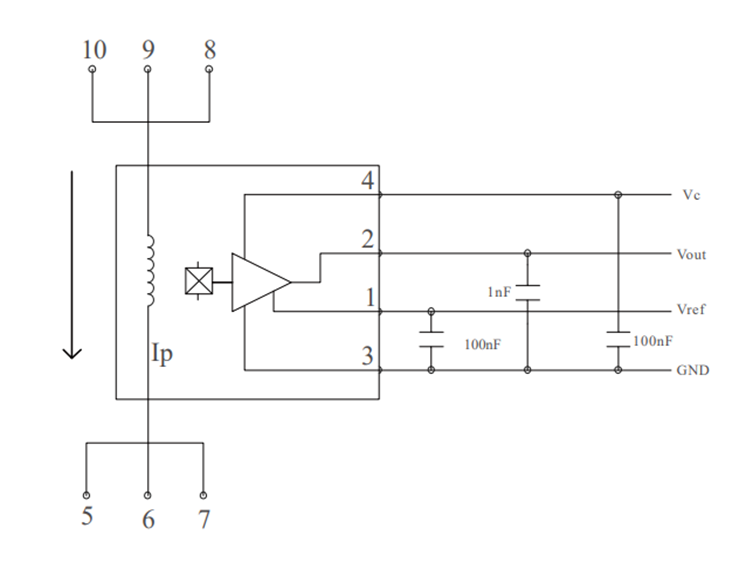

以电路连接图示范，将AN3V PB50插入电路后，5-10用于感应原边电流Ip，4为供电电压，2为输出电压，1为参考端电压，3号接地保护。

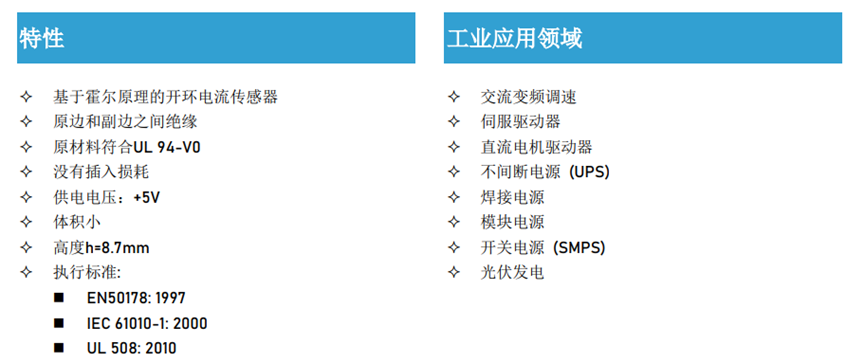

AN3V PB50开环霍尔电流传感器优势及特点：
AN3V PB50开环霍尔电流传感器的应用场景：

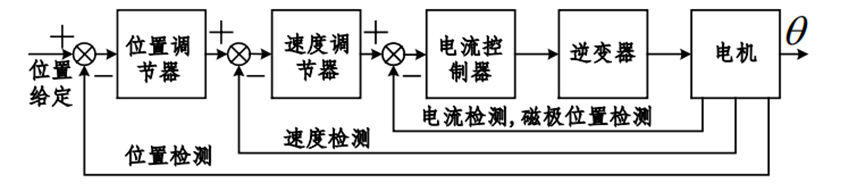

AN3V PB50开环霍尔电流传感器的典型应用场景之一为永磁同步伺服电机。交流永磁伺同步伺服系统一般由控制系统、变频器和电机组成。在这种高精度、宽调速伺服驱动中，伺服系统电流检测元件基本选择AN3V PB50这种可编程、低功耗、结构紧凑的产品。一般的系统结构框图如下所示：
AN3V PB50开环霍尔电流传感器在伺服电机中的主要作用：
（1） 电流采样：将电流信号转换为数字信号，提供给控制电路进行采样和处理。
（2） 电流反馈：将实际电流与预设值进行比较，从而实现电流的反馈控制。
（3） 保护和故障诊断：可以提供过流保护、短路保护等保护措施，并在故障发生时提供诊断信息，确保系统的稳定性和可靠性。通过使用AN3V PB50开环霍尔电流传感器，可以实现对车载SMPS电源中电流的精确测量和控制，从而提高输出电压的稳定性和可靠性，保护系统的安全和稳定运行。
（4） 电流转换：将AC电流转化为DC电流或者DC电流转换为AC电流。
