工厂里，一台风机突然停了。

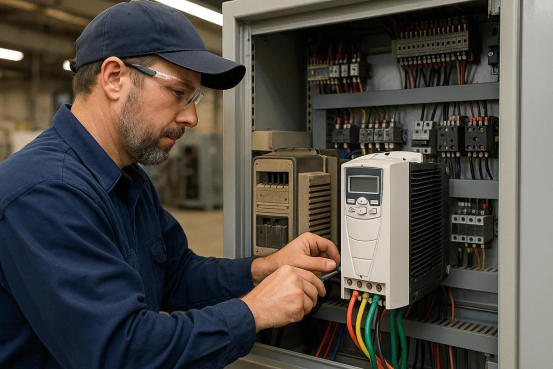

维修人员检查电机，绕组没有发现明显异常；检查机械部分，风机也没有卡死。可变频器的故障记录里，过流报警赫然在列。
类似的情况，在设备调试和故障排查中并不难理解：控制器看到的电流信号异常，并不一定意味着电机真的发生了同样程度的电流异常。
当然，出现过流报警，首先仍然要排查真实过流、短路、负载异常以及功率器件故障，不能直接把问题归因于传感器。
但如果实际电流与采样结果对不上，接下来就需要沿着测量链路继续检查。
毕竟，变频器虽然能控制电机的转速和转矩，却无法直接感知电机内部的电流。它需要把电流转换成控制器能够读取的信号，再根据采样结果调整输出。
这条链路中任何一个环节出现偏差，都可能让控制器拿到不够准确的反馈。
很多人理解变频器，停留在一个比较直观的层面：改变输出频率，就能改变电机转速。
但在现代变频驱动系统中，事情远没有这么简单。
以常见的交流电机驱动为例，变频器通常先将输入交流电整流，再经过直流母线，最后通过逆变桥中的功率开关器件，把直流电转换成所需的交流输出。
通过PWM控制，功率器件按照一定规律导通和关断，从而调节输出电压及电流。
当负载增加，电机需要提供更大的转矩时，控制系统就需要根据运行状态调整电流指令；当电机进入减速过程，电流的大小和方向也可能发生变化。
这里有个关键问题：控制器发出了指令，不代表电机就一定按照预期运行。

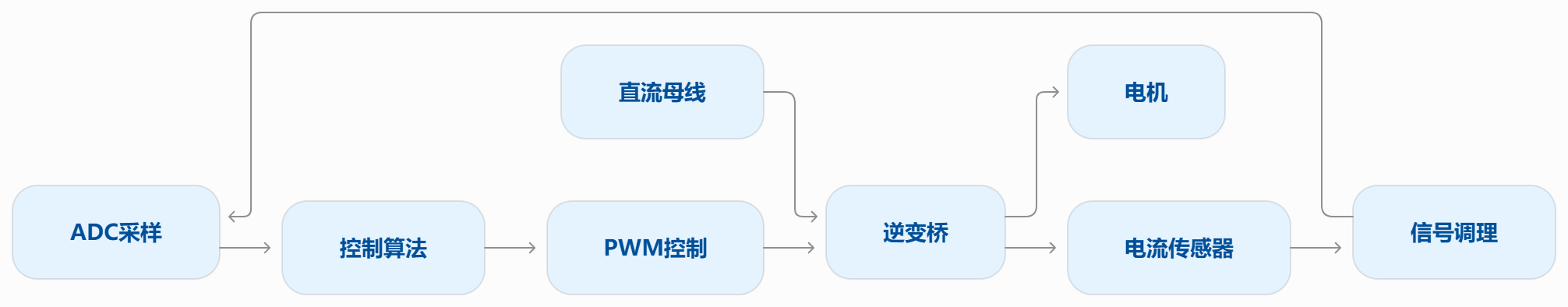

它还需要测量实际电流，将反馈结果与目标值比较，再通过控制算法调整输出。
因此，电流测量不是附加在变频器上的一个监测功能，而是许多电机控制系统的重要组成部分。
把示波器接到功率变换设备上，就会发现实际电流并不总是理想的平滑曲线。
在电机运行过程中，电流会随负载和控制指令变化；与此同时，功率器件的高频开关动作也会带来电流纹波和电磁干扰。
控制器需要从这样的信号中获取有用的电流信息。
问题在于，采样时刻不同，得到的数值可能不同。如果恰好在开关瞬态或干扰较强的时刻采样，测量结果就可能受到影响。

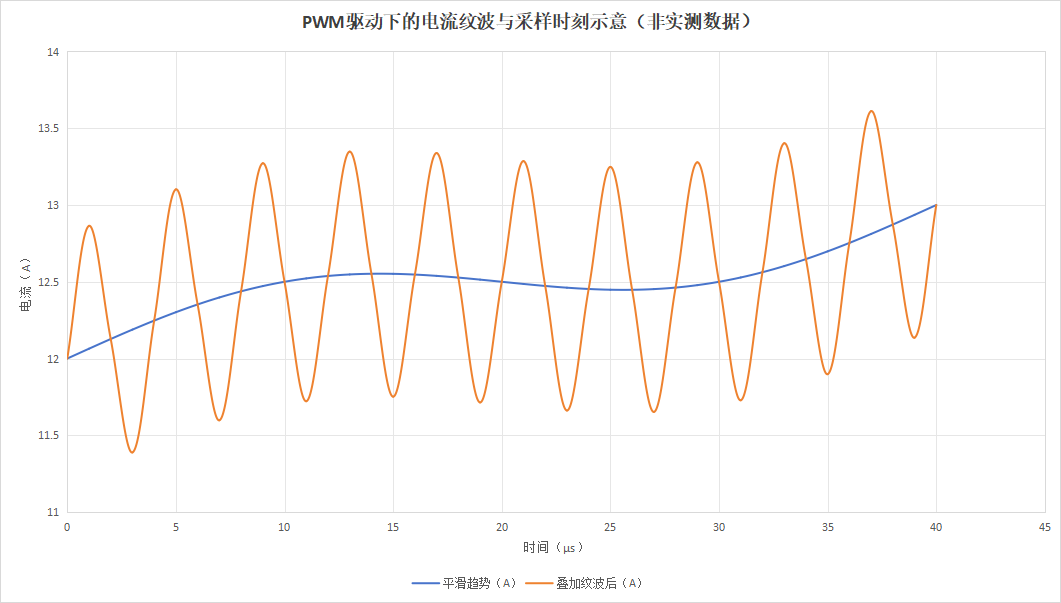

注意：这组数据模拟的是平滑电流趋势与周期性纹波叠加的效果，不是实际变频器的开关瞬态模型，也不能据此直接推断变频器报过流的具体原因。
这也是为什么电机控制系统需要考虑PWM与ADC之间的同步关系，以及采样电路的滤波和抗干扰设计。
但也不能反过来认为，电流波形上所有尖峰都是测量噪声。
有些尖峰确实来自开关干扰，有些则可能对应真实的电流变化。判断之前，需要结合功率回路、采样信号和实际工况分析。
对于研发人员而言，比较有效的排查方法是同时观察相关PWM信号和电流采样输出，再核对ADC采样时刻。如果原始模拟信号本身就存在异常，需要进一步检查传感器、布线、接地及信号调理电路；如果模拟信号基本正常，而数字采样结果异常，则还要检查ADC配置、采样时序和软件处理。
先分清问题发生在哪个环节，再决定是否更换器件，往往比直接换板更有针对性。
对于采用电流闭环控制的电机驱动系统，电流反馈并不是只用来显示在屏幕上的。
控制器会根据反馈值与目标值之间的偏差，调整输出电压或其他控制量。
假设电流采样存在零点偏移，控制器就可能在实际电流接近零时，仍然读到一个非零数值。
如果采样通道之间还存在增益差异，或者某些工况下的信号受到干扰，那么控制器得到的电流反馈就可能与实际状态存在偏差。
这种偏差是否会进一步影响转矩控制、引起电流波动或电磁噪声，要看误差大小、控制算法和具体工况，不能一概而论。但它确实是电机控制系统需要关注的问题。
一项针对变频器电流采样的专利，就专门讨论了不同相电流采样通道的误差校正。其技术思路是通过校正采样偏差，改善电流反馈的准确性。
这也说明，电流测量不能只看传感器标称精度。传感器、模拟调理电路、ADC以及后续计算共同构成了最终的测量结果。
当电机功率增加，电流测量还会遇到另一个现实问题：如何在满足量程要求的同时，兼顾功耗、安装空间和电气隔离。
一种常见方式是分流器测量，通过检测电阻两端的压降计算电流。这种方案原理直接，但分流器会产生功耗，设计时需要考虑温升、阻值变化以及信号调理。
另一种方式是利用霍尔效应检测电流产生的磁场。霍尔电流传感器可以实现直流、交流及脉冲电流测量，具体能力取决于产品设计和规格。
对于需要在功率回路与控制电路之间建立电气隔离的设备，霍尔方案值得纳入比较。不过，开环霍尔传感器也有自身的精度、温漂和线性度限制，并不意味着它在所有应用中都是最优选择。

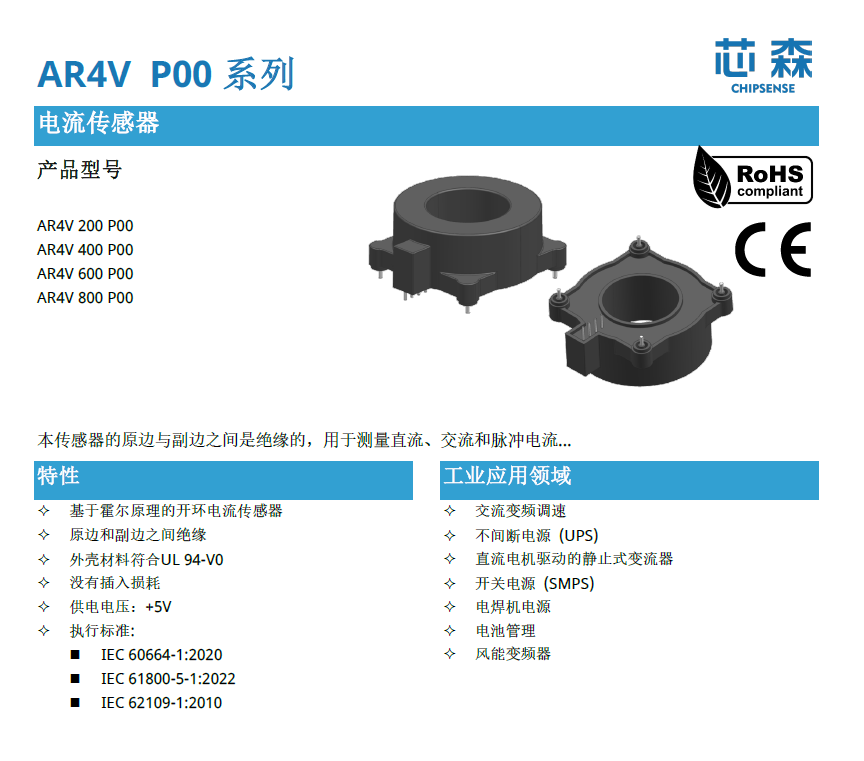

以中高电流测量为例，芯森电子 AR4V P00 系列采用开环霍尔原理，提供200A、400A、600A和800A四档额定电流规格，采用+5V供电和模拟电压输出，典型带宽为240kHz。
这些参数只是初步筛选依据。实际用于变频器时，还需要结合电流峰值、控制带宽、采样方式、绝缘条件和安装结构进行验证。
如果维修人员只看到故障代码，就直接认定传感器出了问题，可能会错过真正的故障原因。
合理的排查顺序应当从实际工况开始：确认是否存在机械卡滞、负载突变、电机故障或功率回路异常；再检查电流反馈是否与实际情况一致；如果两者不一致，就继续检查传感器输出、信号调理、采样时序和控制器处理。
如果是新设备研发，则应在设计阶段就考虑测量量程、动态响应、零点误差、绝缘要求和采样策略，而不是等设备出现故障后才补做验证。
电机驱动系统里，功率模块决定能量如何转换，控制算法决定如何调节输出，而电流测量负责为控制提供关键反馈。
所以，下次变频器出现电流异常时，除了检查电机和功率回路，也别忘了确认：控制器看到的那笔电流，究竟有多接近真实情况。
