给电动汽车充电时，人离强电其实很近：手握充电枪，车身就在身边，地面可能还带着雨后的潮气。
充电设备内部有一套保护机制，需要持续关注一个看似很小、却不能忽视的量：流进各带电导体的电流，与通过这些导体流回来的电流，是否保持平衡。
当一部分电流通过其他路径流走，没有从原来的带电导体返回时，就会出现剩余电流。
随着电动汽车交流充电安全要求不断完善，6mA直流剩余电流检测已经成为充电保护领域的重要技术要求。为什么这个数值受到关注，为什么传统的A型剩余电流保护器可能受到平滑直流的影响，这些问题已有不少文章讨论。
但还有一个值得继续拆解的问题：充电设备中的剩余电流，究竟从哪里来？
如果把它理解成线路上某个漏电点突然释放出来的一股电流，就把问题想简单了。
实际充电系统中的剩余电流，可能来自设备正常运行时的寄生电容，也可能与功率电子电路的高频开关有关，还可能由绝缘故障引起。这些成分的波形、频率和形成机制并不相同，最终都可能反映在剩余电流检测结果中。
弄清楚它们的来源，才能理解为什么充电设备需要专门的剩余电流检测方案。
先从最基本的电流回路说起。
理想情况下，电流从电源侧的带电导体流向负载，再经其他带电导体返回电源。只要所有相关回流都经过剩余电流检测器，流入与流出的电流就应当保持平衡。
以单相交流充电为例，电流从相线流入车载充电机，再通过中性线返回。在理想情况下，相线与中性线的瞬时电流代数和为零。
但现实中，设备内部的带电部分与接地金属结构之间可能存在电容耦合，绝缘故障也可能形成额外的对地通路。一部分电流由此流向保护接地导体，或者通过其他路径返回电源，没有按照原来的带电导体回流。
此时，剩余电流检测器就能检测到电流不平衡。
需要注意的是，剩余电流并不是某一根接地线上的电流，也不能简单理解为某个故障点单独产生的电流。它反映的是穿过检测器的相关带电导体电流的合成结果。
这里有两个关键点。
第一，检测的是电流不平衡，而不是主回路电流本身。
充电时，主回路可能流过数十安培的电流，而需要识别的剩余电流可能只有几毫安。检测器需要从正常负载电流及其复杂电磁环境中，识别出没有相互抵消的部分。
第二，剩余电流可能由多种机制共同形成。
正常运行时的电容耦合、功率器件开关产生的共模电流，以及绝缘故障引入的额外泄漏，都可能对检测结果产生影响。
下面分开来看。
第一类来源并不一定意味着设备发生了故障。
车载充电机和充电桩内部包含整流器、功率开关器件、滤波电路等大量电力电子部件。为了控制电磁干扰，电路中通常会使用符合相应安规要求的滤波元件，其中包括Y电容。
Y电容可以连接在带电电路与保护接地之间，为高频干扰提供合适的回流路径。与此同时，电缆导体与屏蔽层、机壳或周围接地结构之间，也存在不可避免的分布电容。
这些电容在交流电压作用下会产生电流。
即使设备绝缘完好，只要存在相应的电容耦合，就可能出现正常的对地电流。这类电流的大小与电容、施加电压及频率有关，并不意味着设备已经发生绝缘击穿。
例如，在理想电容模型中，正弦交流条件下的容性电流有效值可以表示为：
IC=2ΠfCV
其中，(f) 为频率，(C) 为电容，(V) 为电容两端的交流电压有效值。
这个关系说明，在其他条件相同的情况下，电容越大、频率越高，容性电流通常也越大。
不过，实际充电设备中的剩余电流并不能完全用这条公式解释。设备可能同时存在不同频率的电压、寄生电容、非线性器件及其他耦合路径。
因此，工程设计既要考虑电磁兼容性，也要控制正常泄漏电流和接触电流，使设备满足适用的安全标准。
这里还有一个容易混淆的地方：正常容性泄漏主要解释的是设备在正常运行时为什么可能存在对地电流，并不能直接推导出6mA直流检测要求。
交流容性电流与平滑直流剩余电流是不同的电流特征。两者都需要关注，但对应的检测要求和安全意义并不相同。
第二类来源，与电动汽车充电系统中的电力电子变换过程密切相关。
在交流慢充过程中，交流电通常需要经过车载充电机转换后才能为动力电池充电。典型车载充电机包含功率因数校正电路和高频DC/DC变换级，具体拓扑则因设计方案而异。
功率开关器件不断导通和关断，电路中的电压会快速变化。
这些快速变化的电压，可以通过开关器件与散热器之间、变压器绕组与屏蔽结构之间，以及其他带电部分与接地结构之间的寄生电容，形成对地的共模电流。
这类电流与单纯由工频交流电压驱动的容性电流有所不同。
它可能包含：
l 与工频电源及整流过程相关的交流或脉动成分；
l 与功率开关动作相关的高频分量；
l 由寄生电容和电路布局引起的瞬态共模电流；
l 不同频率成分叠加后形成的复杂波形。
这些成分的具体幅值和频谱，取决于电路拓扑、开关频率、寄生参数、滤波设计、接地方式和运行工况。
因此，不能把所有充电设备的剩余电流都想象成一条平滑、规则的50Hz正弦曲线。
不过，也要避免另一个误区：出现高频共模电流，并不意味着设备一定存在故障；而存在高频成分，也不意味着所有剩余电流检测器都必须以同样的方式检测全部频谱。
实际需要识别哪些波形、在哪些频率和幅值条件下动作，应由适用标准、保护方案及检测器的技术指标共同确定。
这也是充电设备的剩余电流检测不能只看一个孤立数字的原因。
前两类电流可能在设备正常运行时存在。第三类则需要重点关注，因为它可能意味着绝缘性能下降或发生了故障。
充电设备长期工作在温度变化、振动、潮湿和灰尘等环境中。随着运行时间增加，电缆、连接器、绝缘材料及内部元件可能出现老化或损伤。
当带电部分与接地结构之间的绝缘性能下降时，原本受到限制的对地电流可能增大。
例如，电缆绝缘破损可能使带电导体与金属结构形成泄漏路径；潮湿和污秽可能降低某些表面的绝缘性能；元件故障也可能改变电路的对地电流路径。
这类故障电流可能逐渐增大，也可能随着受潮、温度变化或故障条件改变而突然上升。
更重要的是，绝缘故障不一定只产生平滑直流剩余电流。
根据故障位置、变换拓扑和电流路径的不同，故障可能引入交流、脉动直流、平滑直流或其他复合波形。
剩余电流可能呈现不同波形:
交流分量（示意）
脉动直流（示意）
平滑直流（示意）
注：以上仅为原理示意图，非实测数据。实际剩余电流波形取决于电路拓扑、故障条件及运行状态。
在电动汽车充电应用中，平滑直流尤其值得关注。
为什么？
因为部分传统剩余电流保护器主要依靠磁芯及其感应信号检测剩余电流。平滑直流可能在磁芯中形成偏磁，影响磁芯的工作状态，并降低部分保护器对其他剩余电流的检测能力。
具体影响程度取决于保护器的结构、磁芯材料、设计参数及电流波形，不能简单认定所有A型保护器在某个固定直流数值下都会以相同方式失效。
但这一风险足以说明：在可能产生平滑直流剩余电流的充电系统中，必须采用符合相应标准和系统设计要求的保护方案。
还需要强调，不能仅凭剩余电流的某种波形就确定故障位置。检测器能够反映电流不平衡及其相关特征，但要确认故障究竟来自电缆、连接器、车载充电机还是充电桩内部，通常还需要进一步的绝缘检测和故障排查。

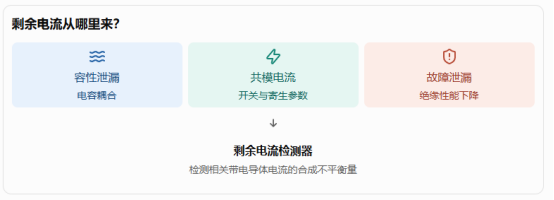

把前面三类来源放在一起，就能理解充电设备中的剩余电流为什么可能呈现复杂的波形。
正常运行时，电容耦合可能产生对地电流；功率电子开关可能带来共模电流及高频分量；发生绝缘故障时，还可能出现额外的交流或直流剩余电流。
这些电流成分可能同时存在，但不能简单地把它们当作三股互不影响的直流电流直接相加。实际检测结果取决于各分量的幅值、相位、频率、回流路径以及检测器的响应特性。
因此，评价一套剩余电流检测方案，至少要考虑三个方面。
首先是检测对象。
需要识别的是交流剩余电流、脉动直流、平滑直流，还是特定复合波形？不能仅凭“剩余电流传感器”这个名称，就认为它能够覆盖所有波形和所有检测条件。
其次是动作条件。
6mA直流剩余电流检测是电动汽车交流充电保护中的一个关键要求，但它不是所有剩余电流类型共用的统一动作阈值，也不是人体触电危险程度的绝对分界线。
以IEC 62955所涉及的模式3交流充电应用为例，直流剩余电流检测装置需要按照相应的试验要求检测平滑直流剩余电流，并在规定条件下采取断电措施。其重要目的之一，是避免平滑直流影响上游A型或F型剩余电流保护器的正常工作。
具体检测阈值、动作时间、测试波形及保护配合要求，仍应以适用标准的具体条款和整机设计为准。
最后是正常运行与故障保护之间的协调。
保护装置既要对规定的危险剩余电流作出响应，也要符合标准规定的正常运行要求和抗干扰要求。
但这不意味着可以为了减少误动作而任意提高检测门槛，更不能把6mA解释成允许设备长期存在6mA故障泄漏的许可值。
工程上真正需要解决的是：在符合标准的条件下，可靠识别规定的剩余电流，同时避免不符合设计预期的误动作。
这对检测器的测量原理、信号处理、温度特性、零点稳定性及抗干扰能力都提出了要求。
对充电桩而言，识别剩余电流并不是简单地测量一条线路上的负载电流。真正需要关注的是：正常供电过程中，如果出现了流向非预期路径的电流，检测装置能否识别相应的剩余电流，并及时向控制系统发出动作信号。

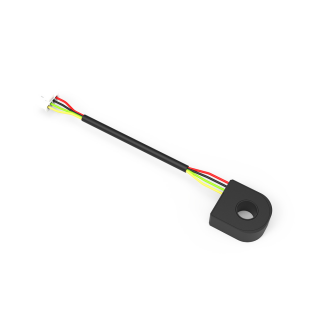

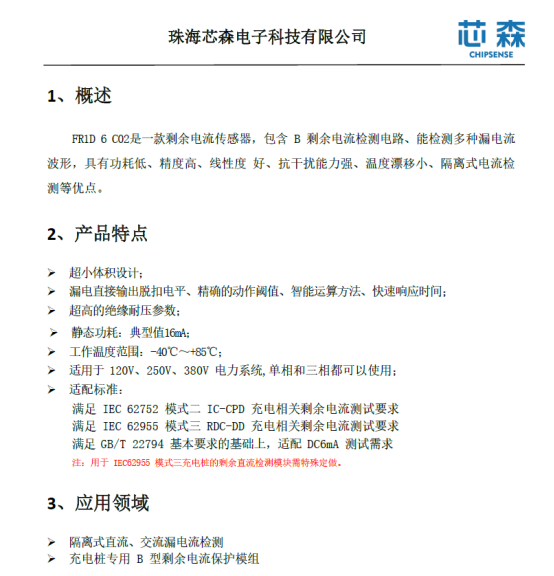

以芯森电子 FR1D 6 C02 剩余电流传感器为例，这款产品包含 B 型剩余电流检测电路，面向充电桩剩余电流检测应用，可检测平滑直流、交流及相关脉动直流等剩余电流波形。
官网公开参数显示，其平滑直流剩余电流检测动作范围为 4.0～6.0mA，交流/A 型检测范围为 15～42mA，供电电压为 4.75～5.25V，工作温度为 −40℃～+85℃。
这里需要区分两个概念：6mA 是充电安全讨论中经常提到的直流剩余电流检测门槛，而 4.0～6.0mA 是该产品公开的平滑直流检测动作范围。两者有关联，但不能把它们简单当成同一个参数。
同样，传感器能够识别剩余电流，也不意味着充电桩的保护功能就此完成。实际设备还需要结合控制逻辑、故障处理、接触器或其他断电执行机构，以及整机验证，形成完整的保护链路。
因此，评价这类器件，不能只看它能否检测到6mA，还要核对不同波形下的动作范围、响应时间、供电条件、温度适应性，以及自检和复位要求。只有把传感器参数放回整机保护设计中，才能判断方案是否适合具体的充电设备。
最后，还需要明确剩余电流检测器的能力边界。
它的作用是检测规定条件下的剩余电流，并按照自身设计输出相应信号。它不能仅凭一次检测，就判断电流具体来自哪个Y电容、哪一段受潮的电缆，或者哪个发生劣化的功率器件。
故障定位仍然需要结合绝缘测试、分段排查和设备诊断等方法。
同样，剩余电流检测器也不能替代保护接地、绝缘设计、等电位联结、过流保护及规范安装。真正的充电安全来自多个保护措施的协调，而不是某一个传感器单独发挥作用。
回到开头的问题：充电桩为什么要关注6mA直流剩余电流？
因为充电设备中可能存在多种来源、不同波形的剩余电流，而其中的平滑直流可能影响部分传统保护器的正常工作。6mA是特定充电保护方案中的关键检测要求之一，但它并不是所有剩余电流的统一阈值，也不能作为判断人体是否安全的绝对分界线。
从正常运行时的电容耦合，到功率电子电路产生的共模电流，再到绝缘故障引入的额外泄漏，理解这些电流的形成机制，才能更准确地认识剩余电流检测的作用。
对于充电设备而言，真正重要的不是简单地盯住一个数字，而是在规定的测试条件和运行环境下，采用符合要求的检测与保护方案，让该识别的剩余电流得到识别，让保护链路在需要时可靠动作。
