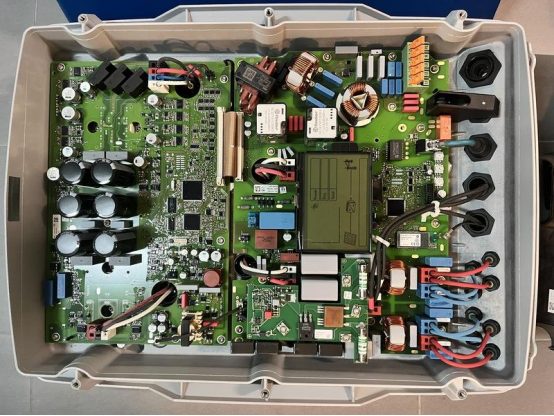

一台组串式光伏逆变器，外面看起来不过是一个金属箱体，里面却要处理来自不同组串的直流电能。光照变化、组件温度变化、局部遮挡，都会让各路输入电流发生变化。
过去讨论逆变器性能，人们往往更关注转换效率、最大功率和并网能力。但随着多路MPPT设计逐渐普及，另一个不太起眼的细节也值得关注：电流测量不再只是把电流数值采回来，而是要让每一路测量都能及时、可靠地进入控制系统。
这也是为什么，在一些采用PCB安装式电流传感器的设计中，电流检测环节开始与控制板布局联系得越来越紧密。
先看一个常见的场景。
一片光伏组件阵列由多个组串构成。不同组串可能朝向不同、受到的遮挡不同，实际工作状态也就不完全一致。

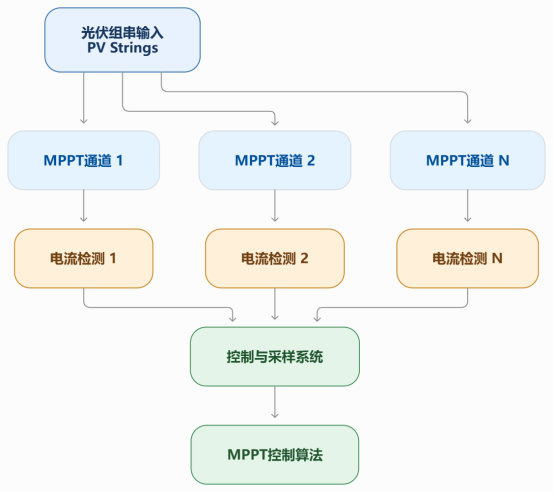

如果多组组件的工作条件存在明显差异，把它们放在同一个最大功率点跟踪（MPPT）通道下，未必能让每一组都工作在适合自己的状态。因此，逆变器设计会根据系统方案配置多个MPPT通道，让不同输入回路分别进行功率点跟踪。
通道增加后，系统需要处理的输入电压、电流等信息也随之增加。
对硬件设计而言，这意味着输入回路、采样电路、信号接口以及控制程序都需要相互配合。对电流传感器而言，问题也不再只是“能不能测到这一路电流”，还包括测量范围是否合适、输出能否被控制电路稳定读取，以及传感器是否便于集成到有限的电路板空间中。
这里有一个容易忽略的区别：MPPT通道数量增加，并不意味着所有电流传感器都必须安装在控制板上。真正需要确定的是测量位置、主电流路径和信号处理电路之间的关系。
在逆变器内部，电流传感器的安装位置并不是随意决定的。

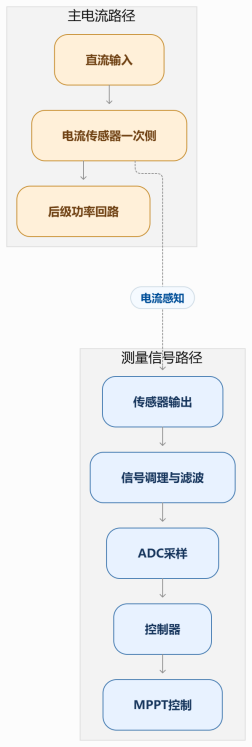

传感器既要与被测电流建立合适的耦合关系，又要把测量结果送到后级采样与控制电路。不同的结构设计，会影响传感器的安装方式、主回路走线、信号连接和整体装配。
当输入侧采用适合PCB安装的电流传感器时，设计人员可以将传感器与相应的电路板布局一起考虑。与单独布置传感器、再通过额外连接线传递信号的方案相比，这种集成方式有机会减少部分连接环节，也便于多路测量电路进行模块化设计。
不过，PCB安装不等于把所有大电流都直接走进普通控制板铜箔。实际设计仍需根据传感器结构确定一次侧电流的连接方式，并核算载流能力、温升、绝缘距离及电磁兼容要求。
尤其是组串逆变器，输入侧既有功率回路，也有低电平的测量信号。两者如果在布局上处理不当，开关噪声、接地回路和寄生耦合都可能影响测量结果。
因此，电流测点靠近控制板的真正价值，不是简单地缩短几厘米距离，而是让电流检测、信号调理、模数转换与控制逻辑之间的接口设计更容易协调。
当然，传感器离控制板越近，测量就一定越准吗？答案并不是。测量精度还取决于传感器本身的误差、温度特性、线性度、安装结构和系统标定。布局优化解决的是系统集成问题，不能代替器件性能验证。
光伏输入侧的电流测量，通常要面对几个相互关联的问题。
首先是量程。
传感器量程太小，可能无法覆盖设计所需的电流范围；量程选择过大，也可能让实际工作区间不能充分利用传感器的测量能力。合理的选择应当以组串设计电流、预期运行范围及相关设计裕量为依据，而不是简单地认为量程越大越好。
其次是测量误差。
MPPT控制器需要依据采集到的电压、电流信息判断工作点变化。如果测量链路存在偏差，控制系统看到的功率变化就可能与真实情况不完全一致。
例如，在其他条件相同的情况下，电流测量存在比例误差，就会影响计算得到的功率值。不过，这不代表传感器的某个误差指标可以直接换算成整机发电量损失。实际影响还与控制算法、采样策略、组件特性及运行工况有关。
第三是动态响应。
云层移动、遮挡变化以及逆变器运行状态切换，都可能引起输入电流变化。传感器及其后级信号链需要满足控制系统对响应速度和带宽的要求。
这里也不宜简单地把带宽越高等同于性能越好。传感器带宽、噪声水平、滤波设置和采样频率需要结合起来设计。否则，即使能够捕捉更快的信号变化，也不意味着控制器就一定能得到更有用的信息。
对于多路MPPT系统来说，这些问题还会同时出现在多个测量通道中。单路方案能够正常工作，不代表复制到更多通道后，就不需要重新评估PCB布局、热设计和信号完整性。
从设计角度看，PCB安装式电流传感器的优势，主要体现在集成方式与电路布局的灵活性上。
当逆变器需要布置多路输入电流检测时，采用适合PCB安装的器件，有利于将传感器与采样电路、接口电路进行协同设计，也便于产品进行标准化布局。
但这并不意味着所有测点都应该采用同一种传感器。
例如，光伏输入侧的电流检测，与逆变桥内部的快速电流控制，虽然都涉及电流测量，却可能对精度、响应、隔离、安装方式和输出接口提出不同要求。不能仅仅因为某款器件可以安装在PCB上，就把它直接用于所有位置。
以芯森电子的产品为例，针对光伏输入侧电流检测，可以根据测量范围、安装方式和后级接口需求，重点评估AN系列中的不同型号。

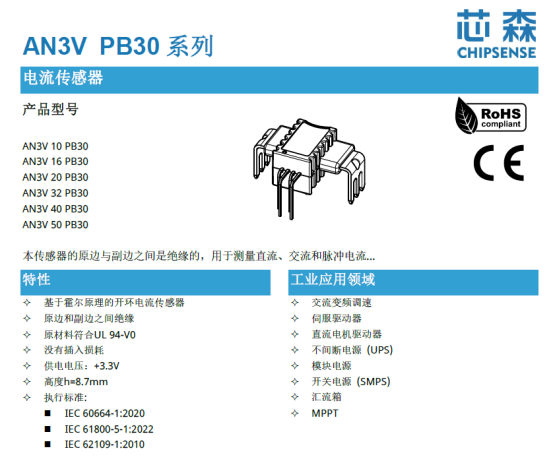

AN3V： 可作为光伏输入侧电流检测的重点评估对象。其相关规格版本采用PCB安装方式，适合在满足实际电流范围、精度和接口要求的前提下，评估多路输入测量的集成方案。

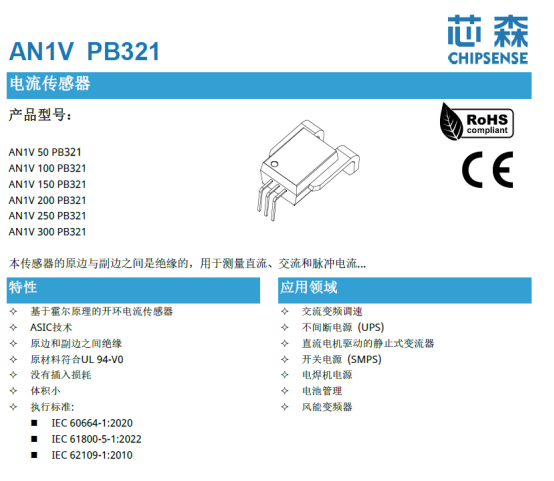

AN1V： 可用于对照评估不同输入电流范围下的设计需求，重点核对实际工作电流、量程覆盖及接口匹配。

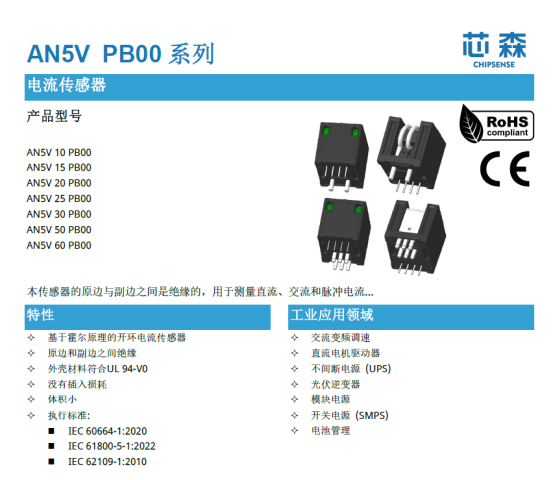

AN5V： 更适合结合较小电流范围的辅助测量需求进行评估，不宜仅因为它属于AN系列，就直接认定适用于所有MPPT主输入测点。

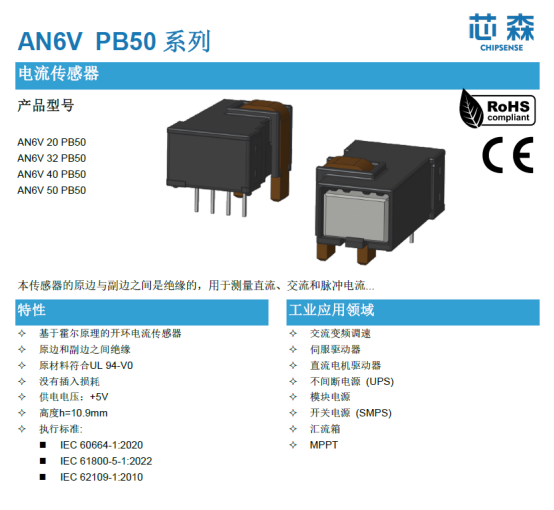

AN6V：也可以作为光伏输入电流检测的候选型号之一。以AN6V PB50为例，官网公开资料列出的标称精度为±0.8%、输出带宽为250 kHz、供电电压为5 V。具体量程和其他电气参数，应以对应型号的最新规格书为准。
其中，AN3V的具体规格应以对应版本的产品规格书为准。选型时还需核实输出接口、供电条件、测量范围及安装要求，不能只凭系列名称判断是否适用。
AN1V、AN3V和AN6V并不是可以不加区分地互相替换的型号。 对于MPPT输入侧而言，传感器的选择应从实际电流路径出发，再确认测量性能和控制板接口。若测量位置属于逆变桥电流环或其他对控制精度有不同要求的环节，则应重新评估相应产品，而不是直接套用输入侧方案。
多路MPPT的发展，让逆变器设计从单纯关注功率器件和转换效率，进一步延伸到多路测量的一致性、信号质量和电路集成。
在这样的设计中，电流传感器虽然只是一个器件，却处在功率回路与控制系统之间。它既要适应被测电流，也要把测量结果可靠地交给后级电路。
因此，评估一套多路MPPT电流检测方案，不妨从三个层面入手：
第一，确认测量对象和电流范围，避免量程与实际运行区间不匹配。
第二，检查传感器安装结构、一次侧连接方式及PCB布局，确保载流、温升、绝缘和电磁兼容要求得到满足。
第三，验证从传感器输出到控制器采样端的完整信号链，包括接口匹配、噪声、响应和温度变化下的测量表现。
这三个层面缺一不可。传感器选得合适，能够为系统设计提供更好的基础；但最终的测量质量，仍然取决于器件、硬件布局和控制策略能否协同工作。
MPPT通道越来越多，电流测量的挑战不只是增加几个传感器，而是如何让更多测量通道在有限的空间里，保持合理的布局、可靠的信号和可验证的测量性能。
这才是PCB安装式电流传感器值得被认真讨论的原因。
