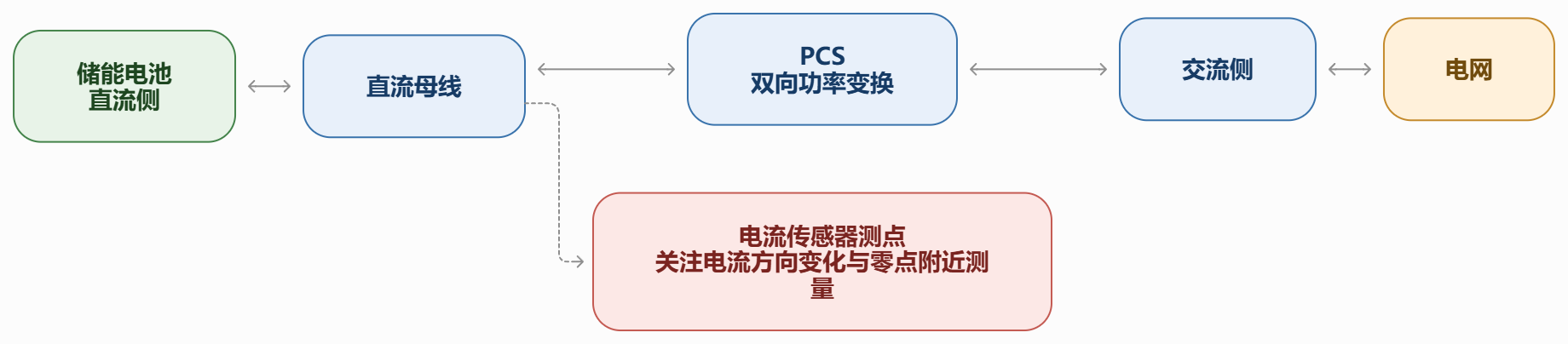

在光伏逆变器直流输入侧，组件电流通常沿既定方向流动、大小随光照起伏，方向不来回翻转（交流侧随周期交变，那是电网频率下的正常换向）。储能变流器不同。它接在电池和电网之间，是要在四个象限工作的双向装置：填谷补电时把交流整流成直流，削峰送电时再把直流逆变成交流。在调峰调频这类频繁调节的应用中，一天可能经历多次充放电功率切换。
功率方向一切换，电池侧直流电流就要从一个方向减到零、再反向增大，零点因此被反复经过；指令很小、待机保电或电池接近充满放空时，回路还会长时间停在很小电流上。对电流测点而言，过零和小电流这段，恰恰是误差最容易暴露的区段。
先要看清传感器在零附近怎么出错。数据手册常写"额定点精度正负百分之零点几"，这个百分比是相对满量程额定电流说的，描述大电流段的相对误差。但在零点附近，真正起作用的是另一类误差——失调：被测电流已是零，输出却不停在零，而是固定停在某个非零值。

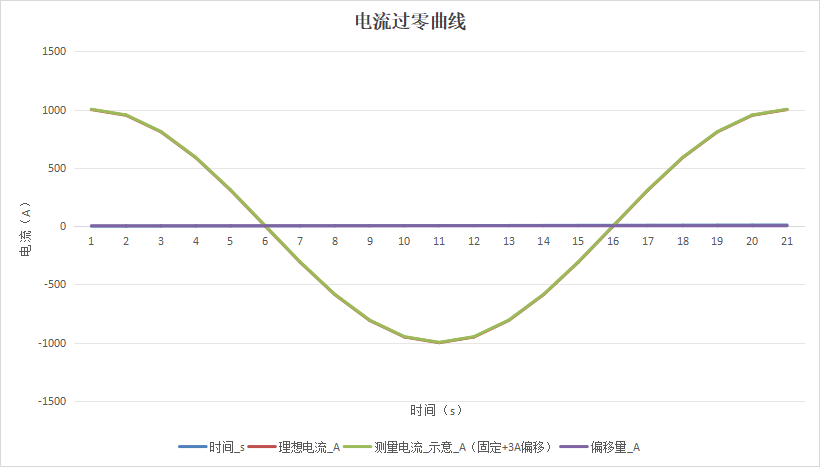

这个固定偏置的麻烦在于它不随电流变小而变小。假设一台1000A额定的测点，零点带着相当于几安的失调，测900A时它只占千分之几；可一旦实际电流降到10A、5A，这几安失调就占到百分之几十，读数方向甚至可能被带反。当电流接近零、控制算法又要依据反馈做方向判定、功率调节或零电流控制时，这个误差就可能影响控制精度。它会不会进一步引起指令抖动或并网功率在零点附近波动，还取决于控制策略、滤波、死区和系统动态特性，不能仅凭传感器失调下结论，但测点在零点的确定性，显然是控制干净工作的前提。
更难的是失调并非一成不变，它随温度漂移，柜内冬夏温差、功率器件烘烤都会让零点缓慢移动，控制器很难用一个固定参数把它彻底校准。
对采用磁芯的开环霍尔传感器而言，过零性能还可能受到磁芯和剩磁的影响。磁芯的磁化状态与此前经历的磁场有关，因此相同的原边电流，在不同磁化历史下可能对应不同的测量偏差。开环方案靠磁芯把原边电流产生的磁场聚到霍尔元件上，而铁磁材料的磁化不是一条单值直线：磁场从正向增大和从负向返回，走的不是同一条路径，两者在零点附近岔开一个宽度，这就是磁滞回线。
它的直接后果是剩磁。电池刚以接近满载的电流充了很久，磁芯被强烈单向磁化；此刻切到静置或立刻反向放电，电流虽回到零甚至反了向，磁芯里却可能残留一部分顺原方向的磁化没退干净。传感器于是"记得"刚才的方向，在零电流时输出一个偏向原方向的值；下次从反向过来，残余又偏向另一边。正反回零路径不重合，零点就成了一个随历史变化、带方向的区间，而不是一个确定的点。对常年单向工作的设备，磁滞影响有限；对频繁满载充放切换的储能 PCS，这个"记忆"会被反复触发。

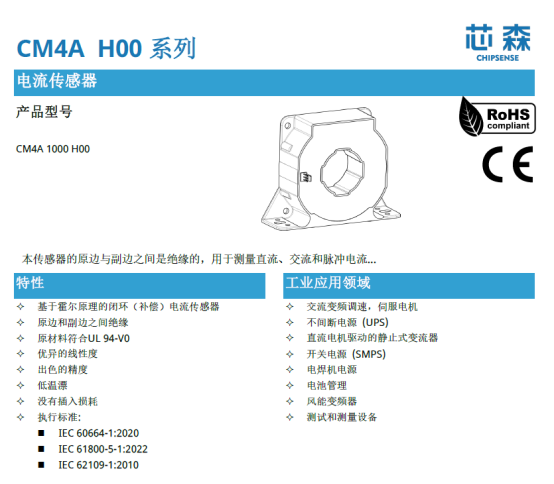

闭环（补偿式）霍尔走的是另一条路。它除了取信号的霍尔元件，还在磁芯上绕了补偿线圈：霍尔一旦检测到磁芯里有磁通，电路立刻让补偿线圈产生反向磁场，把原边电流建立的磁通抵消，使磁芯尽可能工作在接近零磁通的状态，原边电流越大、补偿电流按匝比同步增大。与开环方案相比，这有助于降低磁芯非线性和磁滞对结果的影响。不过闭环并不意味着零点误差完全消失，失调、温漂、磁失调和电路本身的误差仍然存在，需要分别评估。芯森 CM4A 1000 H00 采用的正是这种结构。
对储能 PCS 而言，真正值得关注的不是传感器能否在理论上 "绝对归零"，而是它在正反向切换、温度变化和额定电流作用之后，能否保持可重复、可预测的零点表现。它几组和零直接相关的指标，正是用来回答这个问题的。
以CM4A规格书（25℃、±24V 供电、测量电阻 20Ω）为准，它的副边是电流输出，理论灵敏度每安 0.2mA。和零点相关的几项指标各对应不同误差来源：25℃失调电流 ±0.2mA，折算约原边 ±1A；-40~85℃的失调温漂 ±0.6mA，约原边 ±3A；"额定电流作用后、原边回零时的磁失调电流"±0.1mA，约原边 ±0.5A—— 这一项反映了原边经历额定电流后，在回到零电流时仍然存在的磁失调，能够帮助评估电流历史对零点的影响，但不能单独代表传感器在完整正反向循环中的全部磁滞表现。
这几项不能简单相加成总误差：失调、温漂、磁失调本就是不同条件、不同机理的独立指标。额定点精度 ±0.3%（1000A 时约 ±3A）也有明确测试条件，规格书注明不含失调误差；线性误差 ±0.1%。正确方式是把它们看成按误差来源拆开的预算，而非一个合成总精度。
这些数字要诚实看待。闭环把额定后的磁失调压到原边 0.5A 量级，对千安级主回路测点而言，有助于让充放电过零段反馈更稳定、零点随满载历史漂移更小。但它是为 PCS 主功率回路大电流设计的器件，不适合精确分辨毫安、安培级小电流；真要长期精细测量静置损耗或电池细微自放电，合理做法是在小电流支路另配量程匹配的测点。它擅长的，是让大电流双向过零这一段尽量对称、稳定、可重复。
选这种电流输出型闭环传感器，还有一笔和开环电压输出件很不一样的账，就是测量电阻。副边补偿电流要流过外接电阻才转换成电压，阻值不能随便定，规格书按供电、温度、电流分档给窗口。以 H00、85℃为例：±24V 供电、只测 ±1000A 时，电阻可选 10~54Ω；一旦要覆盖 ±2100A 上限，就收窄到 1~10Ω。这些边界都带条件，换供电、换温度会变，实际取值应结合峰值电流查该料号规格书的电阻曲线，不能拿一组数字直接套。 约束来自供电电压对补偿能力的限制。原边冲到 2100A 时，副边补偿电流最高要 ±420mA，既流过外接电阻，也流过自身副边线圈 ——H00 给出的线圈电阻 25℃约 39Ω、85℃约 51Ω，随温度上升。两部分压降叠加不能超过供电轨裕量，否则放大级饱和、供不出补偿电流，闭环被迫退出零磁通。测量电阻越大、输出电压越高、信噪比越好，但大电流下越容易饱和。于是 "留过载量程" 和 "要高输出电压" 直接冲突，量程越满、电阻上限越低，只能按真实峰值在两者间取平衡。
储能直流系统电压不断抬高，1500V 已经常见，主回路测点绝缘不能马虎。仍以CM4A为例，它原副边间能承受 50Hz、1min 3.8kV 工频耐压，以及 1.2/50μs 波、16kV 冲击耐压，间隙 19.6mm、爬电 20.6mm。规格书还给了两个绝缘配合示例：1000V 系统可作加强绝缘、2000V 系统作基本绝缘，前提是满足相应过电压类别（CAT Ⅲ）和污染等级（PD2）。需要提醒，这些是CM4A这一具体料号的数值，同系列其他后缀（如 H11）耐压并不相同，选型必须以对应料号规格书为准，不能混用。
但器件通过耐压试验，不等于整台 PCS 绝缘就此合格。1500V 系统到底按加强还是基本绝缘、留多大距离，必须结合系统电压、过电压类别、污染等级和整机标准重新核算，这几个器件数值是选型输入，不是整机结论。温度也要分清：H00 规格书把原边导体温度 100℃列在绝对最大额定值，而环境工作温度是 - 40~85℃，不能因环境标 85℃就误以为通电流的母排也能到那么热。
此外规格书提到，单根母排尽量填满原边开孔时，电流变化率跟随能力和响应时间最佳 —— 直接引用即可，更换不同截面母排仍要结合实际安装验证。响应时间上，H00 在额定电流 90% 的测试条件下给出典型值约 0.5μs、最大值 1μs，带宽 150kHz，用于 PCS 电流闭环和常规过流保护足够快；但传感器自身快不等于整条保护链路快，后者还要算上采样、判断和功率器件分断的时间。
储能变流器和单向设备最大的不同，是电流天生要在正负之间反复奔波，零点是它每天经过最多次的地方。这里百分比精度帮不上忙，真正决定好坏的是失调、温漂和满载回零后的残余——是传感器能不能干净"归零"、会不会"记得"上一个方向。闭环零磁通把磁芯钉在零点，换来正反对称、残余极小的过零表现，这正是它在双向 PCS 主回路上的价值。
但选定闭环不等于万事大吉：测量电阻要按真实峰值在量程和信噪比间取舍，器件绝缘要在一千五百伏整机里重新落地，小电流精度也要承认物理边界、必要时另配测点。把这些账连同"归零"一起算清，储能 PCS 在无数次充放之间，才有一个方向判得准、零点回得来的可信起点。
