在工业自动化、新能源发电、汽车电子、智能电网等领域，电流传感器是实现电流监测、系统保护与精准控制的核心器件。从家用冰箱的电流过载保护，到电动汽车电池管理系统（BMS）的电流监控，再到特高压电网的大电流测量，电流传感器的身影无处不在。那么，究竟什么是电流传感器？它又有哪些常见类型，各自适用于什么场景？本文将系统拆解电流传感器的定义、原理与分类，助力读者快速建立认知。
一、什么是电流传感器？
电流传感器是一种能感知被测电流信息，并按规律转换为标准电信号或其他可用形式输出的检测装置。其核心功能是将难以直接测量的电流（尤其是大电流、高压电流），转化为易于采集、处理、存储或控制的信号（如电压、数字信号），从而实现对电流的实时监测、过载保护与精准调控。
1. 核心工作原理
电流传感器的本质是“物理量转换”——利用电磁感应、霍尔效应、欧姆定律等物理原理，将电流产生的磁场或电压变化，转化为可量化的输出信号。例如：
• 基于电磁感应的传感器，通过电流产生的磁场感应出次级小电流；
• 基于霍尔效应的传感器，通过磁场对霍尔元件的作用生成电压信号；
• 基于欧姆定律的传感器，通过串联电阻的电压降计算电流大小。
2. 基本结构组成
无论是哪种类型的电流传感器，核心结构均包含三大模块，确保信号从“感知”到“输出”的完整链路：
• 敏感元件：直接与被测电流作用的核心部件（如霍尔芯片、精密电阻、磁芯绕组），负责捕捉电流对应的物理变化（磁场、电压降）；
• 转换元件：将敏感元件捕捉的物理信号转化为电信号（如放大器、AD转换器），消除噪声干扰并放大微弱信号；
• 输出单元：将处理后的信号以标准形式输出（如4-20mA模拟信号、RS485数字信号），适配后续采集设备（如PLC、示波器、单片机）。
3. 核心优势
电流传感器之所以能广泛应用，源于其独特的性能优势：
• 安全性高：多数类型（如霍尔、互感器）可实现原边（被测电流端）与副边（信号输出端）电气隔离，避免高压、大电流对采集系统的损坏；
• 适配范围广：可测量直流、交流、脉动电流，量程覆盖μA级小电流到kA级大电流；
• 响应速度快：部分类型（如闭环霍尔、磁阻传感器）响应时间可达μs级，能捕捉高频瞬态电流；
• 稳定性强：通过温度补偿、数字滤波等技术，可在-40℃~150℃环境下保持稳定精度，满足工业极端场景需求。
二、电流传感器有哪些类型？
根据测量原理的不同，电流传感器可分为六大主流类型，各类产品在原理、优缺点与适用场景上差异显著，需结合实际需求选择。

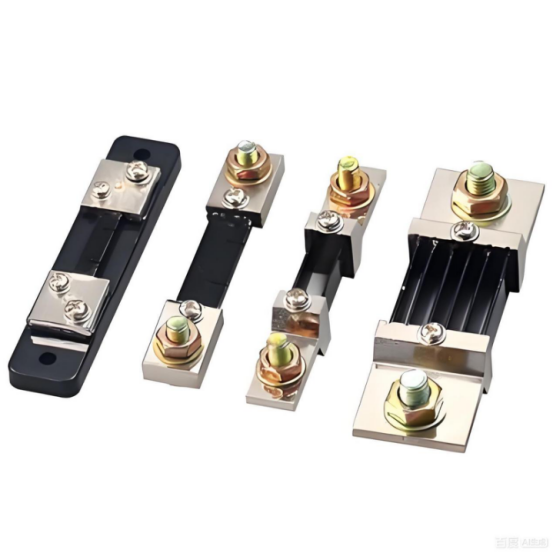

1. 分流器（基于欧姆定律）
原理
在被测电流回路中串联一个低阻值精密电阻（分流电阻），根据欧姆定律（V=I×R），通过测量电阻两端的电压降，反向计算出电流大小。
优点
• 结构极简，成本仅为霍尔传感器的1/5~1/3；
• 响应速度快（≤1μs），无磁滞效应，适合高频电流（如开关电源）与直流电流测量；
• 精度高，常温下误差可控制在±0.1%以内，适合BMS、LED驱动等高精度场景。
缺点
• 无电气隔离，原边高压、大电流可能直接传导至测量端，存在安全隐患；
• 功耗较高（P=I²R），大电流（＞100A）场景下易发热，需额外散热；
• 电阻值受温度影响大（如锰铜电阻温漂≤±50ppm/℃），需搭配温度补偿电路。
适用场景
低压小电流场景（如消费电子、汽车BMS、小型开关电源）、对成本敏感且无需隔离的场合。

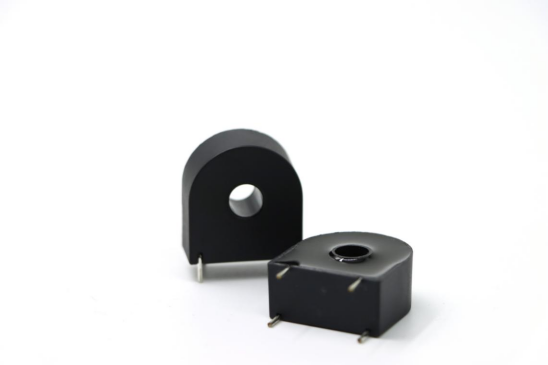

2. 电流互感器（基于电磁感应）
原理
利用法拉第电磁感应定律，通过原边（被测电流绕组）与副边（信号绕组）的匝数比，将大电流按比例缩小为小电流（通常为5A或1A），再通过测量副边电流间接获取原边电流。
优点
• 原副边完全隔离，安全性高，适配高压大电流（如10kV/1000A）；
• 成本低、工艺成熟，工频（50/60Hz）场景下精度可达±0.2%；
• 抗电磁干扰能力强，适合电网、工业电机等强干扰环境。
缺点
• 仅能测量交流电流，无法检测直流或脉动直流（如电池充放电电流）；
• 频率响应有限，高频（＞1kHz）场景下精度显著下降，易出现磁芯饱和；
• 体积较大，不适合小型化设备（如新能源汽车车载系统）。
适用场景
工频电力系统（如智能电表、变压器监测）、高压配电设备、工业交流电机控制。
3. 霍尔电流传感器（基于霍尔效应）
原理
利用“霍尔效应”——半导体薄片（霍尔元件）在磁场中通入控制电流，会在垂直于磁场与电流的方向产生霍尔电压，该电压与磁场强度（由被测电流产生）成正比，进而反推出电流大小。根据结构差异，又分为开环式与闭环式两类：
• 开环式：直接测量霍尔电压，结构简单、成本低；
• 闭环式：通过副边线圈产生反向磁场抵消原边磁场（零磁通原理），精度更高、温漂更小。
优点
• 交直流通用，可测量直流、交流、脉冲电流，适配场景广；
• 原副边隔离（耐压＞2kV），安全性强，适合高压场景（如光伏逆变器、电动汽车）；
• 闭环式精度高（±0.2%）、响应快（≤10μs），开环式成本低（仅为闭环的1/3），兼顾不同需求。
缺点
• 开环式温漂较大（±0.1%/℃）、线性度差（误差＞1%），高频场景受限；
• 需外接电源（如±12V、±24V），相比分流器增加电路复杂性；
• 磁芯易饱和，超量程时需加装保护电路。
适用场景
新能源汽车（电机控制器、BMS）、光伏逆变器、工业自动化（变频器、伺服系统）、医疗设备（隔离电流监测）。
4. 磁阻电流传感器（基于磁阻效应）
原理
利用磁阻材料（如AMR、GMR、TMR） 的电阻值随外部磁场变化的特性——被测电流产生的磁场改变磁阻材料的磁化方向，进而导致电阻变化，通过测量电阻变化量计算电流。
优点
• 精度极高（TMR型误差≤±0.05%），线性度优于霍尔传感器；
• 响应速度快（≤0.1μs），适合高频电流（如500kHz以上）与瞬态电流测量；
• 体积小（芯片级封装），便于集成到小型设备（如物联网传感器、精密仪器）；
• 功耗低（仅为霍尔传感器的1/10），适合电池供电场景。
缺点
• 成本高（TMR型价格为霍尔的2~5倍），普及度较低；
• 抗干扰能力弱，强磁场环境下需加装屏蔽罩；
• 量程较小（通常≤100A），大电流场景适配性差。
适用场景
精密仪器（实验室电流校准）、物联网设备（低功耗电流监测）、高端汽车电子（自动驾驶电流反馈）。
5. 磁通门电流传感器（基于磁通门效应）
原理
利用高导磁率磁芯在交变磁场中的饱和特性——通过激励线圈使磁芯交替饱和，被测电流产生的磁场会打破磁芯的饱和平衡，副边线圈感应出与被测电流成正比的信号；闭环型还会通过补偿线圈抵消原边磁场（零磁通），进一步提升精度。
优点
• 灵敏度极高，可测量μA级微弱电流，误差≤±0.01%；
• 温漂极小（≤±10ppm/℃），长期稳定性优于霍尔传感器；
• 无气隙磁芯设计，漏磁少，位置误差可忽略。
缺点
• 结构复杂，成本高（为闭环霍尔的3~4倍）；
• 响应速度较慢（≤1ms），不适合高频场景；
• 功耗较高，需高频激励信号，适配性受限。
适用场景
精密测量（如航空航天电流监测）、弱电流检测（生物医疗设备）、计量校准仪器。
6. 光纤电流传感器（基于法拉第效应）
原理
利用光纤的法拉第效应——偏振光在磁场中通过光纤时，偏振方向会随磁场（被测电流产生）旋转，通过测量偏振旋转角度计算电流大小。
优点
• 完全无电气接触，隔离性能极强（耐压＞100kV），适合超高压场景；
• 抗电磁干扰能力优异，不受强磁场（如核反应堆、特高压电网）影响；
• 测量范围广（1A10kA），频率响应宽（DC1GHz），无磁饱和风险；
• 光纤传输距离远（＞10km），适合远距离监测。
缺点
• 成本极高（单台价格超万元），技术门槛高；
• 易受光纤弯曲、温度变化影响，需复杂补偿电路；
• 体积大、重量重，不适合小型化设备。
适用场景
特高压输电系统（如500kV及以上变电站）、极端环境（核反应堆、航天设备）、远距离大电流监测（智能电网）。
总结
电流传感器是电流监测与控制的“眼睛”，其类型选择需紧扣场景需求——低成本低压场景优先选分流器，高压交流场景适配电流互感器，新能源与工业自动化首选霍尔传感器，精密测量场景可考虑磁阻或磁通门传感器，超高压极端场景则需光纤传感器。随着材料技术与集成技术的发展，电流传感器正朝着“高精度、小体积、低功耗、高集成”方向演进，未来将在更多新兴领域（如氢能发电、自动驾驶）发挥核心作用。
