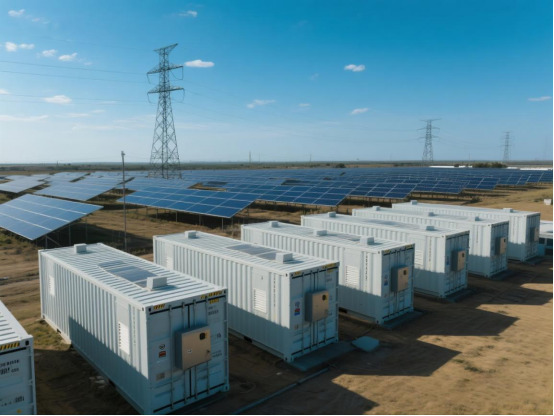

据央视网报道，截止至2025年9月底，我国新型储能装机规模已超1亿千瓦，装机规模占全球装机比例超过40%，跃居世界第一。11月16日，据民生证券相关报告显示，动力装机持续高增，储能出海订单突破69GWh。在这储能系统持续增长的背后，电流传感器作为检测元器件，保障着储能系统的安全高效运行，现今市面上电流传感器众多，有国外传统大牌，也有国内新晋的后起之秀可取而代之的，如何选择合适的电流传感器成为采购工程师的头疼之事。
工欲善其事必先利其器，储能系统要想选好电流检测器件，要知道储能系统需要哪些传感器，需要知道传感器在储能系统中做什么用的。
随着储能项目的规模化部署，霍尔电流传感器在储能系统中扮演着重要角色，其应用可贯穿于电池管理、系统保护、能源调度和功率控制等多个核心环节，其作用主要体现在电流精准测量、系统安全保障、效率优化提升、故障诊断预警、多场景适配应用五个方面，具体如下：
霍尔电流传感器基于霍尔效应原理，通过测量磁场强度间接推算电流大小，可实现交流、直流、脉冲等复杂电流波形的非接触式测量。其测量高精度优，优越的线性度，以及高响应时间等特性，能实时捕捉电流动态变化。例如，在电池充放电过程中，传感器可精确监测电流值，确保电池组在安全电流范围内运行，避免因电流异常导致的性能衰减或损坏。
l 过充过放保护：通过实时监测电池充放电电流，传感器可触发保护机制，防止电池因过充或过放引发热失控风险。例如，当检测到充电电流超过阈值时，传感器立即反馈信号，系统自动切断充电回路，保障电池安全。
l 短路故障隔离：在储能系统发生短路时，传感器可快速识别异常电流波形（如瞬态峰值），配合断路器实现毫秒级故障隔离，避免事故扩大。
l 绝缘性能监测：部分传感器集成绝缘电阻检测功能，可实时监测电池组对地绝缘状态，预防因绝缘老化引发的漏电风险。
l 功率控制优化：传感器为储能变流器（PCS）提供实时电流反馈，支持功率因数校正（PFC）和效率优化算法。例如，在光储充一体化系统中，传感器可协调光伏发电、储能充放电和充电桩功率分配，实现系统整体效率提升。
l 能量调度支持：通过监测电池组充放电功率，传感器为能源管理系统（EMS）提供数据支撑，助力系统根据分时电价、需求响应等策略动态调整运行模式，降低用电成本。
l 历史数据分析：传感器长期记录电流数据，结合人工智能算法可预判电池健康状态（SOH）和剩余寿命（RUL，不是那个网址URL哦）。例如，通过分析电流波动趋势，可提前发现电池容量衰减或内阻增大等潜在问题。
l 异常模式识别：传感器可识别接触不良、线缆老化等7类常见故障模式，并通过边缘计算技术实现本地诊断，减少停机时间。例如，某储能项目通过传感器数据定位到接触器触点氧化问题，避免了一起重大故障。
l 高压直流场景：针对储能系统高压化趋势，传感器采用增强型绝缘设计，耐压等级达20kV至50kV，适配800V及以上高压平台。例如，华为数字能源充电桩采用磁通门传感器，实现±0.5%精度充电控制。
l 极端环境应用：在高原、热带雨林等特殊场景中，传感器通过温度补偿、防霉处理等技术提升可靠性。例如，西藏某储能项目在3500米海拔环境下，采用增强型传感器解决绝缘性能下降问题。
l 梯次利用场景：在退役电池储能系统中，传感器通过高精度测量延长电池组使用寿命。例如，某梯次利用项目通过优化传感器布局，系统效率提升1.2%，年增收超80万元。
随着储能技术的发展，电流检测的要求也日益严格和精细化。以下是现代储能系统对电流检测的主要要求：
l 误差范围：通常要求电流检测误差在±0.5%以内，以确保对电池充放电状态（SOC）、健康状态（SOH）的准确评估。
l 动态响应：在快速变化的负载条件下（如电动汽车快充、并网储能系统），传感器需要具备高动态响应能力，避免滞后或过冲。
l 电流范围：储能系统的充放电电流可能从几安培到数千安培不等，传感器需要覆盖从微小漏电流到大电流的全范围测量。
l 双向测量：能够准确测量充电和放电两个方向的电流，以支持双向能量流动的应用场景。
l 环境适应性：在极端温度（-40°C至85°C）、高湿度、强电磁干扰等环境下，传感器性能不能显著衰减。
l 长期稳定性：传感器在长期使用中（如10年以上）不能出现明显的漂移或老化，以确保系统的长期可靠性。
l 能量损耗：传感器本身的功耗应尽可能低，避免对储能系统的能量效率产生负面影响。
l 集成化设计：支持与BMS（电池管理系统）或PCS（能量转换系统）的集成，减少额外的能量损耗和空间占用。
l 绝缘与隔离：传感器需要提供高电压隔离（如3kV以上），防止高压侧故障传导至低压控制系统。
l 故障检测：能够实时检测短路、过流、漏电等故障，并触发保护机制（如断开继电器、报警等）。
l 数据完整性：支持自检和校准功能，确保数据的准确性和可信度。
l 数字化输出：支持CAN、Modbus、I2C等数字通信接口，便于与上位机或云平台实时交互。
l 边缘计算：部分高端传感器支持本地数据处理，如滤波、故障预测等，减轻主控系统负担。
l 经济性：在满足性能要求的前提下，传感器的成本应与储能系统的整体成本相匹配。
l 易安装与维护：支持模块化设计，便于现场安装、更换和维护。
· 行业标准：符合IEC 62619、UL 1973、GB/T 36276等储能系统相关标准。
· 安全认证：通过CE、UL、CSA等认证，确保产品的安全性和合规性。
· 对于高精度、高可靠性需求，霍尔效应传感器（如闭环霍尔传感器）和磁通门传感器是主流选择。
· 对于成本敏感型应用，分流器或开环霍尔传感器可作为替代方案，但需权衡精度和稳定性。

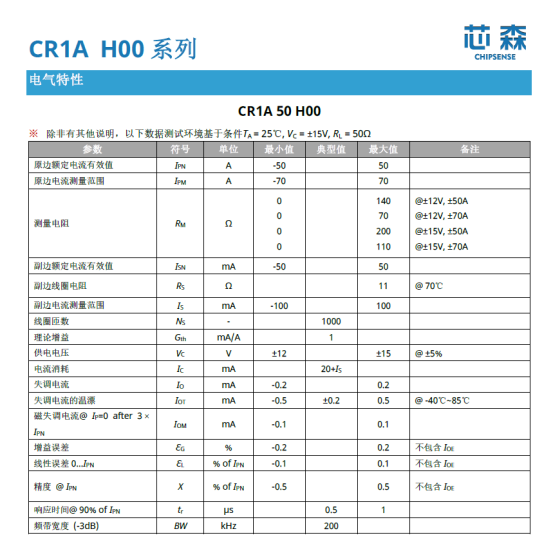

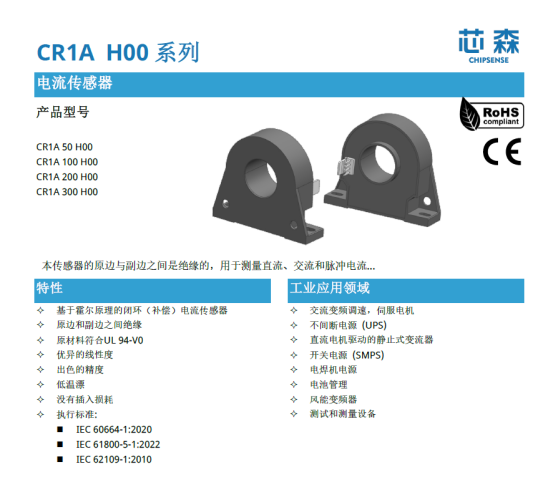

CR1A H00是一款基于霍尔原理的闭环（补偿）电流传感器，用于测量直流、交流和脉冲电流。其有以下特性：
l 原边和副边之间绝缘
l 原材料符合UL 94-V0
l 精度高（±0.5% @ IPN），线性误差小（±0.1%），适合需要精确电流数据的储能应用。
l 低温漂：±0.2mA（典型值） 以及增益误差±0.2%
l 没有插入损耗
l 执行标准: IEC 60664-1:2020，IEC 61800-5-1:2022，IEC 62109-1:2010， 适用于高压、高安全要求的储能系统。
l 操作温度：-40~85℃
l 绝缘耐压高达3kV，冲击耐受电压5.4kV，满足储能系统对绝缘和过压保护的需求。
l 电气间隙距离10.2 mm，爬电距离15.0 mm，适用于600 V加强绝缘或1000 V基本绝缘场景，符合储能系统的电气安全要求。
l 产品系列覆盖±50 A到±300 A的额定电流，测量范围可扩展至±70 A到±500 A，能满足储能系统中电池管理、逆变器、变流器等环节的电流监测需求。
l 响应时间快（≤1 μs，典型值达到0.5μs，），频带宽度200 kHz，适用于储能系统中快速变化的电流监测，如PWM控制、故障检测等。
CR1A H00系列霍尔电流传感器在储能系统中的应用
CR1A H00系列霍尔电流传感器在电化学储能系统中，可以具体应用到以下关键部件和环节，发挥电流监测、保护和控制作用：

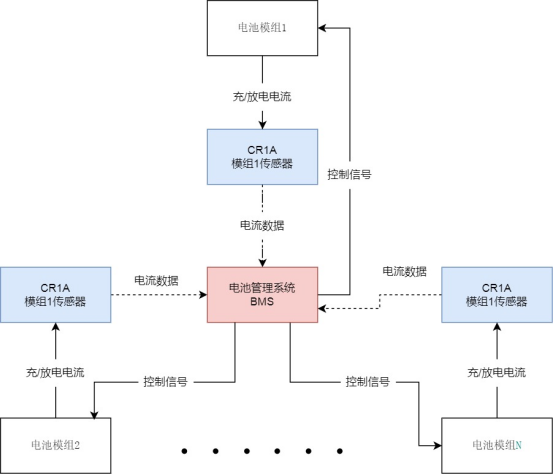

应用部件：
· 电池模组/电池簇的充放电回路
· 电池包的主正负极
作用：
· 实时监测每个电池模组或电池包的充放电电流，防止过充/过放。
· 计算电池的荷电状态（SOC）和健康状态（SOH），提高电池寿命和系统安全性。
· 检测短路或异常电流，触发保护机制（如断开继电器）。
选型建议：
· 根据电池包的最大工作电流选择对应量程的传感器（如CR1A 200 H00适用于±200 A电流）。

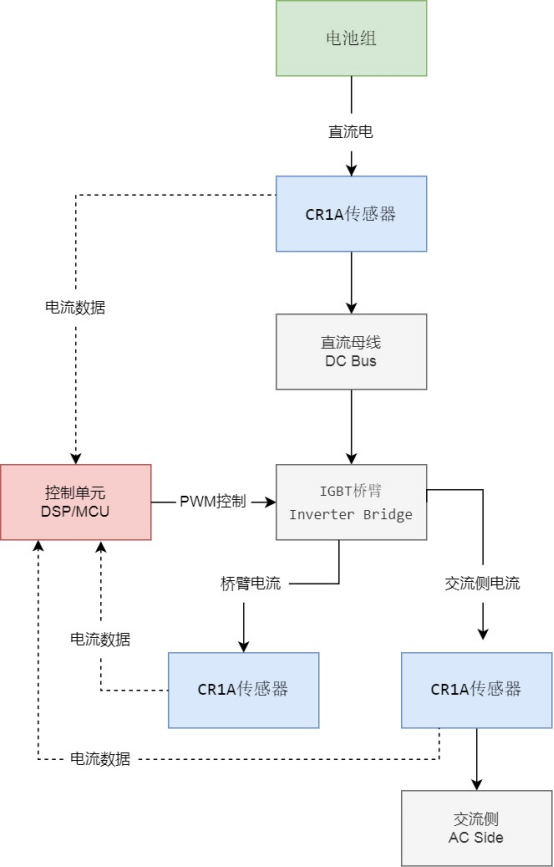

应用部件：
· 直流侧（DC Bus）：连接电池和逆变器的母线。
· 交流侧（AC Side）：连接电网或负载的输出端。
· IGBT桥臂：用于监测每相电流，实现PWM控制和故障检测。
作用：
· 监测直流母线电流，防止过流损坏IGBT或电容。
· 监测交流侧电流，实现并网电流控制、功率因数校正（PFC）和谐波抑制。
· 检测IGBT桥臂电流，实现过流保护和故障定位。
选型建议：
· 直流侧：选择高量程传感器（如CR1A 300 H00，适用于±300 A）。
· 交流侧：根据逆变器功率选择对应量程（如CR1A 100 H00适用于±100 A）。
应用部件：
· 直流母线：连接多个电池簇或变流器的总线。
· 直流断路器/熔断器：用于过流保护。
作用：
· 监测母线电流，平衡各支路负载，防止母线过载。
· 为断路器提供过流触发信号，实现快速保护。
选型建议：
· 根据母线最大电流选择传感器量程（如CR1A 200 H00）。
应用部件：
· 系统对地绝缘检测回路
作用：
· 结合绝缘监测装置，检测储能系统对地绝缘电阻，预防漏电和绝缘故障。
· 监测直流系统的绝缘状态，符合IEC 61800-5-1和IEC 62109-1标准要求。
选型建议：
· 选择高绝缘耐压的传感器（如CR1A系列，绝缘耐压3 kV）。
应用部件：
· 系统集成测试台：用于储能系统的出厂测试。
· 故障诊断仪：用于现场维护和故障排查。
作用：
· 精确测量电流波形，验证系统性能（如效率、响应时间）。
· 诊断电池、变流器或母线的异常电流。
选型建议：
· 根据测试需求选择高精度、宽频带传感器（如CR1A 50 H00，频带宽度200 kHz）。
· 预充电回路：监测预充电电流，防止冲击损坏电容。
· 风冷/液冷系统：监测冷却系统的驱动电流，确保散热正常。
应用部件 | 推荐型号 | 关键参数 | 备注 |
电池模组（≤100 A） | CR1A 100 H00 | ±100 A，高精度，绝缘3 kV | 适用于中小型电池包 |
直流母线（≤300 A） | CR1A 300 H00 | ±300 A，响应时间≤1 μs | 适用于大型储能系统 |
变流器交流侧（≤200 A） | CR1A 200 H00 | ±200 A，频带宽度200 kHz | 适用于并网逆变器 |
绝缘监测回路 | CR1A 50 H00 | 高绝缘耐压，低温漂 | 结合IMD使用 |
CR1A H00系列可广泛应用于储能系统的电池管理、变流器、直流配电、绝缘监测、测试诊断等核心部件，通过精确的电流监测，提升系统的安全性、可靠性和效率。在选型时，需根据具体部件的电流范围、安装空间和绝缘要求匹配合适的型号。
