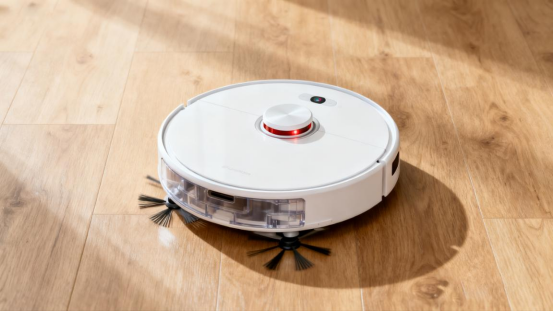

随着智能家居的普及，除了常见的智能照明外，智能扫地机器人成为现代家庭中尤其是懒人的“清洁小助手”。然而，市面大多数智能扫地机在“劳动”的时候，往往没那么智能：很容易卡进角落里不能动弹，这种高强度工作会导致电机过载、能耗增高，甚至电路短路等安全隐患。如何确保扫地机既高效又安全？除了高端机器里才有激光雷达、摄像头，还有一个默默无闻的工作的关键角色——电流传感器，本文将深入探讨电流检测在扫地机中的核心作用，对比不同技术方案，并详细解析一款典型的传感器芯片及其应用。
1. 电机过载：主刷、边刷或行走电机在清扫过程中可能因异物卡住或毛发缠绕而堵转，导致电流激增，损坏电机。
2. 电池安全：锂电池充放电过程中的过流、过充或过放，会缩短电池寿命，甚至引发安全事故。
3. 电路故障：电路短路或接触不良可能导致设备突然断电或烧毁。
在讨论“如何”之前，我们首先要明白“为什么”。对于一台扫地机器人，精确的电流检测绝非可有可无，它直接关系到三个核心问题：
1. 电池安全与续航管理（BMS）：如何精确计算剩余电量（SOC），避免过充过放？如何在电机卡死导致电流骤增时，立即切断电源，防止电池过热甚至起火？
2. 电机智能控制与保护：如何让扫地机在遇到厚地毯时自动增大扭矩（吸力或刷子动力）？又如何能判断主刷是否被毛发缠绕（负载变化），从而触发反转或报警？
3. 系统能耗优化：如何在不同工作模式下（静音、标准、强力）精准控制功率输出，以实现能效最优？
所有这些问题的答案，都依赖于对电机电流和电池电流的实时、高精度、隔离的测量。

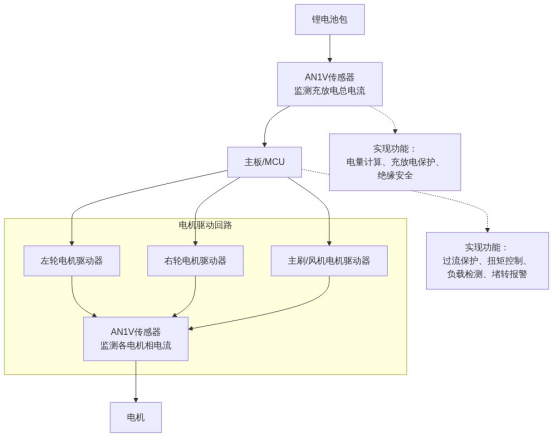

典型的扫地机器人电气架构简化如下，电流传感器的核心任务，就是精确测量这些点的电流，并将其转换为MCU可读取的电压信号：
在工程实现上，电流检测主要有两种经典的技术路径：基于欧姆定律的分流电阻（Shunt Resistor）和基于磁感应原理的霍尔效应（Hall Effect）传感器。两者在原理、性能和应用上存在显著差异。
l 原理：其核心是欧姆定律 (V = I × R)。将一个精密、低阻值的电阻（分流器）串联到待测电流路径中，测量电流流过该电阻时产生的微小压降，再通过放大器将此毫伏级电压信号放大，由MCU的ADC读取并计算出电流值。
l 优点：
1. 成本低廉：单个电阻元件成本极低。
2. 精度高：在常温下可以实现非常高的测量精度。
3. 带宽高：响应速度快，无延迟，适用于极高频率的电流检测。
l 缺点：
1. 无电气隔离：测量电路与被测高压总线共地，存在高压窜入低压控制电路的风险，需要额外设计隔离运放或隔离ADC，增加了系统复杂性和成本。
2. 存在通态损耗：损耗为 I²R，在大电流应用中，电阻自身会发热，不仅造成能量浪费，温漂效应还会影响测量精度，甚至需要额外的热管理。
3. 布局要求高：测量毫伏级信号极易受到PCB上其他功率回路噪声干扰，对布局布线要求苛刻。
l 原理：
利用霍尔效应，通过传感器内部的磁芯将电流产生的磁场聚集到霍尔芯片上，芯片输出电压信号 proportional to 磁场强度，从而间接测量电流。传感器内部已完成信号调理和放大。
l 优点：
a. 天然电气隔离：原边（电流路径）与副边（信号输出）之间是绝缘的（AN1V隔离耐压达4.8kV），彻底消除了共地问题，系统安全性高。
b. 近乎零损耗：非接触式测量，原边电阻极低（AN1V的Rp仅100μΩ），几乎不产生热量，不影响被测电路。
c. 易于集成：提供已调制的电压输出（如AN1V的Vout=2.5V±ΔV），接口简单，直接接MCU的ADC，大大简化了系统设计。
l 缺点：
a. 成本较高：单颗传感器成本高于分流电阻。
b. 存在温漂：霍尔元件和磁芯的特性会受温度影响，尽管芯片内部会进行补偿，但其精度和温漂指标通常逊于同级的分流方案。
c. 带宽和响应时间限制：虽AN1V带宽达250kHz已足够多数应用，但仍无法与无源的分流电阻相比。且存在微秒级的响应延迟。
对于智能扫地机器人而言，其电池供电（对损耗敏感）、空间紧凑、内部存在高压电机回路（对安全要求高）的特点，使得霍尔效应电流传感器的优势（隔离、低损耗、易集成）恰好切中其痛点，成为了比分流电阻更为理想的解决方案。AN1V系列正是为满足此类应用而设计的典型产品。

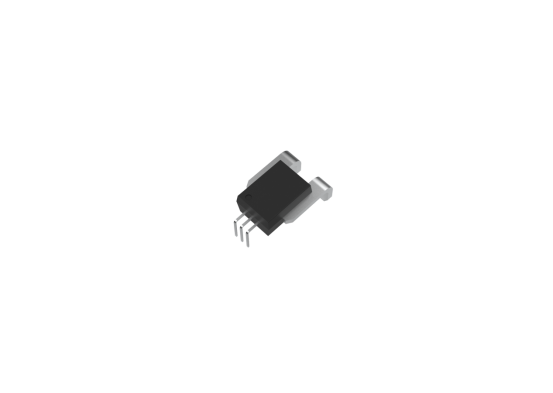

以芯森AN1V PB511系列为例，它是基于ASIC芯片技术的微型霍尔电流传感器，实现小尺寸封装和100%国产化，该系列包含多款型号，量程从50~300A。从其公开规格书中，我们可以清晰地看到它如何满足扫地机的需求。
1. 核心工作原理：
其输出遵循公式：Vout = Vcc/2 + Gth × Ip × (Vc/5)。其中Vcc/2（约2.5V）是零电流时的零点电压。当正向电流流过时，输出电压升高；反向电流（如充电时）流过时，输出电压降低。这种设计非常适合MCU的ADC接口进行双向电流测量。

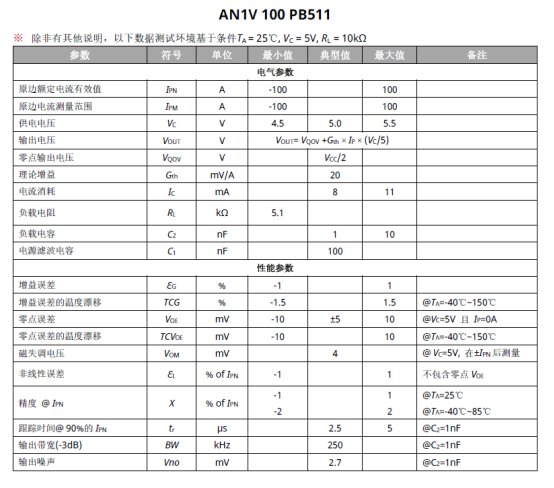

2. 关键性能参数（以AN1V 100 PB511型号为例）：
l 测量范围： ±100A，覆盖扫地机电机工作区间。
l 供电电压： 4.5V - 5.5V，与系统MCU电源完美兼容。
l 带宽：250kHz，足以准确跟踪BLDC电机驱动的高频PWM电流波形，确保控制环路的实时性。
l 精度：全温度范围内（-40℃ ~ 85℃）总精度优于±2%，为电量计算和精确控制提供了基础。
l 响应时间：≤5μs，足以在过流事件发生后的极短时间内向MCU发出信号，启动保护机制。
3. 安全与可靠性设计：
l 高隔离电压：原副边间耐受4800Vrms/50Hz/1min，远超扫地机系统任何可能出现的压差，彻底杜绝了高压窜入低压控制电路的风险。
l 遵循安全标准： 符合IEC 61800-5-1等标准，满足家电产品对安全规范的严苛要求。
l 阻燃外壳： 材料符合UL 94-V0等级，提供了防火安全保证。
· 实时监测：霍尔传感器实时监测电机电流，一旦检测到电流异常升高（如堵转），立即触发保护机制，停止电机或反转清理异物。
· 延长寿命：避免电机长时间过载，延长使用寿命。
· 充放电保护：监测电池充放电电流，防止过充/过放，确保电池安全和寿命。
· 能量优化：实时计算剩余电量，优化续航和充电策略。
· 过流保护：检测到短路或过流时，立即切断电源，避免设备损坏。
· 预测性维护：通过电流波动分析，预测电机或电池的潜在故障，提前维护。

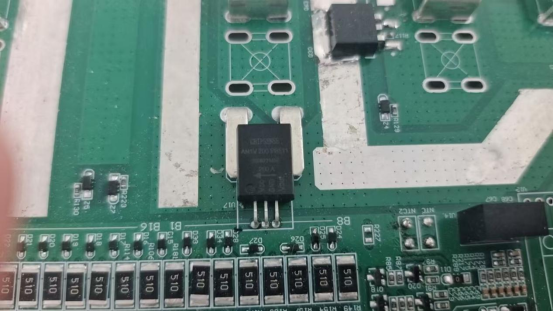

· 将传感器的IP+和IP-串联到电机或电池的主电流回路。
· VOUT接入MCU的ADC引脚，实时采样电流数据。
· 增加去耦电容（100nF）和滤波电容（1nF~10nF），确保信号稳定。
通过ADC采样VOUT电压，计算实际电流值： 电流（A） = (VOUT - 2.5V) / (0.01 × VCC)
设置电流阈值，超过阈值时触发保护机制。
· 传感器符合IEC 61800-5-1和IEC 62109-1标准，确保高压安全和绝缘可靠性。
· 磁场干扰：强磁场环境可能影响测量精度，需合理布线。
· 温度漂移：极端温度下可能出现零点漂移，需定期校准。
· 成本：相较于传统方案，霍尔传感器成本略高，但性价比优异。
基于ASIC的霍尔电流传感器（如AN1V 200 PB511）以其高精度、快速响应、非接触式测量等优势，成为智能扫地机安全保护的核心器件。它不仅能实时监测电流、预防过载，还能优化能效、延长设备寿命，为用户提供更安全、更智能的清洁体验。
