过去十年，大功率UPS的技术演进主要围绕三个方向展开：更高效率、更高功率密度和更高可靠性。
但随着AI大模型训练和推理集群快速扩张，一个过去很少被单独讨论的问题，开始逐渐成为UPS设计的新挑战——直流侧电流检测。
传统数据中心负载以CPU服务器、存储和网络设备为主，其功率变化相对缓慢，UPS控制系统面对的是一个动态特性相对平稳的对象。而在AI数据中心中，大规模GPU集群在计算同步、参数更新、通信调度以及Checkpoint写入过程中，会产生频繁的脉冲式功率变化（Burst Load）。这种变化虽然持续时间通常只有毫秒级，但对于UPS而言，却意味着持续不断的瞬态功率冲击。
越来越多的UPS厂商开始发现，在AI负载场景下，首先遇到瓶颈的往往不是IGBT，不是DSP，也不是控制算法，而是长期被认为已经足够成熟的直流侧电流检测链路。
在典型双变换在线UPS架构中，直流母线是整个系统的能量交换中心。
它连接着：
lAC/DC整流器；
l储能电池及双向DC/DC；
lDC/AC逆变器；
l直流母线储能电容。
所有功率流动最终都需要经过直流侧完成交换。
与交流侧相比，直流侧电流检测具有几个天然特点：
·同时包含直流分量和高频动态分量；
·承受高共模电压环境；
·存在储能电容参与的瞬态能量交换；
·长期工作于双向功率流状态。
过去，这些特性并不会成为系统瓶颈；但随着AI负载动态特性的不断增强，直流侧开始成为影响UPS动态性能的重要环节。
很多人会认为：
lGPU负载增加多少，UPS输出电流就同步增加多少。
但对于双变换UPS而言，实际情况并非如此。
在直流母线侧，瞬态电流关系可以表示为：
Iload = Irectifier + Icapacitor
当GPU负载在毫秒级内突然增加时，首先响应的往往不是整流器，而是直流母线储能电容。
其过程通常表现为：
·GPU负载快速上升；
·直流母线电压开始下降；
·母线电容立即释放能量；
·电流控制环检测变化；
·整流器逐步提升输出功率；
·系统重新达到平衡。
这意味着：
在负载动态变化初期，直流侧电流传感器测量到的电流，并不完全等于负载真实需求。
对于传统IT负载，这种差异几乎可以忽略；但在AI数据中心持续脉冲负载环境下，这种瞬态偏差会直接影响：
·电流环动态响应；
·功率预测算法；
·电池充放电调度；
·并机均流控制。
因此，对于AI数据中心UPS而言，电流传感器首先需要解决的问题不是"测得更准"，而是"反应更快"。
在工程实践中，"800V DC母线"并不意味着母线电流是理想直流。
实际上，直流母线电流通常可以表示为：
IDC = IAVG + ΔIHF
其中：
·IAVG表示平均功率流；
·ΔIHF表示高频动态分量。
这些高频分量主要来自：
·PWM开关谐波；
·LC滤波残余纹波；
·母线电容充放电电流；
·并联模块环流；
·AI负载带来的脉冲功率扰动。
尤其是在采用SiC功率器件的新一代UPS中，更高的开关频率和更大的di/dt，使母线纹波频谱进一步扩展至几十kHz甚至上百kHz范围。
这意味着，电流传感器实际面对的并不是一个简单的直流测量问题，而是：
在测量大直流电流的同时，还必须保留足够丰富的动态信息。
如果传感器带宽不足，高频信息会被等效低通滤波，控制器获得的就不是实际电流，而是一个被平滑后的近似值，从而降低系统动态响应能力。
在现代UPS控制系统中，决定动态性能的关键因素已经不再是静态精度，而是系统稳定裕度。
典型控制链路为：
在这个闭环系统中，每一个环节都会引入时间延迟。
其中，电流传感器带来的相位滞后往往最容易被忽视。
工程上通常要求：
l电流检测链路带宽至少达到控制带宽的5～10倍。
原因在于，只有这样才能保证检测链路在控制交越频率附近引入的额外相位滞后仅为数度，从而维持足够的系统相位裕度。
以当前主流MW级双变换UPS为参考，其参数通常为：
参数
典型参考范围
开关频率
10kHz～20kHz
电流环带宽
50kHz～150kHz
电压环带宽
100Hz～500Hz
而针对AI动态负载优化的新一代UPS系统，这些参数仍在持续提升。
因此，对于AI数据中心UPS而言，电流传感器已经不再只是一个测量元件，而成为整个控制环路动态性能的重要组成部分。
随着AI数据中心功率等级不断提升，UPS直流侧电流规格也在快速增长。
以1MW UPS为例：
·800V直流母线额定电流约1250A；
·考虑过载能力和冗余设计，实际测量范围通常需要覆盖±2000A以上；
·多机并联系统甚至需要覆盖更高电流。
在这一电流等级下，系统同时要求：
·大量程；
·快响应；
·高隔离；
·良好线性度；
·长期可靠性。
理论上，磁通门技术能够实现更高的测量精度。
但对于当前AI数据中心UPS而言，功率控制、SOC估算以及并机均流通常要求系统综合误差控制在0.5%左右。闭环霍尔传感器±0.3%的本体精度，已经能够满足当前绝大多数控制需求。
因此，在现阶段AI UPS应用中，需要解决的问题不再是：
谁的精度最高？
而是：
谁能够在动态性能、精度、可靠性和成本之间取得最佳平衡？
以CM5A 2000 H21闭环霍尔电流传感器为例，其额定量程为±2000A，最大测量范围可达±4250A，能够覆盖当前兆瓦级UPS系统在过载、并机以及动态功率波动场景下的测量需求。其±0.3%FS的测量精度、±0.1%的线性度以及150kHz带宽，使其能够在大电流、高动态响应和长期可靠性之间取得较好的工程平衡。

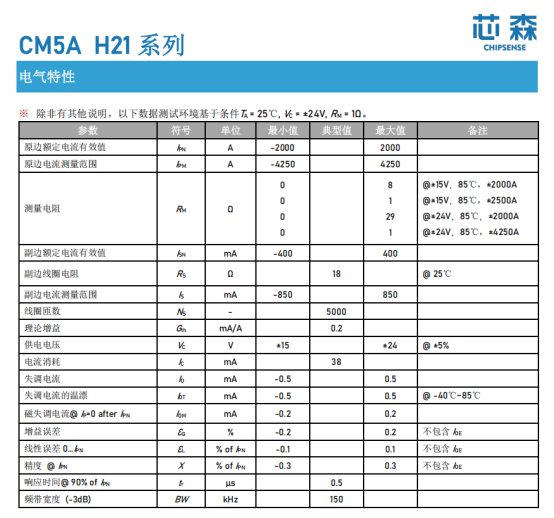

其主要参数如下：
参数
CM5A 2000 H21
额定量程
±2000A
最大测量范围
±4250A
精度
±0.3%FS
线性度
±0.1%
响应时间
0.5μs
带宽
150kHz
隔离耐压
6kV AC
冲击耐压
23kV
其中：
·150kHz带宽能够覆盖UPS控制所需的主要动态频谱；
·微秒级响应时间不会成为系统动态响应瓶颈；
·±0.3%精度能够满足当前AI UPS控制需求；
·高隔离和高冲击耐压能力适用于高压直流母线环境。
因此，闭环霍尔方案的价值并不在于追求极限精度，而在于：
它在动态性能、测量精度、系统复杂度和经济性之间，提供了一个符合当前AI数据中心UPS需求的工程平衡点。
过去，人们更多将UPS中的电流传感器视为一个测量器件。
而在AI数据中心时代，它正在逐渐演变成影响系统动态性能的重要组成部分。
当GPU集群的功率波动速度越来越快、系统功率等级越来越高时，真正决定UPS性能上限的，可能已经不再是功率器件本身，而是系统能否足够快速、足够准确地感知真实的电流变化。
从母线纹波，到相位裕度，再到动态稳定性，AI负载正在迫使UPS重新审视那个曾经被认为已经成熟的技术环节——直流侧电流检测。
