20MW海上风电变流器：电流采样链路的工程权衡与选型迭代

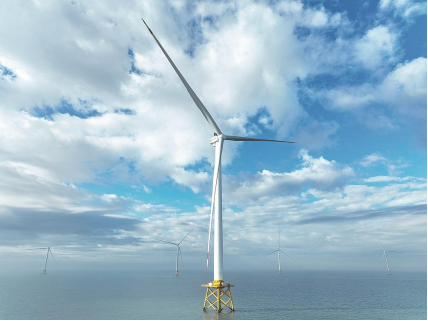

随着中国海上风电加速迈入大兆瓦时代，2026年18-20MW机组已陆续进入深远海试点并网阶段，25MW构网型变流器也已下线测试。容量的翻倍不仅带来了功率回路电流的剧增，更直接打破了变流器内部原有的电流检测平衡。

在5MW时代，变流器的电流检测通常局限于主回路的几个核心节点，选型思路相对简单。但当单机容量提升至20MW，全功率变流器内部需要监控的节点猛增至十余个：发电机侧定子电流、机侧/网侧三相电流、直流母线电流、低压/中压辅助电源电流、散热风扇及电机热保护反馈等。

这些节点的电流跨度极广。在1500V低压或中压平台下，主回路电流可达数千安培；而控制与辅助回路的电流通常只有几十到几百安培，辅助电源节点甚至低至数安培。四到五个数量级的电流跨度，决定了变流器电流采样不可能再依靠“单一型号打天下”，而是必须针对不同节点的物理特性，进行链路级别的工程权衡。

1. 主功率回路：量程、过孔与功耗的硬碰撞

在大兆瓦变流器的主回路中，电流传感器面临的不仅仅是“测得准”的问题，更有物理结构和热管理的严峻考验。

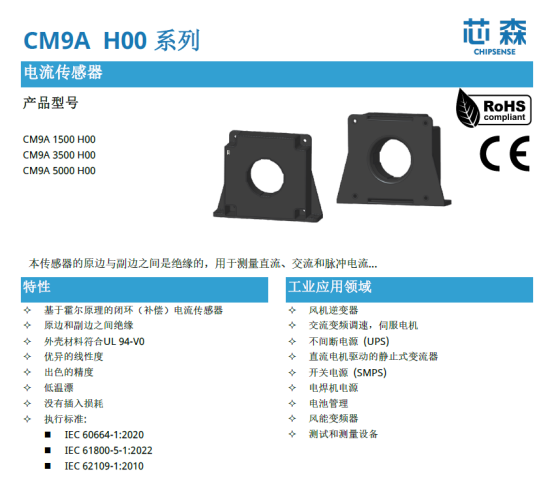

以20MW级变流器的总母排为例，额定电流往往达到4000A-5000A量级，过流防护要求测能范围覆盖至±5500A以上。在这一节点，高精度闭环霍尔传感器依然是绝对主力。但在实际工程选型中，首先卡住工程师的往往不是电气精度，而是物理过孔尺寸与安装结构。

5000A量级的主母排截面巨大，普通小尺寸传感器的穿孔根本无法容纳。必须选用穿孔尺寸达到 Ø90mm 以上（如约 Ø94mm 或 $95mm*25mm矩形过孔）的大规格传感器，才能确保大截面铜排平直穿过，避免因母排强行变径或弯折产生局部过热。

电气性能上，这类大量程闭环传感器能够提供优秀的动态响应：

l隔离与耐压：交流隔离耐压须达到 6kV（50Hz/1min），瞬态冲击耐压达 23kV（1.2/50µs），爬电距离超过 60mm，用以应对 1500V 系统以及 LVRT（低电压穿越）期间机侧产生的剧烈电压过冲；

l响应速度：低于 1µs 的响应时间与 100kHz 级的带宽，能够实时捕捉 PWM 开关谐波并配合主控完成无功功率的快速注入。

但闭环方案在主回路中的主要代价在于“副边功耗”。 闭环霍尔通过副边线圈产生反向磁场来抵消原边磁通。在 1:5000 匝比的 5000A 传感器中，当原边达到 5000A 满载时，副边需要持续输出 1A（1000mA） 的补偿电流。在 ±24V 供电下，单只传感器自身产生的功率消耗就超过 25W。若变流器内部多路采样叠加，辅助电源系统必须预留足够的功率裕度，并妥善解决传感器的自我发热问题。

2. 辅助与控制回路：开环方案的成本与温漂平衡

相比主回路对精度和动态响应的苛刻要求，变流器内部的控制电源监控、风扇驱动状态反馈、发电机热保护回路等节点（电流通常在 50A - 300A 范围），工程考量的侧重点则完全不同：体积、成本、功耗与板载集成度。

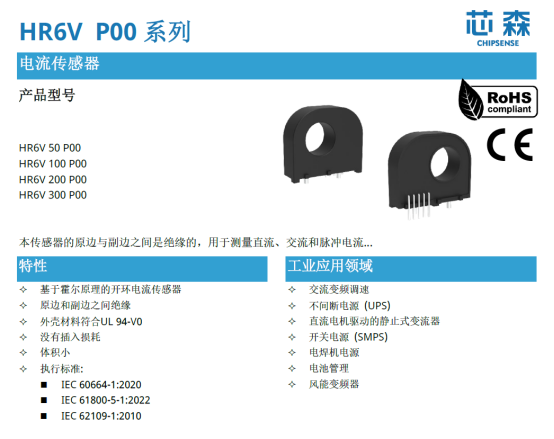

在这些次级节点，开环霍尔传感器展现出了极高的综合适配度：

l结构与功耗：没有副边补偿线圈，静态工作电流通常低至 15mA 左右，整体功耗极低；

l尺寸与安装：体积小巧，支持直插 PCB 板载安装，穿孔尺寸通常在 Ø16mm 左右，非常适合中小型缆线或小铜排直接穿过。

但开环方案在工程应用中的瓶颈在于“温度漂移”。 海上风电变流器内部由于 IGBT 开关损耗，环境温度常年运行在 50℃-60℃ 甚至更高。开环霍尔传感器的零点失调电压温漂通常在 ±1mV/℃左右。以 100A 额定量程（输出增益 40mV/A）的开环传感器为例，当环境温度从 25℃ 升高到 85℃（温差 60℃）时，零点漂移可达 ±60mV，这相当于产生约 1.5A 的测量偏差。

因此，在控制链路设计中，如果选用开环方案，主控软件算法必须具备温度补偿机制，或者通过周期性的软件校验来消除失调漂移对控制精度的影响。

3. 从单点选型到系统级链路适配

对比主回路与辅助回路的典型物理参数，可以看出变流器内部电流检测链路的权衡逻辑：

风电变流器从 5MW 向 20MW 演进的过程，本质上是电力电子系统复杂度的提升。对于电流检测而言，不再存在“性能绝对最好”的单个器件，只有“物理与电气特性最匹配”节点方案：

主功率节点必须容忍高功耗与大体积，换取高隔离、高带宽与大铜排穿孔能力；而辅助控制节点则需利用开环方案的低成本与小体积，通过算法弥补其温漂缺陷。这种基于物理限制、功耗预算与成本控制的“系统级链路设计”，正是大兆瓦风电变流器硬件研发的核心趋势所在。
