变频器驱动三相电机做矢量控制，需要实时掌握电机的相电流。但翻开不少通用变频器的硬件设计资料，会发现一个看似反直觉的细节：输出侧U、V、W三相中，有些方案只装了两路电流传感器，第三相并没有独立测量。
这并不是漏装，而是有意为之——第三相电流可以通过另外两相计算得到。
既然能算，为什么在电梯曳引、起重提升、高性能伺服等场合，又可能采用三相独立测量？甚至还有把三个测量通道集成在同一封装内、让U/V/W三相母排分别穿过三个孔的传感器？
这不是简单的“测两相省钱，测三相更高级”，而是一个涉及测量约束、故障诊断、通道一致性和系统可靠性的工程选择。
先看最基本的电路关系。
在常见的三相三线制变频器输出系统中，如果没有中性线及其他额外的电流回路，根据基尔霍夫电流定律，任意时刻三相瞬时电流满足：
iu+iv+iw=0
因此，只要测得U、V两相的瞬时电流，就可以计算出W相电流：
iw=-(iu+iv)
这里有一个容易被忽略的细节：参与计算的是同一时刻的瞬时电流，而不是三个电流的有效值或平均值。
对于常见的三相电机控制系统，两相电流信息已经足以完成Clarke变换，将三相电流转换为两相静止坐标系下的电流分量，再用于后续的矢量控制。
换句话说，在满足三相三线制电流约束的情况下，三相电流并不是三个完全独立的变量。测量其中两相，就可以获得控制算法所需的基本电流信息。
这也是两相采样长期存在的重要原因。
少装一路传感器，不仅可以减少器件成本，还能省去一路信号调理、采样通道和相应的安装空间。对于大量通用变频器而言，只要控制性能、诊断能力和安全要求允许，两相测量是一种合理而成熟的设计方案。
但需要注意：第三相能够计算出来，不代表第三相已经被独立测量。
这一区别，才是后面讨论的关键。

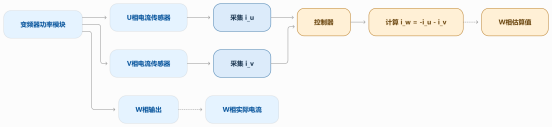

图注：两相采样可以重构第三相电流，但重构值依赖已采集的两相数据及适用的电路条件。
先看第一种情况：传感器本身出现偏差。
假设U相传感器发生零点漂移，测得的电流比真实值偏大；V相传感器正常。控制器根据这两路数据计算W相电流时，U相的误差也会进入重构结果。
由于W相是计算值，控制器并没有第三路独立测量信号来判断：究竟是U相测量出现了偏差，还是电机的实际电流发生了变化。
从计算结果来看，三相电流之和仍然等于零。但这只是因为第三相由前两相计算得到，并不能证明三路数据都准确。

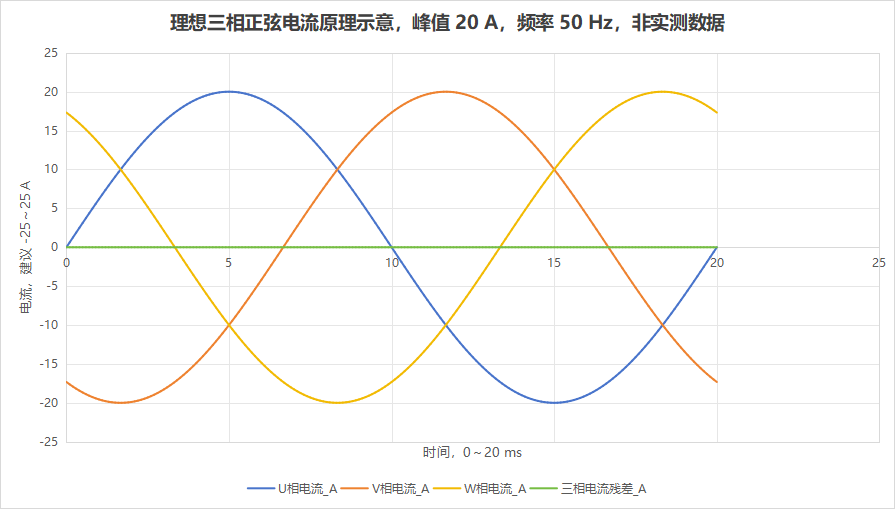

如果U、V、W三相都独立测量，控制器就可以计算一个诊断残差：
r=iu+iv+iw
在符合三相三线制电流约束、测量时刻一致且误差处于合理范围的条件下，残差应接近零。
如果残差持续超出设定阈值，就可以进一步检查传感器偏差、采样不同步、接线异常或其他电流路径问题。
当然，残差异常并不能直接锁定故障原因；残差正常也不能证明每个通道都准确。例如，多个通道发生相互抵消的误差时，残差仍可能很小。
但至少，第三路独立测量为系统提供了额外的诊断信息。
再看第二种情况：电机或输出回路发生异常。
相线开路、负载不平衡、接地故障等情况，并不意味着三相电流和为零的关系必然失效。对于仍然满足三相三线制电流连续条件的系统，即使出现缺相，电流重构公式也可能继续成立。
真正的问题在于，两相测量缺少第三个独立观测量，无法直接比较三相实测值与理论约束之间的差异。对于某些异常状态，三相独立测量可以提供更多判断依据，但具体能否识别故障，还取决于故障类型、电流回路、控制算法和保护逻辑。
因此，在电梯曳引、起重提升、高性能伺服等对运行连续性或故障诊断有更高要求的系统中，三相独立测量可能更有价值。
多出来的一路，不一定是为了让正常工况下的矢量控制更精确，而是为了增加独立观测信息，为异常诊断提供更多依据。
还需要划清一个边界：相电流传感器主要服务于电机控制反馈和运行状态监测，不能代替专门的剩余电流检测与保护器件。相电流测量和漏电保护关注的物理量、检测条件及安全功能并不相同，不能简单地让普通相电流测点兼任人身安全保护功能。

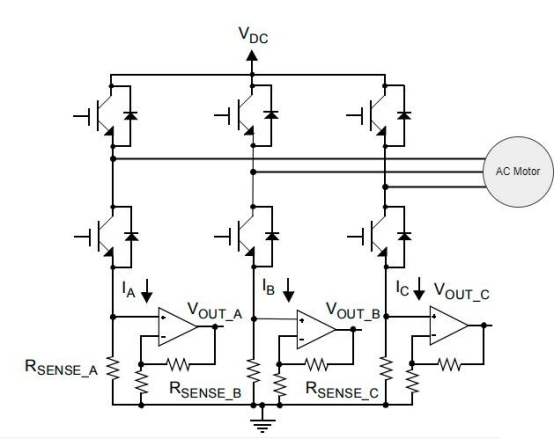

如果决定测量三相电流，最直接的方案就是在U、V、W三相分别安装一颗单相电流传感器。
这种方式并没有原理上的问题，但在实际硬件设计中，需要考虑的不只是三颗器件的价格。
首先是空间与装配。
三个独立传感器需要分别固定，母排布局、安装公差、接插件和信号线都要分别处理。对于空间紧凑的变频器、伺服驱动器或集成式功率模块而言，这些细节会逐渐累积成设计负担。
其次是通道之间的差异。
三颗独立器件的安装位置可能不同，周围温度、局部电磁环境和机械振动也可能存在差异。即使三颗传感器的标称参数相同，实际使用时仍可能存在零点偏差、增益差异和动态响应差异。
这些差异进入控制系统后，可能影响三相电流的重构、坐标变换和控制效果。
这并不意味着独立安装的三颗传感器就一定做不好，而是说：当三相都需要独立测量时，除了分别满足每一相的性能指标，还要关注三个通道在整机中的匹配情况。
这也是三相集成式电流传感器值得关注的原因。

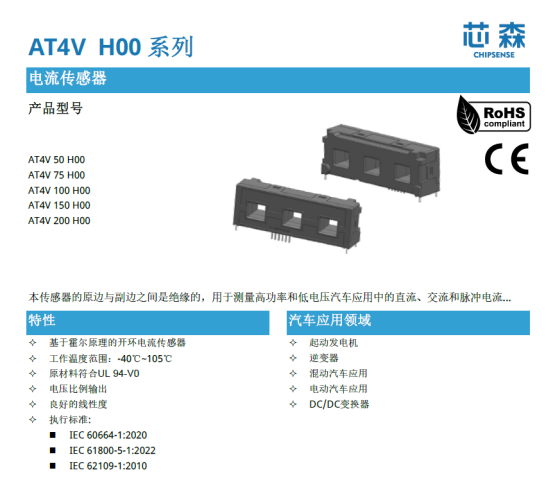

以芯森AT4V H00系列为例，它将三相电流测量集成在同一封装内，U、V、W三相母排分别穿过对应的10 mm × 12 mm过孔，三路测量信号通过一个6针连接器引出。
这种结构的直接优势，是一次安装就能完成三个测量通道的布局，减少分散安装带来的空间、固定和接线工作。
三个通道共处一个封装，也有助于减少不同安装位置和局部环境差异带来的影响。但需要注意，同一封装不等于三路温度、磁场和误差完全一致，更不意味着通道之间天然实现了严格的增益匹配或零相位差。
如果规格书没有给出通道间相位匹配、增益匹配等明确指标，就不能仅凭集成结构作出这样的推断。
对于整机设计而言，仍应根据控制性能要求，验证三路信号的零点、增益、温漂和动态响应；必要时进行逐通道标定。
集成封装解决的是三相测量的布局与集成问题，通道匹配仍然是系统需要验证的性能。
电机相电流并不是一条平直的曲线。
在启动、加速、减速、负载突变和短时过载过程中，相电流可能明显高于稳态运行时的电流。如果只按照电机铭牌上的额定电流选择传感器，瞬态电流就可能超出器件的测量范围。
AT4V H00系列提供50 A、75 A、100 A、150 A和200 A等额定电流档位，对应的原边电流测量范围分别为±150 A、±225 A、±300 A、±450 A和±600 A。
可以看到，各档位的测量范围均达到额定电流的三倍。
但这个数字需要正确理解。
它表示规格书给出的原边电流测量范围，并不代表传感器可以长期承受三倍额定电流，也不能仅凭这一指标，就推断测量范围内所有电流点都具有与额定点相同的精度、线性度和动态性能。
实际选型时，应先明确电机在正常运行、加减速及允许过载工况下的最大相电流，再结合传感器的额定值、测量范围、温升和动态性能确定型号。
如果设计只看额定电流，可能低估瞬态测量需求；如果只看三倍量程，又可能忽略长期发热和器件工作条件。
AT4V H00的规格书还规定，器件工作温度范围为−40～105℃，原边母排温度上限为100℃。这两个指标不能混为一谈：器件环境温度允许达到105℃，并不意味着穿过传感器的母排也可以达到这一温度。
母排的长期载流能力仍需结合导体截面、材料、散热条件、安装结构及整机温升进行核算。
另外，该系列在额定电流下的模拟输出为±4 V，测试条件包括±15 V供电和10 kΩ负载。额定点输出与最大测量范围是两个不同的指标，不能简单地将额定输出电压按电流倍数线性外推，进而推断三倍额定电流时的输出电压或饱和点。超出额定点后的具体表现，应以规格书对应指标和实际测试为准。
增加第三路测量，并不意味着误差问题自动解决。
以AT4V H00系列为例，规格书给出的额定电流、25℃条件下的精度典型值为±1%，最大值为±1.5%，且不包含电失调。
此外，增益误差和线性误差分别有独立的指标；电失调电压典型值为±20 mV，最大值为±40 mV。经历一倍额定电流后，回到零电流时还可能存在磁失调电压。
这些误差的来源和定义不同，不能简单相加，就得出一个适用于所有工况的总误差。
可以用一个简单的例子理解电失调的影响。
以200 A档位为例，其理论增益为20 mV/A。若电失调电压为20 mV，单就这一项而言，相当于约1 A的原边等效电流偏差。
这只是量级示例，并不是说整机测量误差一定为1 A。实际结果还受到增益误差、线性误差、温漂、磁滞和采样链路等因素影响。
对三相控制而言，还要关注三个通道之间的相对误差。
假设三路测量都存在一定的增益偏差，但偏差大小和方向不同，那么即使每一路单独看都满足器件规格要求，三相之间仍可能出现不一致。
同一封装有助于减小不同安装位置和环境差异带来的影响，却不能保证三路误差始终相同。因此，是否需要零点校准、增益校准或温度补偿，应结合系统功率等级、运行温区、控制性能和整机测试结果决定。
动态性能也是同样的道理。
AT4V H00采用开环霍尔测量原理，规格书给出的响应时间典型值为3 μs、最大值为5 μs，−3 dB带宽为50 kHz。这些参数可以用于评估传感器是否满足系统的电流采样需求。
但传感器响应快，不等于整个控制链路都快。
从电流变化到控制器作出响应，还涉及传感器输出、模拟调理、ADC采样时刻、数字滤波、PWM同步和控制算法等多个环节。最终能否跟上实际电流变化，需要在整机系统中验证。
开环霍尔方案有其成本、体积和性能定位。若应用对精度、长期稳定性或测量溯源有更高要求，就应根据目标重新评估测量方案，而不是仅凭带宽或单项精度指标作判断。
三相电流传感器安装在功率回路与低压控制电路之间，原副边隔离是选型时必须关注的指标。
AT4V H00规格书给出的原副边工频隔离耐压为3.6 kV RMS，测试条件为50 Hz、1 min；瞬态耐压为6.6 kV，电气间隙为11 mm，爬电距离为12.5 mm。
规格书还列出了应用示例：在过电压类别Ⅲ、污染等级2等规定条件下，可对应300 V系统加强绝缘或600 V系统基本绝缘的应用参考。
这些数据可以作为设计依据，但不能直接理解为：只要传感器通过3.6 kV耐压测试，装上整机后就一定满足绝缘要求。
整机绝缘设计还需要结合工作电压、过电压类别、污染等级、海拔、安装结构以及适用标准进行评估。传感器的绝缘能力只是整机绝缘设计中的一个环节，最终仍需由设备设计方完成系统级验证。
安装细节同样不能忽视。
U、V、W三相应分别穿过对应的过孔，并确保实际接线相序与控制器的软件定义一致。规格书建议，原边母排结构应充分填充过孔，以获得较好的动态特性，例如电流变化率和响应时间表现。
这是一项安装设计建议，并不意味着只要填满过孔，就能保证整个系统达到某种控制效果。
传感器输出走线也应结合功率器件的开关噪声环境进行布局，合理设计接地、屏蔽和滤波，并通过实测确认信号质量。
回到最初的问题：既然第三相电流可以通过另外两相计算出来，为什么还要在U、V、W三相分别保留测点？
答案并不是三相测量在任何情况下都更好，而是不同系统需要的测量信息不同。
对于满足三相三线制电流约束、控制和诊断要求也允许的应用，两相测量可以有效降低成本与硬件复杂度。对于需要更多独立观测信息、希望加强部分故障诊断能力的系统，三相独立测量则可能更有价值。
当三相都需要测量时，集成式传感器进一步把三个通道放进同一封装，简化安装布局和信号接口，但并没有替代通道校准、动态验证和整机绝缘设计。
真正的工程取舍，不是能不能算出第三相，而是系统是否需要第三个独立的测量证据。
省下的是一路传感器，还是换来更多诊断信息，最终都应该由应用需求、成本约束和系统可靠性要求来决定。
