一套直流供电系统，正常工作电流可能达到几十安培，甚至上百安培。但在漏电流监测中，真正需要关注的异常电流，有时只有几毫安。
问题来了：当几十安培的正常电流与毫安级的异常电流同时存在时，传感器怎样才能把后者检测出来？
以磁通门原理的剩余电流传感器为例，关键不只是传感器本身的灵敏度，还有一个看似简单、却很容易被忽略的安装要求：正负极必须成对穿过同一个磁芯窗口。

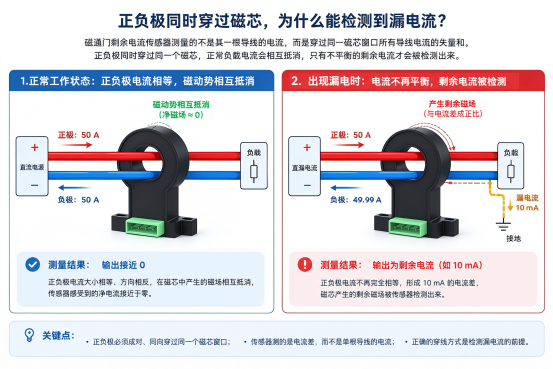

先看正常工作状态。
直流电源向负载供电，电流从正极流出，经过负载后，再由负极返回。假设正极流过50A，负极也返回50A，那么两根导线中的电流大小相等、方向相反。
如果将正负极同时穿过传感器的磁芯窗口，它们产生的磁动势就会相互抵消。对于理想情况下的测量而言，传感器看到的净电流接近于零。
但如果系统出现漏电，部分电流没有沿着正常的负极回路返回，而是通过其他路径流走，那么正负极上的电流就可能不再相等。
例如，正极输出50A，正常回流49.99A，另有10mA通过其他路径流走。此时，穿过磁芯窗口的两根导线不再完全平衡，形成10mA的剩余电流。
传感器要检测的，就是这个差值，而不是负载本身的50A。
这也是剩余电流检测与普通负载电流检测的重要区别：普通电流传感器关注某根导线流过多少电流，剩余电流传感器则关注规定回路内流出的电流与返回的电流是否平衡。
正负极一起穿过，不是为了测两次电流，而是为了让正常电流相互抵消，把异常电流留下来。

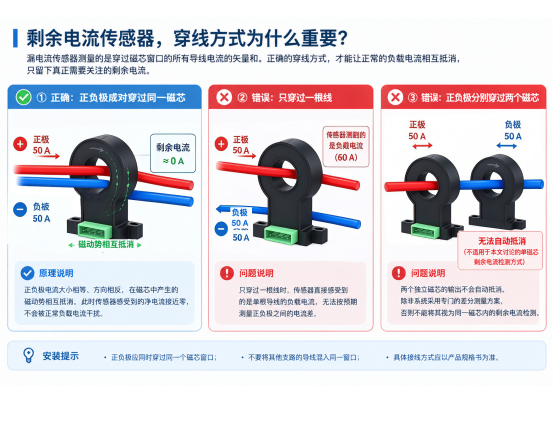

如果只让正极穿过磁芯窗口，传感器检测到的主要就是正极上的负载电流。
当负载电流达到50A时，即使系统没有漏电，传感器也会感受到很大的磁场。此时，它测量的已经不是正负极之间的电流差，而是单根导线的电流。
即使传感器本身具备较高灵敏度，也无法弥补测量对象错误的问题。
安装时还要注意：正负极应同时穿过同一个磁芯窗口，不能将正负极分别穿过两个独立窗口，再指望它们自动抵消。导线穿绕方式、外部磁场和安装位置也可能影响实际测量结果。
当然，具体接线仍应以传感器的产品说明书和系统设计要求为准。

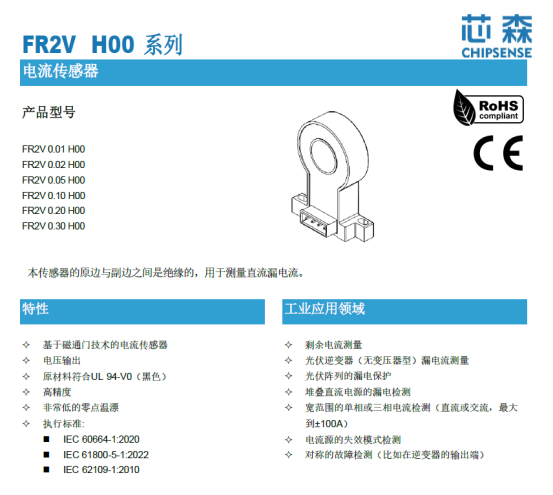

以芯森FR2V H00系列为例，不同型号对应不同的额定测量范围。选型时，除了关注额定电流，还需要看测量范围、灵敏度、零点偏移及温度变化对输出的影响。
按对应规格参数，部分量程档位如下：
额定测量电流 | 测量范围 |
±10mA | ±15mA |
±20mA | ±30mA |
±50mA | ±75mA |
±100mA | ±150mA |
±200mA | ±300mA |
±300mA | ±360mA |
不同档位的测量范围并不完全遵循同一个倍数，因此不能只根据额定电流简单推算。
量程选得过小，异常电流增大时可能超出传感器的规定测量范围；量程选得过大，也不代表小电流测量一定更合适。
真正需要考虑的是：正常情况下可能出现多大的剩余电流、需要关注多小的变化，以及传感器的输出能否被后级电路可靠识别。
例如，假设某型号的理论灵敏度为500V/A，那么输入电流变化1mA时，对应的理论输出变化为：
500V/A × 0.001A = 0.5V
这个数值说明了输入电流变化与输出变化之间的比例关系，但不能直接等同于传感器的最小可检测电流。
实际检测能力还受到零点失调、噪声、温度漂移、后级采样精度以及系统校准方式等因素影响。
所以，选型不能只看一个灵敏度数字，更不能简单地认为量程越小，测量效果就一定越好。
FR2V H00系列的相关规格中，响应时间标注为500ms。理解这个参数，需要先明确它的测试条件，再结合实际应用判断。
传感器的响应时间，并不等于整套漏电监测系统的故障处理时间。
在实际设备中，从异常电流出现到系统采取动作，通常还涉及传感器输出、控制器采样、数字滤波、阈值判断、通信以及执行机构动作等环节。
因此，如果应用需要快速切断故障电路，就不能只看传感器的一个响应时间参数，还需要评估整套系统的检测与保护链路。
同样，也不能仅凭500ms这一项参数，就断言它适用于或不适用于某一类故障保护。是否满足要求，应结合具体故障类型、系统响应目标和产品规格书中的测试条件判断。
对于直流系统而言，还要注意接地方式和故障电流路径。并非所有绝缘故障都会形成能够被某个支路剩余电流传感器直接检测到的电流差，监测方案需要与系统结构相匹配。

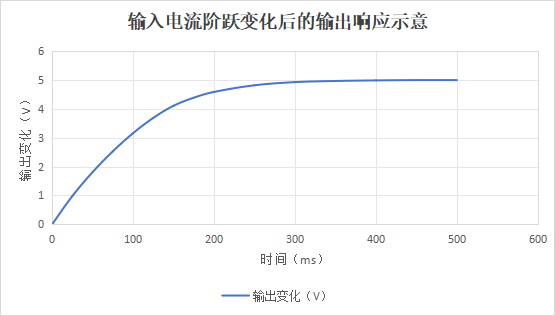

当输入电流突然变化时，传感器输出并不一定会瞬间达到稳定值，而是会经历一定的响应过程。需要注意的是，图中曲线仅用于说明响应过程的基本形态，并非FR2V H00的实测波形。实际响应速度应以产品规格书规定的测试条件和测试结果为准。
除了量程和响应时间，安装方式同样重要。
首先，确认需要监测的正负极均穿过同一个磁芯窗口，且没有将其他不属于该监测回路的导线混入其中。
其次，按照规格书要求处理供电、输出与接地，避免接线错误影响测量结果。
最后，还要关注传感器的隔离指标、工作温度和安装空间是否符合设备要求。对于涉及人身安全和电气保护的应用，不能仅凭传感器具备隔离能力，就认定整个系统已经满足安全要求。
毫安级剩余电流检测，考验的不只是传感器能否感知微小电流，更是能否在正常负载电流存在的情况下，把真正需要关注的电流差识别出来。
正负极同时穿过磁芯窗口，看起来只是一个简单的安装要求，背后却是整个剩余电流测量的基本逻辑。只有测量对象正确，灵敏度、量程和响应时间这些参数才有意义。
