在现代新型电力系统中，电化学储能电站是一种承担削峰填谷、电网调频及新能源消纳的关键基础设施。从物理拓扑上看，一套完整的储能系统通常由能量管理系统（EMS）、储能变流器（PCS）、电池簇及电池管理系统（BMS），以及配套的热管理、消防及辅助配电系统组成。

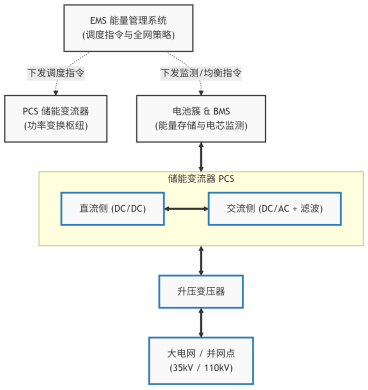

各子系统之间不仅存在电能的双向流动，更依赖底层物理信号的采样与反馈实现闭环控制。图1为储能系统基本拓扑架构图。
图1
芯森电子（CHIPSENSE）是一家专注于电流电压传感器研发、生产和应用，全面掌握霍尔技术、磁通门技术以及隧道磁阻技术的正向研究的国家高新技术企业，拥有完整的电流、电压传感器产品体系和完善定制化服务，可广泛应用、服务于各类电力电子转换设备及工业自动化领域。在储能系统中，芯森电子拥有多款系列产品能够适配PCS、BMS等不同节点的工程采样需求。目前，相关传感方案已在多个国家地区多个储能电站及光储项目中实现批量部署并长期稳定运行。
今天，我们将聚焦储能变流器（PCS）这一核心功率变换节点，结合现场工程实拍，对其电流采样方案的物理逻辑与落地应用进行详细且客观地拆解。
PCS作为连接高压电网与电池组的桥梁，其内部集成了IGBT或SiC功率器件，通过PWM（脉宽调制）技术实现交直流电能的精确变换。为了实现并网电流低谐波、高功率因数的输出，PCS内部控制算法普遍采用双闭环（电压外环、电流内环）调节策略。
在电流内环环节，控制器需要实时获取PCS内部功率母排上实际流动的电流数值，将其作为反馈量，与系统设定的参考电流指令进行比对，从而控制功率器件的开关动作。因此，部署于母排上的电流传感器，承担着将大电流强电信号转换为弱电控制反馈信号的物理采样任务。
在实际的硬件选型阶段，工程师需要综合考虑电气隔离、精度、响应速度、温漂以及安装工艺等因素，以确定适合特定PCS节点工况的传感方案。
1. 闭环霍尔方案在主流PCS中的工程合理性
对比开环霍尔传感器，其在设计上结构相对简单，但在PCS母排因大电流产生较高温升时，开环方案往往会出现较为明显的零点漂移和线性度误差，难以满足PCS高频动态调节对反馈稳定性的要求。
对比分流电阻（Shunt），其在精密直流测量中拥有较高的精度，但在储能PCS直流侧普遍高达1000V-1500V的高压场景下，分流器不具备与主回路电气隔离的特性，这会大幅增加系统绝缘设计及额外散热结构的工程成本。
对比传统电流互感器（CT），其物理原理决定了其无法覆盖PCS直流侧（含DC/DC环节）的直流电流采样。
基于以上工程限制，闭环霍尔（磁平衡）电流传感器兼具一次侧与二次侧天然电气隔离、温度范围线性度高以及能同时测量交直流的特点，从而成为当前储能PCS大电流采样环节的主流应用技术方案。
2. 系统集成中的工程落地细节
除前端传感器类型的选择外，传感器与PCS整机在工程集成时，还需考量以下具体指标：
l绝缘耐压与安规设计：当前储能系统直流侧电压不断升高，传感器的外壳必须满足对应安规等级的爬电距离和电气间隙，以防止高压母排爬电击穿低压控制回路。
l接口匹配与信号频响：传感器的模拟量输出制式（如4-20mA、±5V、0-5V等）或数字接口，必须与PCS主控板的ADC前端兼容。同时，PCS高频开关（通常达数十千赫兹）产生的电流纹波，要求传感器具备匹配的带宽特性（如DC-100kHz级别），以确保反馈信号能真实传递高频谐波分量。
l安装工艺与EMI抑制：穿心式结构的现场安装并不是简单的“套入”。PCS内部大电流母排在运行时会产生强大的交变电磁场。传感器的安装同心度、二次侧信号线是否采用了双绞屏蔽处理、屏蔽层是否在机箱一侧单点接地，都会直接影响最终送入控制器的反馈信号质量。
实际工况下，传感器性能受多维度工程环境制约，PCS厂商在系统集成时常面临以下四点物理性痛点：
1. 宽温域运行下的精度稳定性约束
户外储能PCS柜内靠近大电流母排局部区域温度通常比较高。在宽温域环境下，温漂特性直接影响测量精度。部分开环类传感器常温标称精度达标，但高温下漂移超限，导致反馈数据失真，不仅影响并网控制，还可能造成故障录波数据与现场实测值存在偏差，影响验收。
2. 强电磁干扰环境下的信号可靠性问题
PCS内部SiC/GaN高频开关（2~20kHz）产生强烈传导与辐射干扰，且传感器贴邻IGBT母排。若抗干扰设计不足，输出信号会叠加高频噪声。曾有项目中，直流侧传感器输出上叠加了幅值约200mV、频率约2MHz的高频振荡信号，峰值越过保护阈值，导致控制器误触发过流保护动作，延误并网调试。
3. 带宽与响应速度的匹配风险
传感器需兼顾正常额定测量与极限短路保护。正常充放电频次较低，但高频开关过程存在丰富谐波，若带宽不足则无法捕捉异常；在短路、严重过流等极限故障时，若响应速度达不到微秒级要求，保护动作总时长将超标，故障电流可能在保护动作前即造成功率器件不可逆损坏。
4. 紧凑布局下的安装适配性问题
PCS内部空间紧凑，以500kW等级设备为例，母排间隙常仅10~15mm。这要求传感器须小型化并适配特定安装孔径。若安装位置距离母线尖角过近，局部电场增强，增加绝缘击穿风险；部分开口式传感器若现场存在对位偏差，还会因磁芯气隙不均匀而引入额外测量误差。
应对上述复杂的工程痛点，PCS设备在选型阶段就需要针对不同节点的电流量级、物理空间和绝缘要求，匹配合适的传感方案。芯森电子闭环霍尔电流传感器产品系列中，CM4A、CR1A和CM5A系列分别对应了不同储能电站PCS内部不同安装位置的工程需求。以下是现场的实际部署逻辑：
1. 支路及滤波电容节点：选配 CM4A 1000 H03

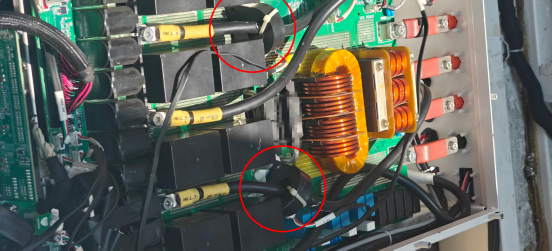

图2、图3中，在多路并行功率变换模组的支路母排和滤波电容器前端，现场选用了芯森电子 CM4A 1000 H03。

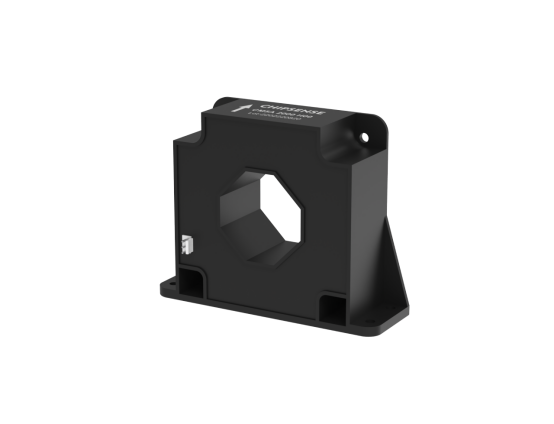

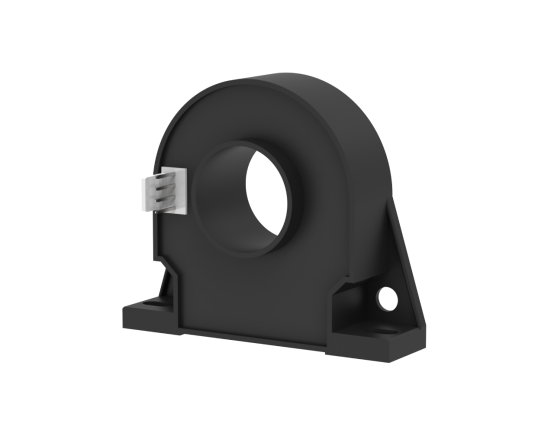

图2-3：CM4A 1000 H03 闭环霍尔传感器
适配逻辑：该型号采用结构紧凑的穿心式设计，原边
额定电流为±1200A，测量范围可达±1800A，精度达±0.3%；
过孔尺寸（Φ38mm 或 40mm×13mm）适中。在 500kW 等级 PCS 内部，支路母排间隙通常较窄，CM4A 的外形厚度（34.5mm）及螺纹安装孔位设计，能够较好地满足此类分布式多路采样的空间限制要求。
2. 特定控制支路节点：选配CR1A闭环霍尔

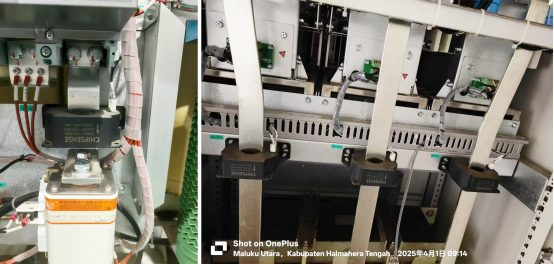

图4中，针对特定的控制支路或辅助功率回路，现场配置了CR1A闭环霍尔传感器。
图4：CR1A 闭环霍尔传感器
适配逻辑：该封装同样采用穿心设计，针对该节点特定的母排尺寸和所需的测量量程进行了对应匹配，与主功率回路形成了分工明确的底层传感布局。
3. 主功率回路大电流节点：选配 CM5A 2000 H20

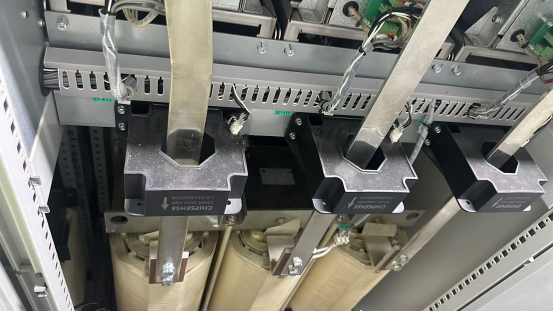

图5中，针对PCS底部的主功率母排（通常为交流侧输出总汇流），该节点母排截面积显著增大，额定电流可达2000A。现场选用了 芯森电子 CM5A 2000 H20。

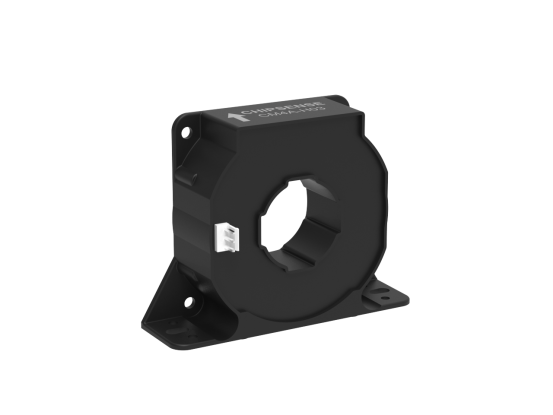

图5：CM5A 2000 H20 闭环霍尔传感器
适配逻辑：
量程与过孔：该型号额定测量电流为±2000A，电流测量范围为±4250A，完全匹配主回路总电流要求；其过孔尺寸（Φ57.5mm 或 61mm×21mm）能够轻松穿过大截面的汇流铜排。
绝缘与安规：对比典型PCS的直流侧（1500V）及交流侧电压等级，该型号具备符合 IEC 61800-5-1 标准的2000V加强绝缘能力，在高压场景下提供了更高的电气隔离安全裕度。
工程调试反馈：该型号响应时间为0.5μs，频带宽度（-3dB）达到 150kHz。在实际并网调试及大电流连续满负载运行期间，靠近大电流母排的局部环境温度会出现显著上升。在环境温度变化较大的工程工况下，该产品温漂（IOT）为 ±0.5mA ，向 PCS 主控板持续提供的反馈信号能够保持稳定，未出现因温度变化导致的信号零点异常偏移，保证了控制回路对电流采样数据的有效利用，避免了因数据失真引发系统误动作的风险。
综合来看，储能PCS的电流采样并非单一的工程解决方案。不同功率回路的电流量级、空间约束及系统阻抗特性，决定了传感器选型与施工安装需要结合实际需求进行综合考虑。
下期预告：
在PCS环节，电流传感侧重于大功率回路的闭环控制。而在储能系统的底层——BMS（电池管理系统）中，电池簇及电芯层面的电流采样，对精度、低零点漂移及微小电流的辨识有着与PCS截然不同的工程要求。在下一期系列文章中，我们将探讨磁通门传感技术在电池包精确SOC（荷电状态）计算中的技术逻辑与实际应用，敬请期待。
(注：本文涉及的项目安装及运行工况基于现场工程记录整理，具体实测数据及验收报告请以项目实际出具文件为准。)
