动力电池退役正在加速到来，梯次利用成为降低储能成本的关键路径。然而，退役电池因容量衰减差异大、内阻离散性高，导致并联运行时电流分配严重不均。当不均衡度过大时，不仅降低系统可用容量，还可能引发热失控风险。
传统的霍尔传感器在零漂和温漂控制上难以满足高精度需求。基于磁通门技术的电流传感器（如芯森FR1C H00系列）凭借其低偏移、高线性度和稳定的温度特性，为梯次利用电池包的精细化管理提供了硬件基础。
2.1 内阻离散性与电流分配
退役电池内阻差异可达30%-50%以上。在并联电路中，内阻较小的电池包将承担更大电流，形成“强者愈强”的恶性循环，加速其老化。
监测需求：需要传感器具备极高的线性度（≤0.1%）和低增益误差，以准确捕捉不同支路间的微小电流差异。
2.2 自放电与静置电流
退役电池自放电率差异显著，静置期间会产生微安至毫安级的漏电流或自放电电流。
监测需求：传感器需具备低失调电流（IOE）和低噪声特性，确保在零电流或小电流状态下读数稳定，避免误判。

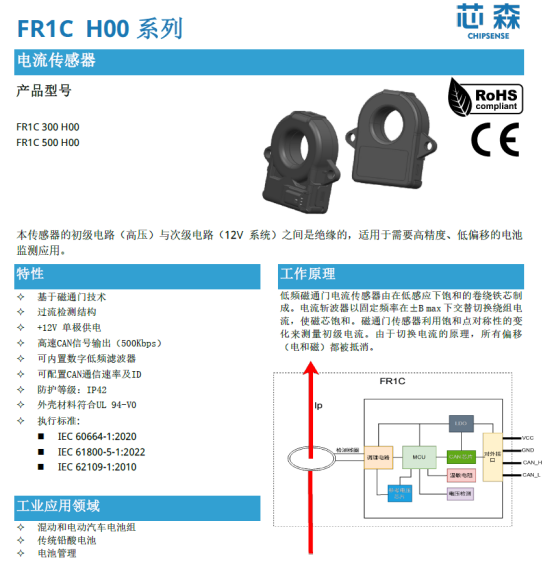

本方案选用芯森电子FR1C H00系列磁通门电流传感器，该系列专为高压绝缘、高精度电池监测设计。
3.1 核心选型参数
参数项
符号
FR1C 300 H00
FR1C 500 H00
单位
备注
原边额定电流
IPN
±300
±500
A
DC
测量范围
IPM
-400 ~ 400
-530 ~ 530
A
DC
精度 (@ IPN, 25℃)
X
±0.3
±0.3
%/K
不含失调
精度 (@ IPN , -40~85℃)
X
±0.5
±0.5
%/K
全温区不含失调
线性误差
ϵL
±0.1
±0.1
%
0 ~ IPN
增益误差
ϵG
±0.5
±0.5
%
增益温漂
TCG
±0.05
±0.05
%/K
-40℃~85℃
失调电流
IOE
±10
±10
mA
供电电压
VC
8 ~ 16
8 ~ 16
V
典型12V
响应时间
-
150 (启动) / 20 (过载恢复)
150 (启动) / 20 (过载恢复)
ms
绝缘耐压AC 50Hz, 1min
Vd
7.8
7.8
kV
原副边隔离
选型优势分析：
l 高精度与低温漂：全温区精度优于±0.5%，增益温漂仅±0.05%/K，有效解决传统传感器因温度变化导致的测量偏差，确保BMS SOC估算准确性。
l 磁通门技术：利用磁芯饱和点对称性变化测量，原理上抵消了电偏移和磁偏移，失调电流低至±10mA，适合监测微小的环流和不平衡电流。
l 高绝缘安全：原副边电气间隙31.5mm，爬电距离42.5mm，满足IEC 61800-5-1 CAT III PD2标准，适用于1500V/3000V系统绝缘要求。
3.2 CAN通信接口设计
FR1C H00系列支持高速CAN 2.0B输出（500Kbps），采用大端模式（Motorola）。BMS可通过CAN总线实时获取电流数据及传感器状态。
通信协议关键点：
l 数据帧ID：0x3C2 (FR1C_IP)
l 通信周期：10 ± 1 ms
l 数据格式：8字节
l Bit 24-55 (32bit)：电流值 ( IPIP )，单位mA。
l 编码规则：0x80000000 = 0mA; 0x7FFFFFFF = -1mA; 0x80000001 = 1mA。
l Bit 32 (1bit)：错误指示 (0=正常, 1=失效)。
l Bit 33-39 (7bit)：错误代码 (CSM_FAIL)。
l Bit 48-63 (16bit)：产品名称标识。
l Bit 56-63 (8bit)：软件版本号。
故障诊断代码（部分）：
错误代码 (Hex)
故障描述 (FR1C 300 H00)
故障描述 (FR1C 500 H00)
0x41
FLASH校验错误
过流保护 (>580A)
0x42
磁通门振荡频率过高
磁通门振荡频率过高
0x43
磁通门停振 (>20ms)
磁通门停振 (>20ms)
0x44
内部异常
温度异常
0x46
异常持续时间>100ms
供电异常
0x47
线圈电压异常
ADC/DAC/参考电压异常
注：BMS需解析0x3C2帧中的错误位，一旦检测到Error Indication为1，立即读取错误代码并执行相应保护策略。

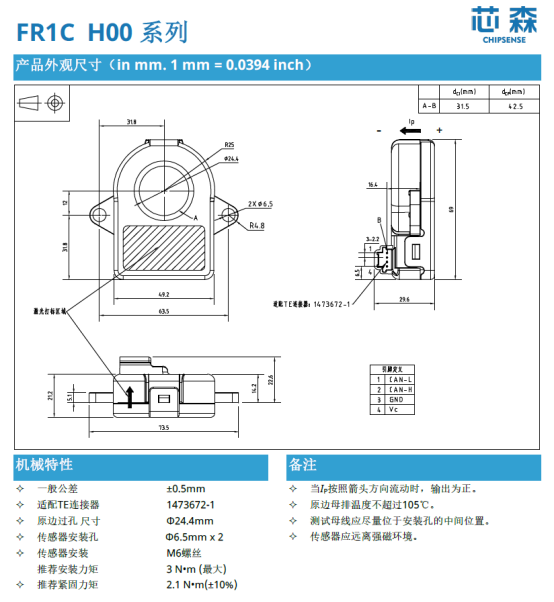

3.3 机械安装与环境影响
l 安装孔径：原边过孔直径Φ24.4mm，适配标准母排。
l 温度限制：原边母排温度不得超过105℃，传感器工作环境温度-40℃~85℃。
l 抗干扰：传感器应远离强磁场源，安装时确保母排位于孔径中心，以减小位置误差。
通过部署符合FR1C H00规格的磁通门传感器，梯次利用电池管理系统可获得以下提升：
l 提升SOC估算精度：得益于±0.5%的全温区高精度和低零漂，积分累积误差大幅降低，SOC估算误差可控制在更优范围。
l 早期故障预警：利用传感器内置的自我诊断功能（如线圈电压异常、磁芯停振等），BMS可在传感器自身故障或电池回路异常（如过流）发生的毫秒级时间内做出响应。
l 延长系统寿命：精准的电流数据支撑更有效的主动均衡策略，避免个别电池包因过充或过放而提前失效，从而延长整个梯次利用电池簇的使用寿命。
l 符合安全规范：产品满足IEC 60664-1、IEC 61800-5-1等国际绝缘与安全标准，保障储能电站的高压安全运行。
在储能电站梯次利用场景中，电流监测的准确性直接决定了系统的安全性与经济性。芯森FR1C H00系列电流传感器以其磁通门技术带来的低漂移、高线性度特性，以及标准化的CAN 2.0B数字输出，为BMS提供了可靠的感知层支持。
本方案严格依据产品规格书进行设计，确保了技术参数的真实性与工程落地的可行性。通过精确监测每一路电池包的电流，结合智能均衡算法，可有效抑制退役电池的一致性发散，最大化挖掘梯次利用电池的剩余价值。
