800V平台、480kW、液冷枪、600A甚至更高电流——这几年超充设备的参数越来越“猛”。
但功率做上去以后,一个很容易被忽略的问题也跟着来了:
这么大的电流,究竟在哪里测?用什么测?
这听起来不像什么难题。毕竟电流传感器在充电桩里算不上最显眼的器件,功率模块、接触器、液冷系统、控制板才是大家更容易关注的部分。
可对于一台长期运行的超充设备来说,电流检测并不是“找个量程够大的传感器装上去”这么简单。
因为桩里通常不止一个电流测点。
而且,不同位置测的虽然都叫“电流”,实际上是三种不同的问题。

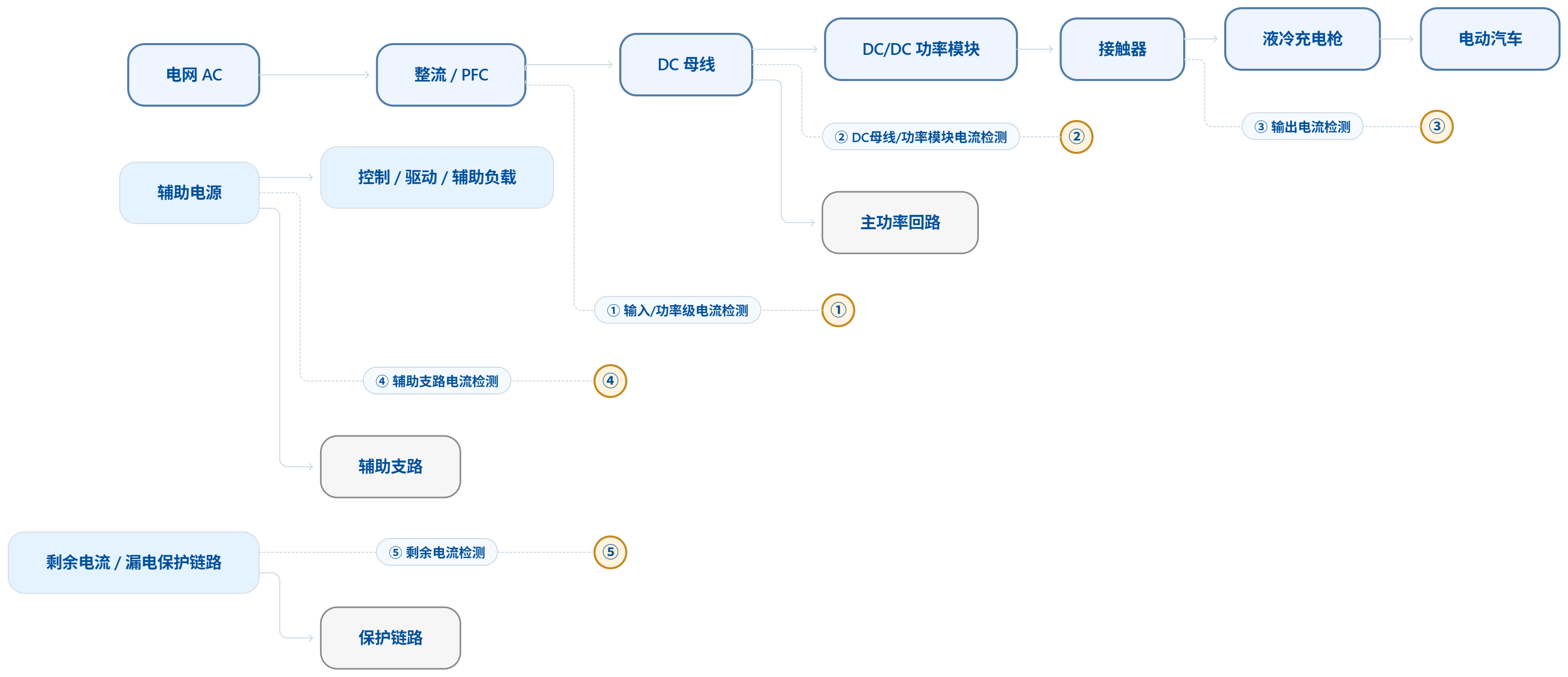

一台直流超充桩的具体测点会随着拓扑和功率架构变化,但大体可以分成几类。

第一类,是主功率回路。
从交流输入、整流/PFC,到直流母线,再到DC/DC和充电输出,都可能存在电流检测。
这里的电流可能达到几百安培。
传感器的任务也不只是“告诉控制器现在有多少安培”,还可能参与功率控制、限流、故障判断等功能。
所以主回路更关心:
量程、精度、温漂、动态响应、过载能力以及安装方式。
第二类,是桩内的辅助和控制支路。
这些地方的电流通常没有主回路那么大,可能是几十安培甚至更低。
问题就变了。
这里往往更关心传感器体积、PCB安装方式、供电电压、响应速度以及成本。
如果在一个几十安培的支路上,仍然按照几百安培主回路的思路去选传感器,体积和成本都可能没有必要。
第三类,是剩余电流保护。
这一类不能简单理解成“大电流检测的小号版本”。
它关注的是异常电流,也就是正常工作电流之外的剩余电流,而且涉及检测波形、动作阈值、动作时间以及整套保护架构。
GB/T 18487.1-2023目前仍为现行标准。对于交流供电设备,标准明确要求剩余电流保护覆盖相应的交流、脉动直流以及平滑直流剩余电流,并规定了包括A型配合6mA及以上平滑直流监测、B型等在内的保护方案。
所以这里有一句话值得单独记住:
“传感器能够测直流”,不等于“它就可以直接拿来做充电桩剩余电流保护”。
后者涉及的是完整的保护方案和相应的标准符合性。
假设一台超充设备的输出电流已经达到400~500A。
很多人的第一反应是:
找一个500A或者更大的传感器不就行了?
实际上,真正的选型工作才刚开始。
传感器的额定电流、测量范围和系统实际工作电流并不是一回事。
例如一台设备可能最大输出500A,但实际运行过程中既有几百安培的持续充电,也存在低电流启动、恒压阶段电流逐渐下降等工况。
如果传感器的工作范围远大于实际需求,就需要重新评估额定工作点附近的综合误差,而不是只盯着一个“最大测量范围”。
反过来,如果量程卡得太死,遇到系统短时过载或者动态工况,又可能没有足够余量。
所以更合理的做法是把:
连续电流、短时过载、峰值电流和传感器测量范围放在一起看。
而不是简单套一个“额定电流+20%”的公式。
充电桩不是在实验室里工作。
夏天机柜内部温度可能很高,冬季又可能长时间处于低温环境。再加上大电流本身带来的发热,传感器的零点和增益都会面临温度变化。
所以一款传感器标称的“±0.5%”到底是在什么条件下得到的,非常重要。
看规格书时至少应该问清楚:
l 精度定义是什么;
l 是25℃条件还是全温范围;
l 零点漂移是多少;
l 增益漂移是多少;
l 温度变化后能否保持稳定。
这也是为什么主回路选型不能只比较一个“精度百分比”。
超充系统并不是一个静态电源。
功率模块在启动、调节和异常工况下,电流都可能快速变化。
如果传感器本身响应过慢,控制器看到的就不是实际电流,而是一个“慢半拍”的电流。
对于普通监测,这可能只是数据看起来滞后。
对于控制和保护链路,则可能影响系统响应。
所以主回路除了看额定电流,还应该看:
带宽、响应时间和实际应用中的动态波形。
大电流场景下,闭环霍尔是比较常见的一类方案。
它和普通开环霍尔最大的区别,在于通过补偿绕组形成闭环,使磁通维持在接近平衡的状态。
这样做的一个重要目的,就是改善线性度、温漂和动态性能。
但也不要把它理解成:
大电流=必须闭环。
工程上最终还是要看具体指标。
对于几百安培等级的主回路,传感器额定电流并不是越大越好,而是要和实际持续工作电流、峰值电流以及结构空间一起匹配。

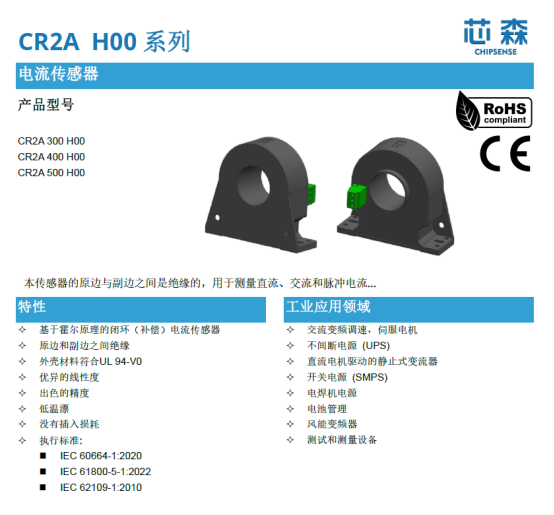

以芯森 CR2A H00 系列为例,目前公开规格中有300A、400A和500A两个额定电流型号,测量范围分别为±500A、±600A 和 ±800A,精度均为 ±0.5%,带宽100kHz。对于300~500A等级的超充主回路,可以根据实际工作电流和动态范围进一步选择具体型号。
因为实际项目还要继续核对铜排尺寸、安装空间、系统绝缘、供电方式以及整机测试条件。
这才是工程选型。
到了辅助电源或者控制支路,思路就完全不一样了。
假设某个支路实际工作电流只有十几安培,却为了“保险”装一个几百安培的大电流传感器。
当然能测。
但问题也很明显:
尺寸更大、成本更高,而且实际工作点可能离传感器的主要测量区间太远。
这种地方,小型开环霍尔往往更合适。

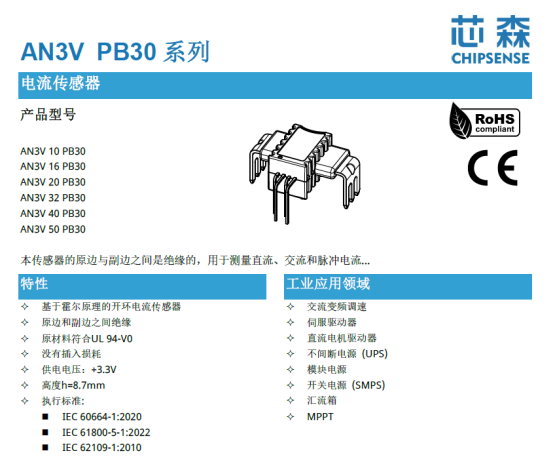

例如芯森AN3V PB30目前覆盖10~50A多个额定规格,精度±1%,带宽250kHz,工作温度范围-40~150℃,采用PCB安装。
它更适合拿来说明另一种思路:
不是所有电流检测都需要“大而贵”的传感器。
但这里也有一个边界。
如果某个具体位置只有几安培甚至更低的信号,AN3V也未必是最合适的选择。传感器的额定范围还是应该根据实际电流来定,而不是为了把某个型号塞进文章里。
这一点在做产品选型时尤其重要。
这是充电桩电流检测里最值得单独拿出来说的一件事。
主回路测的是:
正常工作的几百安培。
剩余电流保护关注的是:
正常工作电流之外的异常电流。
两者的量级、波形和检测目的完全不同。
因此,不能因为某个霍尔传感器能够测几百安培,就认为它也适合做剩余电流检测。
反过来也一样。
一个能够检测毫安级剩余电流的器件,也不意味着它可以直接承担几百安培主回路检测。
它们解决的是两类问题。
GB/T 18487.1-2023对交流供电设备的剩余电流保护已经给出了明确要求;对于直流供电设备,标准则进一步区分了交流侧主回路的剩余电流保护与直流设备自身的电气防护措施。
因此,如果做超充桩的剩余电流保护,真正需要确认的不是一句“这个传感器可以测直流”,而是:
检测对象是什么?检测范围是什么?保护阈值是多少?动作时间是否满足要求?最终保护装置和整机方案是否符合对应标准?
传感器只是其中一个环节。
还有一个特别现实的问题:
传感器能不能装进去。
400~500A主回路通常对应比较粗的铜排或导体。
这时候传感器的孔径、窗口尺寸、安装方向,都会直接影响结构设计。
比如CR2A H00目前给出的窗口尺寸为Ø35mm。
这个参数单独看没有什么特别,但放到实际机柜里,就会变成一个很具体的问题:
铜排到底多宽?
传感器从哪个方向套进去?
周围有没有接触器、母排、风道或者液冷管路?
维护时能不能拆?
这些问题如果等到整机已经定型之后才发现,往往比换一个传感器型号麻烦得多。
所以电流传感器其实应该在结构设计阶段就参与进来,而不是PCB和铜排全部画完以后,再去找一个“差不多能用”的型号。
检测位置 | 电流特点 | 更应该关注什么 | 典型思路 |
直流主回路 | 数百安培 | 精度、温漂、带宽、过载、安装 | 闭环霍尔等 |
辅助/控制支路 | 几安培~几十安培 | 体积、量程、供电、带宽 | 小型开环霍尔等 |
剩余电流保护 | 通常远小于主工作电流 | 波形、阈值、动作时间、保护架构 | 专用剩余电流检测/保护方案 |
枪端相关检测 | 取决于具体架构 | 空间、温度、信号链路、安全要求 | 按实际功能分别设计 |
这里没有一个“所有超充桩都应该采用”的统一答案。
同一台设备里,甚至可能同时出现几种完全不同的电流传感器。
800V并不是终点。
随着充电功率继续提高,主回路电流、热管理、绝缘、连接器、功率模块和控制保护都会一起面对更高的要求。
这时候,电流传感器也不会因为“只是一个传感器”就变得简单。
反而会越来越强调几个东西:
全温区能不能稳定、动态变化能不能跟上、异常工况后能不能恢复,以及装进设备以后还能不能长期可靠工作。
所以做超充电流检测,真正应该避免的不是“选小了”或者“选贵了”。
而是:
只看一个参数,就把传感器定下来了。
主回路看主回路的要求,辅助支路看辅助支路的要求,剩余电流保护又是另一套逻辑。
把这几个测点分开看,反而更容易把传感器选对。
注:文中芯森产品参数以公开规格资料为准,具体型号仍需结合实际电流范围、结构尺寸、绝缘要求及整机验证确定;剩余电流保护属于系统安全功能,不能以单一传感器参数替代整机保护方案及标准符合性验证。
