从“量程够用”到系统误差：新能源电流传感器怎么选？

量程够不够、精度是多少、封装能不能装下。

只要这几个条件满足，基本就可以进入选型表。

但现在，这套方法正在变得不够用了。

储能PCS的电流越来越大，光伏逆变器和充电设备的控制频率越来越高，UPS、变频器对动态响应和控制精度的要求也在提高。

这意味着，电流传感器不能只回答一个问题：

“能不能测到？”

还要回答：

“测得准不准？跟不跟得上？温度变化后还准不准？长期运行后数据还可信吗？”

因此，新能源设备的电流传感器选型，正在从简单的参数匹配，走向更系统的误差预算与工况匹配。

以下为“新能源电流传感器7步选型决策”，仅供参考：

一、第一步：先确定原边额定电流有效值

传感器量程不能简单按照设备的“最大工作电流”来确定。

实际选型时，首先需要明确原边额定电流有效值，再结合实际电流波形确认最大峰值电流以及启动、负载突变等情况下的瞬态过载条件。

例如，一台逆变器正常运行时的原边额定电流有效值为100A，但实际电流峰值可能达到150A；在启动或短时过载情况下，电流还可能达到200A，并持续10ms。

这三个参数代表的是不同工况：

·原边额定电流有效值：反映设备正常长期运行时的电流水平；

·最大峰值电流：反映实际电流波形中的瞬时最大值；

·瞬态过载电流：反映启动、负载突变或短时异常情况下的电流。

因此，传感器选型不是把几个电流值简单相加，而是根据额定电流、峰值电流、瞬态过载幅值及持续时间，确定合适的量程和过载裕量。

同时，量程也不是越大越好。

如果设备长期运行在几十安培，却选择远高于实际工况的大量程传感器，虽然峰值裕量增加，但有效测量范围的利用率可能下降，小电流区间的测量能力也需要重新评估。

所以第一步应该是：

先确定原边额定电流有效值，再分析实际波形和最大峰值，最后结合瞬态过载条件确定传感器量程。

对于交流、脉动直流和PWM电流，还需要注意：有效值、峰值和平均值并不是同一个概念，不能仅凭额定电流有效值推算所有实际峰值。

二、第二步：别只看“精度±1%”

很多电流传感器规格书都会标注一个精度指标。

但对于工程师来说，真正需要关注的不只是这个百分比。

实际测量误差还可能来自：

·零点误差

·灵敏度误差

·线性度

·温度漂移

·电源变化

·磁滞

·噪声

·长期漂移

尤其是在储能、UPS电池回路、直流屏等长期运行场景中，零点稳定性往往非常重要。

原因很简单：

一次性的测量误差影响一次数据，而持续存在的零点偏差可能进入长期累计误差。

因此，看到“精度±1%”时，最好继续确认：

这个精度对应什么温度？

是满量程指标还是工作区间指标？

温漂是多少？

零点漂移是多少？

长期稳定性怎么样？

这些信息，往往比单纯比较“±0.5%还是±1%”更有实际意义。

三、第三步：带宽决定它能不能跟上控制系统

在光伏逆变器、储能PCS、UPS和变频器中，电流传感器已经不只是“测量元件”，还是控制环路的一部分。

以变频器FOC控制为例：

三相电流采样

↓

Clarke/Park变换

↓

电流环PI控制

↓

PWM调制

↓

功率器件

电流传感器位于控制链路的前端。

如果带宽不足或者响应速度太慢，采集到的电流信号就可能出现幅值衰减和相位延迟。

最终影响的就不只是测量精度，而是整个控制环的动态性能。

随着高频PWM以及SiC等宽禁带功率器件的应用，工程师在选型时需要进一步关注：

带宽、响应时间、相位延迟以及高频噪声。

所以：

带宽不是一个孤立的传感器参数，而是整个控制系统带宽的一部分。

四、第四步：隔离要结合系统电压和工作环境看

在光伏、储能、充电、UPS等设备中，电流检测往往位于高压功率回路附近。

霍尔电流传感器能够在测量电流的同时实现电气隔离，因此被广泛应用于电力电子设备。

但工程设计不能只问一句：

“隔离耐压多少？”

还需要综合考虑：

·工作电压

·隔离耐压

·电气间隙

·爬电距离

·共模干扰

·dv/dt环境

·温度范围

·长期绝缘可靠性

特别是在高压、高频开关环境下，功率器件产生的快速电压变化可能通过寄生参数形成共模干扰。

因此：

“有隔离”只是基础，在实际系统环境下保持稳定测量才是最终目标。

五、不同新能源设备，重点关注的参数并不一样

同样是测电流，不同设备的要求完全不同。

这张表背后其实有一个很重要的规律：

没有一种电流传感器能够覆盖所有应用。

例如，光伏MPPT可能更关注精度、温漂和响应速度；储能PCS可能同时面对大电流和动态控制；变频器则更加关注带宽、相位延迟和三相一致性。

因此，正确的选型顺序应该是：

先确定测量任务，再确定技术路线，最后匹配具体型号。

六、开环还是闭环？没有绝对答案

这是实际项目中非常常见的选型问题。

开环霍尔

开环方案结构相对简单，通常具有成本友好、功耗较低、集成方便等特点。

对于很多中小功率设备以及常规控制、监测场景，开环霍尔已经能够满足要求。

例如部分光伏MPPT、充电模块、变频器以及辅助回路。

闭环霍尔

闭环方案通过反馈补偿改善测量性能，更适合对精度、线性度和动态响应要求较高的场景。

例如部分大功率变流器、PCS和工业驱动设备。

但这里需要避免一个误区：

闭环并不是任何情况下都优于开环。

如果系统对精度、动态性能的要求并不高，开环方案可能已经足够；如果系统对测量精度、线性度和动态响应有更高要求，再考虑闭环方案。

最终判断标准应该是：

系统到底需要什么，而不是哪种技术路线听起来更高级。

七、芯森的产品怎么进入这个选型过程？

当应用场景和关键参数明确之后，才适合进入具体产品选型。

以芯森现有产品体系为例：

光伏MPPT、充电设备等应用，可以重点关注AN系列，根据原边额定电流有效值、精度、带宽和封装方式进一步筛选，例如AN3V、AN4V、AN6V等。

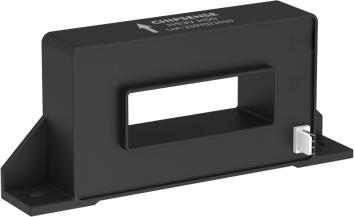

AN3V系列外观

交流侧及部分电力电子控制场景，可以关注CR、CS系列，例如CR1V、CS1V等，再结合量程、精度和安装方式匹配。

CS1V系列外观

大电流变流及电网侧应用，则需要根据实际电流等级、动态响应、隔离要求和安装空间，进一步评估HS、CM、CR等系列。

HS3V系列外观

这里需要强调：

产品型号不是由“应用名称”直接决定的。

同样是储能PCS，不同功率等级、母线电压、电流范围和控制策略，对电流传感器的要求都可能不同。

所以实际项目选型时，至少应该提供以下信息：

原边额定电流有效值、最大峰值电流、瞬态过载及持续时间、工作温度、控制/PWM频率、精度要求、安装方式以及隔离要求。

参数越完整，选型就越准确。

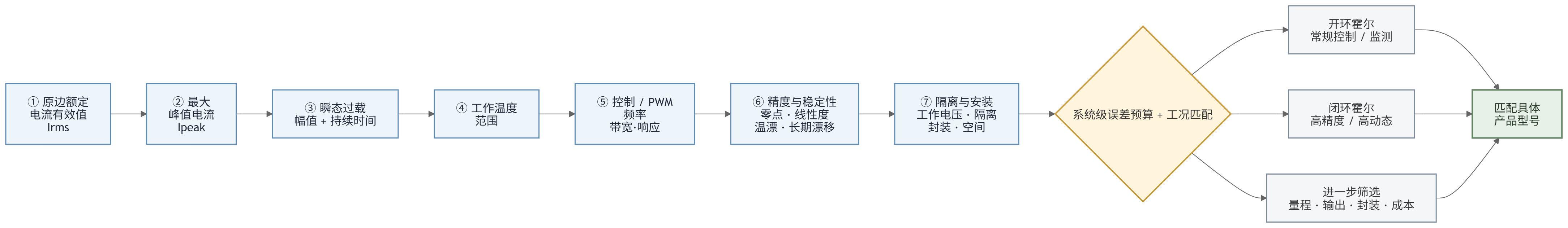

八、工程师选型，可以先确认这7个参数

如果正在为新能源设备寻找电流传感器，可以先把下面7项参数整理出来：

① 原边额定电流有效值

② 最大峰值电流

③ 瞬态过载电流及持续时间

④ 工作温度范围

⑤ 控制频率或PWM频率

⑥ 精度、温漂及长期稳定性要求

⑦ 是否需要电气隔离，以及对应的工作电压

这7项信息基本覆盖了电流传感器选型中最核心的工程条件。

之后再判断：

开环还是闭环？

具体量程是多少？

输出接口和封装是否匹配？

结语：真正要选的，是一套“测量方案”

新能源设备功率越来越大、控制越来越快、运行周期越来越长之后，电流传感器的选型已经很难只用一个指标来判断。

量程大，不代表适合。

精度高，也不代表一定适合。

带宽高，同样不代表就是最优方案。

真正合理的选择，是让：

量程、精度、带宽、温漂、隔离、可靠性和成本

与具体系统工况形成匹配。

所以，电流传感器选型正在从过去的：

“量程够不够？”

逐渐转向：

“整个系统的测量误差是否可控？”

对于光伏、储能、充电、UPS、风电、变频器等设备而言，传感器最终承担的并不只是“测一个电流”。

它为控制器提供反馈，为保护系统提供判断，也为设备运行状态和能量管理提供基础数据。

从“能测”到“测得准”，再到“长期测得可信”，这可能才是新能源电流检测下一阶段真正的选型逻辑。
