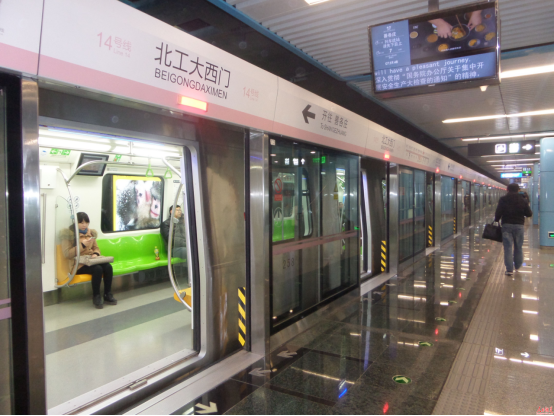

地铁列车进站，司机或控制系统发出制动指令，牵引电机开始减速。对乘客来说，这只是一次普通的停车；但在牵引系统内部，电机的工作状态可能正在发生变化。
在再生制动过程中，牵引电机可以由电动状态转入发电状态，将列车的部分动能转化为电能。问题随之而来：这些电能应该送到哪里？如果供电网络暂时无法接收，直流侧电压不断升高，又该如何处理？
这就涉及地铁牵引系统中的两个关键环节：制动电阻负责消耗一部分无法有效回馈的能量，而直流母线电压测量，则为制动控制与相关保护策略提供重要依据。
传统机械制动主要通过摩擦，将列车动能转化为热量。再生制动则尝试将这部分能量转化为电能，减少机械制动系统承担的负荷，并提高能量利用效率。
列车减速时，牵引电机产生的电能经牵引变流器传递到直流侧。此时，这些电能有机会回馈牵引供电网络，供其他列车或系统负载使用。
但回馈并不是无条件的。接触网或第三轨供电系统能否接收能量，与供电系统结构、线路电压、其他列车的用电需求，以及车辆和地面设备的控制策略都有关系。
如果供电网络暂时缺乏吸收能力，电能就不能全部按照预期回馈。对于采用电阻制动的车辆，制动电阻便可以在相应控制条件满足时投入工作，将电能转化为热量。
理解这个过程，需要先看一个关键量：直流母线电压。
直流母线连接着牵引变流器中的关键功率环节，母线电容则能够在一定程度上缓冲能量变化。当再生制动产生的电能大于直流侧能够回馈或消耗的电能时，多余能量会使母线电容储存的电荷增加，直流母线电压随之上升。
因此，母线电压变化不仅反映电气状态，也关系到后续的制动控制动作。
制动电阻并不是每次刹车都会工作。它是否投入，取决于车辆的制动控制策略以及当时的直流侧状态。

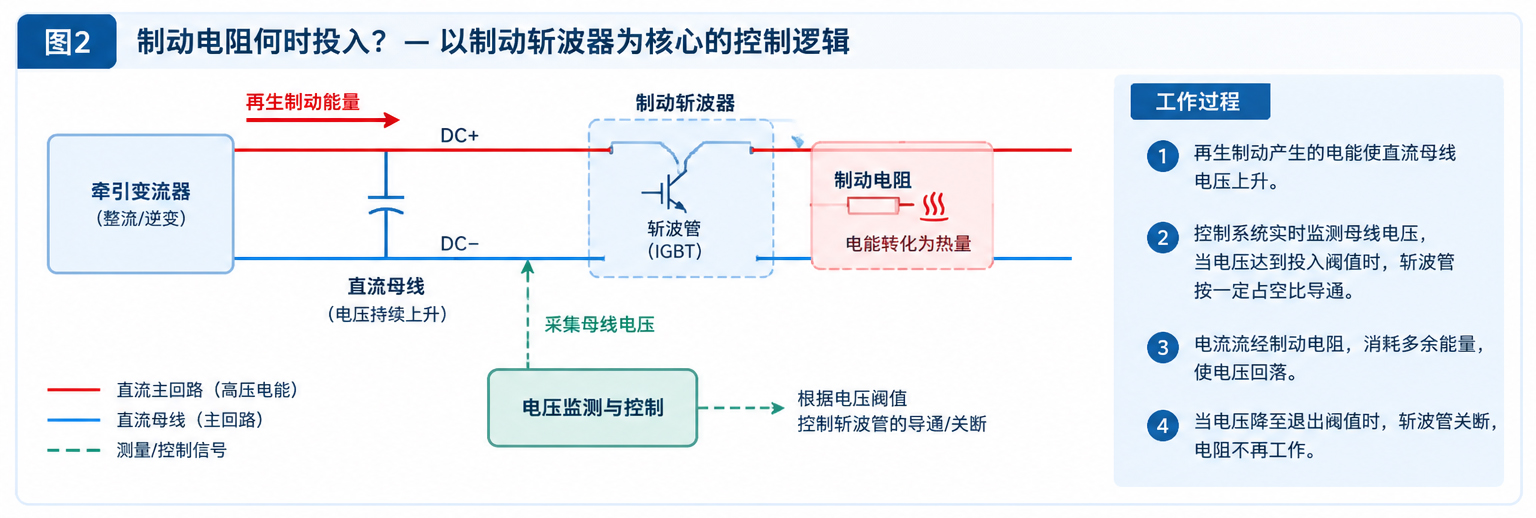

以常见的制动斩波器为例，当直流母线电压达到设定的投入条件时，控制系统可以驱动斩波器中的功率开关器件导通，使制动电阻接入相应回路。电能由此转化为热量，帮助限制母线电压继续升高。
当电压回落至相应的退出条件，控制系统则可以调整或停止电阻制动。具体阈值、滞回区间和控制方式，需要根据车辆的电路拓扑及控制设计确定。
如果采用周期性开关控制，斩波器还可以通过调节功率器件的导通占比，改变制动电阻在一段时间内承担的平均功率。导通占比越大，通常意味着电阻在该周期内消耗的能量越多，但实际调节关系还取决于电路结构和控制方式。
对于电阻制动回路，在电阻值近似不变、其两端电压为 (U_R) 时，电阻消耗的瞬时功率可表示为：
(P_R=U_R^2/R)
这也解释了为什么制动电阻需要按照系统的电压、功率和热设计要求选型。除了瞬时功率，还需要考虑制动持续时间、重复制动频率、热容量及散热条件。
需要强调的是，制动电阻只是整套能量管理方案的一部分。制动过程中可能同时存在能量回馈和电阻消耗，具体比例由系统状态和控制策略决定，不能简单理解为先回馈、再固定切换到电阻制动。
既然斩波器的投入和调节与母线电压有关，控制系统就需要获得可靠的电压测量信息。
这里的难点不只是“测得出来”，而是测量结果是否能够满足控制和保护要求。
首先是量程问题。牵引供电系统的标称电压，不等于直流母线在所有工况下的实际电压。再生制动、负载变化和系统瞬态过程都可能引起母线电压波动。因此，传感器选型需要考虑正常工作范围、预期电压变化及可能出现的瞬态过电压，而不是只按供电系统的标称值选择。
其次是动态响应。制动过程中的电压变化具有一定动态特征，传感器需要具备与系统要求相匹配的带宽和响应能力。但不能把传感器的响应时间直接等同于整套保护系统的动作时间：信号调理、控制器采样周期、算法处理、通信以及功率器件的执行过程，都会影响最终的响应效果。
如果传感器带宽不足，快速变化的电压信号可能无法被充分反映；如果测量链路存在明显延迟，控制系统获得的电压信息也可能滞后于实际状态。因此，传感器性能需要与控制系统整体进行匹配，而不是孤立地追求某一项指标。
第三是电气隔离。直流母线属于高压功率回路，控制器及其采集电路则需要满足相应的低压接口与绝缘设计要求。电压传感器需要在测量高压侧电压的同时，满足原副边隔离及系统安全要求。
实际设计中，还应核对传感器的绝缘耐压、爬电距离、电气间隙、安装方式及周边环境。即使传感器本身满足相应的隔离要求，也不能替代整套设备的绝缘配合和安全验证。

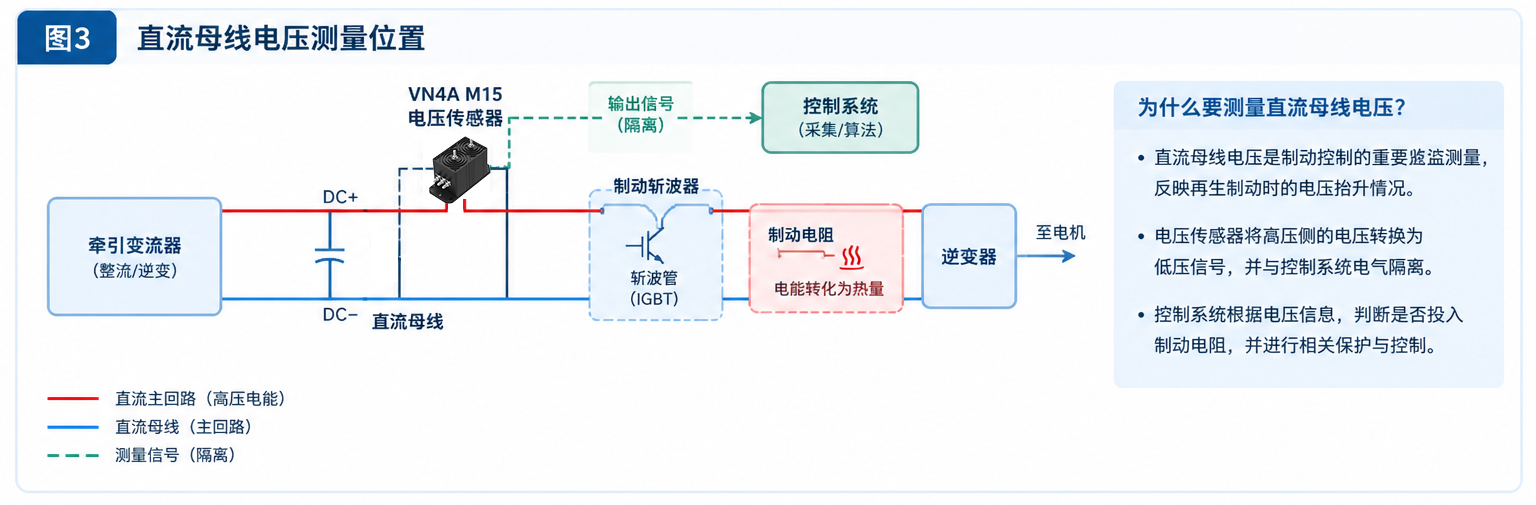

在牵引变流器、制动斩波器等高压测量场景中，具备电气隔离能力的电压传感器可以作为测量方案的一部分。

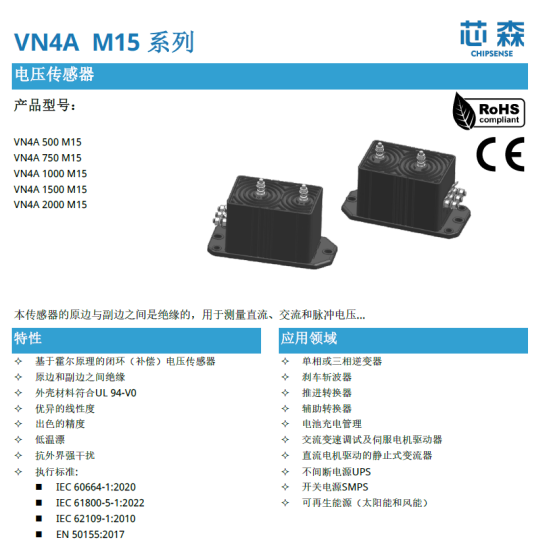

例如，芯森电子 VN4A M15 系列采用闭环霍尔电压测量方案，官方产品资料列出的应用领域包括牵引变流器、制动斩波器及地铁相关场景，可作为相关系统开展方案评估时的候选产品。
但产品选型不能只看“最大测量电压”。首先，要根据母线正常工作电压和预期波动确定适合的型号；其次，要核对传感器输出形式与控制器采集接口是否匹配；此外，还要评估测量精度、动态响应、绝缘要求、供电条件和安装空间。
尤其需要区分额定测量电压、最大测量范围与系统允许的持续工作电压。这些指标的含义并不相同，不能仅凭最大测量范围就判断传感器适用于某个实际母线电压。
对于闭环霍尔电压传感器，还需要结合具体型号的转换关系和推荐负载设计后级采集电路，确保传感器输出能够被控制系统正确读取。传感器输出信号的变化范围，也应与后级电路的输入能力相匹配。
同样，产品资料中列出的应用领域和相关标准信息，并不等于某一具体车型已经完成验证或取得整车应用认可。真正用于车辆系统时，仍需根据整车技术要求开展选型、设计审查和验证。
地铁制动不只是让列车减速，还涉及机械能与电能之间的转换、回馈能量的利用，以及直流侧电压的动态控制。
制动电阻解决的是部分多余电能如何消耗的问题，制动斩波器负责根据控制策略调节电阻制动，而可靠的母线电压测量则为相关控制与保护提供基础。
对于牵引系统而言，真正重要的不是单独追求某一项传感器参数，而是让测量范围、动态响应、隔离性能和后级接口与实际工况相匹配。只有把测量环节放回整个控制系统中评估，选型才有工程意义。
