梅州兴宁，一座200MW/400MWh的共享储能电站正式并网。
按照公开报道，电站配置了80个5MWh储能电池舱，总投资约4.8亿元。对于这样一座电站，人们首先想到的往往是电池容量、充放电功率，以及多久能够完成一次充放电循环。

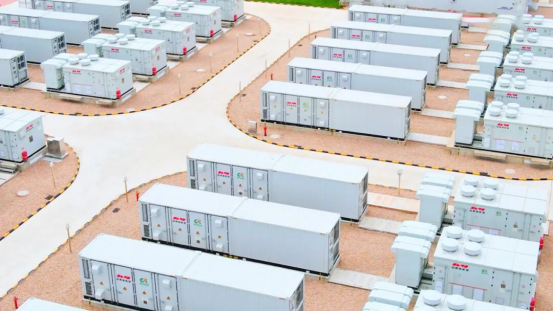

图1：共享储能电站现场图
但如果把目光从电池舱移到储能变流器（PCS），会发现另一个值得关注的问题：储能设备的有功功率降下来了，并不意味着电流测量就可以放松要求。
尤其是在调频、无功调节以及备用等不同运行状态下，电流的大小、变化速度和测量精度要求，并不完全相同。
先看一个容易被忽略的工况：无功调节。
储能变流器不仅可以控制电池充电和放电，还可以在满足设备能力及并网要求的条件下，调节与电网之间的无功功率交换。
在交流系统中，有功功率主要对应电能的净传输，无功功率则与交流电场、磁场的周期性交换有关。两者都涉及电压和电流，只是电流与电压之间的相位关系不同。
对于平衡三相正弦系统，有功功率可近似表示为：
P = √3 × U × I × cosφ
其中，U为线电压有效值，I为线电流有效值，φ为电压与电流之间的相位差。

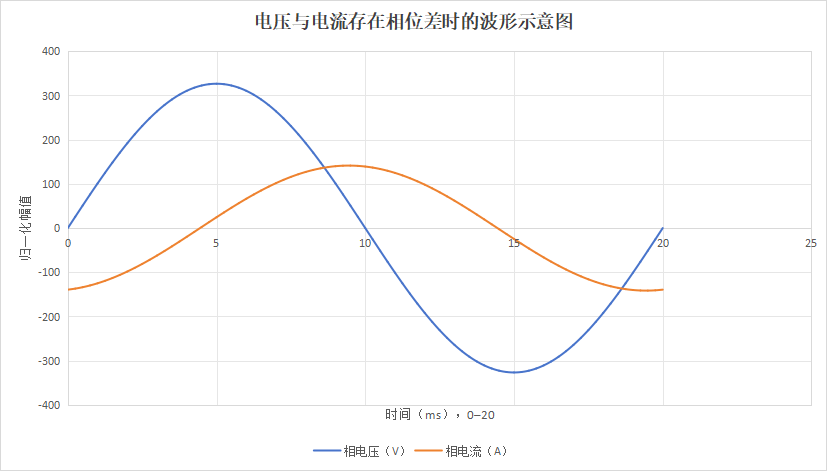

图2：有功功率接近零，为什么电流仍然可能很大？
注：示意数据，非实际储能电站测试结果。 这张图重点是说明电压、电流的相位关系，不应直接用于证明某个储能项目的实际运行状态。
当电流与电压接近正交时，cosφ接近零，有功功率可以很小，但电流有效值仍然可能很大。
这意味着，不能只看储能变流器当前输出了多少有功功率，就判断电流测量的工作强度。
当然，这里需要区分两件事：电流较大时，导体的电阻损耗通常会增加；但变流器的整体损耗还与开关状态、磁性元件和运行条件等因素有关，不能简单地认为无功运行与满功率放电的总发热完全相同。
对电流传感器而言，真正需要回答的问题是：在不同运行模式下，被测电流可能达到多大，变化有多快，测量结果需要达到什么精度？
200MW是电站的额定功率，400MWh是储能容量。两者分别反映功率能力和能量规模，却不能直接确定每一个电流测点所需要的传感器量程。
原因在于，电站内部存在不同的测量位置。
在电池侧，需要关注直流充放电电流；在PCS直流母线侧，需要关注功率变换过程中的电流变化；在交流侧，则需要根据三相电压、电流、功率控制和并网要求确定测量范围。
即使属于同一台PCS，不同位置的电流也不能直接画等号。
因此，传感器选型不能只根据电站的200MW额定功率倒推出一个电流值，更不能将这个数值直接当作所有测点的额定电流。
工程上通常还需要核对最大连续电流、短时过载电流、峰值电流，以及实际波形和测量链路的动态范围。
对于需要承担无功调节任务的变流器，还应确认相关运行模式下的最大电流要求。因为在有功功率较低时，无功电流仍可能占据相当大的比例。
这也是为什么电流传感器的量程需要结合具体测点和运行边界来确定，而不是只看电站的功率等级。

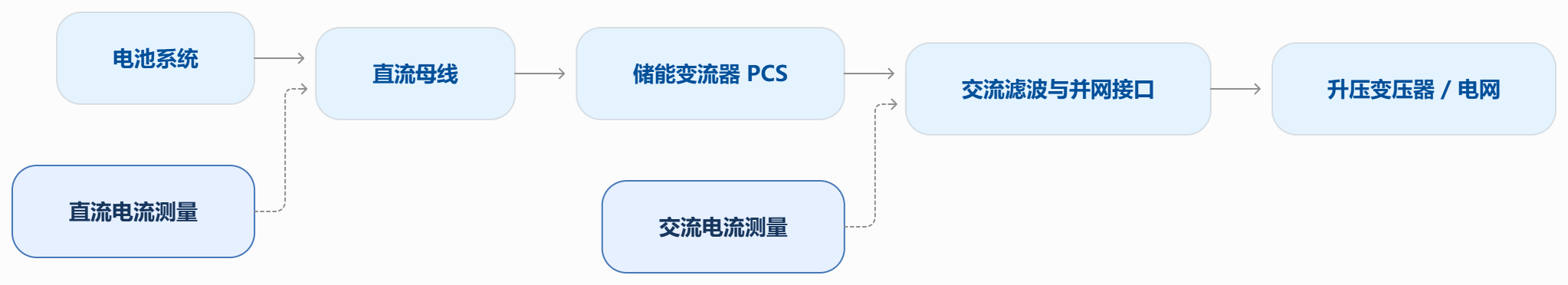

图3：储能PCS里的电流传感器装在哪里？
注： 虚线表示测量位置，不代表传感器一定安装在母线或某个固定位置。实际布置要依据PCS拓扑和设计方案确定。
如果说无功调节提醒我们不能只看有功功率，那么调频则让电流测量的动态性能变得更加重要。
电网频率发生变化时，储能系统可以按照相应的控制策略调节有功功率，帮助电网维持供需平衡。实际响应取决于调度指令、控制策略、设备能力和并网要求，并不是每次调频都会让储能系统在充电与放电之间切换。
不过，对于需要双向调节功率的系统，电流确实可能在较短时间内发生明显变化，部分工况还会反复穿越零点。
这时，传感器的表现不能只看额定电流处的精度。
例如，某款传感器在额定电流附近能够满足精度要求，并不意味着它在小电流、过零和温度变化条件下也具有同样的绝对误差。零点失调、温漂、噪声以及线性度，都会影响实际测量结果。
这些因素在大电流下可能只占读数中很小的比例；当被测电流接近零时，同样大小的误差却可能变得更加明显。
举个例子：假设测量链路存在固定的零点偏移，那么在1000A电流下，这个偏移可能只占读数的一小部分；当实际电流降到几安培时，它所占的相对比例就会明显增加。
因此，如果控制或诊断功能需要准确测量小电流，就不能只根据额定电流处的精度指标作出判断，还需要查看失调及其温度变化、噪声和低电流区间的测量表现。
需要强调的是，并非所有储能备用工况都要求精确测量接近零的电流。具体要求仍取决于测点承担的是功率控制、保护、状态监测，还是其他任务。
对于需要兼顾较大电流、线性度和动态响应的应用，闭环霍尔电流传感器是一种值得评估的方案。
其基本原理是：被测电流产生磁场，霍尔元件检测磁场变化，补偿电路驱动二次线圈产生反向磁场，尽可能抵消被测电流所产生的磁通，并根据补偿电流建立测量输出。
在设计合理的情况下，这种结构有助于获得较好的线性度和动态性能，适用于对测量精度有较高要求的电流检测场合。
但闭环并不意味着所有误差都会消失，也不能据此认定任何闭环型号的过零表现都优于所有开环型号。
实际表现还取决于磁路设计、补偿电路、零点失调、温漂、噪声和具体工作条件。选择产品时，仍然需要核对型号对应的规格书和测试条件。
对于储能PCS而言，带宽和响应时间同样值得关注。控制系统需要及时获得电流反馈，但带宽也不是越大越好：测量链路的频率响应、噪声水平、滤波策略和控制环设计需要相互匹配。
如果测量链路引入了明显的幅值误差或相位延迟，可能影响电流反馈及相关控制功能。反过来，如果为了追求带宽而引入过多高频噪声，也会增加信号处理和控制设计的难度。
因此，真正有意义的不是单独追求某个漂亮的带宽数字，而是确认传感器能否覆盖目标信号频段，并满足系统对精度、延迟和噪声的综合要求。
储能系统承担备用任务时，设备可能处于零功率指令或低功率运行状态，等待调度指令。
但“当前没有明显的有功功率输出”与“整套设备所有测点都没有电流”并不是一回事。交流侧仍可能存在无功支撑需求，设备内部也可能有滤波、辅助和控制相关电流。
即使某个测点的电流确实接近零，也不能仅凭输出接近零，就认定传感器及后续测量链路一定正常。
如果系统需要在待机期间验证测量链路，可以考虑通过冗余测量、合理的诊断逻辑或专门设计的自检电路进行检查。但这些功能需要由具体设备实现，不能假设所有储能电站都具备相同的自检能力。
对于要求较高的应用，测量链路的可靠性应当贯穿正常运行、低功率待机和故障诊断等不同阶段，而不是只在大电流运行时才进行评价。

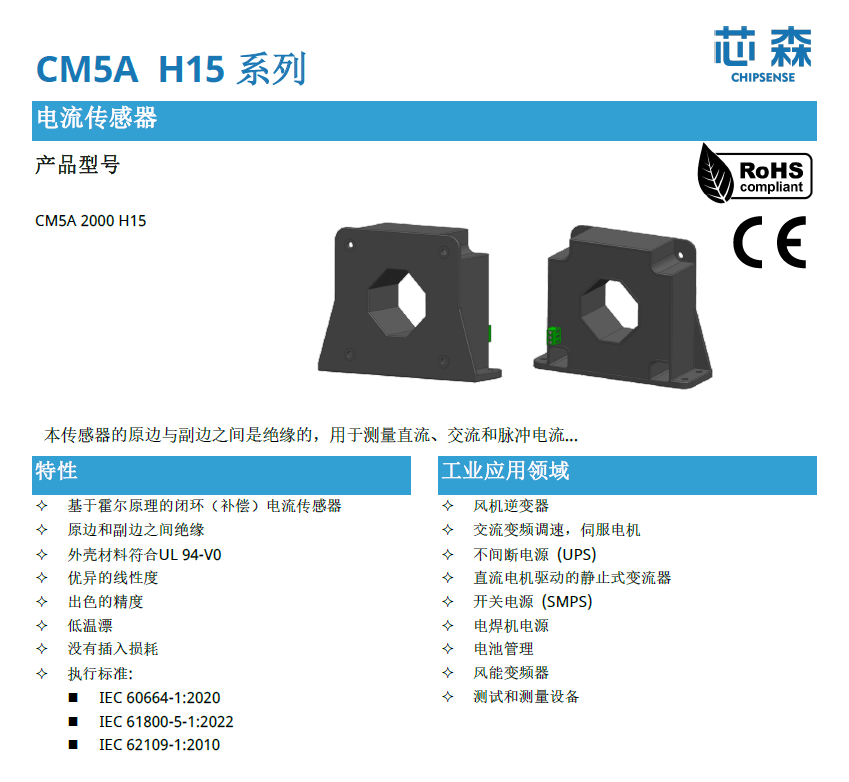

在大电流测量应用中，芯森电子的CM5A 2000 H15闭环霍尔电流传感器，可以作为一个参数分析案例。
按照该型号提供的产品参数，其主要指标包括：
l 额定电流：±2000A；
l 测量范围：±4250A；
l 精度：±0.3% IPN，不含失调项；
l 线性度：±0.1%；
l 带宽：150kHz；
l 响应时间：0.5μs。
这些参数分别回答不同的问题。
额定电流和测量范围用于初步判断量程是否匹配，但还需要结合连续工作条件、短时过载能力和温升限制进行确认。
精度与线性度用于评价测量误差，但两者的定义和测试条件不同，不能互相替代。特别是精度指标注明不含失调项时，不能直接把它当作零点附近的总误差。
带宽和响应时间则用于初步评价动态性能。对于储能PCS，还需要结合目标信号频率、控制周期、滤波方案及整条测量链路的延迟进行判断。
因此，这组参数可以作为大电流闭环测量方案的评估依据，但不能仅凭这些指标，就认定该型号已经适用于某座储能电站的所有测点。实际选型还应核实隔离等级、工作温度范围、安装条件和目标测点的电流特性。
从调峰到调频，再到无功调节和备用，不同运行模式会改变储能变流器的电流幅值、变化速度和控制目标。
对于电流测量而言，量程决定能否覆盖目标电流，精度影响测量误差，线性度关系到不同电流区间的测量表现，带宽和响应时间影响动态反馈，而失调与温漂则会影响小电流测量的可靠性。
这些指标之间没有简单的替代关系，也不能仅凭某一个参数判断传感器是否适用。
一座200MW/400MWh的储能电站，电池舱和液冷系统决定了储能设备的基础能力，PCS控制系统则需要依靠可靠的测量反馈完成相应的运行任务。
电流传感器虽然只是其中的一个部件，却直接参与了电流信息的获取。它能否在实际工作范围内提供稳定、可信的测量结果，需要结合具体测点、运行模式和系统要求综合判断。
对共享储能而言，真正值得关注的不是电流传感器的某一个参数有多突出，而是从小电流到大电流、从稳态到动态变化，整条测量链路能否持续满足设备的控制与监测要求。
（说明：本文以储能系统常见运行工况讨论电流测量的工程要求。文中产品参数为指定型号的参数示例，不代表兴宁储能电站的实际选型，也不构成行业统一标准或具体工程选型结论。）
