以前的配电网，电基本上是从变电站流向用户。经过配电变压器降压后，电沿着低压线路送到村里的住户、商铺和工厂。由于导线存在电阻和电抗，线路上有电流流过时，沿线就会产生电压降。因此，在负荷较大的情况下，距离变压器较远的用户，电压往往会比变压器出口低一些。

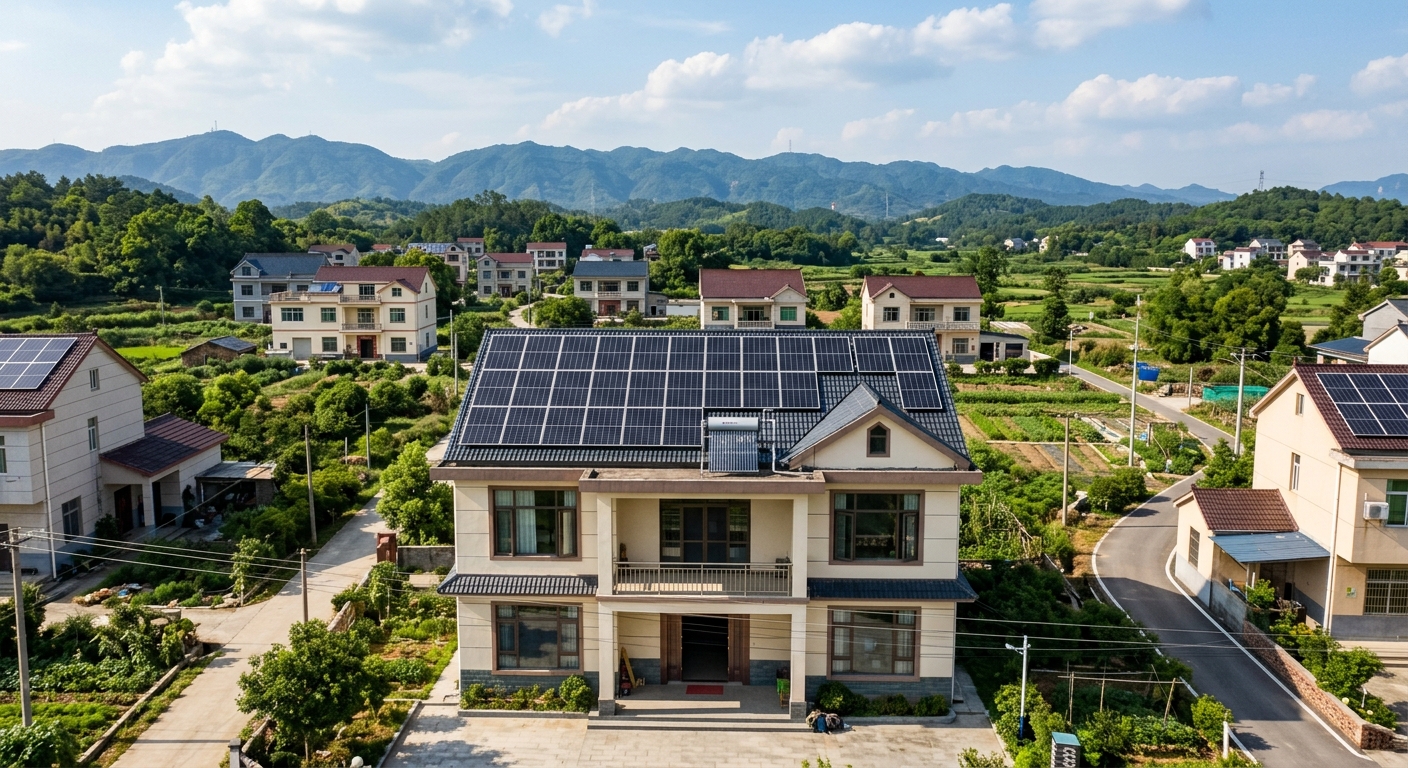

但随着农村和城郊屋顶光伏越来越多，情况开始发生变化。
一户人家安装几千瓦光伏，单看影响不大；如果一个台区有几十户甚至更多用户安装光伏，装机容量累积起来就不一样了。中午阳光充足时，光伏出力达到较高水平，而家里的空调、照明和其他用电设备未必同时运行。发出来的电超过本地负荷后，多余电量便会通过低压线路向外输送。
这时，配电网面对的就不再只是传统的单向供电。

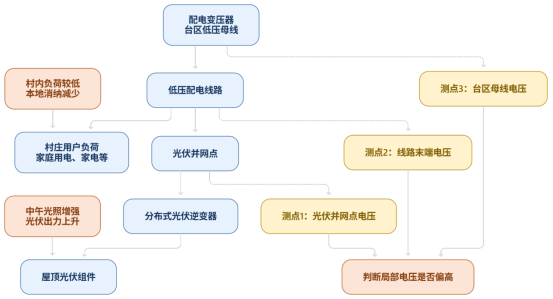

分布式光伏接入低压配电网的电压监测位置示意图
当线路上的光伏出力较大、负荷又比较轻时，部分线路可能出现反向潮流，局部电压也可能随之升高。于是就出现了一个看似反常的现象：有些台区不是在晚间用电高峰，而是在中午光伏大发时，更容易遇到电压偏高的问题。
问题随之而来：电压究竟升高了多少？哪些位置更容易越限？如果要让逆变器或其他调节设备及时作出响应，首先需要获得什么样的测量数据？
理解这个问题，可以先看一条简单的低压线路。
传统供电情况下，电流从变压器流向用户，线路阻抗会产生压降，用户侧电压通常低于电源侧电压。现在，如果用户侧接入了大量光伏，发电功率超过本地用电需求，线路中的净功率流向就可能反过来。
在这种情况下，线路阻抗上的电压变化也可能表现为电压抬升，而不是原先的电压下降。
低压配电网尤其需要关注这个问题。与许多高压线路相比，低压线路的电阻占比通常较高，有功功率变化对电压的影响不能忽略。当光伏集中接在较长线路的末端时，线路阻抗、光伏出力和本地负荷共同作用，可能使末端电压明显升高。
当然，反向潮流并不等于电压一定越限。实际电压还与线路长度和导线截面、光伏接入位置、变压器调压方式、逆变器无功调节能力等因素有关。有些台区虽然出现了反向送电，电压仍处于允许范围；有些台区即使整体功率没有明显反送，局部并网点也可能出现电压偏高。
因此，不能只看一个台区安装了多少光伏，就判断它是否存在电压问题。真正需要关注的，是光伏出力、负荷和线路条件共同作用下的实际电压变化。

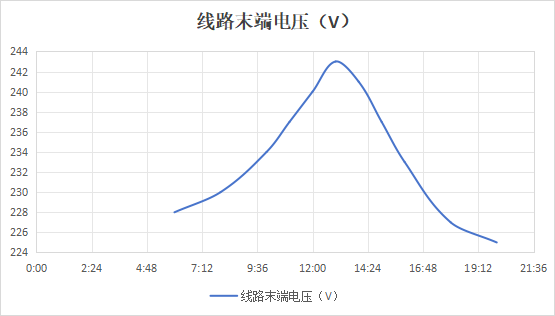

分布式光伏出力变化下的配电线路电压示意
注：示意数据，仅用于说明电压变化趋势，不代表实际台区运行结果。
对于光伏用户来说，比较直接的影响是逆变器保护动作。
当并网点电压超过适用的保护阈值，并达到相应的持续时间要求时，逆变器可能降低出力或停止并网。对于光伏出力较高的时段，这意味着发电利用率可能受到影响。
如果局部电压问题持续存在，逆变器反复停机、恢复并网的情况也可能发生。不过，这并非所有电压越限场景都会出现，具体还取决于逆变器保护设置、电压变化过程和控制策略。
对于配电网运行人员来说，另一个问题是如何准确判断电压异常发生在哪里、持续了多久，以及它是否与光伏出力变化有关。
过去以单向供电为主时，台区运行分析往往更关注负荷增长、线路压降和供电末端电压。随着分布式电源接入规模扩大，除了传统的低电压问题，还需要关注局部电压升高和双向潮流带来的运行变化。
这并不意味着传统保护必然失效，而是说，原有的保护配置、运行监测和调压策略，需要结合新的潮流条件重新校核。
要做出判断，首先得有可靠的电压数据。
如果测量目的是发现台区电压越限，首先要考虑的不是传感器的某一个参数有多突出，而是整个测量链条能否准确反映实际电压。
首先是测量精度。
电压是否越限，需要将测量结果与适用的电压限值进行比较。如果测量误差较大，实际电压已经接近限值时，系统可能无法准确判断运行状态。因此，传感器精度、采集电路误差和系统校准方式都需要考虑，不能只看传感器单独的精度指标。
其次是电气隔离。
电压测量涉及强电回路，测量信号又需要送入终端或控制设备。原边与副边之间的绝缘能力，是评估电压传感器的重要条件。但要注意，传感器本身具备隔离能力，并不代表整个装置就自动满足安全要求。外部测量电阻、接线、线路板布局、电气间隙和爬电距离，都需要纳入设计。
第三是动态响应。
光伏出力会随光照变化，逆变器投切和负荷变化也可能引起电压波动。如果系统需要分析较快的变化过程，就需要关注传感器的响应特性。
不过，传感器响应快，并不意味着台区系统一定能快速完成调节。采样周期、数据处理、通信延迟、控制算法和执行设备都会影响最终的响应速度。
如果任务只是按规定周期监测电压有效值，选型重点与需要分析高频波形或暂态过程的场景也不完全相同。
最后是长期稳定性。
台区设备可能长期安装在户外，面临较大的环境温差。传感器的零点漂移、增益误差以及采集电路的温度特性，都会影响长期测量结果。对于无人值守的监测装置来说，除了初始精度，还需要考虑全温度范围内的表现和长期校准需求。
这些条件共同决定了测量数据能否作为后续运行分析和控制的可靠依据。
电压测量有多种技术路线，包括电阻分压、隔离放大器以及隔离式电压传感器等。不同方案在成本、精度、隔离方式、功耗和电路复杂度方面各有特点。
闭环霍尔电压传感器，是其中一种可用于隔离电压测量的方案。
它的工作方式与直接使用电阻分压器有所不同。以这类传感器的典型原理来说，被测电压通过原边测量电阻转换为相应电流，再由原边线圈产生磁场。传感器利用霍尔检测和闭环补偿获取与被测电压相关的输出信号，从而实现原边与副边之间的隔离测量。
这种结构有利于获得较好的线性度和测量稳定性，但实际性能仍然要以具体型号的规格书为准。闭环结构本身并不能代替对精度、温漂、响应时间和绝缘指标的逐项核对。

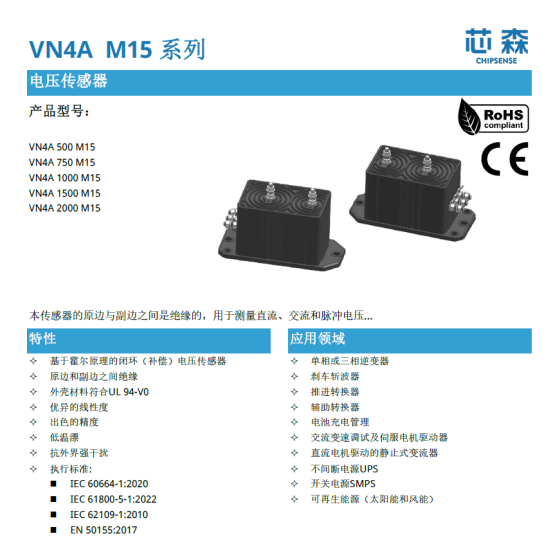

以芯森 VN4A 为例，这是一款基于霍尔原理的闭环电压传感器。选型时，除了测量范围，还需要关注输出形式、动态响应和原副边绝缘性能。
根据产品规格书，其主要参数包括：
l 原边额定电压有效值：750 V；
l 最大测量电压：−1125～+1125 V；
l 输出额定电流有效值：50 mA；
l 理论增益：66.66 μA/V；
l 增益误差：±0.2%；
l 额定点精度：25℃时 ±0.5%，−40～+85℃时 ±1%；
l 非线性误差：±0.5%；
l 跟踪时间：90 μs；
l 频带宽度（−3 dB）：14 kHz；
l 工作温度：−40～+85℃；
l 原副边交流隔离耐压测试值：8.5 kV RMS，50 Hz、1 min。
这里需要特别注意，VN4A 输出的是电流信号，而不是直接输出电压信号。后级需要根据采集接口配置相应的采样或电流—电压转换电路。
以常见的 380 V 三相系统为例，线电压有效值对应的正弦波峰值约为 537 V。不过，判断传感器是否适用，不能只比较这个峰值与最大测量电压，还需要核对原边额定电压、实际接线方式、测量电阻、暂态过电压以及绝缘配合等条件。
VN4A 的规格书给出了原边额定电压有效值、最大测量电压和原副边隔离耐压等指标，但这些参数本身并不能直接证明其适用于所有 380/220 V 农村配电台区监测装置。具体应用仍需结合测量方案进行评估和验证。
即使电压测量足够准确，也不意味着电压问题就会自动解决。
当台区出现光伏高出力引起的电压升高时，可以根据具体运行条件，考虑逆变器无功调节、必要时有功限发、储能充放电，以及变压器分接头调节等措施。不同措施适用的条件、调节能力和实施成本并不相同，需要由相应的控制系统和设备共同完成。
电压传感器在其中承担的是测量任务：把被测电压转换成采集系统能够处理的信号。它不负责决定哪一户需要限发，也不直接控制逆变器或变压器。
但测量环节同样不能忽视。如果测量误差过大、数据更新不及时，或者温度变化造成测量结果漂移，后续分析和控制就可能失去可靠依据。
回到中午阳光最好的时候。
当村里的屋顶光伏集中发电，本地负荷又比较轻时，部分低压线路可能出现反向潮流和电压抬升。要判断电压是否越限，不能只看装机容量，也不能仅凭某一款传感器的量程作出结论。需要结合实际线路条件，合理布置测点，并选择满足精度、动态响应和绝缘要求的测量方案。
对于电压传感器而言，真正重要的不是它能否独自解决整个台区的问题，而是在明确的应用条件下，能否持续提供可靠的电压测量信号。
只有先把电压测准，后续的监测、分析与调节才有可靠的起点。
