2026年储能行业迈入“价值元年”，独立储能容量电价机制使项目IRR提升至8%-12%，储能系统从“配套配角”向“盈利主体”转型。这一转变对电流检测技术提出前所未有的严苛要求，本文将深度解析PCS与BMS集成下的传感器选型全流程。
随着1500V直流系统成为主流，电流监测技术面临四大核心挑战：
• 高压化：隔离耐压要求≥4.3kV
• 高频化：构网型控制需要响应时间≤1μs，带宽≥200kHz
• 高精度：SOC估算要求全温区精度≤0.5%，长期稳定性年漂移≤0.1%
• 分布式：电池簇、模组级监测成为提升系统一致性的关键技术路径
PCS与BMS深度集成要求硬件级数据交互，响应速度相比传统CAN总线通信提升10倍以上，电流传感器成为系统安全与效率的核心。
储能变流器直流侧电流检测（典型量程±500A~±2000A）面临高压隔离、大电流冲击、高频响应三大挑战。主流技术方案对比如下：
技术维度
分流器方案
开环霍尔传感器
闭环霍尔传感器
磁通门传感器
工作原理
欧姆定律，接触式测量
霍尔效应，非接触测量
磁平衡式，零磁通原理
非线性磁化，弱磁场测量
基本精度
±0.1%~±0.2%
±1.0%~±2.0%
±0.5%~±1.0%
±0.1%~±0.5%
温漂系数
±100ppm/℃
±500ppm/℃
±200ppm/℃
±50ppm/℃
响应时间
<100ns
5~10μs
0.5~1μs
10~50μs
带宽
>1MHz
50~100kHz
150~250kHz
10~50kHz
隔离耐压
需外加隔离电路
2.5kV
3.7kV
7.8kV
功耗水平
高（I²R损耗）
低（<50mW）
低（<50mW）
低（<50mW）
成本指数
1.0
2.5~3.0
5.0~8.0
10.0~15.0
典型应用
小电流辅助监测
户储/工商业变流器
电站级PCS（≥500kW）
绝缘监测/漏电检测
优先选择分流器的场景：
• 成本极度敏感（单通道BOM<10元）
• 空间极度受限（PCB面积<25mm²）
• 环境温度稳定（变化<20℃）
优先选择闭环霍尔传感器的场景：
• 高压系统（直流侧≥1000V）
• 大电流检测（连续电流≥200A）
• 构网型控制（响应时间要求≤2μs）
• 户外恶劣环境（温度范围-40℃~85℃）
优先选择磁通门传感器的场景：
• 精密测量（精度要求≤0.1%）
• 微电流检测（量程≤10A）
• 长期免维护（使用寿命≥10年）
• 安全等级高（ASIL-C/D级要求）
随着储能电芯容量向587Ah+演进，电池簇内部分支电流监测成为提升系统一致性、预防热失控的关键。
1. 系统级监测（总回路）：
◦ 位置：电池簇主正极/主负极
◦ 传感器：闭环霍尔，量程±400A（覆盖1.2C充放电）
◦ 精度要求：±0.5%@25℃，±0.8%全温区
◦ 功能：SOC估算、能量计量、过流保护
2. 簇级监测（支路）：
◦ 位置：每簇电池正负极
◦ 传感器：开环霍尔，量程±200A
◦ 精度要求：±1.0%@25℃，±2.0%全温区
◦ 功能：均衡控制、故障定位、状态评估
3. 模组级监测（单元）：
◦ 位置：每模组电池（典型4模组/簇）
◦ 传感器：贴片式霍尔，量程±100A
◦ 精度要求：±2.0%@25℃，±3.0%全温区
◦ 功能：微不均衡检测、热失控预警、健康度评估
技术挑战：
• 多点采样同步误差导致SOC估算累积偏差
• 传感器个体差异影响数据一致性
• 环境温度梯度造成测量误差
解决方案：
1. 硬件同步：CAN总线广播同步触发，同步误差<10μs
2. 软件校准：定期（每季度）标定零点与增益
3. 温度补偿：内置NTC测温，实时修正温漂
4. 数据融合：卡尔曼滤波融合多点数据，提升精度30%
参数
规格
项目规模
50MW/100MWh独立储能电站
电池技术
磷酸铁锂，314Ah电芯
系统电压
直流侧1500V，交流侧380V
运行模式
并网运行，参与一次调频与峰谷套利
设计寿命
20年，循环寿命≥6000次

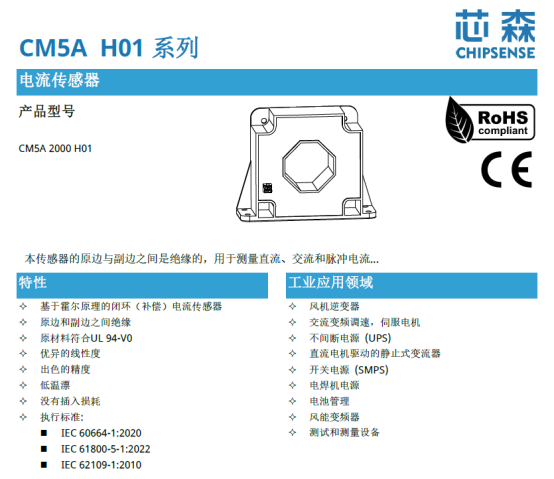

PCS直流侧检测（11台5MW变流器）：
• 传感器型号：芯森CM5A 2000 H01
• 量程：±2000A（预留20%裕量）
• 精度：±0.2%
• 响应时间：≤1μs(典型值0.5μs)
• 隔离耐压：6kV

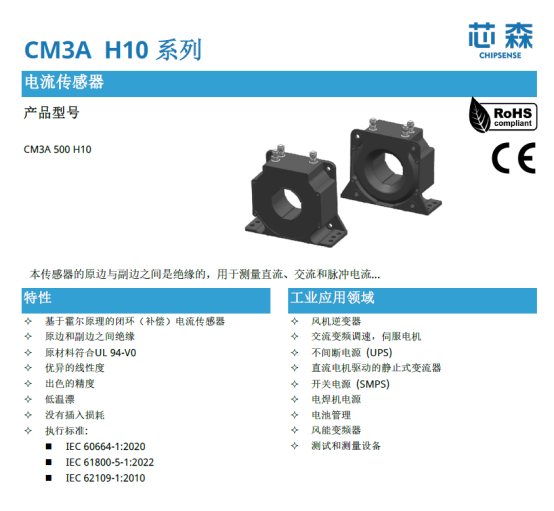

BMS总回路监测（32个电池簇）：
• 传感器型号：芯森CM3A 500 H10
• 量程：±500A（覆盖1.2C充放电）
• 精度：±0.5%全温区
• 响应时间：≤1μs
• 安装配置：每簇独立传感器

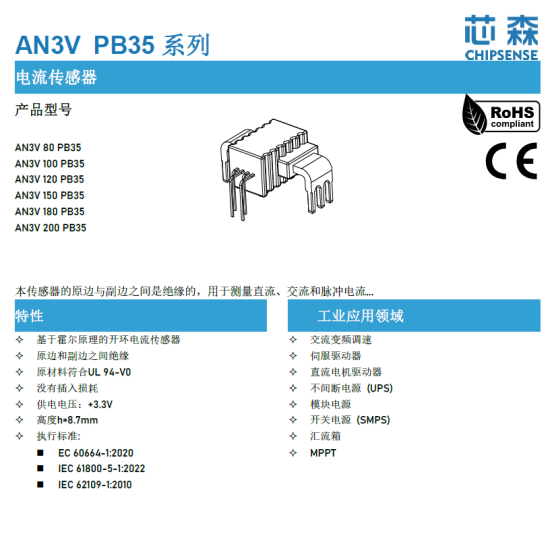

电池模组级监测（128个模组）：
• 传感器型号：芯森AN3V 100 PB35
• 量程：±100A（模组额定电流）
• 精度：±1.0%
• 响应时间：≤2.5μs
• 输出带宽：250kHz
• 封装：ASIC，尺寸22.2×13.3mm
精度测试结果（25℃环境）：
设定电流（A）
传感器读数（A）
绝对误差（A）
相对误差（%）
0.00
0.002
0.002
-
10.00
9.998
-0.002
-0.02
100.00
99.992
-0.008
-0.008
500.00
499.96
-0.04
-0.008
957.00
956.52
-0.48
-0.05
1195.00
1194.11
-0.89
-0.075
全温区精度测试：
温度（℃）
增益温漂（%）
零点温漂（mA）
-40
+0.12
+4.5
-20
+0.08
+2.8
0
+0.05
+1.2
25
0.00
0.0
50
-0.06
-1.5
70
-0.15
-3.2
85
-0.28
-5.8
动态响应特性：
• 阶跃响应：从0A阶跃至500A，响应时间0.8μs，建立时间3.2μs，过冲<1.5%
• 带宽测试：-3dB带宽187kHz，相位裕度45°@100kHz，增益裕度12dB@200kHz
长期稳定性（1000小时持续运行）：
运行时间（小时）
零点漂移（mA）
增益漂移（%）
0
0.0
0.0
100
+0.8
+0.02
300
+1.2
+0.03
500
+1.5
+0.04
800
+1.8
+0.05
1000
+2.1
+0.06
系统性能提升：
1. SOC估算精度：从传统方案的±5%提升至±2.3%
2. 电池簇一致性：支路电流不均衡度从15%降低至5%以内
3. 故障响应时间：过流保护响应时间从200ms缩短至40ms
经济效益分析：
• 发电量提升：年多消纳新能源电量800万千瓦时，增收320万元
• 运维成本降低：年节约人工成本45万元，减少停机损失80万元
• 投资回收期：传感器额外投资120万元，年净收益增加445万元，投资回收期3.2个月
决策维度
分流器方案
开环霍尔传感器
闭环霍尔传感器
磁通门传感器
权重
精度需求
9.5分
7.0分
8.5分
10.0分
20%
响应速度
9.8分
8.0分
9.5分
8.5分
15%
隔离安全
6.0分
7.5分
9.0分
9.5分
20%
长期稳定性
7.0分
7.5分
8.5分
9.5分
15%
成本经济性
10.0分
8.5分
7.0分
5.0分
15%
集成复杂度
6.5分
8.5分
9.0分
8.0分
10%
环境适应性
7.0分
8.0分
9.0分
9.5分
5%
加权总分
8.01分
7.70分
8.68分
8.58分
100%
大型储能电站PCS直流侧（≥500kW）：
• 首选方案：闭环霍尔传感器
• 技术理由：1500V高压隔离、微秒级响应、全温区精度≤1.0%
• 推荐型号：芯森CR1A 1200 H00/CR1A 2000 H00
BMS电池簇总回路监测：
• 首选方案：闭环霍尔传感器
• 技术理由：SOC估算精度≤0.5%、同步采样误差<10μs、户外环境适应性
模组级分布式监测：
• 首选方案：开环霍尔传感器
• 技术理由：成本敏感（单通道<50元）、空间受限、精度要求相对宽松
高精度绝缘监测：
• 首选方案：磁通门传感器
• 技术理由：μA级分辨率、温漂<50ppm/℃、长期稳定性好
• 主从式冗余：适用于ASIL-C/D级应用，主通道闭环霍尔，从通道分流器
• 分段量程切换：大电流段闭环霍尔，小电流段磁通门，兼顾精度与分辨率
• 多点数据融合：PCS直流侧、BMS总回路、电池模组支路多点采样，卡尔曼滤波提升精度
1. 闭环霍尔传感器在性价比、可靠性、技术成熟度方面达到最佳平衡，成为大型储能电站PCS直流侧检测的黄金标准。
2. 分布式监测架构是提升电池系统一致性的关键技术路径，需要建立完整的技术体系。
3. 磁通门传感器在高精度应用场景具有不可替代优势，随着成本下降将向中端应用渗透。
4. 混合架构设计是应对复杂工况的有效策略，实现性能与成本的最优平衡。
设计阶段：
• 明确检测需求：区分PCS直流侧、BMS总回路、模组支路的电流监测要求
• 预留技术裕量：量程预留20%裕量，精度按最恶劣工况设计
• 考虑全生命周期：选择年漂移≤0.1%的传感器，减少定期校准需求
实施阶段：
• 严格安装规范：确保传感器方向正确、母线居中、紧固力矩符合要求
• 优化电磁兼容：信号线采用屏蔽线、单端接地，远离强干扰源
• 建立校准体系：安装后进行零点校准，每季度进行精度验证
运维阶段：
• 实施预测性维护：基于电流监测数据预测电池衰减趋势
• 建立故障数据库：积累典型故障特征，提升故障诊断效率
• 持续技术迭代：跟踪传感器技术进展，适时进行技术升级
互动问题：
• 在您的储能项目实践中，电流监测遇到过哪些具体挑战？
• 对于分布式监测架构，您认为最大的技术难点是什么？
• 您如何看待闭环霍尔与磁通门传感器的未来技术路线？
