地铁列车正在变得越来越安静。
启动时的声音更小了，加速过程更平顺了，车厢里的高频噪声也在降低。
但在车辆底部的牵引变流器里，事情其实变得更加复杂。
永磁牵引系统不断扩大应用，SiC功率器件开始进入轨道交通电力电子装备，变流器向更高效率、更高功率密度和更快动态响应发展。
与此同时，一个过去并不起眼的环节，也越来越重要：
电流检测。
异步电机和永磁同步电机都可以采用矢量控制，也都需要电流反馈。
但在永磁同步电机中，定子电流矢量与转子磁场之间的关系更加直接。控制器需要根据转子位置，将三相电流转换到旋转坐标系，对Id、Iq进行控制。
对于部分表贴式永磁同步电机，基速运行区域通常采用Id≈0的控制策略；而内嵌式永磁同步电机以及高速弱磁运行，则需要根据控制策略引入相应的负Id。
无论采用哪种方式，控制器都需要一个可靠的电流反馈。
如果传感器存在增益误差，电流幅值计算就会偏离真实值；如果存在零点漂移，采样信号会叠加偏置；如果响应速度不足或者相位延迟较大，采样到的电流矢量就会发生滞后。
这些误差最终都会进入电流环，影响转矩控制和动态响应。
所以，现代牵引系统关注的已经不只是：
“电流能不能测出来？”
而是：
“在各种工况下，测出来的电流还能不能足够准确、稳定？”
首先是温度。
车载设备需要面对较宽的环境温度变化，同时还要承受功率器件发热带来的局部温升。对于电流传感器而言，25℃下的标称精度并不能代表整个工作温度范围内的表现。
更值得关注的是零点和增益随温度变化的程度。
其次是振动和冲击。
列车运行过程中的持续振动和冲击，会长期作用于变流器内部的电子元件和机械结构。因此，传感器除了电气性能，还需要考虑长期机械可靠性。
还有一个越来越值得关注的问题：
电磁干扰。
牵引变流器中的功率器件高速开关，会产生较大的dv/dt和di/dt。尤其随着SiC器件应用增加，高频电磁环境变得更加复杂。
这时，电流传感器不仅要有足够的带宽，还要在高速开关产生的共模干扰和瞬态变化下保持稳定输出。
闭环霍尔电流传感器采用补偿式结构。
被测电流产生磁场后，霍尔元件检测磁场变化，电子电路驱动补偿线圈产生反向磁场，使磁芯尽可能维持在接近零磁通状态。
相比开环结构，闭环方案可以获得更好的线性度和动态响应，也适合大电流、隔离式测量。

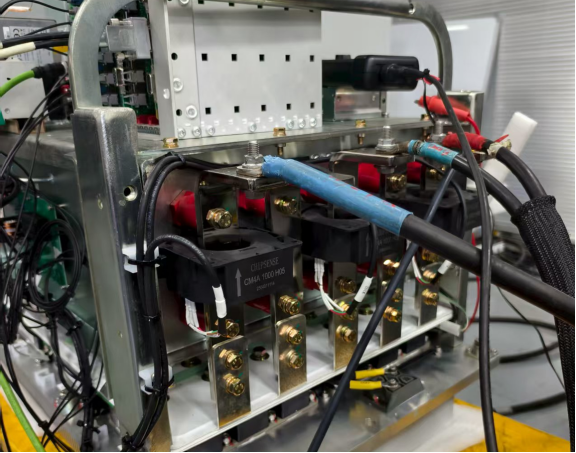

以芯森CM4A 1000 H05 为例：
·额定原边电流：±1000A
·测量范围：±2700A
·精度@IPN：±0.3%
·线性误差：±0.1% of IPN
·-3dB带宽：150kHz
·响应时间@90% IPN：≤1μs
·工作温度：-40～85℃
其中，±2700A的测量范围值得单独关注。
1000A是额定工作点，而±2700A则提供了更大的动态测量空间。对于牵引系统中的加速、制动以及瞬态工况，这种量程设计可以为电流检测留下更大的余量。
CM4A 1000 H05在-40～85℃范围内，失调电流温漂为±0.5mA。
这个数字不能直接理解成±0.05%的误差。
H05的理论增益为0.2mA/A，因此：
±0.5mA ÷ 0.2mA/A = ±2.5A
换算到1000A额定电流，相当于约：
±0.25%
这也是评价大电流传感器时容易被忽略的一点。
不能只看数据表上的某一个mA级参数，而应该把副边误差换算成原边等效误差，再结合实际工作电流判断它对系统的影响。
SiC器件可以提高开关速度、降低开关损耗，并帮助变流器向更高功率密度发展。
但电流传感器的带宽并不是越高越好。

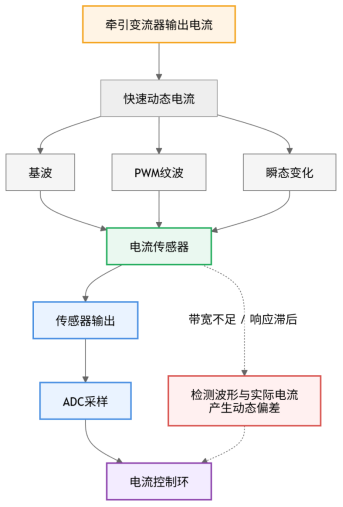

牵引系统的实际控制带宽，还受到PWM频率、控制周期、ADC采样、数字滤波以及电机本身动态特性的限制。
因此，真正需要的是：
传感器带宽足够覆盖控制系统的动态需求，同时在高速开关环境中保持稳定。
CM4A 1000 H05的-3dB带宽达到150kHz，响应时间不超过1μs，为电流环提供了较大的动态余量。
当然，最终采样链路的性能并不只由传感器决定。
完整链路实际上是：
电流传感器 → 信号调理 → ADC → 数字滤波 → 控制算法
任何一个环节成为瓶颈，都可能限制最终的控制性能。
随着永磁牵引和SiC电力电子技术的发展，牵引变流器中的电流检测正在发生一个变化：
过去关注的是测得准不准；
现在还需要关注温度变化后准不准、高速开关环境下稳不稳定、长期运行后还能不能保持一致。
这也是闭环霍尔电流传感器持续受到关注的原因。

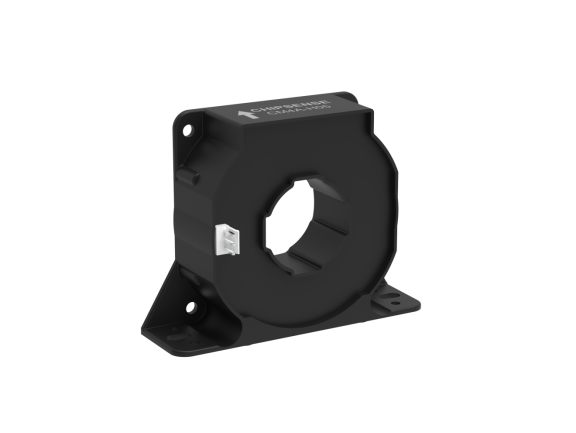

CM4A 1000 H05采用闭环霍尔技术，具备±1000A额定电流、±2700A测量范围、±0.3%精度、150kHz带宽和≤1μs响应时间，同时具备-40～85℃工作能力以及4.5kV交流隔离耐压、8.4kV冲击耐压能力。
对于牵引变流器而言，电流传感器最终承担的任务其实很简单：
在千安级电流、高速开关和复杂运行环境下，让控制系统持续获得可信的电流反馈。
