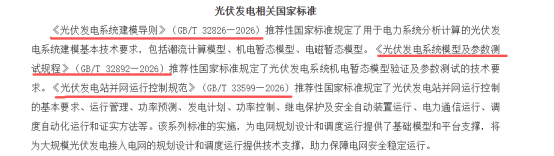

《光伏发电系统建模导则》GB/T32826-2026、《光伏发电系统模型及参数测试规程》GB/T32892-2026以及《光伏发电站并网运行控制规范》GB/T33599-2026三项国家标准已于8月1日起正式实施，同步替代了旧版标准。新规将管控范围全面延伸至380V户用到35kV以上集中式电站，核心目的在于推进光伏从“无功/有功被动接入”向“具备主动支撑能力的电网友好型电源”演进。
对于逆变器硬件（HW）与固件（FW）研发团队而言，这三份标准不仅影响电站验收流程，更对逆变器控制环路的动态性能、电磁暂态（EMT）建模精度提出了更高的要求。而在整个控制系统中，交流侧相电流采样的质量，直接决定了暂态控制算法能否稳定运行以及仿真模型能否通过实测备案。
GB/T32826-2026首次明确划分了故障穿越型与无故障穿越型逆变器模型，并强制要求提供电磁暂态（EMT）模型。在电网发生低电压跌落（LVRT）或高电压穿越（HVRT）时，逆变器必须在毫秒级时间内从稳态有功输出快速切换至动态无功支撑状态。
标准中规定的系统级动态无功响应时间上限通常为60ms（如GB/T37408所述）。然而在控制工程中，60ms只是包含了电网故障检测、锁相环（PLL）重新锁定、模式切换及电流环调节的系统级总时延。真正决定控制成败的，是DSP在每一个微秒级PWM周期内的控制响应。

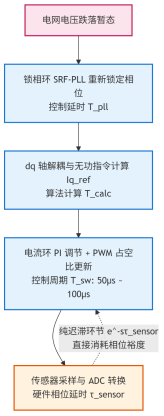

主流组串式与集中式逆变器的开关频率（fsw）通常运行在10kHz至20kHz之间，对应的PWM采样与控制周期（Tsw）仅为50μs至100μs。在双闭环控制架构（外环电压/功率，内环电流）中，DSP每一个周期都需要通过ADC获取交流侧相电流，并在dq旋转坐标系下完成解耦控制。
在故障穿越的暂态瞬间，电网电压骤降导致交流侧电流产生剧烈的相位突变与高频衰减暂态分量。此时，如果电流传感器本身存在较大的相位延时（PhaseShift）或频响带宽不足，将直接引发以下工程问题：
电流环相位裕度（PhaseMargin）剧烈衰减：在离散化控制系统中，传感器延时t会在开环传递函数中引入一个纯迟滞环节e-st。若延时过大，高频段的相位滞后将迅速消耗电流环的相位裕度，在暂态大信号扰动下触发控制环路震荡，甚至导致IGBT硬件过流保护（OCP）误触发脱网。
dq轴交叉耦合解耦失效：在电网电压跌落时，id（有功电流）与iq（无功电流）需要进行解耦控制。相电流采样的幅值误差和相位滞后会导致Park变换后的id,iq真实值与反馈值产生偏差，使逆变器在试图注入无功电流时，误将一部分能量转化为有功冲击，加剧直流母线电压（Vdc）的泵升。
因此，交流侧电流检测元件的频响带宽与微秒级响应延时，其核心价值在于最小化硬件采样迟滞，为DSP控制算法留出充足的相位裕度，防止暂态过程中的环路发散。
除了极端暂态工况，GB/T33599-2026对一次调频和无功调压的稳态精度提出了更严苛的要求。而GB/T32892-2026引入的并网前强制实测备案机制，则将硬件选型的评估维度从“初始性能”延伸到了“全生命周期一致性”。
一次调频的控制依据是逆变器对当前输出有功功率的精准计算。在三相系统中，功率计算公式为：
P=√3·U·I·cosΦ
相电流传感器的零点偏移（Zerooffset）和增益线性度误差（GainLinearityError），会直接转化为功率计算的系统误差。尤其是在低负载率工况（如早晚弱光时段）或低功率因数运行（纯无功补偿状态）下，微小的电流采样零漂都会被cosΦ 放大，导致DSP计算功率与实际输出功率出现偏差，最终使一次调频的下调或上调幅度超出国标允许的误差带。

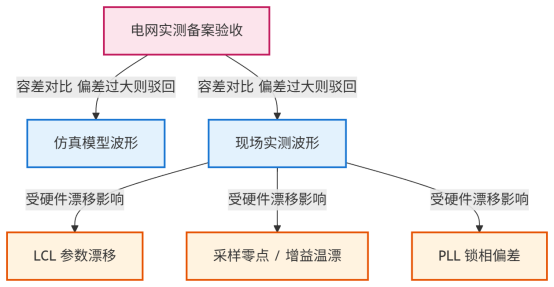

在GB/T32892-2026的实测备案中，电网公司要求仿真模型（如RTDS或Simulink搭建的电磁暂态模型）的响应曲线与电站现场实测波形的偏差控制在极窄的容差范围内。
在实际系统中，电磁暂态响应受多种硬件与软件因素共同作用，包括LCL滤波器参数、锁相环参数、DSP数字滤波算法以及电流/电压采样电路。
如果选用的电流传感器在工作温度变化（如机柜内部升温至70°C~85°C）或长期运行后产生明显的增益温漂（GainDrift）或零点温漂（OffsetDrift），传感器输出的幅值和相位响应曲线就会偏离仿真模型中设置的理想参数。这种偏差在稳态下可能仅表现为小幅度测量误差，但在暂态过程中，会放大实测波形与仿真波形的包络线差异，直接导致电磁暂态实测备案失败。
因此，满足合规要求的交流侧传感器，必须在宽工作温度范围内具备极高的稳定性和极低的温漂系数。
在光伏逆变器的拓扑架构中，交流侧（ACOutputSide）直接连接LCL滤波器与并网开关，承受着高PWM切换频率、大电流以及复杂的共模干扰。
根据光伏系统的传感器选型规划，交流侧相电流检测通常采用高精度磁通门或闭环/优质开环电流传感器（如CR1V、CS1V系列）。
CR1V外观
CS1V外观
微秒级响应与宽带宽：CR1V/CS1V系列传感器具备优异的动态响应速度与宽频响应特性。其微秒级的响应延迟远远低于50μs~100μs的PWM控制周期，在每一个采样时刻都能真实反映当前相电流的实际瞬时值，不会引入额外的控制延时，从而保障了电流环在暂态控制时的稳定性。
高线性度与低相位偏差：全量程范围内良好的线性度能够保证在从轻载到满载、以及故障穿越的大电流冲击过程中，信号不发生非线性畸变，维持dq轴解耦控制的有效性。
原副边高绝缘耐压：交流侧直接面对电网侧的雷击浪涌和高压暂态，CR1V/CS1V方案具备优异的原副边隔离耐压性能（如4.3kVrms以上的隔离耐压），符合严格的并网安规要求。
低插入损耗：传感器原边采用低电阻或集成穿孔结构，将大电流通过时的原边导通损耗（I2R）降至极低，对于追求98.5%以上系统效率的高功率密度组串式逆变器至关重要。

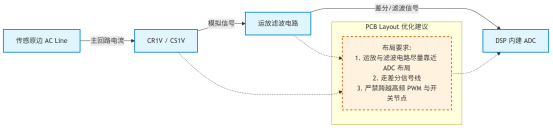

为充分发挥高性能交流侧电流传感器的物理优势，避免在硬件电路设计中引入额外干噪，建议研发团队在PCB设计与固件采样环节重点关注以下几点：
PCB走线与地平面隔离
传感器输出的模拟信号线（Vout）应采用差分或伴随GND走线方式，严禁跨越高频开关节点（如IGBT驱动线、DC-DC升压回路）。
模拟地（AGND）与功率地（PGND）应实行单点接地，防止大电流地弹（GroundBounce）干扰电流采样的零点基准。
ADC采样同步与数字滤波设计
DSP采样时钟必须与PWM模块的三角载波波峰或波谷严格同步（Center-alignedPWMSampling），避开IGBT开关瞬时产生的Di/dt共模噪声冲击。
硬件RC滤波器的截止频率（Cut-offFrequency）应根据传感器带宽合理设计。截止频率过低会引入额外的相位滞后，截止频率过高则无法有效滤除高频开关纹波，需在相位裕度与抗噪能力之间取得工程折中。
三项光伏并网新国标的全面实施，标志着电网对新能源并网设备的要求已从“稳态指标合规”全面转向“暂态过程可控与模型一致”。逆变器在电网异常时的支撑能力以及仿真模型的真实度，成为了决定产品能否顺利并网的核心门槛。
在这个技术演进过程中，逆变器交流侧电流检测链路不再只是简单的“测量工具”，而是维持闭环控制稳定、确保电磁暂态模型高保真还原的物理基石。在交流侧选型中深入评估传感器的动态响应、宽温稳定性以及隔离耐压特性（如选用CR1V/CS1V系列），是保证设备顺利通过并网实测备案、实现长期稳定运行的关键技术决策。
