风机功率等级不断提高，但变流器舱内的热环境不会因传感器规格书标注25℃就恒定不变。行业讨论风机电流检测时，通常将注意力集中在带宽、精度和响应时间上。需要注意的是，规格书中的精度指标一般是在25℃等规定条件下给出的典型值或最大值，而带宽、响应时间属于动态指标，测试条件与精度测试不完全相同。传感器装进风机变流器后，舱内温度会直接影响零点稳定性和增益稳定性，这部分温漂误差不能仅依据25℃条件下的精度指标判断。

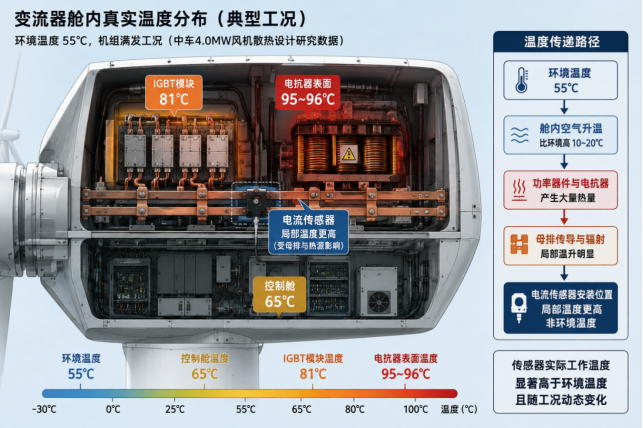

中车4.0MW风机配套变流器有一项散热设计研究，给出了变流器舱真实温度的仿真与实验室实测对照数据。在环境温度55℃、机组满发工况下，变流器核心IGBT模块最高温度达81℃，设计阈值为85℃；电抗器表面温度在95至96℃，阈值为100℃；控制舱温度为65℃，阈值70℃。该研究的环境温度边界取值为 -30℃至55℃。
基于风场现场采集数据的塔筒温度场分析表明，塔底空间温度通常比环境温度高16至18℃。当环境温度为27℃时，电气部件所处环境温度超43℃。分析还指出，极端高温天气下若通风不足，风电机组常因高温停机或限功率运行。
夏季，在三北和西北，环境温度超40℃很常见。变流器舱内控制级电路微环境长期维持在60至70℃，靠近母排和功率模块处温度更高。电流传感器装在母排上，其感受到的是功率模块、电抗器和母排共同烘烤出的局部温度，并非气象站所报气温。冬季则走向另一个极端，北方风场在-30℃以下低温启动也在设计边界内。

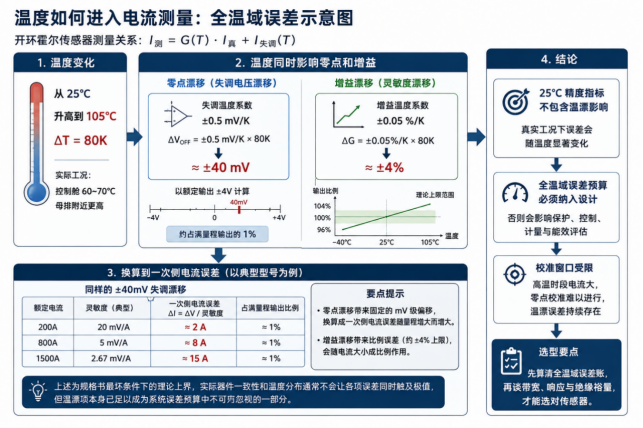

温度对电流测量开环霍尔传感器测量的影响，可用公式I_测 = G(T)·I_真 + I_失调(T)表示。温度同时影响两项，电失调电压随温度改变，产生零点漂移；增益也随温度变化，导致灵敏度出现漂移。

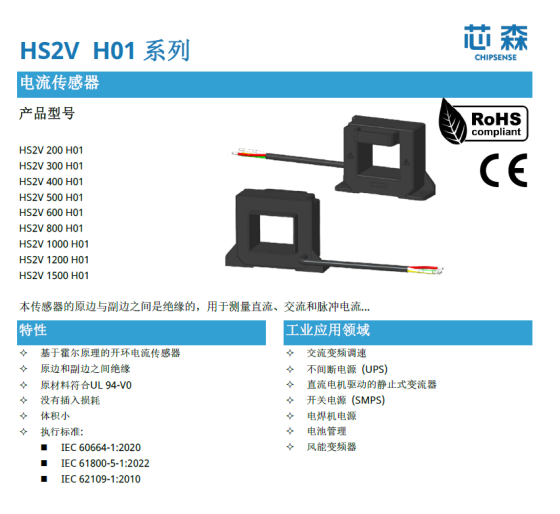

以芯森HS2V系列的屏蔽线缆版本H01为例，它的电失调电压温度系数是±0.5mV/K，增益温度系数为±0.05%/K，工作温度范围在-40至105℃。假设舱内温度从25℃升高到105℃，产生80K的温差，失调电压最大漂移约40mV。若以±4V额定输出对应额定电流计算，40mV约为1%的额定满量程输出误差。增益方面，仅按规格书给出的增益温度系数估算，80K温差对应的增益漂移上限约为4%。不过，这并不代表传感器总精度一定会恶化4%，因为总误差还受初始增益误差、零点误差、线性度、供电电压波动以及磁路与安装的影响，这表明温漂本身已成为系统误差预算中不可忽视的部分。另外，上述数字是规格书最坏条件下的理论上界，实际器件一致性和舱内温度分布通常不会让各项误差同时达到极值。
同样是40mV的失调漂移，在不同额定电流型号上折算出来的绝对电流误差并不一样。H01有200至1500A共九个额定等级，其灵敏度随额定电流的增大而降低。比如，200A型号灵敏度是20mV/A，40mV对应的绝对电流误差为2A；800A型号灵敏度为5mV/A，对应的误差是8A；1500A型号灵敏度约2.67mV/A，对应的误差约为15A。从满量程输出占比来看，这些误差都在1%左右，但绝对误差会随着额定电流的增大而变大。对于主回路测量，1%量级的温漂贡献或许在系统误差预算的可接受范围内；可对于被测电流远小于主回路的支路检测，零点漂移带来的绝对电流误差就会更明显，量程越大的型号，同样的失调温漂折算成一次侧电流就越不容忽视。
校准窗口问题更为棘手。夜间小风且电流接近零时，主控可进行零点校准；然而高温时段与白天满发时段重合，电流长时间处于大值区，零点校准难以找到合适窗口，温漂误差便持续存在于测量链路中。
该系列 -3dB 带宽为 25kHz，在此带宽位置能满足使用需求。H01 规格书显示，其响应时间不超过 5 微秒。按单极点低通响应对幅度衰减进行工程估算，5kHz 处衰减约 2%，10kHz 处约 7%，25kHz 处约 30%。需强调，这只是基于截止频率的一阶近似估算。实际传感器的频率响应不能仅依据“25kHz、 -3dB”就认定为严格的一阶系统，高频段真实特性应以实测曲线为准。
中高功率风电变流器若采用 IGBT，开关频率一般处于几 kHz 量级，25kHz 带宽能为基波电流、功率计算和低次谐波监测留出裕量。不过，部分采用 SiC 器件且进一步提高开关频率的变流器，25kHz 带宽的裕量会明显缩小。若系统需保留更高频的开关纹波或快速暂态电流信息，就不能只看额定开关频率，而要根据控制环带宽、采样频率和目标频谱重新确定传感器带宽。另外，25kHz 是 -3dB 截止点，并非 25kHz 以内所有频率分量都能无失真重构。
风电变流器中，不同检测位置的动态要求不同。机侧、网侧主回路的高动态闭环和故障穿越快速电流跟踪，对带宽和响应要求最为苛刻；而网侧功率计量、直流母线监测、辅助变流器供电监测等位置，则更看重全温域稳定性、隔离安全和量程覆盖。HS2V规格书明确将“风能变频器”列为应用领域，额定电流覆盖200至1500A，测量范围最高可达±2500A，能为部分大电流暂态工况提供一定量程裕量，是开环方案在中低动态、中大量程位置的合理应用。在精度方面，需要明确的是，在通常的产品架构下，开环霍尔方案对温漂和磁路变化更敏感。对于计量级精度或高动态主回路等对测量性能要求较高的位置，可优先考虑闭环霍尔或磁通门方案。
该系列有两个绝缘取向不同的绝缘变体与温度边界产品。H00为板载连接器版本，交流隔离耐压4.9kVrms，瞬态耐压达9.9kV，电气间隙和爬电距离都是11mm。规格书给出其应用实例，适用于550V加强绝缘、1100V基本绝缘（CAT III、PD2，参照IEC 61800-5-1和IEC 62109-1）。H01是屏蔽线缆版本，隔离耐压2.3kVrms，对应300V加强绝缘、600V基本绝缘。
陆上风机变流器主流电压平台是690V，但不能仅将“690V”与传感器标注的基本绝缘应用电压简单对比。系统额定电压和传感器绝缘应用实例并非一一对应。真正的绝缘配合需综合考虑工作电压及其类型、过电压类别、污染等级、电气间隙、爬电距离、耐压水平和绝缘材料CTI，并在整机层面完成。对于H00与H01的差异，应先理解为不同绝缘结构和应用条件下的选型边界，而非简单判断“690V能不能用”。
两个变体的温漂指标存在差异。H01的失调温漂为±0.5mV/K，增益温漂是±0.05%/K。H00失调温漂±1mV/K，在80℃以上该指标放宽至±1.5mV/K，增益温漂为0.1%/K量级。在绝缘裕量和温度系数之间做选择时，要根据安装位置的电压等级和热环境来权衡，不能默认就选某一个后缀。
温度边界是个难题。该系列工作温度范围为 -40 至 105℃，原边母排允许的最高温度同样是 105℃。对于工作温度上限只有 85℃的器件，若安装位置长期接近或超过这一温度，其规格保证空间会大幅缩小。而该系列 -40 至 105℃的工作范围，为高温舱内安装提供了更大的设计裕量。超出这个工作温度范围使用，不仅会使精度退化，规格书给出的零点和增益指标也将全部无法保证。不过，传感器耐温不意味着系统可以忽视散热。变流器舱的风道设计、液冷方案和降额策略才是控制温度的主要手段。传感器温度范围解决的是“真实热环境下指标能否继续得到保证”的问题，并非替整机散热设计兜底。它也不能替代 IGBT 退饱和保护、撬棒电路和直流母线过压保护，只是作为测量链路的一环参与系统保护与控制。
风机设计寿命达20年，传感器面临的是持续的冷热循环，而非规格书首页标注的25℃。对于长期运行的风电变流器，选型不能仅看25℃时的精度数值。应先算清全温域误差预算，再考量带宽、响应时间和绝缘裕量，以此判断传感器是否适用于该安装位置。
